低介电常数（ε＜2）粉料测量是行业难题，80GHz雷达传感器通过增强发射功率（＜20mW）和窄波束（＜4°）提升信号反射率。某电厂粉煤灰仓实测显示，传统26GHz雷达回波强度仅-90dBm，而80GHz型号达-65dBm。粉尘环境需配备0.3MPa压缩空气吹扫装置，防止天线积灰。最新多目标识别算法可区分下落物料与料位面，动态测量误差控制在0.5%FS以内。料仓倾斜时，三维建模技术能自动补偿斜面导致的测量偏差。
(1)当测量液态物料时，传感器的轴线和介质表面保持垂直;当测量固态物料时，由于固体介质会有一个堆角，传感器要倾斜一定的角度。(2)尽量避免在发射角内有造成假反射的装置。要避免在距离天线近的1/3锥形发射区内有障碍装置(因为障碍装置越近，虚假反射信号越强)。若实在避免不了，建议用一个折射板将过强的虚假反射信号折射走。这样可以减小假回波的能量密度，使传感器较容易地将虚假信号滤出。(3)要避开进料...
在现代工业生产中，物位测量是许多工艺流程中的关键环节。雷达物位计作为一种的非接触式物位测量设备，因其高精度、性强和适应性广等优点，在众多领域得到了广泛应用。本文将详细介绍雷达物位计的工作原理及其在不同场景中的应用。
一、雷达物位计的工作原理
雷达物位计的工作原理基于雷达波的发射、反射和接收。具体来说，雷达物位计通过其透镜天线发射一个连续的雷达信号，该信号的频率会像锯齿那样发生变化。发射的信号被介质反射，并被天线作为回波信号接收。接收的信号频率与当前的发射频率存在频率差，而这个频率差与容器中的物位成正比。通过传感器的特定算法计算后，可以得出准确的物位高度值。
（一）频率调制连续波（FMCW）原理
雷达物位计通常采用频率调制连续波(FMCW)技术。在这种技术中，雷达信号的频率在一定时间内线性变化，形成一个锯齿波。当雷达信号被介质反射并返回天线时，由于介质与天线之间的距离不同，反射信号的频率与发射信号的频率存在一个频率差。这个频率差与物位成正比，通过测量频率差，可以计算出物位高度。
（二）信号处理
雷达物位计的信号处理单元对反射信号进行处理，提取出频率差信息。通过特定的算法，将频率差转换为物位高度值。现代雷达物位计通常配备的数字信号处理器(DSP)，能够、准确地处理信号，提高测量精度和响应速度。
二、雷达物位计的适用范围
雷达物位计适用于多种复杂的工业环境，能够测量各种液体和固体的物位高度。以下是一些常见的应用场景:
（一）液体测量
雷达物位计在液体测量中表现出，尤其适用于高精度要求的场合。例如，在石油、化工、制等行业中，雷达物位计可以测量储罐中的液体物位，确保生产过程的稳定性和性。其非接触式测量方式避免了介质对传感器的腐蚀和磨损，延长了设备的使用寿命。
（二）固体测量
雷达物位计同样适用于固体物位的测量，如粉料、颗粒料等。在水泥、粮食、饲料等行业中，雷达物位计可以准确测量料仓中的固体物位，帮助工厂实现自动化控制和库存管理。其高精度和性确保了生产过程的连续性和稳定性。
（三）复杂工况下的应用
雷达物位计在高压、腐蚀性强、卫生要求高或者复杂工况下也能稳定工作。例如，在食品和饮料行业，雷达物位计可以满足严格的卫生要求，确保生产过程的清洁和。在化工行业，雷达物位计能够承受高压和腐蚀性介质，提供的物位测量数据。
（四）低介电常数介质的测量
雷达物位计对低介电常数介质的测量效果良好。低介电常数介质的反射信号较弱，但雷达物位计通过的信号处理技术，能够准确捕捉反射信号，确保测量精度。这使得雷达物位计在测量轻质油、化工原料等低介电常数介质时具有**的优势。
三、雷达物位计的应用案例
（一）石油行业
在石油储罐中，雷达物位计可以测量油位，确保油罐的运行。通过实时监测油位，工厂可以优化油罐的存储量，减少油品的溢出和浪费。同时，雷达物位计的高精度测量数据有助于计算油品的库存量，提高库存管理的精度。
（二）化工行业
在化工生产中，雷达物位计可以测量反应釜、储罐等设备中的物位。由于化工介质往往具有腐蚀性和毒性，雷达物位计的非接触式测量方式避免了介质对传感器的腐蚀和污染，确保了测量的准确性和设备的性。此外，雷达物位计能够适应高压和高温环境，适用于各种复杂的化工工艺。
（三）食品和饮料行业
在食品和饮料生产中，雷达物位计可以测量原料罐、成品罐等设备中的物位。其高精度和卫生设计确保了生产过程的清洁和，符合严格的卫生标准。例如，在乳制品生产中，雷达物位计可以测量牛奶、酸奶等液体的物位，确保生产过程的连续性和产品质量。
（四）制行业
在制生产中，雷达物位计可以测量液罐、原料罐等设备中的物位。其高精度和性确保了生产过程的控制，符合严格的品生产质量标准。雷达物位计的非接触式测量方式避免了介质对传感器的污染，确保了品的纯净度和性。
四、雷达物位计的优势
（一）高精度测量
雷达物位计的测量精度高，通常可以达到毫米级。这使得雷达物位计在高精度要求的场合中表现出，能够提供准确的物位数据，帮助工厂实现精细化管理。
（二）免维护设计
雷达物位计采用非接触式测量方式，无需机械部件接触被测介质，因此不会受到介质的腐蚀和磨损。这种免维护设计大大减少了设备的维护成本和维护时间，提高了设备的可用性和性。
（三）适应性强
雷达物位计能够在多种复杂环境下稳定工作，包括高压、腐蚀性强、卫生要求高或者复杂工况。其强大的适应性使其能够在各种工业环境中提供的物位测量解决方案。
（四）经济实惠
尽管雷达物位计具有高精度和免维护等优点，但其价格相对较为合理，具有较高的性价比。对于工厂来说，投资一套雷达物位计系统，不仅可以提高生产效率和产品质量，还能在长期内节省大量的维护成本和人工成本，具有显著的经济效益。
五、结论
雷达物位计作为一种的物位测量设备，凭借其高精度、免维护和适应性强等特点，在工业领域得到了广泛应用。通过正确的安装和定期的维护，雷达物位计能够长期稳定地运行，提供高精度的物位测量数据。无论是在石油、化工、食品和饮料还是制行业，雷达物位计为工厂的生产过程提供的物位监测解决方案，确保生产过程的稳定性和性。未来，随着技术的不断进步，雷达物位计将在工业自动化领域发挥更加重要的作用，为工厂的智能化生产和管理提供有力支持。
导波雷达液位计
型号:KQ-DLDA
应 用: 液体、固体粉料
测量范围: 30米
过程链接: 螺纹、法兰
过程温度: -40～250℃
过程压力: -0.1～2Mpa
精 度: ±3mm
频率范围: 100MHZ～1.8GHZ
防爆/防护等级: Exib IIC T6/IP67
信号输出: 4～20mA/HART（两线）
FMR52-NABCCABPYYY+AKNC雷达物位计价格低的
雷达物位计是一种常用的物位仪表，具有测量、性能稳定、性高、维护简便、适用范围广等优点。智能雷达物位计，雷达液位计要想正常的发挥自己的功能，基本的安装方法是大家要掌握的。那么雷达物位计在哪些场合?现场安装都需要注意什么?就让青天仪表的工程师们为您详细解答，一起来学吧~
雷达物位计的应用场合都有哪些?
1、石化行业:如(采油厂)的原油、污油、污泥、污水(油田)的沉降罐、污水罐、钻探泥浆罐(液化气站)的液化天然气、冷凝水(储油库、生物柴油厂)的汽油、柴油、焦油、地沟油(复合肥厂)的尿素熔融液、氨水(化工厂)的各种化工产品、高温高压、高腐蚀性盐酸、有毒产品液氯、结晶产品苯酐。
2、电力行业:如(电厂)的粉煤灰料仓、脱硫、润滑油、泥浆、原煤仓、燃料仓、储水池、废气净化罐、灰库、油箱。
3、水泥行业:如(水泥厂)的散装成品的水泥仓、原煤仓、煤灰、生料均化库、熟料库、炉渣存储库。
4、钢铁行业:如(炼钢厂)的铁石矿、石灰石生料、石灰石熟料、煤粉、原煤仓(铝厂)的炭粉、铝矿石、煤粉。
5、煤炭行业:如(洗煤厂)原煤、精煤、煤渣、煤粉、含煤污水冶金行业等等..........
昌晖仪表介绍一种由双法兰液位变送器和导波雷达液位计组成的真空制盐蒸发罐液位测量技术方案，本方案大程度克服生产中强腐蚀、结晶堵塞、真空、高温、泡沫等因素对仪表的影响，经制糖、海绵钛和制盐的真空蒸发室液位测量应用，明此真空蒸发室液位测量系统可长期、稳定和地运行。
真空制盐是当今世界普遍采用的现代化制盐方法，指卤水在不同真空压力状态下的蒸发罐中进行蒸发，逐级浓缩、结晶制盐的过程。制盐过程中核心工序是蒸发，生产中通过蒸发罐中液位变化计算水分蒸发量，并达到控制溶液浓度的目的。生产中，强腐蚀、结晶堵塞、真空、高温同时存在，导致制盐蒸发罐液位测量仪表损坏率高，生产自动化控制系统无法正常运行。论文将重点阐述真空制盐蒸发罐液位测量方法。
真空制盐蒸发工艺
真空蒸发技术起源于1812年英国糖厂的单效真空蒸发,1887年美国将此技术用于制盐，1940年开始应用于中国制盐行业。
图1 真空制盐流程图
蒸发是液体表面发生汽化或溶液部分汽化的现象，蒸发时液体不断吸收热量，温度越高蒸发越快，溶液沸腾时蒸发速度快。根据蒸发罐内压力，蒸发分为加压蒸发、常压蒸发或负压蒸发，在负压下的蒸发，我们称为真空蒸发。应用广的是采用强制循环真空蒸发器，如图2。
图2 强制循环真空蒸发器
制盐企业为提高竞争力，不断降低成本、提高产品质量，同时满足减排，就对蒸发工艺进行改进，提高自动化控制水平，使蒸发效率达到佳状态。
实行多效蒸发生产目的是为了多次重复利用二次蒸汽，以降低单位产品的能耗，有效节约能源。蒸汽利用的次数就是效数。蒸发效数越多，蒸汽用量越少，能耗越低，但效数增多，会增加设备成本。
真空制盐主要过程为蒸汽加热一效卤水，排出的二次蒸汽逐效加热下一效卤水。通过逐效蒸发，使盐浆增稠，稠料液去离心机脱水，即为盐。每一效蒸发的关键是控制盐浆的浓度，而盐浆有较强腐蚀性、容易结垢、粘结，浓度直接测量，通常是通过在封闭蒸发室中蒸发前后的液位比来间接控制盐浆浓度。所以制盐蒸发罐液位测量是真空制盐重要的参数。
真空制盐蒸发罐液位测量技术方案
1、原用方案分析
用人工监测液位的方式，提高产品质量和生产效率，人们逐渐用“摄像视频+雷达液位计”，实现自动化实时控制，如图3，应用脉冲雷达液位计连续测量旁通管中的液位。
图3 雷达液位计+窥镜液位测量法
此方案在实际应用中，因盐浆结垢，水平连通管、旁通管经常发生堵塞问题，造成旁通管内液位假象，需频繁停车，拆装法兰并清洗管道。蒸发中，盐浆在蒸发室内因搅拌产生大量的泡沫，使脉冲雷达液位计测量液位假象。人工清洗工作量大，生产成本高，液位测量不准，自动控制连续运行。
2、可长期运行的真空制盐蒸发罐液位测量技术方案
随着仪器仪表技术的发展，市场上已出现真空的液位变送器以及管道清洗技术，为真空制盐蒸发液位监测提供了新思路。在设计、应用中，建议液位监测采用“法兰差压变送器+导波雷达液位计+窥镜”三重组合冗余方案，确保测量的准确性、性、性。设计与安装方案，如图4。
图4 真空制盐蒸发罐液位测量双法兰液位变送器+导波雷达液位计+窥镜液位监测方案
①方案设计说明
a、蒸发室与旁通管间的连接管，从水平改为斜角，角度控制在20°左右，延长结垢清洗周期；
b、在连通管上安装冲洗环和截止阀，可定期自动清洗；
c、在旁通管面部安装雷达液位计；
d、在旁通管另一侧安装20°斜角的法兰短管，再安装双法兰液位变送器，用于液位直接测量。同时在法兰之间加装冲洗环(结构如图5)，冲洗环上配置冲洗用截止阀，可定期清洗；
图5 清洗环结构示意图
e、在旁通管底部可加装一个清洗阀门，大修时可以使用；
f、在蒸发室面部，仍安装采光窗和视频摄像窗；
g、旁通管内径建议在300mm以上，由于蒸发液位较高，毛细管较长，建议采用DN80法兰。
②方案优势
a、双法兰液位变送器可直接测量液位，消除蒸发过程中搅拌产生的泡沫对雷达测量产生的误差，提高测量精度和产品质量；
b、能连续准确测量液位，为生产过程实现自动化控制提供依据；
c、雷达液位计与双法兰液位变送器组合，实现冗余监控，提高自动化控制系统性；
d、倾斜的连接管、法兰短管，可以减少沉淀结垢物的堆积，也便于冲洗；
e、配置冲洗环与截止阀相连，好是电动截止阀，用程序控制，定期对连接管、法兰、旁通管进行清洗，减少管道结垢堵塞的问题，提高设备维护效率， 降低维护成本；
f、保留窥镜，配置视频窗口，以便观察、巡视。
真空制盐蒸发罐液位测量仪表选择与配置
根据上述设计方案，还需配置合适的仪表，才能确保装置正常运行。
1、雷达液位计的选择
在制盐真空蒸发中，卤水因搅拌产生的较厚泡沫，会对脉冲雷达液位计造成干扰，应选用缆式导波雷达液位计，以此测量的性和测量精度。
2、双法兰液位变送器的选择
真空制盐蒸发工段，介质具有腐蚀性、易结晶沉淀，而且环境存在腐蚀性气体，选择双法兰液位变送器时，考虑以下因素:
①双法兰液位变送器的法兰膜片材质建议选择钽材。
②双法兰液位变送器壳体材质可选择316不锈钢。
③冲洗环可选择316L。为结晶颗粒较大，不易排出，建议冲洗孔选择1/2NPT。
④变送器类型选择:真空制盐蒸发器的高度通常在6m以上，属于密封容器，根据方案应选择通径DN80以上的带测量筒的双法液位兰变送器。常见多效真空蒸发，在Ⅰ效、Ⅱ效工作为正压，Ⅲ效、Ⅳ效、Ⅴ效为负压。根据操作压力，Ⅰ效、Ⅱ效可选择标准的双法兰液位变送器，而Ⅲ效、Ⅳ效、Ⅴ效蒸发器，需选择专门为真空环境定制生产的双法兰液位变送器。
根据上述条件，各效蒸发罐液位测量所用双法兰液位变送器选型基本要求可参考表1。
表1 各效蒸发器液位测量所用双法兰液位变送器设计选型基本要求
以上设计安装方案，已在制盐、制糖、海绵钛产业中得到成功试用，充分明此方案可有效解决真空蒸发中因泡沫、结晶、真空、强腐蚀产生的液位测量难题。
其他建议
真空制盐，一般采用差压变送器配合孔板节流装置测量蒸汽、卤水和盐液流量。近年来，许多厂家应用电磁流量计测量盐液流量。但环境对碳钢法兰造成了严重的腐蚀，导致内衬PTFE发生变形损坏。因此，昌晖仪表建议选择的电磁流量计内衬PTFE材质，并要求法兰为316L材质。

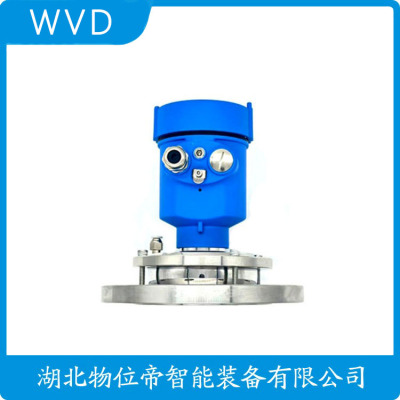

应用:高温环境测量块料或颗粒
测量范围:30米
过程连接:法兰
介质温度:-40～500℃
过程压力:常压
精 度:±5mm
重 复 性:±2mm
频率范围:26GHz
防爆等级:Exd ⅡC T4 Gb
防护等级:IP67
信号输出:4~20mA/HART( 两线/四线 )/RS485/Modbus
安装
< 安装前的准备
请注意以下事项，以确保仪表能正确安装:
请预留的安装空间。
请避免强烈震动的安装场合。
为确保、便利及地安装本仪表，请遵循以下安装指导!
< 安装指导
< 典型的错误安装:
当罐中有障碍物影响测量时，要加装反射板才能正常测量。
注:① 正确 ② 错误
导波管中测量
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。
电气连接
< 供电电压
(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。
(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。
< 连接电缆的安装
电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。
(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
接线方式
< 指导
的电气连接工作在断电的条件下进行，请注意遵循仪表说明书上的指导!
请遵守当地电气安装规程的要求；
请遵守当地对人员健康和的规程要求。对仪表电气部件的操作都由经过培训的人员完成；
请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。
< 防护等级
本仪表满足防护等级IP67的要求，请确保电缆密封头的防水性。如下图:
如何确保安装满足IP67的要求:
1.请确保密封头未受损
2.请确保电缆未受损
3.请确保所使用的电缆符合电气连接规范的要求
4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
5.请拧紧电缆密封头，见②
6.请将未使用的电气接口用盲堵堵紧，见③
仪表调试
< 调试方法
RBRD10 系列有三种调试方法:
1．显示／按键
2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
显示／按键
①液晶显示
②按键
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
③ HART适配器
④ 250欧姆电阻
< HART手持编程器编程 RBRD1X可用于HART手持编程器编程
① HART手持编程器
② RBRD1X
③ 250欧姆电阻
■RBRD19 物位计选型
安装
< 安装前的准备
请注意以下事项，以确保仪表能正确安装:
请预留的安装空间。
请避免强烈震动的安装场合。
为确保、便利及地安装本仪表，请遵循以下安装指导!
< 安装指导
< 典型的错误安装:
不能安装在入料口的上方。同时注意:室外安装时应采取遮阳、防雨措施，以延长仪表的使用寿命
注:① 正确 ② 错误
仪表不能安装在拱形罐顶中间，除了产生间接回波，还会受到多次回波的影响。
多次回波可能比真正回波的信号幅度还大，因为顶部可以集中多个回波。所以不能安装在中心位置。
注:① 正确 ② 错误
当罐中有障碍物影响测量时，要加装反射板才能正常测量。
注:① 正确 ② 错误
导波管中测量
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。
接管高度要求:天线伸入到罐里至少10mm的距离
电气连接
< 供电电压
(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。
(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。
< 连接电缆的安装
一般介绍 电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。
(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
接线方式
< 指导
的电气连接工作在断电的条件下进行，请注意遵循仪表说明书上的指导!
请遵守当地电气安装规程的要求；
请遵守当地对人员健康和的规程要求。对仪表电气部件的操作都由经过培训的人员完成；
请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。
< 防护等级
本仪表满足防护等级IP67的要求，请确保电缆密封头的防水性。如下图:
如何确保安装满足IP67的要求:
1.请确保密封头未受损
2.请确保电缆未受损
3.请确保所使用的电缆符合电气连接规范的要求
4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
5.请拧紧电缆密封头，见②
6.请将未使用的电气接口用盲堵堵紧，见③
仪表调试
< 调试方法
RBRD10 系列有三种调试方法:
1．显示／按键
2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
显示／按键
①液晶显示
②按键
③接线端子
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
③ HART适配器
④ 250欧姆电阻
< HART手持编程器编程 RBRD1X可用于HART手持编程器编程
① HART手持编程器
② RBRD1X
③ 250欧姆电阻
1 故障现象
芳烃装置导波雷达液位计使用量比较大，LT3021 、LT3613出现故障的几率比较大，常见的故障现象即为液位显示与实际液位值不符。
2 原因分析
一般导波雷达液位计出现此故障原因有以下两个原因:1）介质不干净，污染了导杆；2）介质的介电常数发生了变化，导致测量不准确。
3 处理方法
1）排放:通知工艺操作人员，办好仪表工作票（联系单）。让工艺外操人员关闭仪表上下截止阀，仪表人员对液位计进行低点排放。排放后如果仪表读数保持一定值不变，则应判断为导波杆被脏污介质污染。此时对仪表进行下线（即从现场拆除），对导波杆进行清洗，清理导波杆上面的附着物，然后连表头一起进行重新校验；
2）调介电常数:如果仪表排放后显示归零，但投用后显示仍然不准，则判断为介质介电常数发现了变化，此时对仪表介电常数进行调整:a）打开显示表头盖，按向上（或向下）箭头翻动显示屏幕上面的选项，直至翻到“Dieelctec(select)”菜单；b）在屏幕出现Dieelctec(select)时按下回车键 ，屏幕面出现“！”标志，此时仪表参数为可改变模式。c）出现“！”标志后按上下键翻动选择介电常数值（1.4-1.7,1.7-3,3-10,10-100）一共四个选项，选择完后再按回车键确认，等待几秒钟后显示屏幕自动返回测量值显示页面，观察液位显示值。d）当选择的介电常数值能使仪表的显示值与实际液位值相符时，则使用用此介电常数值；当不相符时，则继续选择下一个介电常数值进行试验，直到仪表显示值与实际值相符。
4 总结
导波雷达液位计广泛应用于石油化工行业的液位测量中，掌握导波雷达液位计的常见故障及处理方法是每名仪表维修工必备的技能。本文对装置现场导波雷达液位计的常见故障和处理方法进行了简要介绍，有不当之处，敬请批评指正。
目前，海上平台常用的液位测量仪表主要有导波雷达液位计、喇叭口雷达液位计等几种测量方法。每种测量方法价格差异较大，且都有一定的适用范围和条件。其中一些仪表虽然本身适用粘度范围有限，但是经过处理或者设计后，也可以获得更广泛的适用粘度范围，从而避免了选择价格更高的测量仪表。通过对海上平台常用液位测量仪表进行详细研究，通过合理化选型，一方面实现了佳的测量效果，另一方面有效地减少了工程投资。
1、导波雷达液位计
导波雷达也称时域反射或微功率脉冲雷达，安装在储罐或旁通管的顶部，有杆式和缆式两种形式，考虑到受罐顶安装空间的限制，海洋平台一般选用导波缆配重锤的形式。低能脉冲微波以光速沿导波杆/缆向下发送，在导波杆/缆与液位（空气/液体界面）的交点处，有相当大比例的微波能量通过导波杆/缆反射回变送器，变送器对发射信号和接收的回波信号之间的时间差进行测量，然后板载微处理器利用公式:距离=（光速×时间差）/2，即可实现对液面上方高度进行计算，从而得出罐内液位值。
导波雷达液位计通过在导波杆/缆上进行涂层处理，通过软件滤除油膜覆盖造成的干扰的方式，部分产品可以实现8000cp及以内粘度范围总液位的测量。在粘度较大工况下，不建议使用导波管进行限位。
优点:对波动较大介质的测量更稳定，不受介电常数高低的限制，信号相对稳定。
缺点:安装维护不太方便，有时需要在罐体加装导波管。
2、喇叭口雷达液位计
喇叭口雷达液位计是利用超高频电磁波经天线向被探测容器的液面照射，当电磁波碰到液面后反射回来，仪表检测出发射波及回波的时差，从而计算出液面高度。由于喇叭口雷达天线与被测介质互不接触，所以可以有效避免高粘工况对测量的影响，理论上不受介质粘度的影响。
优点:精度较高，采用非接触式测量，不受介质粘度的限制，体积较小，安装方便。
缺点:天线容易沾上测量介质、结晶或水蒸气，需要进行定期检查和清理。为避免漂浮物影响测量结果，需要在罐体加装导波管。
