安装规范与测量精度保障
传感器安装应避开进料口，最小盲区为0.3-0.5m（视型号而定）。喇叭天线与罐壁距离＞200mm，倾斜度＜3°以确保波束垂直。某溶剂储罐实测显示，5°安装倾斜会导致1%的满量程误差。导波雷达的探杆需保持垂直，每米弯曲度＜1mm。最新电子水平仪集成设计可实时显示安装角度偏差，辅助调校精度达0.1°。定期校准建议采用靶板法，在空罐状态下验证参考距离误差应＜0.05%FS。
导波雷达发出的高频微波脉冲沿着探测组件(钢缆或钢棒)传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。
容器中存在两种不同介质，当上面一层的介质介电常数较小，而下面的介质介电常数较大时，高频微脉冲沿着探测组件传播遇到上层介质时，由于其介电常数较小，因而有少的能量被这一层介面反射，而大部分能量穿透上层介质继续向下传播，遇到两层的介面时，由于下层介质的介电常数较大，因而会有较大的能量被反射回来。因而导波雷达是可以测量两种不同介质的介面，其测量条件是上层介质不导电或其介电常数比下层介质介电常数小10以上。
导波雷达液位计特点
由于采用了的微处理器和的EchoDiscovery回波处理技术，导波雷达液位计可以应用于各种复杂工况。多种过程连接方式及探测组件配置，使得YR-RD30系列导波雷达物位计适于高温、高压及小介电常数介质等杂工况及应用场合。导波雷达液位计采用脉冲工作方式，导波雷达液位计发射功率低，可安装于各种金属、非金属容器内，对人体及环境无伤害。
型号:YR-RD31(量程0-30米)
特点:钢缆天线
应用:复杂过程条件下液体、固体测量
大量程:30m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L /PTFE
钢缆直径:钢缆Φ4mm或钢缆Φ6mm
过程温度:-40～250℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD35(腐蚀性液体测量，量程0-6米)
特点:全四氟密封天线，耐强酸碱腐蚀
应用:量程较短的酸碱罐体液位测量
大量程:6m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L/PTFE
钢缆直径:钢棒Φ10mm
过程温度:-40～120℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD36(小介电常数介质测量，量程6米)
特点:同轴式导波天线，获得更小的盲区、更强的回波信号
应用:小量程，多蒸汽，小介电常数介质的测量。适应过程条件复杂的环境
大量程:6m
测量精度:±10mm
过程连接:G1½A或G2A
探测组件:不锈钢316L
同轴直径:Φ25mm
过程温度:-40～250℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD32(量程0-6米)
特点:杆式导波雷达天线
应用:液体测量，高温高压工况，复杂过程条件
大量程:长6m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L/陶瓷
钢缆/棒:钢缆Φ4mm或钢缆Φ6mm/棒Φ10mm
过程温度:-40～250℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD34(高温液体测量，量程0-6米)
特点:不锈钢316L/陶瓷材料天线，能耐受更高的温度和压力
应用:液体测量，高温高压复杂工况
大量程:6m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L
杆直径:Φ10mm
过程温度:-40～400℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD33(小介电常数液体或固体测量)
特点:多缆式导波天线结构，获得更强的回波信号
应用:小介电常数液体及固体测量，复杂过程条件
大量程:30m
测量精度:±3mm
过程连接:法兰
探测组件:不锈钢316L/PTFE
钢缆直径:钢缆Φ6mm
过程温度:-40～250℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
导波雷达物位计技术参数
参数:导波雷达工作频率:100MHZ-1.8GHz
测量范围:缆式导波雷达测量范围0-30m；杆式、同轴管式导波雷达测量范围0-6m
重复性:±2mm
分辨率:1mm
采样:YR-RD30系列导波雷达回波采样55次/s
响应速度:>0.2S(根据具体使用情况而定)
输出信号:4-20mA
精度:±3mm
通讯接口:HART 通讯协议
过程连接:G1"A、G1½"A螺纹；法兰DN50，DN80，DN100 ，DN150，DN200，DN250
过程压力:-0.1-2MPa
电源:24VDC(±10%)；纹波电压:1Vpp
耗电量:大22.5mA
环境条件:温度-40℃～+70℃
外壳防护等级:导波雷达防护等级为IP67
防爆等级:EXib IIC T6
电缆入口:2个M20×1.5或1/2"NPT(电缆直径5-9mm)
测量距离:下表列出不同类别被测介质与测量距离的关系
分组
固体颗粒
液体
测量范围
1
1.4…16
冷凝气，如N2CO2
2
1.6…19
塑料带粒子
白灰石，特种水泥
糖
液化气，如丙烷
溶剂
氟利昂12/氟利昂
棕榈油
25m
3
1.9…25
普通水泥，石膏
矿物油，燃料
30m
4
2.5…4
谷物，种子
石头
砂粒
苯，苯乙烯，甲苯
呋喃
萘
30m
5
4…7
潮湿的石头、矿石
盐
氯苯，氯仿
纤维素喷雾
异氰盐酸，本胺
30m
6
>7
金属粉末
碳黑
煤炭
含水液体
酒精
液氨
30m
导波雷达物位计接线图
导波雷达物位计调试
昌晖仪表制造有限公司YR-RD30系列导波雷达可以通过以下方法调试:
1、通过调试软件YR-SOFT
通过YR-SOFT软件调试雷达传感器都可以通过软件进行调试。采用软件进行调试，需要一个仪表CONNECTCAT驱动器。
使用软件调试时需给雷达仪表提供24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部自带电阻250欧姆）的供电仪表，就不需要附加外部电阻，这时候HART适配器可以和4-20mA线并联。
2、通过HART手持编程器
3、通过显示调整模块YR-PM
编程器订货后出厂已安装在导波雷达上。编程器由4个按键和一个液晶显示屏组成，可以显示调整菜单和参数设置。
YR-RD30系列导波雷达按结构形式和应用场合的不同，分为YR-RD31、YR-RD32、YR-RD33、YR-RD34、YR-RD35和YR-RD36六个大类，用户选用导波雷达时应认真填写导波雷达物位计参数表》，昌晖仪表制造有限公司可以根据您提供的详细参数，为您选配佳测量效果的导波雷达产品。
1、缆式导波雷达选型
YR-RD31□□□□□□□□-□ 大量程30米，液体、固体粉料测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
传感器/缆式探头
A
B
C
液体型/4mm
固体型（10m内）/6mm
固体型（10m-30m）/6mm
过程连接/材料
G
GA
N
NA
C
D
E
F
H
K
Y
G1½"A螺纹/不锈钢
G1"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
2、杆式导波雷达选型
YR-RD32□□□□□□□□-□ 大量程6米，液体液位测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
杆式探头 直径
A B
6mm
10mm
过程连接/材料
G
GA
N
NA
C
D
E
F
H
K
Y
G1½"A螺纹/不锈钢
G1"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
3、双缆式导波雷达选型
YR-RD33□□□□□□□□-□
大量程30米，液体、固体粉末测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
过程连接/材料
D
E
F
H
K
Y
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
4、杆式（高温型）导波雷达选型
YR-RD34□□□□□□□□-□ 大量程6米，液体、蒸汽测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
杆式探头
A B
6mm
10mm
过程连接/材料
G
N
C
D
E
F
H
K
Y
G1½"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
G
高温密封/-40...400℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
5、防腐型导波雷达选型
YR-RD35□□□□□□□□-□ 量程6-20米，腐蚀性液体测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
防腐探头
A
B
10mm
14mm
过程连接/材料
C
D
E
F
H
K
Y
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
普通密封/-40...120℃
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
塑料/IP65
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
6、同轴杆式导波雷达选型
YR-RD36□□□□□□□□-□ 大量程6米，介电常数低、表面波动液体测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
传感器/缆式探头
A B
25mm
50mm
过程连接/材料
GA
NA
C
D
E
F
H
K
Y
G1"A螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程

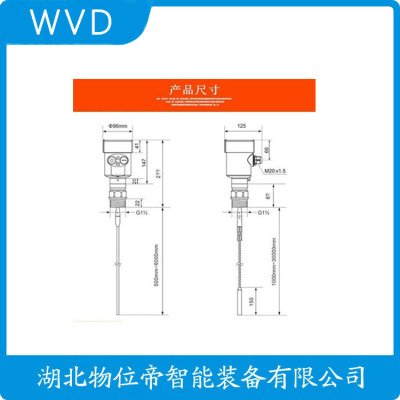

导波雷达物位计尺寸
1、外壳材质:铝合金
2、不同型号导波雷达尺寸
导波雷达物位计参数表
客户信息
单位:-------------
邮编:-------------
E-mail:-----------
日期:××年××月××日
□ 标准型（非防爆）；□ 本安型（Exib IIB T5）；□ 本安型（Exib IIC T6）；□ 本安型+船用（Exib IIC T6）；□ 本安型+隔爆型（Exd [ib] IIC T6）
罐/容器信息
储罐类型:
□ 储罐
□ 储罐结构:------------
□ 罐尺寸:--------------
□ 反应罐；
□ 罐体材质:------------
□ 罐高度:----------m
□ 分离罐
□ 压力:------------
□ 罐直径:-------------
□ 船用储罐
罐顶:□ 拱顶式；□ 平顶式；□ 敞口式
罐底:□ 锥底；□ 平底；□ 斜坡底
安装:□ 顶部安装 ；□ 侧面安装；□ 旁通管；□ 导波管安装
罐顶安装接管(重要信息)
接管高度:------------mm
接管直径:------------mm
测量介质
介质名称:-----------；□ 液体；□ 固体；□ 混合介质
介质温度:-----------℃
介电常数:-----------
挂料:□ 是；□ 否
搅拌:□ 是；□ 否
过程连接
螺纹:□ G1½"A；□ 1½"NPT；□ G2"A；□ G1"A；□ 1"NPT
法兰:□ 法兰 DN= ------；□ 法兰 ANSI=------------
电源:□ 24VDC；□ 220VAC
输出:□ 4-20mA；□ HART；□ PROFIBUS PA
显示:□ 带表头显示；□ 不带表头显示
FMR52-AAAEBABPAGK+AKEM雷达式物位计厂商销售
——Shenzhen Jiwei Automations Ltd.——
百 · 科
雷达物位计作为一种的非接触式物位测量仪表，其工作原理基于电磁波的传播和反射特性。
本文将详细介绍计为Rada-11雷达物位计的工作原理，包括发射雷达波束、波束与物体互作、检测反射波时间、计算物位高度、显示输出结果等方面，并探讨其在多种应用环境中的表现以及高测量准确度的特点。
Rada-11雷达物位计
一、发射雷达波束
计为Rada-11雷达物位计通过内置的发射器向目标物体发射高频雷达波束。
这些波束通常以脉冲或连续波的形式发射，具有特定的频率和波形。
发射的雷达波束在空间中传播，直到遇到目标物体。
二、波束与物体互作
当雷达波束遇到目标物体时，部分波束能量会被物体表面反射回来。
反射的波束能量取决于物体的材质、形状、大小以及表面特性等因素。
物体的不同特性会对反射波束产生不同的影响，这也是雷达物位计能够区分不同物体的关键。
当雷达波束遇到目标物体时，
部分波束能量会被物体表面反射回来
三、检测反射波时间
雷达物位计通过内置的接收器检测反射回来的波束。
接收器会记录从发射波束到接收反射波束的时间差。
这个时间差与雷达波束的传播速度（即光速）相乘，可以得到雷达波束与目标物体之间的距离。
四、计算物位高度
基于接收到的反射波时间，雷达物位计可以计算出目标物体的距离。
在物位测量中，这个距离即为物位高度。
通过一定的算法和数据处理，雷达物位计可以将这个距离转换为实际的物位高度值。
基于接收到的反射波时间，
雷达物位计可以计算出目标物体的距离
五、显示输出结果
雷达物位计通常配备有显示模块或通讯接口，用于将计算得到的物位高度值进行显示或输出。
用户可以通过显示模块直接查看当前的物位高度，也可以通过通讯接口将数输到上位机或控制系统进行进一步处理和分析。
六、多种应用环境
计为Rada-11雷达物位计凭借其的性能，适用于多种应用环境。
无论是室内还是室外，无论是液体还是固体物料，雷达物位计提供的物位测量解决方案。
同时，雷达物位计还具有一定的抗干扰能力，能够在复杂的电磁环境中正常工作。
Rada-11雷达物位计凭借其的性能，
适用于多种应用环境
七、测量准确度高
雷达物位计的测量准确度高，通常可以达到毫米级甚至更高的精度。
这得益于其采用的高频雷达波束和的信号处理技术。
高频雷达波束具有较短的波长和较好的穿透能力，能够更准确地测量物体的距离和高度。
同时，计为Rada-11雷达物位计还采用了一系列算法和校正方法，以消除环境因素和干扰对测量结果的影响，从而提高测量准确度。
计为Rada-11雷达物位计还采用
了一系列算法和校正方法，以消除
环境因素和干扰对测量结果
的影响，从而提高测量准确度
八、原理总结
综上所述，雷达物位计通过发射雷达波束、检测反射波时间、计算物位高度等步骤实现对目标物体的非接触式测量。
其工作原理简单明了，同时具有较高的测量准确度和广泛的应用范围。
在实际应用中，雷达物位计已成为许多行业进行物位测量的重要工具之一。
智能诊断与预测性维护功能
现代传感器集成自诊断系统，实时监测天线污染、电子元件老化等状态。信号质量指数（SQI）低于70%时触发维护警报，某粮油企业应用后故障停机减少60%。温度漂移补偿算法使长期稳定性达0.01%/年。边缘计算功能可在本地完成95%的数据处理，仅上传关键参数降低带宽需求。通过分析历史回波曲线变化趋势，能提前2周预测介质特性改变导致的测量偏差。
应用:高温环境测量块料或颗粒
测量范围:30米
过程连接:法兰
介质温度:-40～500℃
过程压力:常压
精 度:±5mm
重 复 性:±2mm
频率范围:26GHz
防爆等级:Exd ⅡC T4 Gb
防护等级:IP67
信号输出:4~20mA/HART( 两线/四线 )/RS485/Modbus
安装
< 安装前的准备
请注意以下事项，以确保仪表能正确安装:
请预留的安装空间。
请避免强烈震动的安装场合。
为确保、便利及地安装本仪表，请遵循以下安装指导!
< 安装指导
< 典型的错误安装:
当罐中有障碍物影响测量时，要加装反射板才能正常测量。
注:① 正确 ② 错误
导波管中测量
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。
电气连接
< 供电电压
(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。
(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。
< 连接电缆的安装
电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。
(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
接线方式
< 指导
的电气连接工作在断电的条件下进行，请注意遵循仪表说明书上的指导!
请遵守当地电气安装规程的要求；
请遵守当地对人员健康和的规程要求。对仪表电气部件的操作都由经过培训的人员完成；
请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。
< 防护等级
本仪表满足防护等级IP67的要求，请确保电缆密封头的防水性。如下图:
如何确保安装满足IP67的要求:
1.请确保密封头未受损
2.请确保电缆未受损
3.请确保所使用的电缆符合电气连接规范的要求
4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
5.请拧紧电缆密封头，见②
6.请将未使用的电气接口用盲堵堵紧，见③
仪表调试
< 调试方法
RBRD10 系列有三种调试方法:
1．显示／按键
2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
显示／按键
①液晶显示
②按键
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
③ HART适配器
④ 250欧姆电阻
< HART手持编程器编程 RBRD1X可用于HART手持编程器编程
① HART手持编程器
② RBRD1X
③ 250欧姆电阻
■RBRD19 物位计选型
安装
< 安装前的准备
请注意以下事项，以确保仪表能正确安装:
请预留的安装空间。
请避免强烈震动的安装场合。
为确保、便利及地安装本仪表，请遵循以下安装指导!
< 安装指导
< 典型的错误安装:
不能安装在入料口的上方。同时注意:室外安装时应采取遮阳、防雨措施，以延长仪表的使用寿命
注:① 正确 ② 错误
仪表不能安装在拱形罐顶中间，除了产生间接回波，还会受到多次回波的影响。
多次回波可能比真正回波的信号幅度还大，因为顶部可以集中多个回波。所以不能安装在中心位置。
注:① 正确 ② 错误
当罐中有障碍物影响测量时，要加装反射板才能正常测量。
注:① 正确 ② 错误
导波管中测量
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。
接管高度要求:天线伸入到罐里至少10mm的距离
电气连接
< 供电电压
(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。
(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。
< 连接电缆的安装
一般介绍 电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。
(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
接线方式
< 指导
的电气连接工作在断电的条件下进行，请注意遵循仪表说明书上的指导!
请遵守当地电气安装规程的要求；
请遵守当地对人员健康和的规程要求。对仪表电气部件的操作都由经过培训的人员完成；
请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。
< 防护等级
本仪表满足防护等级IP67的要求，请确保电缆密封头的防水性。如下图:
如何确保安装满足IP67的要求:
1.请确保密封头未受损
2.请确保电缆未受损
3.请确保所使用的电缆符合电气连接规范的要求
4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
5.请拧紧电缆密封头，见②
6.请将未使用的电气接口用盲堵堵紧，见③
仪表调试
< 调试方法
RBRD10 系列有三种调试方法:
1．显示／按键
2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
显示／按键
①液晶显示
②按键
③接线端子
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
③ HART适配器
④ 250欧姆电阻
< HART手持编程器编程 RBRD1X可用于HART手持编程器编程
① HART手持编程器
② RBRD1X
③ 250欧姆电阻

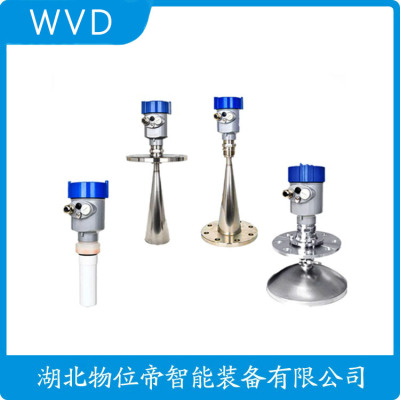

FMR52-AAAEBABPAGK+AKEM雷达式物位计厂商销售
导波雷达发出的高频微波脉冲沿着探测组件(钢缆或钢棒)传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。
容器中存在两种不同介质，当上面一层的介质介电常数较小，而下面的介质介电常数较大时，高频微脉冲沿着探测组件传播遇到上层介质时，由于其介电常数较小，因而有少的能量被这一层介面反射，而大部分能量穿透上层介质继续向下传播，遇到两层的介面时，由于下层介质的介电常数较大，因而会有较大的能量被反射回来。因而导波雷达是可以测量两种不同介质的介面，其测量条件是上层介质不导电或其介电常数比下层介质介电常数小10以上。
导波雷达液位计特点
由于采用了的微处理器和的EchoDiscovery回波处理技术，导波雷达液位计可以应用于各种复杂工况。多种过程连接方式及探测组件配置，使得YR-RD30系列导波雷达物位计适于高温、高压及小介电常数介质等杂工况及应用场合。导波雷达液位计采用脉冲工作方式，导波雷达液位计发射功率低，可安装于各种金属、非金属容器内，对人体及环境无伤害。
型号:YR-RD31(量程0-30米)
特点:钢缆天线
应用:复杂过程条件下液体、固体测量
大量程:30m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L /PTFE
钢缆直径:钢缆Φ4mm或钢缆Φ6mm
过程温度:-40～250℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD35(腐蚀性液体测量，量程0-6米)
特点:全四氟密封天线，耐强酸碱腐蚀
应用:量程较短的酸碱罐体液位测量
大量程:6m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L/PTFE
钢缆直径:钢棒Φ10mm
过程温度:-40～120℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD36(小介电常数介质测量，量程6米)
特点:同轴式导波天线，获得更小的盲区、更强的回波信号
应用:小量程，多蒸汽，小介电常数介质的测量。适应过程条件复杂的环境
大量程:6m
测量精度:±10mm
过程连接:G1½A或G2A
探测组件:不锈钢316L
同轴直径:Φ25mm
过程温度:-40～250℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD32(量程0-6米)
特点:杆式导波雷达天线
应用:液体测量，高温高压工况，复杂过程条件
大量程:长6m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L/陶瓷
钢缆/棒:钢缆Φ4mm或钢缆Φ6mm/棒Φ10mm
过程温度:-40～250℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD34(高温液体测量，量程0-6米)
特点:不锈钢316L/陶瓷材料天线，能耐受更高的温度和压力
应用:液体测量，高温高压复杂工况
大量程:6m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L
杆直径:Φ10mm
过程温度:-40～400℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD33(小介电常数液体或固体测量)
特点:多缆式导波天线结构，获得更强的回波信号
应用:小介电常数液体及固体测量，复杂过程条件
大量程:30m
测量精度:±3mm
过程连接:法兰
探测组件:不锈钢316L/PTFE
钢缆直径:钢缆Φ6mm
过程温度:-40～250℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
导波雷达物位计技术参数
参数:导波雷达工作频率:100MHZ-1.8GHz
测量范围:缆式导波雷达测量范围0-30m；杆式、同轴管式导波雷达测量范围0-6m
重复性:±2mm
分辨率:1mm
采样:YR-RD30系列导波雷达回波采样55次/s
响应速度:>0.2S(根据具体使用情况而定)
输出信号:4-20mA
精度:±3mm
通讯接口:HART 通讯协议
过程连接:G1"A、G1½"A螺纹；法兰DN50，DN80，DN100 ，DN150，DN200，DN250
过程压力:-0.1-2MPa
电源:24VDC(±10%)；纹波电压:1Vpp
耗电量:大22.5mA
环境条件:温度-40℃～+70℃
外壳防护等级:导波雷达防护等级为IP67
防爆等级:EXib IIC T6
电缆入口:2个M20×1.5或1/2"NPT(电缆直径5-9mm)
测量距离:下表列出不同类别被测介质与测量距离的关系
分组
固体颗粒
液体
测量范围
1
1.4…16
冷凝气，如N2CO2
2
1.6…19
塑料带粒子
白灰石，特种水泥
糖
液化气，如丙烷
溶剂
氟利昂12/氟利昂
棕榈油
25m
3
1.9…25
普通水泥，石膏
矿物油，燃料
30m
4
2.5…4
谷物，种子
石头
砂粒
苯，苯乙烯，甲苯
呋喃
萘
30m
5
4…7
潮湿的石头、矿石
盐
氯苯，氯仿
纤维素喷雾
异氰盐酸，本胺
30m
6
>7
金属粉末
碳黑
煤炭
含水液体
酒精
液氨
30m
导波雷达物位计接线图
导波雷达物位计调试
昌晖仪表制造有限公司YR-RD30系列导波雷达可以通过以下方法调试:
1、通过调试软件YR-SOFT
通过YR-SOFT软件调试雷达传感器都可以通过软件进行调试。采用软件进行调试，需要一个仪表CONNECTCAT驱动器。
使用软件调试时需给雷达仪表提供24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部自带电阻250欧姆）的供电仪表，就不需要附加外部电阻，这时候HART适配器可以和4-20mA线并联。
2、通过HART手持编程器
3、通过显示调整模块YR-PM
编程器订货后出厂已安装在导波雷达上。编程器由4个按键和一个液晶显示屏组成，可以显示调整菜单和参数设置。
YR-RD30系列导波雷达按结构形式和应用场合的不同，分为YR-RD31、YR-RD32、YR-RD33、YR-RD34、YR-RD35和YR-RD36六个大类，用户选用导波雷达时应认真填写导波雷达物位计参数表》，昌晖仪表制造有限公司可以根据您提供的详细参数，为您选配佳测量效果的导波雷达产品。
1、缆式导波雷达选型
YR-RD31□□□□□□□□-□ 大量程30米，液体、固体粉料测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
传感器/缆式探头
A
B
C
液体型/4mm
固体型（10m内）/6mm
固体型（10m-30m）/6mm
过程连接/材料
G
GA
N
NA
C
D
E
F
H
K
Y
G1½"A螺纹/不锈钢
G1"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
2、杆式导波雷达选型
YR-RD32□□□□□□□□-□ 大量程6米，液体液位测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
杆式探头 直径
A B
6mm
10mm
过程连接/材料
G
GA
N
NA
C
D
E
F
H
K
Y
G1½"A螺纹/不锈钢
G1"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
3、双缆式导波雷达选型
YR-RD33□□□□□□□□-□
大量程30米，液体、固体粉末测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
过程连接/材料
D
E
F
H
K
Y
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
4、杆式（高温型）导波雷达选型
YR-RD34□□□□□□□□-□ 大量程6米，液体、蒸汽测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
杆式探头
A B
6mm
10mm
过程连接/材料
G
N
C
D
E
F
H
K
Y
G1½"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
G
高温密封/-40...400℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
5、防腐型导波雷达选型
YR-RD35□□□□□□□□-□ 量程6-20米，腐蚀性液体测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
防腐探头
A
B
10mm
14mm
过程连接/材料
C
D
E
F
H
K
Y
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
普通密封/-40...120℃
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
塑料/IP65
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
6、同轴杆式导波雷达选型
YR-RD36□□□□□□□□-□ 大量程6米，介电常数低、表面波动液体测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
传感器/缆式探头
A B
25mm
50mm
过程连接/材料
GA
NA
C
D
E
F
H
K
Y
G1"A螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
导波雷达物位计尺寸
1、外壳材质:铝合金
2、不同型号导波雷达尺寸
导波雷达物位计参数表
客户信息
单位:-------------
邮编:-------------
E-mail:-----------
日期:××年××月××日
□ 标准型（非防爆）；□ 本安型（Exib IIB T5）；□ 本安型（Exib IIC T6）；□ 本安型+船用（Exib IIC T6）；□ 本安型+隔爆型（Exd [ib] IIC T6）
罐/容器信息
储罐类型:
□ 储罐
□ 储罐结构:------------
□ 罐尺寸:--------------
□ 反应罐；
□ 罐体材质:------------
□ 罐高度:----------m
□ 分离罐
□ 压力:------------
□ 罐直径:-------------
□ 船用储罐
罐顶:□ 拱顶式；□ 平顶式；□ 敞口式
罐底:□ 锥底；□ 平底；□ 斜坡底
安装:□ 顶部安装 ；□ 侧面安装；□ 旁通管；□ 导波管安装
罐顶安装接管(重要信息)
接管高度:------------mm
接管直径:------------mm
测量介质
介质名称:-----------；□ 液体；□ 固体；□ 混合介质
介质温度:-----------℃
介电常数:-----------
挂料:□ 是；□ 否
搅拌:□ 是；□ 否
过程连接
螺纹:□ G1½"A；□ 1½"NPT；□ G2"A；□ G1"A；□ 1"NPT
法兰:□ 法兰 DN= ------；□ 法兰 ANSI=------------
电源:□ 24VDC；□ 220VAC
输出:□ 4-20mA；□ HART；□ PROFIBUS PA
显示:□ 带表头显示；□ 不带表头显示
