　　防爆认证与安全防护设计

　　化工领域需满足ATEX/IECEx防爆标准，隔爆型（Ex d）外壳可承受1.5MPa内部爆炸压力。本安型（Ex ia）设计限制回路能量<1W，适用于Zone 0区。整体防护等级IP68，可短时浸没10米水深。某油气平台案例显示，通过API 670标准的雷达料位计MTBF超15年。最新光纤传感技术彻底消除电火花风险，已用于氢气储罐监测。

　　导波雷达液位变送器

　　规范书

　　西北电力设计院

　　2010年8月

　　目录

　　1. 总则

　　2. 技术要求

　　2.1设备运行环境条件:

　　2.2规范和标准

　　2.3 设备规范

　　3.供货范围

　　4.备品备件

　　5.对卖方（代理商）的资格及资信要求

　　6.工程技术服务

　　7.包装运输

　　8.资料交换要求

　　1. 总则

　　1.1 本规范书适用于八达岭太阳能热发电实验电站工程所采用的导波雷达液位变送器。它包括导波雷达液位变送器功能设计、结构、性能、安装和试验等方面的技术要求。

　　1.2 卖方应所供的导波雷达液位变送器是的、的、的、高质量的产品,且通过ISO9001认及原书。卖方提供的产品应具备国内同等级机组，3座电站，1年以上成功运行的工程使用经验，不得使用实验性产品，在投标书中应附有相应的说明和明文件,并须经买方确认。

　　1.3 所提供的导波雷达液位变送器具有国家技术监督颁发的计量器具型式批准书及仪器仪表防爆监督检验站颁发的防爆合格等有关部门书。

　　1.4本规范书提出的是限度的要求,并未对技术细节作出规定,也未陈述与之有关的规范和标准。卖方提供一套满足本规范书和标准质量要求的产品及其服务。对国家有关、等强制性标准，满足其要求。

　　1.5  卖方如未对本规范书提出偏差，将认为卖方的设备符合规范书和标准的要求。偏差（无论多少）都清楚的表示在投标文件中。

　　1.6投标书及合同规定的文件,均应使用单位制(SI)。

　　1.7本规范书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。

　　1.8技术协议书应以本规范书为蓝本，加入买方的偏差，经买卖双方确认后作为定货合同的技术附件，与合同正文具有同等效力。双方的技术联络、配合文件和有关的会议纪要也与合同正文具有同等效力。

　　2.0  技术要求

　　2.1设备运行环境条件:

　　多年平均气压                1010.4hpa

　　多年平均气温                26.7℃

　　端高气温                36℃

　　端气温                18.8℃

　　多年平均相对湿度            84%

　　地震设防烈度 :              8度

　　安装地点:                  室内

　　规范和标准

　　本规范书中涉及的规范、 标准均应为版本,如卖方使用本

　　规范以外的规范和标准，应征得买方的同意。

　　引用的规范和标准如下:

　　美国防火协会（NFPA）

　　ANSI/NFPA    70             国家电气规范

　　ANSI/NFPA    496            电气设备外壳的净化和密封

　　美国电气和电子工程师协会（IEEE）

　　ANSI/IEEE    472         冲击电压承受能力导则（SWC）

　　UL 508                  工业控制设备

　　UL 913                  用于等级I/II/III、区域1的危险场所的本安设备及其相关设备

　　IEC 电工委员会

　　IEC 60348               电气测量设备的要求（78）

　　IEC 60529               外壳防护等级（IP码）（EQV）

　　FM 工厂互

　　FM Class No.3610        用于等级I/II/III、区域1的危险场所（分等级）的本安设备及相关设备

　　FM Class No.3611        用于等级I/II、区域2和等级III、区域1／2的危险场所的电气设备

　　FM Class No.3615        防爆型电气设备的一般要求

　　2.3 设备规范

　　2.3.1 导波雷达液位变送器要求为原装产品，供货时请提供原明书。

　　2.3.2 本技术规范书中的导波雷达液位变送器的探测部分接触的工艺介质为加热器、凝汽器中的水和饱和蒸汽。卖方提供的仪表应适用于该场所，且性能稳定、质量，在国内同类型或相似参数机组的相同场合至少有一年成功运行业绩的原装产品。

　　2.3.3 导波雷达液位变送器采用法兰顶装方式安装于加热器水位测量筒的顶部。

　　2.3.4 在满足过程参数的前提下，导波雷达液位变送器与导波杆应采用一体化连接方式，变送器还应配供一体化液晶表头。

　　2.3.5 导波雷达液位变送器的导波杆应采用蒸汽型，要求导波杆为同轴管式，直径不小于Ф22mm，材质为316L SS，在饱和蒸汽条件下大耐压不低于11Mpa，大耐温不低于320℃。

　　2.3.6导波杆穿出测量筒顶部法兰后的部分应设有隔热层。隔热层应采用适用于高温饱和蒸汽条件的热材料，该材料既能阻断高温蒸汽沿导波杆的热传导作用，又不会造成雷达波的衰减而影响测量的准确性。

　　2.3.7 为了将导波杆及水位测量筒对变送器电子部件的热传

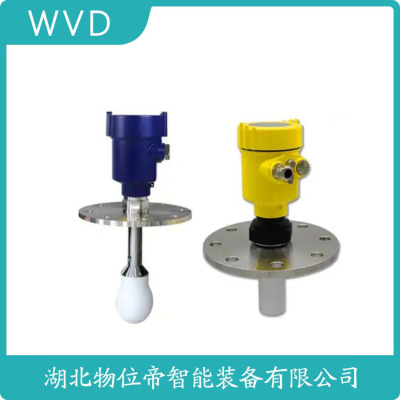

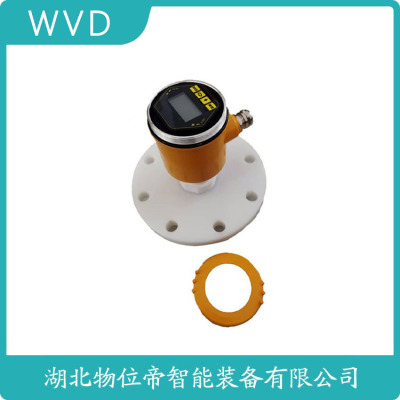

　　MPS51S1BB2M1NX0/GD雷达物位计生产厂

　　一.产品优势:ZKHH-LD-YWJ-DB 导波雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，部分脉冲被反射回来形成回波，并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，回波的性和振幅取决于上层介质与下层介质的介电常数εr。一般来讲，上层的介质通常为气体，其介电常数接近εr1.0，下层被测介质的介电常数较高。

　　应     用:液体

　　测量范围:10米

　　过程连接:螺纹、法兰

　　过程温度:-20-220℃

　　过程压力:-1.0-40bar

　　精      度:< 0.1%

　　分  辨  率:1mm

　　重  复  性:±3mm频率范围:100MHZ-1.8GHZ

　　防爆等级:Exd II BT4

　　防护等级:IP68

　　信号输出:4…20mA/HART(两线)

　　典型应用:

　　适用于固体和液体介质，用于各种复杂工况液位测量。

　　概述:

　　dt-yw900型脉冲雷达物位计因其的非接触式测量特性，可对有污染性和腐蚀性的介质进行准确的测量,其稳定和准确的表现也同样体现在复杂的测量环境下。输出的4~20ma信号可以提供远端控制,采用了的微波技术和echo-tech回波处理技术以适应各种工况。脉冲雷达物位计的工作方式可测小介电常数介质，并适用于各种金属，非金属容器内,对人体及环境无伤害。 脉冲雷达物位计适用于 煤厂、电厂、石油化工、食品行业及一般工业应用。

　　本产品的加工定制是是，品牌是鼎拓，型号是DT-YW900，类型是其他液位变送器，测量范围是0~35米，测量精度是＜0.2%，输出信号是4~20（mA），测量介质是固体、液体

　　温馨提示:将产品铭牌右下角的8位数字编号，输入到官网右上角查询框内，可查询到VEGA产品真伪(型号及出厂日期)。雷达液位计基本选型参数:测量范围、是否防爆、过程连接尺寸和材质、是否带显示模块。

　　德国VEGA Grieshaber KG公司由Bruno Grieshaber先生，创立于1959年，世界领先的液位测量和压力仪表供应商，过程工业测量技术世界领先，拥有雷达液位测量的顶尖技术，产品包括物位测量仪表、压力测量仪表和限位检测仪表，倚靠着德国高质量的精益制造，在石化、化工、冶金、能源、水处理等行业收获了佳的口碑。VEGA（威格）产品采用不同的测量原理，如超声波、导波雷达、电容、雷达、静压和振动叉型，用来测量不同的介质:液体、料位、物位、流量、固体、粉末、压力和气体等，适用于水处理行业，各工业行业的酸、碱和助剂的储罐，或者穿透塑料容器壁测量物位。

　　VEGA研发了易于安装和操作的测量技术，通过VEGA产品的控制和监视，让复杂的生产过程变得直观，模块化设计让产品维修、更换更为简便。VEGA产品广泛用于化学和制厂、食品工业、饮用水供应系统、污水处理厂、垃圾填埋场、采矿、发电、石油平台、船舶和飞机等，典型应用是水处理、泵站、雨水溢流池和监控水位。

　　1997年VEGA个推出了双线雷达传感器，即使在端粉尘产热和灌装噪音等困难的工艺条件下，也能的液位测量，这款产品使之成为雷达传感器领域市场领导者。VEGA在80多个国家有子公司和分销网络，仅在欧洲就分布在34个国家，北美和南美有10个国家，非洲、亚洲和澳大利亚有36个国家。

　　1989年，德国VEGA公司与天津市自动化仪表厂合资建立了“天津天威有限公司（Tianjin-VEGA Co. Ltd）”，并在上海、广州、成都设有分公司，现更名为“威格（中国）仪表有限公司”。

　　VEGA系列产品:

　　-VEGASON 61,62,63:超声波传感器用于持续性物位测量

　　-VEGAPULS 61,62,63,64,65,69:雷达传感器用于液体的持续性液位测量

　　-VEGAPULS WLS61:壳体能防淹没，雷达传感器用于水和废水的持续性液位测量

　　-VEGAPULS C11,C21,C22,C23用于连续测量物位的雷达传感器，适用于在保护方式要求高的简单应用中非接触测量物位

　　-VEGAPULS 11,21,31非接触式简易物位测量的理想的传感器，用于连续测量液位的雷达传感器

　　-VEGAFLEX 81,82,83,86:导波雷达 TDR-传感器用于持续性粒料物位测量

　　-VEGAVIB 61:振动物位计用于粒料测量

　　-VEGAVIB 62:带负荷线缆的振动物位计用于粒状粒料

　　-VEGAVIB 63:带加长管的振动物位计用于粒状粒料

　　-VEGACAP 62,63,64,65,66:电容式棒式电用于物位限测量

　　-VEGACAP 67:电容式高温型电，用于限位检测

　　-VEGACAP 69:电容式双棒电，用于限位检测

　　-VEGABAR 14:过程压力变送器，带陶瓷测量元件

　　-VEGABAR 17:过程压力变送器，带金属测量元件

　　-VEGABAR 81:带压力传导系统的压力变送器

　　-VEGABAR 82:压力变送器，带陶瓷测量元件规模尺寸的料仓

　　-VEGABAR 83:压力变送器，带金属测量元件

　　-VEGABAR 86:悬挂测压变换器 带CERTEC®测量单元

　　-VEGABAR 87:投入式压力变送器，带金属测量元件

　　-VEGASWING 51,61:振动液位计

　　-VEGASWING 63:振动液位计带加长管

　　-VEGASWING 66:振动式限位开关，用于测量限温度/压力下的液体介质

　　-VEGAWELL 52:带有陶瓷测量元件的悬挂式压力变送器

　　-VEGABOX 02:用于悬挂测压变换器的电气连接和通风

　　-VEGABOX 03:带通风过滤器的压力补偿壳体

　　-VEGATOR 111,112,121,122,141,142:单通道信号处理仪表，用于限位检测

　　-VEGATRENN 141,142,149,151,152:隔离和保护仪表，将本安型和非本安型电流回路分离

　　-VEGADIF 85:带金属测量膜片的差压变送器

　　-FIBERTRAC 32:用于连续测量物位和分离层的辐射传感器

　　-PLICSMOBILE T81:移动通信单元

　　-PLICSMOBILE B81:电池壳体

　　-PLICSMOBILE S81:太阳能电池组件

　　-CSB:带双面加装压力调节器

　　-CSS:带单面加装压力调节器

　　-PLICSCOM:显示和调整模块

　　-VEGADIS 81,82,176外部显示调整器

　　导波雷达液位计是化学工业中的液位计。 从导波雷达发出的高频微波脉冲沿着感知单元(钢丝绳或钢棒)传播，遇到被测定介质，介电常数急变而引起反射，脉冲能量的一部分被反射。 发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。 导波雷达液位计是基于这个原理开发的。

　　导波雷达液位计的优点

　　1 .功耗低。 GWR输出给导波探测器的信号能量小，是正常雷达发射能量[1mW]的约10%约0.1mW]。 这是因为导波为从信号到液面的往返传输提供了有效的通路，使信号衰减保持在限度，能够测量介电常数低的介质液位，而且导波雷达的功耗小，所以采用回路电力而不是单独的交流电力，大幅度节省了安装费用。

　　2 .由于信号在导波中传播不受液面变动和罐中的障碍物等的影响，所以计量器接收的返回信号的能量相应强，约为发射的能量的20% (既定的0.02mW] )，而且返回信号中的干扰性杂波信号小，除测量信号外

　　3 .介电常数的变化对测量性能没有明显的影响。 导波雷达和普通的雷达一样，使用传输时间测定介质液位，从烃类[介电常数2~3]液体表面或水[介电常数80]面反射回来的时间相同，不同的只是信号宽度[强度]的不同。 普通雷达考虑介质的影响，比较回来的各种信号很难从杂波信号中检测出真液位信号，但是导波雷达只需要测量电磁波的传输时间，不需要信号的处理和识别。

　　4、光速的电磁波一定，不需要为了改变仪表范围而进行移动，不需要现场标定，只要在现场输入相关参数就可以使用。 多个仪表在检查台几分钟就完成了构成调整，构成时，需要连接24VDC的电源，提供每个罐的测定参数。

　　5 .介质密度的变化不影响测量，介质密度的变化影响浸渍在介质中的物体受到的浮力，但电磁波在导波中传播的影响没有。

　　6、雾和泡沫对测量没有影响，电磁波不会在空间中传播，雾不会引起信号衰减，泡沫也不会散射信号而失去能量。

　　7 .介质在导波上的沉积和污染对液位测量的影响小。 介质对探针的污染对测量液位的影响分为膜状污染和桥2种。

　　膜状污垢是液面水平下降时，高粘度液体或轻油浆在探针上形成的被复层。 由于这种污垢均匀地涂复在探针上，因此对测量几乎没有影响，但是架桥性污垢的形成会引起明显的测量误差，块状或条纹状的介质污垢附着在导波体上，或者桥接在两个导波体之间，在这一点上就能测量假液位。 导波雷达液位测量技术的进一步发展可以减少或消除这种测量误差。8、导波雷达水平计的价格基本上与其他常用的水平测量仪(例如，浮动水平计等)等同，远低于正常交流电力、电磁波在空间中传播的正常雷达水平计。

　　导波雷达液位计的功能特性

　　用导波雷达液位计测量液位是合适的方法

　　导波雷达液位计测量不受水箱形状的影响

　　导波雷达液位计不受介电常数、温度、压力、密度的影响

　　不受仓库表面变动、粉尘、蒸汽、泡沫的影响

　　导波雷达液位计的测量长度可以灵活改变，不需要标定

　　测定结果为高精度、再现性、高分辨率

　　测量范围是二十四米

　　适用介质温度范围-50 600

　　适用压力范围为40bar

　　导波雷达液位计有多种探针类型和材质

　　可以选择数字显示

　　导波雷达液位计的安装

　　1 )顶部直接安装，导波雷达的导波杆直接安装在容器的上端，安装方式有螺钉和法兰两种，一般插入容器内部的导波杆的长度在设计要求的测量范围内。

　　2 )安装测量筒，导波雷达的导波杆安装在测量筒的上端，测量筒连接到容器上，一般测量筒的侧方连接口的距离在设计要求的测量范围内。

　　导波雷达液位计原理

　　从波雷达发射的高频微波脉冲沿着探测单元传播，遇到被测量介质，介电常数急剧变化，引起反射，部分脉冲能量被反射回来。 所述发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。

　　在容器中存在两种不同的介质，上层介质的介电常数小，下层介质的介电常数大的情况下，当高频微脉冲沿探针向上层介质传播时，由于该介电常数小，所以少的能量在该层的界面反射，大部分能量在上层的因此，导波雷达是一种可以测量两种不同介质的接口，其测量条件是上层介质不导电，或者介电常数比下层介质小10以上。

　　本文章主要介绍了:如何购买雷达液位计,雷达液位计 软报警,导波雷达液位计如何测量液位的等信息

　　Eclipse?706型

　　高性能

　　导波雷达液位变送器

　　概述用于测量液位，界面，体积和流量

　　一代的Eclipse?706型高性能导波雷达液位计是

　　一款二线制，24VDC回路供电的液位变送器，采用的是历经

　　实践检验的导波雷达((GWR)技术。这款集成了众多工程经

　　验和技术的位于科技前沿的液位变送器，所提供的测

　　量性能显著高于其它诸多传统的测量技术。

　　专利的“开关二管”技术以及全面的探杆系列使得

　　这款变送器可以适用于各种不同工况，无论是轻质碳氢化

　　合物或是水基溶液，都可以从容应对。

　　早在1998年，Magnetrol?公司首次将这种设计的

　　双腔体，45°仰角的变送器表头引入到工业仪表领域，为接

　　线、组态以及LCD读数带来了大的便利；如今，带有仰

　　角和双腔体结构的变送器表头结构在行业内已经是司空见

　　惯。

　　706型变送器适用于探杆类型并可互换，其更为出

　　的性，可用于严格的SIL2硬件等级的回路中。应用

　　?

　　Eclipse706系列同时支持FDT/DTM及EDDL标准，

　　以方便观察仪表组态和自诊断信息，如在PACTwareTM，介质:液体、固体或浆液；从轻质碳氢化合物到水基的溶

　　AMS设备管理以及各种HART?现场通讯器上读取回波信液(介电常数范围为ε=1.2一100)。

　　r

　　号的波形图。容器:在探杆所能满足的温度和压力范围内的大多数工

　　艺罐或储罐。

　　工况:几乎液位测量和控制的场合，如:蒸汽、泡沫、

　　搅拌、鼓泡、沸腾、液位迅速变化，低液位和介质介电常数或

　　介质密度变化等，这些工况下均可使用。

　　Eclipse?706DTM

　　特点

　　多变量的2线制，24VDC回路供电的液位变送器，可用内置2种标准水槽和4种标准堰渠的流量计算，用于提

　　于测量液位、界面、体积或流量。供流量测量。

　　前端二管切换技术提供了一流的信号强度和佳的信可以自定义流体方程式用于规堰渠的流量测量。

　　噪比，大的提高了在低介电常数工况时的测量性能。360°可旋转表头，可在不泄压的情况下将其从探杆上拆

　　液位测量结果不受到介质理化性质变化的影响。卸。

　　无需通过调整实际液位高度进行标定。探杆高可耐+450°C/431bar(+850°F/6250psi)。

　　选用具有“防溢出”功能的探杆无需算法即可直接在蒸汽工况下，当安装在侧部连接的腔体中时高可耐

　　测量出直到过程连接密封处的真实液位高度。

　　(导波雷达液位计如何测量液位的)

　　星创雷达料位计的技术特点和性能优势:

　　雷达料位计采用了上述的回波处理和数据处理技术，加上雷达波本身频率高，穿透性能好的特点，所以，雷达料位计具有比接触式料位计和同类非接触料位计更加优良的性能。

　　①可在恶劣条件下连续准确地测量。

　　例如（腐蚀性的工况，粉尘将强的工况，高温工况，易结露结巴工况，易燃易爆的环境等）准确连续的测量。

　　②操作简单，调试方便

　　输出4-20ma两线制模拟量信号。可通过面板按键设置量程设置低限和高限，可通过液晶显示屏查看回波曲线。可同过hart手操器更改参数。也可以通过rs232hart通讯模块连接计算机，通过上位软件调整雷达料位计的内部参数。

　　(导波雷达液位计如何测量液位的)

　　通过同一根两芯线的连接电缆来供电和发送电流信号。视采用的仪表的型式，工作电压有所不同。请依照DINEN61140VDE0140-1的规定，确保供电回路与电网回路的分离。

　　供电装置的数据:

　　■工作电压

　　––9.6…35VDC

　　––12…35VDC

　　■的剩余波纹度-非防爆型设备，防爆(ia)型设备

　　––用于9.6V

　　––用于18V

　　请兼顾到对工作电压的以下附加影响:

　　■在额定载荷下(如当出现故障信息时传感器电流为20.5mA或22mA时)供电

　　装置的输出口电压更低

　　■在电流回路中其它仪表的影响(参见各仪表使用说明书中"技术参数"一章中的负载值)

　　(导波雷达液位计如何测量液位的)

　　雷达技术在诸多实际应用中久经考验，具有很多优势。

　　它不仅不受温度、风、雾或雨的影响，而且也无需补偿因温度的变化而引起的信号运行时间。

　　一个重要优势是+的测量精度。

　　德国的产品专家专门制作了维动画模拟污水处理厂的整个流程，并且提供了每一个物位及压力测量点的解决方案，欢迎大家浏览网站..了解具体的行业应用。

　　对于未来在年的规划，每个、每个厂家都有自己的战略，李强先生表示，德国在为用户解决实际的问题中实现自我价值的提升，一般年会有一个产品的升级换代，推出新的产品和新的测量方式，满足不同用户的需求和不同的现场应用需求敬请大家期待。
