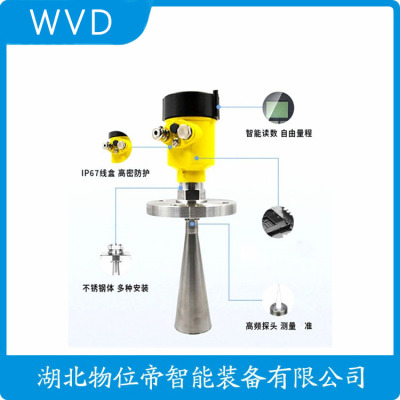

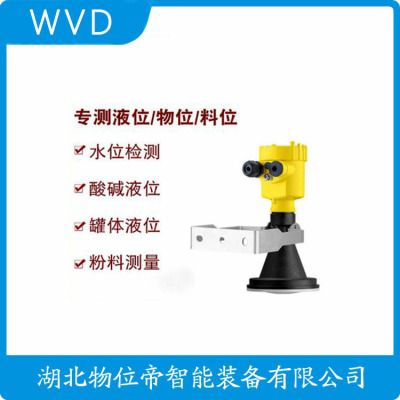

ZDW91ABFKMAL雷达物位计产地货源
防爆安全认证与防护等级
化工领域需满足ATEX/IECEx防爆认证，隔爆型（Ex d）外壳可承受内部1.5MPa爆炸压力。本安型（Ex ia）设计将回路能量限制在1.2W以下，适用于Zone 0区。传感器整体防护等级达IP68，可短时浸入10米水深。某海上平台应用案例显示，通过SIL3认证的冗余传感器系统，平均无故障时间（MTBF）超过15年。最新光纤传感技术彻底消除电火花风险，已应用于氢气储罐监测。
导波雷达液位计的详细介绍
导波雷达液位计是一种液体高度测量仪，其设计基于时间行程的原理。 测量开始后，雷达波以光速运行，运行时间可以用电子元件转换为物位信号。
仪表测量从基准点到材料表面的距离，探针发出高频脉冲沿电缆传播。 当脉冲撞到水位表面时，在原路上反射回来，被仪表内的接收机接收，将时间信号转换成物理信号。
导波雷达液位计测量结果准确，不受以下因素影响
水体密度、固体材料松散情况、温度、投入时粉尘、水体表面泡沫等不影响测量。 使用同轴棒式探针的测量不受罐体和短管内部结构的影响，可以更换探针和探针。
轨道雷达液位计的优点:
雷达水位计可连续测量水体、粒子和浆料等，测量结果不受介质种类、周围环境温度变化、惰性气体和蒸汽、粉尘、泡沫等影响。
测量精度为5mm，量程为60米，即使在250的高温、40公里的高压环境下，事项也能够测量，雷达液位计也适用于爆炸危险区域。
耐蚀性高:轨道雷达液位计应用于水液罐、酸碱罐、浆罐、固体颗粒、小型储油箱。 各种导电性、非导电性介质、腐蚀性介质。
导波雷达液位计原理
导波雷达液位计是一种非接触式的液位测量仪表，广泛应用于石油化工、电力、冶金、水处理等行业。它利用微波（或超声波）技术，通过发射和接收电磁波，检测液体表面与探头之间的反射信号，从而测量液体的高度。本文将详细介绍导波雷达液位计的原理及其优点。
一、导波雷达液位计原理
1. 发射原理
导波雷达液位计的发射原理是利用微波（或超声波）技术，通过天线向被测液体发射一定频率的电磁波。当电磁波遇到被测液体时，部分能量会被吸收，另一部分能量会反射回天线。反射回来的信号强度与被测液体的高度有关。
2. 接收原理
导波雷达液位计的接收原理是利用天线接收反射回来的电磁波。由于电磁波在空气中传播速度较快，因此反射回来的信号具有较强的时间延迟。通过对这些信号进行处理，可以计算出电磁波从发射到接收所需的时间，从而推算出液体的高度。
3. 数据处理与显示
导波雷达液位计的数据处理主要包括对反射信号的时间延迟进行计算和处理。根据电磁波传播速度和传播距离的关系，可以计算出液体的高度。同时，导波雷达液位计还可以将测量结果以数字形式显示出来，方便用户进行实时监控和调整。
二、导波雷达液位计的优点
1. 非接触式测量:导波雷达液位计无需与被测液体直接接触，避免了传统液位测量方法中可能出现的污染、磨损等问题。
2. 高精度测量:导波雷达液位计采用的微波（或超声波）技术，能够实现对液体高度的测量，误差范围通常在±0.1%以内。
3. 适用范围广:导波雷达液位计可用于各种类型的液体测量，如水、油、酸碱等，且不受介质密度、温度、压力等参数的影响。
4. 抗干扰能力强:导波雷达液位计采用的信号处理技术，能够在复杂的环境中稳定工作，不易受到外部干扰的影响。
5. 易于安装和维护:导波雷达液位计结构简单，安装方便，维护成本较低。同时，其无易损件，使用寿命长。
总之，导波雷达液位计凭借其非接触式测量、高精度、抗干扰能力强等优点，在各行业得到了广泛的应用。随着科技的不断发展，导波雷达液位计的性能将进一步提高，为人们的生产生活带来更多便利。
ZDW91ABFKMAL雷达物位计产地货源
如下图回波曲线所示，此时的液位是0.88m，界位是0.323m，油层厚度是0.56m，分别输出到罐旁表显示，三路4~20mA信号输出到中控室。个回波是油面液位回波，第二个回波是油水界面回波，回波强度很好。测量稳定，取得了良好的测量效果。
▲ 回波曲线清晰
▲ 测试数据稳定
UDR1000-54测量优势:
1. 导波雷达界面测量不受介质密度变化的影响，因此测量、。
2. 可实现界面和液面的同时测量和输出，不受满罐影响。
3. 在满罐和非满罐情况前均可实现界位和液位的测量。
4. 导波雷达是微波测量原理，受工况环境因素影响小，测量更。
5. 导波雷达可以实现免调试、免维护。
6. 支持油在下水在上测量。
因此，在油水界面和油层厚度测量上，相对于电浮筒和差压液位计，UDR1000-54系列导波雷达界位计可以实现更加，同时使用又更加简单方便的界面测量，是界位测量仪表的选择。
导波雷达测量界面的原理
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时部分反射回来，得到液面回波；剩余部分穿过上层介质继续传播，遇到界面二次反射，得到界面回波；回波被仪表内的接收器接收，并将距离信号转化为液面信号和界面信号。
雷达物位计是物位仪表一种常用产品类型，具有测量、性能稳定、性高、维护简便、适用范围广等优点。可安装于各种金属、非金属容器或管道内，对液体、浆料及颗粒料的物位进行测量，适用于粉尘、温度、压力变化大、有惰性气体及蒸汽存在的场合。那么，雷达物位计的种类和应用具体有哪些呢？
一、产品分类
按工作方式划分，雷达物位计可分为接触式雷达物位计和非接触式雷达物位计，具体如下:
1．非接触式（射空雷达） 雷达物位计
非接触式雷达物位计常用喇叭或杆式天线来发射与接收微波，仪表安装在料仓顶部，不与被测介质接触，微波在料仓上部空间传播与返回。
非接触式雷达物位计，按照微波的波形又可分为脉冲雷达物位计和调频连续波雷达物位计。
2．接触式雷达物位计
接触式雷达物位计一般采用金属波导体（杆或钢缆）来传导微波，仪表从仓顶安装，导波直达仓底，发射的微波沿波导体外部向下传播，在到达物料面时被反射，沿波导体返回发射器被接收。
这种可以通过导波线或导波杆直接接触所测物料来测量的接触式雷达物位计，主要是导波雷达物位计，根据其采用的金属波导体不同，又可进一步细分为:缆式（单/双）、杆式（单/双）和同轴导波雷达物位计。
相比接触式雷达物位计，非接触式雷达物位计具有安装简单、维护量少、使用方式灵活、不受仓内粉尘、温度等因素的影响等优点，是近年来发展快的一种测量仪器。
二、技术原理
1．脉冲雷达物位计
脉冲雷达物位计将发射微波脉冲，以光速（在空气中）传播，碰到被测介质表面（介电常数大于传播介质的介电常数），部分微波被反射回来（反射量取决于料面平整度/介电常数大小），被同一天线接收，介质的反射量（率）越大，信号就越强，越好测量；反射量（率）越小，信号就越弱，越容易受干扰。准确的识别发射脉冲与接收脉冲的时间间隔△t，从而进一步计算出天线到被测介质表面的距离D。
脉冲雷达原理图
2．调频连续波雷达物位计
FMCW雷达用24GHZ作为测量基频（载频），2GHZ为调节频宽, 整个扫描时间为7ms，完成一次线性扫描，信号发射后，经过一定的时间延迟后，接受到回波信号。在线性扫频中产生的时间差，将正比例液位距离，由于有许多反射波，将的回波时间进行傅立叶（FFT）变换，将时间信号转换成有一定能量的频谱，视频谱比较高和比较陡的信号为有用信号。
调频连续波雷达物位计原理图
3．导波雷达物位计
导波雷达发出高频微波脉冲沿着探测组件（钢索或者钢管）传播，当遇到被测介质时，由于介电常数突变，引起发射，一部分脉冲能量被发射回来。发射脉冲与反射回来的脉冲的时间间隔与被测介质的距离成正比。
三、应用区别
雷达物位计的应用范围很广泛，涵盖了电力、钢铁、冶金、水泥、石油化工、造纸、食品等领域，但是应用不同原理的雷达物位计，其解决的应用工况也各有不同。
脉冲雷达物位计一般可以用于大部分应用场合，主要针对圆柱形、35米以内罐体介质的液位测量；但对于球形罐或者带有搅拌功能的液体储罐，就需要使用导波雷达物位计进行测量；而针对大量程、粉尘较大的容器或储罐，就使用能量大、抗干扰能力强的调频连续波雷达物位计。
导波雷达液位计是依据时域反射原理（TDR）为基础的雷达液位计，采用高频振荡器作为电磁脉冲发生体，发射电磁脉冲，沿导波缆或导波杆向下传播，当遇到被测介质表面时，雷达液位计的部分电磁脉冲被反射回来，形成回波。并沿相同路径返回到脉冲发射装置，通过测量发射波与反射波的运行时间，经 t=2d/c 公式，计算得出液位高度。
根据图（a）所示，导波雷达液位计发射电磁脉冲时，在通过导波缆顶部的时候，由于距发射端较近，会产生一个虚假回波，可通过滤除虚假回波，来消除干扰。电磁脉冲沿导波缆向下传播时，当信号到达被测介质表面时，回波一部分会被反射，并在回波曲线上产生一个阶跃性变化。另外一部分信号仍然会继续向下传播，直到损耗在不断发射中。液位计通过检测出液位回波和顶部发射回波之间的时间差，根据这个时间差，经过智能化信号处理器，进行计算就可以得到液位的高度。
从图（b）可以看出，在空罐的时候，没有液位就不会检测到液位回波信号，但是顶部虚假回波同样会存在，电磁脉冲传输到导波缆的底部，罐底会产生一个回波。假如罐体内有两种不相溶的介质，由于密度不同，两种介质会分为上下两层。如果且这两种介质的介电常数相差大，那么就可以通过回波信号的不同来判断两种介质的界面，进而计算出两种介质的高度以及界面的高度。由于电磁脉冲是通过导波缆向下传播，信号衰减比较小，因而可以测量低介电常数的介质。一般情况下被测介质的相对介电常数越大，反射回来的脉冲信号就越强。也就更容易区分出虚假回波。更容易得到真实液位。比如水比甲醇更容易测量。
介质的相对介电常数是表征介质化的一个物理量，它是由介质本身的属性决定的。因此，介质不同，相对介电常数也不同。被测介质的介电常数大小直接影响高频脉冲信号的反射率。当电磁脉冲到达介质表面时，电磁波会发生反射和折射。相对介电常数越大，则反射的损耗越小，相反相对介电常数越小，则发射的损耗越大，信号衰减的越严重。当被测介质的电导率大于10mS/cm，则会反射回来，即回波信号越强。由于过小的相对介电常数会导致信号度衰减。因而每一种导波雷达液位计都具有一项小相对介电常数，确保雷达液位计能够正常使用。不同公司的导波雷达液位计在结构设计上不同，对小相对介电常数的要求也不同。
ZDW91ABFKMAL雷达物位计产地货源
——Shenzhen Jiwei Automations Ltd.——
百 · 科
雷达物位计作为一种的非接触式物位测量仪表，其工作原理基于电磁波的传播和反射特性。
本文将详细介绍计为Rada-11雷达物位计的工作原理，包括发射雷达波束、波束与物体互作、检测反射波时间、计算物位高度、显示输出结果等方面，并探讨其在多种应用环境中的表现以及高测量准确度的特点。
Rada-11雷达物位计
一、发射雷达波束
计为Rada-11雷达物位计通过内置的发射器向目标物体发射高频雷达波束。
这些波束通常以脉冲或连续波的形式发射，具有特定的频率和波形。
发射的雷达波束在空间中传播，直到遇到目标物体。
二、波束与物体互作
当雷达波束遇到目标物体时，部分波束能量会被物体表面反射回来。
反射的波束能量取决于物体的材质、形状、大小以及表面特性等因素。
物体的不同特性会对反射波束产生不同的影响，这也是雷达物位计能够区分不同物体的关键。
当雷达波束遇到目标物体时，
部分波束能量会被物体表面反射回来
三、检测反射波时间
雷达物位计通过内置的接收器检测反射回来的波束。
接收器会记录从发射波束到接收反射波束的时间差。
这个时间差与雷达波束的传播速度（即光速）相乘，可以得到雷达波束与目标物体之间的距离。
四、计算物位高度
基于接收到的反射波时间，雷达物位计可以计算出目标物体的距离。
在物位测量中，这个距离即为物位高度。
通过一定的算法和数据处理，雷达物位计可以将这个距离转换为实际的物位高度值。
基于接收到的反射波时间，
雷达物位计可以计算出目标物体的距离
五、显示输出结果
雷达物位计通常配备有显示模块或通讯接口，用于将计算得到的物位高度值进行显示或输出。
用户可以通过显示模块直接查看当前的物位高度，也可以通过通讯接口将数输到上位机或控制系统进行进一步处理和分析。
六、多种应用环境
计为Rada-11雷达物位计凭借其的性能，适用于多种应用环境。
无论是室内还是室外，无论是液体还是固体物料，雷达物位计提供的物位测量解决方案。
同时，雷达物位计还具有一定的抗干扰能力，能够在复杂的电磁环境中正常工作。
Rada-11雷达物位计凭借其的性能，
适用于多种应用环境
七、测量准确度高
雷达物位计的测量准确度高，通常可以达到毫米级甚至更高的精度。
这得益于其采用的高频雷达波束和的信号处理技术。
高频雷达波束具有较短的波长和较好的穿透能力，能够更准确地测量物体的距离和高度。
同时，计为Rada-11雷达物位计还采用了一系列算法和校正方法，以消除环境因素和干扰对测量结果的影响，从而提高测量准确度。
计为Rada-11雷达物位计还采用
了一系列算法和校正方法，以消除
环境因素和干扰对测量结果
的影响，从而提高测量准确度
八、原理总结
综上所述，雷达物位计通过发射雷达波束、检测反射波时间、计算物位高度等步骤实现对目标物体的非接触式测量。
其工作原理简单明了，同时具有较高的测量准确度和广泛的应用范围。
在实际应用中，雷达物位计已成为许多行业进行物位测量的重要工具之一。
