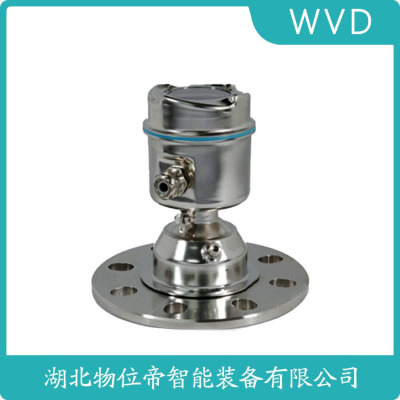

WP-RD204SB1BSC2LAMWC雷达料位计
雷达物位计的校准与精度验证
出厂校准使用标准靶板（RCS=1000m²），模拟不同距离下的回波强度。现场验证可采用空高法，与人工检尺比对误差应＜0.1%FS。某粮油储罐实测发现，温度梯度导致的传播速度变化会引起0.3%的测量偏差。最新自校准技术利用罐底固定反射体作为参考，实时补偿介质介电常数波动。值得注意的是，导波雷达需定期检查探杆状态，机械应力可能导致1m探杆产生2mm的测量误差。
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。< 连接电缆的安装
电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
VEGACL63.XXFGDHKMXX L=1400mmVEGA PULS68.CXEGD2HKMXX
PMC133-1R1F2P6G1K （0-2MPA）
VEGA FX62.XXAGD-1HKMXX
SON62.XXANHDMXX （0－－5.3米 4－－20MA输出 ）
PS68.XXEFK2HAMAX
PMC531-D50A2P6F1ZTP41-P200A38 0-0.6MPA
PMC531-D50A2P6F1ZT 量程0-60KP
PS68.CXEGD2HANAX
FLEX62.XXAFE1HAMX
FLEX61-CXAAL1HKMXX L=3M
PS65.XXKNPHKMXX
SWING61.XXGAVXMTL
PMC133-1R1F2P6F3ZT（-0.1-0Mpa）P30 - 10012
PMD235-KB4D2EB2C
PMC41-RE11P2J11R1G0L3T
PMC534-11FA2P6T
FMD630-KS4F2EA1CQ2[L3]
PMC534-11EA2F6[T]
PMC133-1R1F2F6[T]
WP-RD204SB1BSC2LAMWC雷达料位计
多次回波可能比真正回波的信号幅度还大，因为顶部可以集中多个回波。所以不能安装在中心位置。注:① 正确 ② 错误
当罐中有障碍物影响测量时，要加装反射板才能正常测量。
注:① 正确 ② 错误
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。
