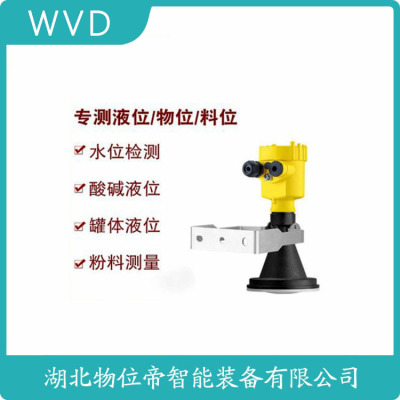

FX81-ADEWSYHXDNAX导波雷达液位计促销
ZPRD701导波雷达液位计既可以测量液体，也可以测量固体,是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。可发出高频率微波，沿着探杆传播，由于遇到被测介质，介电常数突变，引起反射。发射脉冲与反射脉冲的时间间隔与被测量介质的距离成正比。同时，导波雷达也可以测量两种不同介质的界面，充分利用介质的介电常数的不同。但测量条件是上层介质不导电，或其介电常数比下层介质介电常数小10倍以上。脉冲的工作方式可测小介电常数介质，并适用于各种金属，非金属容器内,对人体及环境无伤害。导波雷达物位计可采用螺纹连接，螺纹的长度不要超过150mm，还可以采用在短管上安装。理想的短管直径小于150mm，高度小于150mm，若安装于较长的短管上，应底部固定缆绳或选用对中支架以避免缆绳与短管末端接触。当仪表需要安装于直径大于200mm短管时，短管内壁产生回波，在介质介电常数低的情况下会引起测量误差。因此，对于一个直径为200mm或250mm的短管，需要选一个带“喇叭接口”的法兰。尽量避免安装在直径大于250mm的短管上。导波雷达物位计无论是缆式或杆式若想仪表工作正常，过程连接表面应为金属。当仪表装在塑料罐上时，若罐顶也是塑料或其它非导电材质时，仪表需要配金属法兰，若采用螺纹连接，需配一块金属板。
ZPRD701导波雷达液位计
ZPRD701导波雷达液位计应用:煤堆、原煤仓、燃料仓、蓄水池、废气净化罐、仓泵、灰库、油箱等；原油或成品油储罐、三相分离器、沉降罐、污水罐及油水界面、钻探泥浆罐等；原油蒸馏塔、原料和中间料仓、反应罐、氨水罐、固体料仓、分离器等；矿石料仓、矿石粉碎机、原料仓、辅料仓、高炉、氧化铝粉仓、电解池缓冲罐等；石料仓、生料仓、水泥仓、煤粉仓、炉渣存储仓等；蓄水池、污水池、水处理罐、沉淀池、深井、饮用水网络等；原料仓、储料塔、干燥鼓、化学物料存储仓等；采石场、食品、制、、造船等行业等.
ZPRD701导波雷达液位计技术参数:
参数: 工作频率:6.8GHZ
测量范围:缆式:0-30m；杆式、同轴式:0-6m
重复性:±0.1% ±0.2% ±0.3% ±0.5%
分辨率:1mm
采样:回波采样55 次/s
响应速度:>0.2S（根据具体使用情况而定）
输出电流信号:4-20mA
精度:固体散料测量的特殊挑战
低介电常数粉料（ε<2.5）易导致信号衰减，80GHz雷达通过4°窄波束和增强发射功率（20mW）提升检测能力。某水泥厂实测表明，生料粉仓中26GHz雷达回波仅-90dBm，而80GHz型号达-65dBm。粉尘环境需配置0.3MPa空气吹扫装置，防止天线积灰。最新多目标识别算法可区分下落物料与料位面，动态误差控制在0.5%FS内。料仓倾斜时，三维建模技术自动补偿斜面导致的测量偏差。

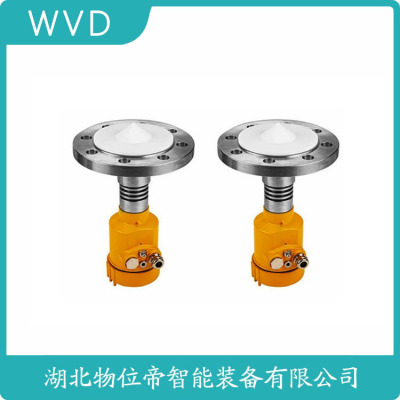

FX81-ADEWSYHXDNAX导波雷达液位计促销
导波雷达液位计是化学工业中的液位计。 从导波雷达发出的高频微波脉冲沿着感知单元(钢丝绳或钢棒)传播，遇到被测定介质，介电常数急变而引起反射，脉冲能量的一部分被反射。 发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。 导波雷达液位计是基于这个原理开发的。
导波雷达液位计的优点
1 .功耗低。 GWR输出给导波探测器的信号能量小，是正常雷达发射能量[1mW]的约10%约0.1mW]。 这是因为导波为从信号到液面的往返传输提供了有效的通路，使信号衰减保持在限度，能够测量介电常数低的介质液位，而且导波雷达的功耗小，所以采用回路电力而不是单独的交流电力，大幅度节省了安装费用。
2 .由于信号在导波中传播不受液面变动和罐中的障碍物等的影响，所以计量器接收的返回信号的能量相应强，约为发射的能量的20% (既定的0.02mW] )，而且返回信号中的干扰性杂波信号小，除测量信号外
3 .介电常数的变化对测量性能没有明显的影响。 导波雷达和普通的雷达一样，使用传输时间测定介质液位，从烃类[介电常数2~3]液体表面或水[介电常数80]面反射回来的时间相同，不同的只是信号宽度[强度]的不同。 普通雷达考虑介质的影响，比较回来的各种信号很难从杂波信号中检测出真液位信号，但是导波雷达只需要测量电磁波的传输时间，不需要信号的处理和识别。
4、光速的电磁波一定，不需要为了改变仪表范围而进行移动，不需要现场标定，只要在现场输入相关参数就可以使用。 多个仪表在检查台几分钟就完成了构成调整，构成时，需要连接24VDC的电源，提供每个罐的测定参数。
5 .介质密度的变化不影响测量，介质密度的变化影响浸渍在介质中的物体受到的浮力，但电磁波在导波中传播的影响没有。
6、雾和泡沫对测量没有影响，电磁波不会在空间中传播，雾不会引起信号衰减，泡沫也不会散射信号而失去能量。
7 .介质在导波上的沉积和污染对液位测量的影响小。 介质对探针的污染对测量液位的影响分为膜状污染和桥2种。
膜状污垢是液面水平下降时，高粘度液体或轻油浆在探针上形成的被复层。 由于这种污垢均匀地涂复在探针上，因此对测量几乎没有影响，但是架桥性污垢的形成会引起明显的测量误差，块状或条纹状的介质污垢附着在导波体上，或者桥接在两个导波体之间，在这一点上就能测量假液位。 导波雷达液位测量技术的进一步发展可以减少或消除这种测量误差。8、导波雷达水平计的价格基本上与其他常用的水平测量仪(例如，浮动水平计等)等同，远低于正常交流电力、电磁波在空间中传播的正常雷达水平计。
导波雷达液位计的功能特性
用导波雷达液位计测量液位是合适的方法
导波雷达液位计测量不受水箱形状的影响
导波雷达液位计不受介电常数、温度、压力、密度的影响
不受仓库表面变动、粉尘、蒸汽、泡沫的影响
导波雷达液位计的测量长度可以灵活改变，不需要标定
测定结果为高精度、再现性、高分辨率
测量范围是二十四米
适用介质温度范围-50 600
适用压力范围为40bar
导波雷达液位计有多种探针类型和材质
可以选择数字显示
导波雷达液位计的安装
1 )顶部直接安装，导波雷达的导波杆直接安装在容器的上端，安装方式有螺钉和法兰两种，一般插入容器内部的导波杆的长度在设计要求的测量范围内。
2 )安装测量筒，导波雷达的导波杆安装在测量筒的上端，测量筒连接到容器上，一般测量筒的侧方连接口的距离在设计要求的测量范围内。
导波雷达液位计原理
从波雷达发射的高频微波脉冲沿着探测单元传播，遇到被测量介质，介电常数急剧变化，引起反射，部分脉冲能量被反射回来。 所述发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。
在容器中存在两种不同的介质，上层介质的介电常数小，下层介质的介电常数大的情况下，当高频微脉冲沿探针向上层介质传播时，由于该介电常数小，所以少的能量在该层的界面反射，大部分能量在上层的因此，导波雷达是一种可以测量两种不同介质的接口，其测量条件是上层介质不导电，或者介电常数比下层介质小10以上。
摘 要: 液位测量是核电站自动控制系统中的重要组成部分。导波雷达液位计基于电磁波时域反射( TDＲ) 原理，具有受环境影响小、测量精度高等特点。导波雷达液位计作为一种新型的液位测量手段，已经在核电领域有了广泛的应用，但是在其应用过程中也遇到了一定的问题。针对福清核电汽水分离再热系统疏水箱液位计频繁出现的支撑件破碎、密封失效以及蒸汽补偿漂移等问题，进行了原因分析并给出了解决措施。通过对导波雷达液位计的改造，使得导波雷达液位计在核电高温蒸汽系统中得到了应用，提高了汽水分离再热疏水液位测量的性，保障了机组运行。该研究对推动导波雷达液位计在蒸汽系统中应用提供有力支持，对导波雷达这种新型液位计未来在更多测量环境中的应用起到了积作用。wfP压力变送器_差压变送器_液位变送器_温度变送器
引言
导波雷达液位计作为一种新兴的液位测量仪表，克服了传统仪表的不足，在核电厂的应用逐渐增多。但导波雷达液位计在高温高压蒸汽系统使用时，还存在一些不足，导致系统液位测量失真［1］。汽水分离再热系统是核电厂汽轮机的重要辅助系统，主要应用于汽轮机运行期间，通过控制进入二级再
热管束的蒸汽量，对高压缸排气进行和再热，使进入低压缸的蒸汽有一定的过热度。其应用改善了汽轮机低压缸的工作条件，提高了汽轮机的相对内效率，减少了湿蒸汽对汽轮机零部件的刷蚀。在福清 1 ～ 4 号机组调试及运行期间，汽水分离再热系统二级疏水箱液位计多次出现故障，如液位计探杆泄漏、测量失效等。针对二级疏水箱液位计问题，采用新型测量方案，对汽水分析再热系统二级疏水液位测量作优化改进。
1 导波雷达物位计测量原理及特点
( 1) 导波雷达液位计的工作原理。
导波雷达液位计基于电磁波时域反射原理［2］，由电磁波发生器发射一个电磁脉冲信号发射到导波体上，以导波体作为信号的传输载体。当遇到被测介质表面时，部分信号被反射形成回波并沿相同路径返回脉冲发射装置。发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，测量发射与反射脉冲［3］。导波雷达液位计测量原理如图 1 所示。
导波雷达液位计测量原理图
( 2) 导波雷达液位计的测量特点。
①电磁波信号沿导波杆传输可消除假回波信号，减少信号丢失。
②整个测量装置无活动部件，无机械磨损。
③安装调试方便。
④不受介质 密度变 化 的 影 响 ( 但 是 需 要 单 一 介质) 。
⑤使用与高温、高压的物位测量。
2 现有设计缺陷导致测量不稳定的原因分析
核电厂二回路液位控制是核电厂重要的控制系统之一，其测量环境需考虑真空、高温、泡沫等多方面因素。传统液位仪表因其固有原理，无法通过自身技术的改进来消除误差。故本文采用了导波雷达液位计［4］。但在机组运行过程中，汽水分离再热系统原有导波雷达液位计导波杆的支撑件会破碎，支撑件碎片会进入到二回路系统中，形成异物，危及机组［5］。同时，导波杆内支撑件破碎后，因振动、冲击等因素会导致导波杆触碰到水位测量筒，使液位测量产生跳变，存在汽水分离再热系统二级隔离风险。受制于现场使用条件，汽水分离再热器二级疏水箱内充满饱和蒸汽。蒸汽是性气体，即蒸汽的介电常数会根据环境的压力、温度而改变。介电常数的变化会影响电磁波的传播速度。波速度公式为&&&&&&&&&&&&&&&&&&&
由式( 1) 可见，当介质的介电常数变化，则波速度会随之变化。由于电磁波在不同介质中的传输速度不同，比如在空气中的传输速度比在蒸汽中传输速度大，因此 汽 水 分 离 再 热 系 统 ( gas-liquid seperate system，GSS) 二级疏水箱液位计选用的都是蒸汽型导波雷达液位计［7］。
经统计，在功率运行期间，汽水分离再热系统二级液位计共计出现缺陷 91 项。其中，导波雷达液位计漏汽缺陷共计 38 项，二级疏水箱液位计偏差大共计 46项，因仪表故障导致通道测量不可用共计 7 项。
根据现场液位计缺陷情况来看，目前汽水分离再热系统二级液位计主要存在以下故障。
①液位计探杆支撑杆破碎。经分析，原汽水分离再热系统二级液位计所用的高温型导波雷达液位计，其探杆支撑件采用聚醚醚酮( PEEK) ［8］高分子合成材料。在运行过程中，该支撑件会逐渐脆化，在系统冲击工况下破裂。处理方式: 在测量系统改进前，机组只能通过每次大修期间，对探杆进行定期更换。
②液位计探杆密封失效。液位计探杆内部密封件采用 PEEK 材料进行隔热，靠近连接部位采用 2 个 O型圈进行密封。O 型圈耐温范围为 150 ℃ 。因汽水分离再热系统二级疏水箱内部温度达 280 ℃ ，探杆隔热材料失效，进而使 O 型圈失效，探杆密封泄漏，测量闪发质量位。处理方式: 目前出现探杆密封失效后，无法进行更换。
③液位计冷热态工况，液位测量出现偏差。液位计大修冷态调试时，3 支液位计偏差小于 20 mm。但汽轮机冲转并网后，因系统温度上升，3 支液位计偏差会达到 100 mm。在机组运行时间长后，液位计偏差也会逐渐增加，导致偏差超过 100 mm。处理方式: 目前只能在热态后，对偏差大液位计进行修正。机组功率运行后，每周定期巡检方式，检查液位计偏差，并及时进行修正。
3 改进方案
3． 1 导波雷达液位计支撑件改进
原汽水分离再热系统二级导波雷达液位计采用PEEK 支撑件，同时也作为探杆隔热材料。PEEK 是芳香族结晶型热塑性高分子材料。PEEK 玻璃化转变温度为 143 ℃ ，其熔点为 334 ℃ 。这种材料耐抗有机和水环境，具有优良的化学性、热稳定性和抗氧化性。目前，应用汽水分离再热系统二级疏水箱实际运行温度为 280 ℃ ，仪表的设计温度为350 ℃ ，而 PEEK 物理特性耐温只有 250 ℃ ，因此运行时间过长会产生变形或碎裂。
为应对导波雷达液位计支撑件破碎及密封失效情况，此次支撑件设计采用 99． 7% 纯度的 Al2 O3 陶瓷材料［8］。该材料具有硬度大、耐磨性能好、质量轻等特点。其熔点在 2 000 ℃ 以上，具有良好的导热性、缘性以及透光性，介电常数为 9． 0 左右，适用于高温蒸汽型导波雷达液位计测量原理。Al2 O3 陶瓷的物理和力学特性如表 1 所示。
改进后探杆内部结构精密。蒸汽部分主元件采用氧化铝陶瓷，不会因为温度增高而变形、渗漏。密封元件采用耐高温的石墨密封 Graphite，是目前仪表产品在高温蒸汽方面的理想材料。其物理性能远远优于以前使用的 PF128、PEEK、铝矾土等材质，十分稳定。该结构整体密封结合紧密，可杜蒸汽进入。
3． 2 导波雷达液位计高温补偿改进
原汽水分离再热系统二级导波雷达液位计采用点补偿方式，补偿点到电磁波发射口距离为 125 mm。如果测量点以上或者测量点位置有凝露或者误差，会放大传导到下方实际液位测量。为了地说明上述结论，定义系数 K。
导波雷达液位计主要由雷达变送器、过程密封件和导波杆三部分组成。表头内部安装雷达变送器，采用一次压铸成型的双室结构，带LCD显示，大多数情况下可以向任意方向旋转，便于现场观察。根据不同的环境条件选择相应表头材质，常规条件下可以选择聚氨酯涂层，沿海地区可以考虑316ss等耐腐蚀性不锈钢。导波杆共分为两 类五种，即硬杆类，包括同轴、单杆和双杆三种;软缆类，包括单缆和双缆两种。
导波雷达液位计配备不同的探头，以满足各种应用要求。硬杆类导波雷达液位计测量范围较小，制造商推荐可选范围一般在0~6m，而软缆类导波雷达液位计测量范围较大，制造商推荐可选范围通常在0~50m内，甚至可以达到80m，所以导波杆长度可根据测量要求，自由定制选择。
硬杆类中的单杆式探头能量传输效率较低，外界干扰敏感，是受物体接近程度影响较大的探头，应避免靠近干扰物安装，如设备内壁或容器内构件等。适合测量小量程的液体和粉末状或小颗粒固体料位。
同轴式探头能量集中在小口径的金属管内，能量传输效率高，不受液面湍动的影响，抗干扰能力强，安装空间要求低，可以近容器内金属构件安装或者与其他物位仪表装在同一旁通管内，且不会相互影响。其结构特点决定了其更适用于低黏度的清洁介质，介电常数液体或界位测量，而在挂料和结晶的应用场合容易产生测量误差，因此不适用高黏度的、易挂料、易结垢的场合的物位测量，如重油型加工处理装置中的原料罐、地下污油罐等。
软缆类中的单缆式探头底部配有重锤，主要用于测量大量程的液体和固体料位。硬杆类型中的双杆、软缆类型中的双缆与单杆、单缆相比，增加为平行双探头，导波雷达液位计能量集中在两个探头之间，测量能力，抗干扰、抗黏附能力高于单探头，灵敏度低于同轴探头。
