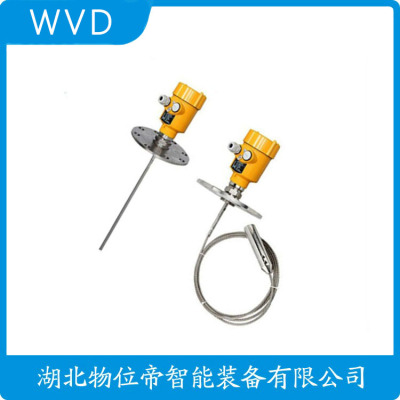

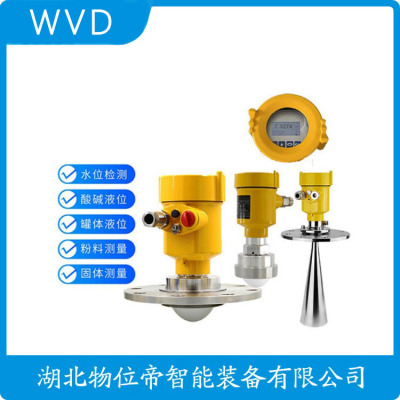

SLDL5522-AHHDLSAMR1KXXSM导波雷达液位计厂

SLDL5522-AHHDLSAMR1KXXSM导波雷达液位计厂 SLDL5522-AHHDLSAMR1KXXSM导波雷达液位计厂
  • SLDL5522-AHHDLSAMR1KXXSM导波雷达液位计厂
  • SLDL5522-AHHDLSAMR1KXXSM导波雷达液位计厂
  • 供应商:
    湖北物位帝智能装备有限公司
  • 价格:
    面议
  • 最小起订量:
    1件
  • 地址:
    湖北省武汉市洪山区青菱街道青菱大道青菱都市工业园联东U谷生态科技工业园
  • 手机:
    17720591218
  • 联系人:
    郭芬 (请说在中科商务网上看到)
  • 产品编号:
    223141322
  • 更新时间:
    2025-11-28
  • 发布者IP:
  • 产品介绍
  • 用户评价(0)
产品参数
  • 多样
  • 不限
  • 全国
产品优势
  • 湖北开物位帝能装备有限公司主要生产雷达物位计、雷达液位计、雷达料位计、传感器、防爆物位开关、射频导纳料位计、静电容液位计、、超声波液位计、磁翻板液位计、浮球液位开关、接近开关、光电开关、声光报警器、防爆接线盒、防爆按钮开关、防爆磁性开关、跑偏开关、拉绳开关、皮带防打滑开关、皮带纵向防撕裂开关、声光报警器、温度变送器、压力变送器、差压开关热电偶热电阻等产品

详细说明

  SLDL5522-AHHDLSAMR1KXXSM导波雷达液位计厂

  固体散料测量的技术突破

  低介电常数(ε<2)粉料测量是行业难题,80GHz雷达传感器通过增强发射功率(<20mW)和窄波束(<4°)提升信号反射率。某电厂粉煤灰仓实测显示,传统26GHz雷达回波强度仅-90dBm,而80GHz型号达-65dBm。粉尘环境需配备0.3MPa压缩空气吹扫装置,防止天线积灰。最新多目标识别算法可区分下落物料与料位面,动态测量误差控制在0.5%FS以内。料仓倾斜时,三维建模技术能自动补偿斜面导致的测量偏差。

  液位计系列>>ZWRD702导波雷达液(物)位计:

  一、仪表概述:

  导波雷达液位计主要技术达到或优于国内外同类产品,且安装调试简便,可以单台使用,也可组网使用具有低维护,高性能、高精度、高性,使用寿命长等优点。微波信号的传输不受大气的影响,所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。

  二、测量原理:

  导波雷达液位计是基于时间行程原理的测量仪表,发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导,当脉冲遇到物料表面时反射回来被仪表 内的接收器接收,并将距离信号转化为物位信号。一种的时间延伸方法可以确保短时间内稳定和测量。即使工况情况比较复杂,存在虚假回波,用微处理技术和调试软件也可以准确的分析出物位的回波。

  1、输入:

  反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分,微处理器对此信号进行处理,识别 出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,距离物料表面的距离D与 脉冲的时间行程T成正比:D=C×T/2 其中C为光速因空罐的距离E已知,则物位L为:L=E-D;

  2、输出:

  通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动 使仪表适应测量环境。对应于4…20mA输出;

  3、测量范围:

  F-测量范围;E-空罐距离;B-顶部盲区;H-探头到罐壁的zui小距离 顶部盲区是指物料zui高料面与测量参考点之间的zui小距离。 底部盲区是指缆绳zui底部附近无法测量的一段距离。 顶部盲区和底部盲区之间是有效测量距离;

  4、注意:只有物料处于顶部盲区和底部盲区之间时,才能罐内物 位的测量。

  三、数据处理:

  雷达通过输入空罐高度L(=零点),满灌高度H(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。是对应于 4-20mA输出。

  四、适用场合:

  适用于高温(350℃)、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便,可以单台使用,也可组网使用,可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

  五、性能特点:

  1、通用性强:可测量液位及料位,可满足不同温度、压力、介质的测量要求,zui高测量温度可达800℃,zui大压力可达5MPa,并可应用于腐蚀、冲击等恶劣场合。

  2、防挂料:*的电路设计和传感器结构,使其测量可以不受传感器挂料影响,无需定期清洁,避免误测量。

  3、免维护:测量过程无可动部件,不存在机械部件损坏问题,无须维护。

  4、抗干扰:接触式测量,抗干扰能力强,可克服蒸汽、泡沫及搅拌对测量的影响。

  5、准确:测量量多样化,使测量更加准确,测量不受环境变化影响,稳定性高,使用寿命长。

  六、技术:

  1、工作频率:100MHz-1.8GHz;

  2、测量范围:缆式:0-35m杆式、同轴式:0-6m;

  3、重复性:±3mm ;

  4、分辨率:1mm;

  5、采样:回波采样54次/s;

  6、 响应速度:>0.2S(根据具体使用情况而定);

  7、精度:60dB,垂直波束指向角不大于3.8°

  水平超声波夹角    130°

  数据输出    实时水位、单元流速、断面面积、流量、水量等数据

  流速测量范围    ±10米/秒

  流速分辨率    0.001米/秒

  流速准确度    ±1%实测流速

  水位测量范围    0.15米至30米(从表面开始计算)

  水位准确度    ±0.006米(<6米),±0.1%FS(≥6米)

  陶瓷水位压力传感器    量程30m

  工作电压    DC7-15V

  通讯协议    MODBUS-RTU,SDI-12

  温度传感器

  测量范围    -5°C?45°C

  温度精度    ±0.05度

  倾斜角度传感器精度    ±0.2度

  传感器工作状态自诊断功能    传感器故障,被障碍物遮挡,被粘附等内蒙古双频差分计术品牌企业

  (雷达液位计导波反射)

  了解更多关于:雷达液位计的死区设置,杰创雷达液位计,uka雷达液位计,雷达液位计设置方法,罗斯蒙特雷达液位计调试,导波雷达液位计安装需要什么,雷达液位计水汽大,江苏导波雷达液位计,雷达液位计测内浮顶,saab雷达液位计,雷达液位计 图例,vega蓝牙连接雷达液位计,导波雷达液位计检修注意事项,雷达液位计专家,德国e+h 雷达液位计,威格雷达液位计说明书,雷达液位计厂家vage,雷达料位计和雷达液位计,雷达液位计量程如何设置,雷达液位计

  SLDL5522-AHHDLSAMR1KXXSM导波雷达液位计厂

  伴随着社会发展的进步,意识日益增强,行业的发展也受到重视。在这个过程中,HD-D800雷达物位计作为一种高精度、高性的物位测量仪表,在行业中得到了广泛应用。本文将介绍HD-D800雷达物位计在行业中的应用情况,以及其未来的发展趋势。

  HD-D800雷达物位计是一种利用微波脉冲通过天线发射并接收物料反射的微波信号来测量物位的仪表。它具有测量精度高、性好、稳定性强等优点,因此在化工、石油、制、建材等行业中得到了广泛应用。HD-D800雷达物位计的测量原理是依据微波在空间传播的速度等于光速,通过测量微波信号的传播时间来计算物位的高度。

  HD-D800雷达物位计在行业中有很多方面的应用:

  1、在污水处理领域,HD-D800雷达物位计被广泛应用于污水池、污水处理装置、垃圾填埋场等场所的液位测量。通过实时监测液位高度,可以及时掌握污水处理的运行状况,处理效果。同时,HD-D800雷达物位计的高精度测量也可以帮助企业实现减排的目标。

  2、垃圾焚烧发电,在垃圾焚烧发电领域,HD-D800雷达物位计被用于测量垃圾池中的垃圾高度。通过实时监测垃圾高度,可以垃圾焚烧的稳定运行,提高发电效率。同时,HD-D800雷达物位计也可以帮助企业实现垃圾减量化和资源化的目标。

  3、水资源管理,在水资源管理领域,HD-D800雷达物位计被用于测量水库、水塔、水井等场所的水位。通过实时监测水位高度,可以及时掌握水资源的情况,供水稳定。同时,HD-D800雷达物位计的高精度测量也可以帮助企业实现节水减排的目标。

  SICK卫生型导波雷达液位计使用说明

  LFP的导向雷达采用了飞行时间技术测量电磁脉冲。

  其通过计算发射脉冲与反射脉冲之间的时间差来测量液位高度,

  可手动切割和更换单探针,长度200mm2000 m

  过程温度可高达100°C,过程压力可高达10 bar

  ?盲区小,适用于小型箱体

  ? 即使更换液体类型也可测量

  ? 3合1:集成显示、模拟输出(符合NAMUR NE 43标准)和二进制输出

  ? IP 67的高防护,外壳可旋转

  SICK卫生型导波雷达液位计使用说明

  SICK推出的LFP卫生型液位传感器可以广泛适

  用于油类以及水类混合液体的连续液位测量;

  即便是有泡沫的液体以及有沉淀的液体,

  Cubic LFP同样也体现了稳定的测量性能。

  计算结果既可以是连续值(模拟输出),

  也可以是可随意定位的开关点(开关量输出)。

  由于LFP的探针十分灵活,既可更换,也可切割,

  故能够将传感器集成应用。

  LFP Cubic也可用于沉积性液体或泡沫性液体。

  该传感器通过四个按钮和一个显示屏可直观地完成设置,

  使用、方便。除了可输出离散信号和模拟信号外,

  LFP还配备IO-Link接口,可向控制端传输其他有用的处理数据。

  ?LFP系列适用于有CIP(现场清洗)和SIP(现场杀菌)

  ?过程温度可达-20 °C ... +150 °C, 过程接口可定制

  ?接液探杆的长度覆盖300…2000mm,分辩率小于2mm

  SICK卫生型导波雷达液位计使用说明

  导波雷达液位计

  关键字:导波雷达液位计,液位计

  HJRD32导波雷达液位计具有低维护,高性能、高精度、高性,使用寿命长等优点。在与电容,重锤等接触式仪表相比较,具有无可比拟的性。微波信号的传输不受大气的影响,所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境,可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便,可以单台使用,也可组网使用,可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

  导波雷达液位计技术参数:

  应    用:液体

  测量范围:6米

  过程连接:螺纹、法兰

  过程温度:-40-250℃

  过程压力:-0.1~2MPa

  精    度:±3mm

  频率范围: 100MHZ-1.8GHZ

  防爆等级:Exib IIC T6 Gb

  防护等级:IP67

  信号输出:4—20mA/HART(两线)

  导波雷达液位计特点说明:

  特点:

  1.可以测量介电常数大于等于1.4的介质。

  2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。

  3.杆式雷达量程可以达到6米。

  4.对蒸汽和泡沫有很强的抑制能力,测量不受影响。

  5.对于介电常数比较小的液体物料可以采用双探杆式测量方式,以保障良好的准确测量精度。

  测量原理

  产品是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。

  输入

  反射的脉冲信号沿缆绳传导至仪表电子线路部分,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,距离物料表面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速

  因空罐的距离 E 已知,则物位 L 为: L=E-D

  输出

  通过输入空罐高度 E(= 零点),满罐高度 F(= 满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于 4-20mA输出。

  测量范围:

  F---- 测量范围

  E---- 空罐距离

  B---- 顶部盲区

  K---- 探头到罐壁的距离

  顶部盲区是指物料高料面与测量参考点之间的小距离。

  底部盲区是指缆绳底部附近无法测量的一段距离。

  顶部盲区和底部盲区之间是有效测量距离。

  安装位置:

  1.尽量远离出料口和进料口。

  2.对金属罐和塑料罐,在整个量程范围内不碰壁。如果是金属罐,物位仪表不要安装在罐的。

  3.建议安装在料仓直径的1/4处。

  4.缆式探头或杆式探头离罐壁距离不小于30厘米。

  5.探头底部距罐底大约30mm。

  6.探头距罐内障碍物距离不小于200mm。

  7.如果容器底部是锥型的,传感器可以安装

  8.罐顶,这样可以一直测量到罐底。

  导波雷达液位计安装图:

  图一(安装指南)

  图二(导波管)

  导波雷达液位计选型表:

  仪表型号 探头类型 量程 材质

  HJRD32   杆式探头 6000mm   不锈钢

  HJRD32-防爆

  P 标准型 ( 非防爆 )

  I 本安型 (Exib Ⅱ C T6)

  D 本安型+隔爆型 (Exd ib Ⅱ C T6)

  HJRD32-杆式探头

  A 6mm

  B 10mm

  HJRD32-过程连接/材料

  G G1½"A  螺纹/不锈钢

  GA G1"A  螺纹/不锈钢

  N 1½"NPT 螺纹/不锈钢

  NA 1"NPT 螺纹/不锈钢

  C 法兰 DN50 PN16 C 型

  D 法兰 DN80 PN16 C 型

  E 法兰 DN100 PN16 C 型

  F 法兰 DN150 PN16 C 型

  H 法兰 DN200 PN16 C 型

  K 法兰 DN250 PN16 C 型

  Y 约定

  HJRD32-密封温度

  P 普通密封 /-40...100℃

  G 高温密封 /-40...250℃带散热片

  HJRD32-电子单元

  2 (4 ~ 20)mA /24V DC 两线制

  3 (4 ~ 20)mA /24V DC/HART 两线制

  4 (4 ~ 20)mA /24V DC/HART 四线制

  5 (4 ~ 20)mA /220V AC/HART 四线制

  HJRD32-外壳/防护等级/天线防护等级

  P 塑料 /IP65

  L 铝 /IP67

  HJRD32-电缆接口

  M M20*1.5

  N ½"NPT

  HJRD32-编程/显示

  V 带

  X 不带

  HJRD32-量程(mm)

  备注:

  相关信息

  导波雷达液位计与其他雷达液位计相比,具有不同的工作原理,也有自己的优势和不足。用户尤其是采购人员了解这些信息,对于正确的选型重要。下面,就导波雷达液位计的原理和优缺点具体介绍如下。

  一、导波雷达液位计的工作原理

  导波雷达液位计的工作原理是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。

  而普通雷达液位计的工作原理是发射—反射—接收。具体说来就是,雷达传感器的天线以波束的形式发射电磁波信号,发射波在被测物料表面产生反射,反射回来的回波信号仍由天线接收。发射及反射波束中的每一点都采用超声采样的方法进行采集。信号经智能处理器处理后得出介质与探头之间的距离,送终端显示器进行显示、报警、操作等。

  二、导波雷达液位计的优缺点

  1、导波雷达液位计的不足

  (1)不适合用于测量腐蚀性和粘附性液体,也不适合用于食品等级要求较高的场合

  从两种雷达液位计的不同工作原理,可知雷达液位计是非接触式测量,导波雷达液位计为接触式测量。所以,需要考虑介质的腐蚀性和粘附性,在食品等级要求较高的场合,也一般不用导波雷达液位计。

  (2)导波雷达液位计的安装和维护不便

  导波雷达液位计在测量时,过长的导波杆(缆)为安装和维护增加了不少困难。而且相比能够互换使用的普通雷达液位计,导波雷达液位计的导波杆(缆)的长度根据工况固定,一般不能互换使用。所以,一般来说,导波雷达液位计要比普通雷达液位计的选型和维护要繁琐的多。

  (3)导波雷达液位计的测量距离受限

  导波雷达液位计的测量距离不会很长,而普通雷达液位计在30~40m的罐体上应用比较常见,甚至可测到60m。

  2、导波雷达液位计的优势:

  (1)对波动较大介质的测量更稳定

  在罐内有搅拌,介质波动较大的工况下,用底部固定的导波雷达液位计比普通雷达液位计更为稳定,优势也更为明显。

  (2)更适于对小罐体内物料的测量

  在测量小罐体内的物位时,由于安装测量空间小(或罐内干扰物较多),一般普通雷达的液位计不适用,而导波雷达液位计则不受限。

  (3)导波雷达液位计不受介电常数高低的限制

  普通雷达液位计和导波雷达液位计的测量原理都是基于介质介电常数的差别进行测量的,由于普通雷达液位计发射的波是发散的,当介质介电常数过低时,信号太弱测量就会不稳定,而导波雷达液位计发射的波是沿导波杆传播的,信号相对稳定。

  此外,导波雷达液位计一般还有底部探测功能,可以根据底部回波信号的测量值加以修正,使信号更为稳定准确。雷达液位计的原理和应用

  导波液位计的具体介绍

  导波雷达液位计,它是化学工业中一种液位测量的仪表。导波雷达液位计依据的原理是依据时域反射原理(TDR)为基础的雷达液位计,它的的电磁脉冲是以光速沿钢缆或者探棒传播,当突然遇到被测

  物体表面时,雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置,发射装置与被测物体表面的距离和脉冲在其间的传播时间成正比,经计算得出液位高度。

  其使用时要注意的事项:导波雷达液位计对于安装的空间是有一定的要求的。注意介质的介电常数,并依据介电常数的大小选择适合的型号

  导波雷达物位计的特点:

  1.可以测量介电常数大于等于1.4的介质。

  2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。

  3.杆式雷达大量程可以达到6米。

  4.对蒸汽和泡沫有很强的抑制能力,测量不受影响。

  5.对于介电常数比较小的液体物料可以采用双探杆式测量方式,以保障良好的准确测量精度。

  它的测量范围说明:

  1. 顶部盲区是指物料高料面与测量参考点之间的小距离。

  2. 底部盲区是指缆绳部附近无法测量的一段距离。

  3. 顶部盲区和底部盲区之间是有效测量距离。
