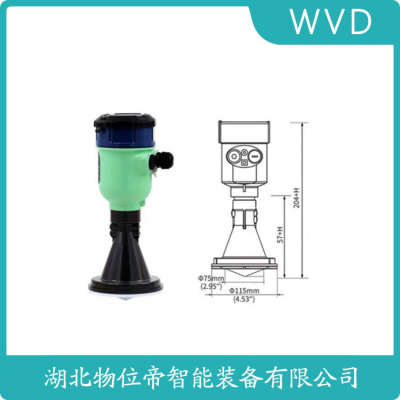

RZ-RD1000C雷达物位计
防爆与安全认证标准体系
化工领域需满足ATEX/IECEx防爆认证，隔爆型（Ex d）外壳能承受内部爆炸压力1.5MPa。本安型（Ex ia）雷达允许在Zone 0区使用，回路能量限制在1W以下。SIL3认证产品具有冗余CPU架构，硬件故障检测覆盖率＞99%。某油气平台应用案例显示，通过API 670标准的雷达物位计平均无故障时间（MTBF）达15年。最新光纤雷达彻底消除电火花风险，已应用于氢气储罐测量。
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。< 连接电缆的安装
电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
VEGASWING64 VEGASG64 VEGASWING65 VEGASG65 VEGASWING66 VEGASG66VEGASWING67 VEGASG67 VEGASWING68 VEGASG68 VEGASWING51 VEGASG51
VEGAWAVE63 VEGAWE63 VEGAWAVE63 VEGAVIB67 VEGAWAVE62 VEGAWE62 VEGAWAVE62 VEGAVIB66
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。< 供电电压
(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。
(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。
VEGACL63.XXFGDHKMXX L=1400mmVEGA PULS68.CXEGD2HKMXX
PMC133-1R1F2P6G1K （0-2MPA）
VEGA FX62.XXAGD-1HKMXX
SON62.XXANHDMXX （0－－5.3米 4－－20MA输出 ）
PS68.XXEFK2HAMAX
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
