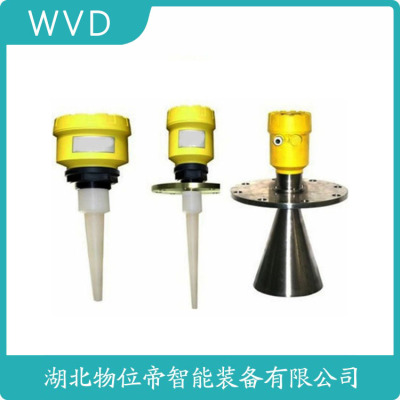

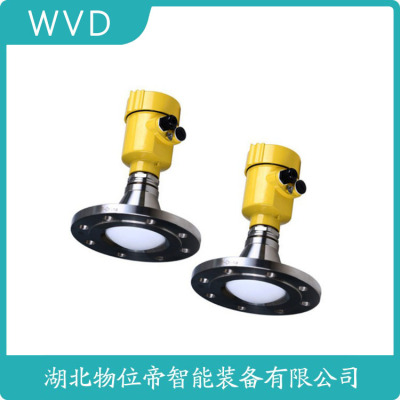

MRL-VM10-1BJM-BT00-091T/WHZ雷达液位计厂商

　　MRL-VM10-1BJM-BT00-091T/WHZ雷达液位计厂商

　　1、液位传感器测量原理

　　导波雷达液位传感器利用时差实现液位测量，运用TDR(时域反射)原理，通过探头反射波和液位反射波之间的时间差来测量液位。

　　导波雷达液位传感器采用发射-反射-接收的方式，首先发射一个高频电磁波，电磁波会沿同轴线缆传播到法兰处，产生一个回波(顶部回波);然后电磁波继续沿导波杆传播，当电磁波碰到液面后，由于介电常数发生突变，会产生另一个回波(物位回波)，两个反射波都被设备接收。通过检测出的两个回波的时间差，即可计算出液面高度。

　　顶部回波和物位回波的时间差一般在10ns以内，若通过直接测量时间差来计算液位，则达到毫米级别的精度所需的时间测量精度以及采样、处理的速度要达到皮秒量级。数字计数或实时采样等传统时间测量方式很难达到如此高的要求，为此采用等效时间采样的方法。

　　等效时间采样是指对频率很高的周期性或者准周期性被采样信号，以较慢的采样频率捕获被采样信号的样本，然后按照一定规律重新组合，得到与原信号相似的波形，从而实现通过较低的实时采样速率获得较高的等效采样速率。对乏燃料池的液位来说，毫秒级别内的液位变化是很小的，所以可以将乏燃料池的液位回波信号看为准周期性重复信号，也就适用于等效时间采样法。

　　2、液位变送器工作原理

　　液位变送器的主要功能是产生雷达波，并对返回的雷达波进行分析处理，得到液位数据并将其变送为4~20mA信号。脉冲发射控制电路以440kHz左右的频率发射脉冲波，脉冲波通过同轴线缆向外传输，经过法兰和液面时，各返回一个回波。脉冲采样控制电路会按照等效时间采样原理，以每个周期加ΔT的间隔控制高速采样门的开启，实现对回波信号的采样，通过放大电路对信号进行放大，得到液位信息。液位信息经4~20mA变送模块转换为供电回路的电流值，此电流值与液位高度保持线性关系。LOOP供电处理模块负责为整个系统提供电能，整个系统耗电流低于3.5mA。

　　由以上描述可知，变送器的采样密度是由ΔT决定的，ΔT的时间长短和度直接决定了液位信息的分辨率和精度。因此，变送器的核心部件是脉冲发射、接收时间差校准模块，此模块的采样精度决定了液位测量回路的精度。

　　温馨提示:将产品铭牌右下角的8位数字编号，输入到官网右上角查询框内，可查询到VEGA产品真伪(型号及出厂日期)。雷达液位计基本选型参数:测量范围、是否防爆、过程连接尺寸和材质、是否带显示模块。

　　德国VEGA Grieshaber KG公司由Bruno Grieshaber先生，创立于1959年，世界领先的液位测量和压力仪表供应商，过程工业测量技术世界领先，拥有雷达液位测量的顶尖技术，产品包括物位测量仪表、压力测量仪表和限位检测仪表，倚靠着德国高质量的精益制造，在石化、化工、冶金、能源、水处理等行业收获了佳的口碑。VEGA（威格）产品采用不同的测量原理，如超声波、导波雷达、电容、雷达、静压和振动叉型，用来测量不同的介质:液体、料位、物位、流量、固体、粉末、压力和气体等，适用于水处理行业，各工业行业的酸、碱和助剂的储罐，或者穿透塑料容器壁测量物位。

　　VEGA研发了易于安装和操作的测量技术，通过VEGA产品的控制和监视，让复杂的生产过程变得直观，模块化设计让产品维修、更换更为简便。VEGA产品广泛用于化学和制厂、食品工业、饮用水供应系统、污水处理厂、垃圾填埋场、采矿、发电、石油平台、船舶和飞机等，典型应用是水处理、泵站、雨水溢流池和监控水位。

　　1997年VEGA个推出了双线雷达传感器，即使在端粉尘产热和灌装噪音等困难的工艺条件下，也能的液位测量，这款产品使之成为雷达传感器领域市场领导者。VEGA在80多个国家有子公司和分销网络，仅在欧洲就分布在34个国家，北美和南美有10个国家，非洲、亚洲和澳大利亚有36个国家。

　　1989年，德国VEGA公司与天津市自动化仪表厂合资建立了“天津天威有限公司（Tianjin-VEGA Co. Ltd）”，并在上海、广州、成都设有分公司，现更名为“威格（中国）仪表有限公司”。

　　VEGA系列产品:

　　-VEGASON 61,62,63:超声波传感器用于持续性物位测量

　　-VEGAPULS 61,62,63,64,65,69:雷达传感器用于液体的持续性液位测量

　　-VEGAPULS WLS61:壳体能防淹没，雷达传感器用于水和废水的持续性液位测量

　　-VEGAPULS C11,C21,C22,C23用于连续测量物位的雷达传感器，适用于在保护方式要求高的简单应用中非接触测量物位

　　-VEGAPULS 11,21,31非接触式简易物位测量的理想的传感器，用于连续测量液位的雷达传感器

　　-VEGAFLEX 81,82,83,86:导波雷达 TDR-传感器用于持续性粒料物位测量

　　-VEGAVIB 61:振动物位计用于粒料测量

　　-VEGAVIB 62:带负荷线缆的振动物位计用于粒状粒料

　　-VEGAVIB 63:带加长管的振动物位计用于粒状粒料

　　-VEGACAP 62,63,64,65,66:电容式棒式电用于物位限测量

　　-VEGACAP 67:电容式高温型电，用于限位检测

　　-VEGACAP 69:电容式双棒电，用于限位检测

　　-VEGABAR 14:过程压力变送器，带陶瓷测量元件

　　-VEGABAR 17:过程压力变送器，带金属测量元件

　　-VEGABAR 81:带压力传导系统的压力变送器

　　-VEGABAR 82:压力变送器，带陶瓷测量元件规模尺寸的料仓

　　-VEGABAR 83:压力变送器，带金属测量元件

　　-VEGABAR 86:悬挂测压变换器 带CERTEC®测量单元

　　-VEGABAR 87:投入式压力变送器，带金属测量元件

　　-VEGASWING 51,61:振动液位计

　　-VEGASWING 63:振动液位计带加长管

　　-VEGASWING 66:振动式限位开关，用于测量限温度/压力下的液体介质

　　-VEGAWELL 52:带有陶瓷测量元件的悬挂式压力变送器

　　-VEGABOX 02:用于悬挂测压变换器的电气连接和通风

　　-VEGABOX 03:带通风过滤器的压力补偿壳体

　　-VEGATOR 111,112,121,122,141,142:单通道信号处理仪表，用于限位检测

　　-VEGATRENN 141,142,149,151,152:隔离和保护仪表，将本安型和非本安型电流回路分离

　　-VEGADIF 85:带金属测量膜片的差压变送器

　　-FIBERTRAC 32:用于连续测量物位和分离层的辐射传感器

　　-PLICSMOBILE T81:移动通信单元

　　-PLICSMOBILE B81:电池壳体

　　-PLICSMOBILE S81:太阳能电池组件

　　-CSB:带双面加装压力调节器

　　-CSS:带单面加装压力调节器

　　-PLICSCOM:显示和调整模块

　　-VEGADIS 81,82,176外部显示调整器

　　E+H导波雷达液位计特点，Levelflex 自顶向下安装，满足行业应用要求，底部回波算法(EoP)使得测量更加。测量精度:杆式传感器 +/- 2 mm (0.08 in)，缆式传感器 +/- 2 mm (0.08 in)，即使在多变的测量产品或过程条件下，依然保持测量。Levelflex FMP50 用于液体、浆料和泥浆的连续物位测量。测量值不受介质变化、温度变化、气体覆盖或蒸汽的影响。过程连接:螺纹 G 3/4、MNPT 3/4；法兰，UNI法兰。主要接液部件:杆式传感器 316L、PPS、Viton，缆式传感器 316、PPS、Viton。Levelflex 在出厂前已经按照用户订购的探头长度进行预设置。因此，在大多数场合中只需输入相关应用参数，设备即可自动适应测量条件。

　　通常，使用杆式探头测量液体。缆式探头用于超过 4 m (13 ft)量程的液体测量，以及罐顶间隙不允许安装杆式探头的工况下的液体测量。容器壁与杆式探头或缆式探头间的距离（A）:光滑金属罐壁:大于 50 mm (2 in)；塑料罐壁:与容器外部金属部件间的距离大于 300 mm (12 in)；水泥罐壁:大于 500 mm (20 in)，否则会减小有效测量范围。选择正确的安装位置，避免缆式探头在安装和操作过程中出现缠绕（例如介质冲击仓壁时）。缆式探头悬空安装时（探头末端未固定在容器底部），在整个测量过程中缆式探头与容器内部装置间的距离均不得小于 300 mm (12")。

　　E+H超声波液位计FMU41-ARB2A2

　　E+H科里奥利质量流量计83A02-ASVWAAACAHAH

　　E+H差压变送器A1CGCRKJA+

　　E+H压力变送器PMP51-AA21JD1SGCR1JA1+

　　E+H液位计FMR52-B2ANCABPAHK+LA

　　E+H物位计FMP51-AAACCAUAA4GDJ+F4Z1

　　E+H温度计TR11-AADBHSYH3000

　　E+H科里奥利质量流量计8F3B08-AAIBAAAFAASAD4SAA1+

　　E+H液位计FMP57-AAAACBLCA4GGE+

　　E+H导波雷达物位计FMP57-ACCDLCA4CFJ+J1

　　E+H温度变送器TMT182-A1KBA

　　E+H流量计8F3B50-AAIBAAAFAASAD2SAA1+

　　E+H雷达物位计FMR52-BBACCABPCGK+

　　E+H雷达液位计FMR51-AAACCABDD3RVJ

　　E+H超声波物位计FMU30-AAHEAAGGF

　　E+H温度变送器TMT180-A213AEAPD

　　E+H超声波液位计FMU90-R11CA131AA3A

　　E+H雷达液位计FMR245-A3CFKAA2A

　　E+H液位计FTL31-AA4U3BAWSJ

　　E+H质量流量计80F50-AD2SAAAAAAAA

　　E+H雷达液位计FMR231-AEGGSSAA2AA

　　E+H雷达物位计BMVCEVEE2

　　E+H超声波物位计FMU90-R11CA161AA3A

　　E+H超声波液位计FMU40-ARB2A2

　　E+H流量计83F80-2D2SA9SAAB

　　E+H质量流量计80E25-AD2SAAA1AABH

　　E+H压力变送器FMB51-BA21JA1FGD80GGJB2A+

　　E+H温度计TR10-AAD3BHSFGC000

　　E+H超声波物位计FMU90-R11CA212AA3A

　　E+H导波雷达物位计FMP50-AAACCAAAA1GDJ+

　　E+H导波雷达液位计特点FMP40-AAA2CRJB21AA

　　E+H质量流量计83A02-ASVWAAACAHAH

　　E+H差压变送器PMP51-AA21JA1SGCGMJA1+

　　E+H压力变送器PMP71-GBA1U21RHAAA

　　E+H差压变送器PMD55-AA21BA27CGCHAJA1A+PB

　　E+H科里奥利质量流量计8F5B25-BBDBAEAAGBAB3ASDD4SAA1+

　　E+H物位计FTL33-AA4M3ABWSJ

　　E+H雷达物位计FMR56-AAACCABNXWG+

　　E+H物位计FMP45-AARGJG31A4A

　　德国E+H温度变送器，德国E+H温度计

　　德国E+H PH变送器，德国E+H PH计

　　德国E+H铝离子分析仪，E+H铁离子分析仪

　　德国E+H ORP电，德国E+H ORP传感器

　　德国E+H超声波流量计，德国E+H涡街流量计

　　德国E+H分析仪，德国E+H ORP分析仪

　　德国E+H PH分析仪，德国E+H PH探头

　　德国E+H溶解氧电，德国E+H溶解氧传感器

　　德国E+H溶解氧变送器，德国E+H溶解氧仪

　　德国E+H电导率传感器，德国E+H电导率电

　　德国E+H余氯仪，德国E+H余氯传感器

　　德国E+H臭氧传感器，德国E+H光度计

　　德国E+H COD分析仪，德国E+H TOC分析仪

　　德国E+H液位计，德国E+H超声波液位计

　　德国E+H氨氮分析仪，E+H盐分析仪

　　德国E+H电导率变送器，德国E+H电导率仪

　　德国E+H浊度传感器，德国E+H浊度仪

　　德国E+H电磁流量计，德国E+H热式质量流量计

　　德国E+H科氏力质量流量计，德国E+H变送器

　　德国E+H总氮分析仪，德国E+H总磷分析仪

　　德国E+H PH电，德国E+H PH传感器

　　本公司主要代理欧洲、美国等厂家的传感器PLC流量计变送器分析仪泵阀液位计仪器仪表等各种工控自动化仪器仪表。我们一直致力于引进的高质量工业自动化仪器仪表和技术，现已与多家欧美公司建立代理合作关系，产品广泛应用于石油化工、机床、电力、电子、冶金、汽车等行业。我们的优势供应产品:倍加福P+F传感器、HEIDENHAIN海德汉、AB模块、艾默生EMERSON流量计、KRACHT齿轮泵、图尔克TURCK传感器、VEGA液位计、E+H流量计、罗斯蒙特ROSEMOUNT流量计、西克SICK传感器、BECKHOFF倍福、皮尔磁PILZ继电器、易福门IFM传感器、MTS位移传感器、REXROTH力士乐。

　　E+H导波雷达物位计由基于导波雷达技术的智能、回路供电的液位与界面变送器组成。由于采用数字化取样以及信噪比较高的信号处理技术，即使在其恶劣的工况下，这些仪表也可对液体和浆状物料进行的测量。液位与界面的测量从根本上消除了粉尘、蒸汽、干扰障碍物与湍流的影响。甚至适用于体型微小或奇形怪状的储罐测量。液位和界面的测量真正消除了温度、压力、蒸汽气体混合物、密度、湍流、泡沫/沸腾、不同介电常数的介质和粘度的影响。液位计运用了时域反射原理，变送器模块部分产生一定频率的电磁信号沿导波传感器传播，遇到不同介电常数的介质时产生反射，单片机通过算法可以得到待测液位高度。

　　E+H导波雷达液位计特点，其包括液位计主体、导波杆、固定法兰、保护套管、导波杆固定架、同心异径管和保护套管固定架；在固定法兰上设有保护套管，保护套管顶端与固定法兰底部焊接，在所述固定法兰顶部安装所述液位计主体；在保护套管管壁上均匀排列有采样孔；在保护套管内的导波杆上固定导波杆固定架；在保护套管外壁滑动套接有同心异径管，同心异径管的大口端朝向液位计主体方向设置；在同心异径管外壁上固定设有与保护套管轴向垂直的保护套管固定架。优点在于:液位实时测量的准确性，工艺生产的连续正常运行；检修导波雷达液位计时，不需要清空设备内介质，就可对导波雷达液位计进行拆装检修，易于检修维护。其特征在于，导波杆固定架与所述保护套管内腔截面形状相同，在导波杆固定架上设有两个以上的竖直通孔。

　　技术创新与发展趋势

　　79-81GHz频段提升角分辨率至0.5°，MIMO技术实现三维成像（精度±1mm）。太赫兹雷达（300GHz）适用于纳米粉体测量。AI算法自动优化参数，调试时间缩短90%。数字孪生技术虚拟校准，寿命预测准确率>95%。5G IIoT版本支持毫秒级刷新与云协同控制。

　　摘 要: 液位测量是核电站自动控制系统中的重要组成部分。导波雷达液位计基于电磁波时域反射( TDＲ) 原理，具有受环境影响小、测量精度高等特点。导波雷达液位计作为一种新型的液位测量手段，已经在核电领域有了广泛的应用，但是在其应用过程中也遇到了一定的问题。针对福清核电汽水分离再热系统疏水箱液位计频繁出现的支撑件破碎、密封失效以及蒸汽补偿漂移等问题，进行了原因分析并给出了解决措施。通过对导波雷达液位计的改造，使得导波雷达液位计在核电高温蒸汽系统中得到了应用，提高了汽水分离再热疏水液位测量的性，保障了机组运行。该研究对推动导波雷达液位计在蒸汽系统中应用提供有力支持，对导波雷达这种新型液位计未来在更多测量环境中的应用起到了积作用。wfP压力变送器_差压变送器_液位变送器_温度变送器

　　引言

　　导波雷达液位计作为一种新兴的液位测量仪表，克服了传统仪表的不足，在核电厂的应用逐渐增多。但导波雷达液位计在高温高压蒸汽系统使用时，还存在一些不足，导致系统液位测量失真［1］。汽水分离再热系统是核电厂汽轮机的重要辅助系统，主要应用于汽轮机运行期间，通过控制进入二级再

　　热管束的蒸汽量，对高压缸排气进行和再热，使进入低压缸的蒸汽有一定的过热度。其应用改善了汽轮机低压缸的工作条件，提高了汽轮机的相对内效率，减少了湿蒸汽对汽轮机零部件的刷蚀。在福清 1 ～ 4 号机组调试及运行期间，汽水分离再热系统二级疏水箱液位计多次出现故障，如液位计探杆泄漏、测量失效等。针对二级疏水箱液位计问题，采用新型测量方案，对汽水分析再热系统二级疏水液位测量作优化改进。

　　1 导波雷达物位计测量原理及特点

　　( 1) 导波雷达液位计的工作原理。

　　导波雷达液位计基于电磁波时域反射原理［2］，由电磁波发生器发射一个电磁脉冲信号发射到导波体上，以导波体作为信号的传输载体。当遇到被测介质表面时，部分信号被反射形成回波并沿相同路径返回脉冲发射装置。发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，测量发射与反射脉冲［3］。导波雷达液位计测量原理如图 1 所示。

　　导波雷达液位计测量原理图

　　( 2) 导波雷达液位计的测量特点。

　　①电磁波信号沿导波杆传输可消除假回波信号，减少信号丢失。

　　②整个测量装置无活动部件，无机械磨损。

　　③安装调试方便。

　　④不受介质 密度变 化 的 影 响 ( 但 是 需 要 单 一 介质) 。

　　⑤使用与高温、高压的物位测量。

　　2 现有设计缺陷导致测量不稳定的原因分析

　　核电厂二回路液位控制是核电厂重要的控制系统之一，其测量环境需考虑真空、高温、泡沫等多方面因素。传统液位仪表因其固有原理，无法通过自身技术的改进来消除误差。故本文采用了导波雷达液位计［4］。但在机组运行过程中，汽水分离再热系统原有导波雷达液位计导波杆的支撑件会破碎，支撑件碎片会进入到二回路系统中，形成异物，危及机组［5］。同时，导波杆内支撑件破碎后，因振动、冲击等因素会导致导波杆触碰到水位测量筒，使液位测量产生跳变，存在汽水分离再热系统二级隔离风险。受制于现场使用条件，汽水分离再热器二级疏水箱内充满饱和蒸汽。蒸汽是性气体，即蒸汽的介电常数会根据环境的压力、温度而改变。介电常数的变化会影响电磁波的传播速度。波速度公式为&&&&&&&&&&&&&&&&&&&

　　由式( 1) 可见，当介质的介电常数变化，则波速度会随之变化。由于电磁波在不同介质中的传输速度不同，比如在空气中的传输速度比在蒸汽中传输速度大，因此 汽 水 分 离 再 热 系 统 ( gas-liquid seperate system，GSS) 二级疏水箱液位计选用的都是蒸汽型导波雷达液位计［7］。

　　经统计，在功率运行期间，汽水分离再热系统二级液位计共计出现缺陷 91 项。其中，导波雷达液位计漏汽缺陷共计 38 项，二级疏水箱液位计偏差大共计 46项，因仪表故障导致通道测量不可用共计 7 项。

　　根据现场液位计缺陷情况来看，目前汽水分离再热系统二级液位计主要存在以下故障。

　　①液位计探杆支撑杆破碎。经分析，原汽水分离再热系统二级液位计所用的高温型导波雷达液位计，其探杆支撑件采用聚醚醚酮( PEEK) ［8］高分子合成材料。在运行过程中，该支撑件会逐渐脆化，在系统冲击工况下破裂。处理方式: 在测量系统改进前，机组只能通过每次大修期间，对探杆进行定期更换。

　　②液位计探杆密封失效。液位计探杆内部密封件采用 PEEK 材料进行隔热，靠近连接部位采用 2 个 O型圈进行密封。O 型圈耐温范围为 150 ℃ 。因汽水分离再热系统二级疏水箱内部温度达 280 ℃ ，探杆隔热材料失效，进而使 O 型圈失效，探杆密封泄漏，测量闪发质量位。处理方式: 目前出现探杆密封失效后，无法进行更换。

　　③液位计冷热态工况，液位测量出现偏差。液位计大修冷态调试时，3 支液位计偏差小于 20 mm。但汽轮机冲转并网后，因系统温度上升，3 支液位计偏差会达到 100 mm。在机组运行时间长后，液位计偏差也会逐渐增加，导致偏差超过 100 mm。处理方式: 目前只能在热态后，对偏差大液位计进行修正。机组功率运行后，每周定期巡检方式，检查液位计偏差，并及时进行修正。

　　3 改进方案

　　3． 1 导波雷达液位计支撑件改进

　　原汽水分离再热系统二级导波雷达液位计采用PEEK 支撑件，同时也作为探杆隔热材料。PEEK 是芳香族结晶型热塑性高分子材料。PEEK 玻璃化转变温度为 143 ℃ ，其熔点为 334 ℃ 。这种材料耐抗有机和水环境，具有优良的化学性、热稳定性和抗氧化性。目前，应用汽水分离再热系统二级疏水箱实际运行温度为 280 ℃ ，仪表的设计温度为350 ℃ ，而 PEEK 物理特性耐温只有 250 ℃ ，因此运行时间过长会产生变形或碎裂。

　　为应对导波雷达液位计支撑件破碎及密封失效情况，此次支撑件设计采用 99． 7% 纯度的 Al2 O3 陶瓷材料［8］。该材料具有硬度大、耐磨性能好、质量轻等特点。其熔点在 2 000 ℃ 以上，具有良好的导热性、缘性以及透光性，介电常数为 9． 0 左右，适用于高温蒸汽型导波雷达液位计测量原理。Al2 O3 陶瓷的物理和力学特性如表 1 所示。

　　改进后探杆内部结构精密。蒸汽部分主元件采用氧化铝陶瓷，不会因为温度增高而变形、渗漏。密封元件采用耐高温的石墨密封 Graphite，是目前仪表产品在高温蒸汽方面的理想材料。其物理性能远远优于以前使用的 PF128、PEEK、铝矾土等材质，十分稳定。该结构整体密封结合紧密，可杜蒸汽进入。

　　3． 2 导波雷达液位计高温补偿改进

　　原汽水分离再热系统二级导波雷达液位计采用点补偿方式，补偿点到电磁波发射口距离为 125 mm。如果测量点以上或者测量点位置有凝露或者误差，会放大传导到下方实际液位测量。为了地说明上述结论，定义系数 K。

　　由发送器将脉冲发生器生成的一串脉冲信号通过天线发出，经液面反射后由接收器接收，再将信号传给计时器，从计时器得到脉冲的往返时间t。用这种方法测量的大难点在于地测量时间t，这是由于雷达波的传播速度快，还有对液位测量精度的要求造成的。通过公式（1）可知，液位变化1mm，微波运行时间变化6ps。微波脉冲法通过采样处理将测量时间延伸至us级，由此来测量微波运行时间。

　　微波脉冲法制造成本低，精度相对较低，多应用于工业级雷达液位计。

　　连续调频法采用线形调制的高频信号提高所发射信号的频率。由于在信号传播中延迟了时间，改变了信号的频率。返回信号的频率低于发出信号的频率，一般相差几kHz。发射波与接收波送入混频器测出频率差△f，△f与被测距离d成线性关系，这样就将雷达波的往返t转换成了可测量的频率信号△f。其基本原理如图3所示。

　　(雷达液位计导波雷达液位计)

　　不收罐壁形状影响，尤其适合狭小空间测量

　　不收液体密度、固体疏松程度的影响

　　介电常数测量能力er≥1.4

　　超大量程30米，精度0.1级，带现场显示模块

　　二线制，24vdc，回路供电

　　4-20ma/hart输出，信号可实现远距离传输

　　空高-料高通过设置可以自由切换

　　软件实现储罐界面集中显示，轻松完成现场调试和检测

　　1.狭小空间液位测量

　　2.高粉尘储罐料位测量

　　3.内浮顶油料库液位测量

　　4.带搅拌反应釜液位测量

　　5.分层界面液位测量

　　1.探头远离出料口和进料口，在整个量程范围内不碰壁

　　2.仪表应安装在料仓直径的1/4处

　　3.容器底部是锥形的，传感器可以安装罐顶

　　(雷达液位计导波雷达液位计)

　　±0.1%量程上限/12个月

　　(雷达液位计导波雷达液位计)

　　2、可以在真空中测量可以测量介质常数>1.8的介质，测量范围可达35m；

　　3、供电和输出信号通过一根两芯线缆（回路电路）,采用4…20mA输出或数字型信号输出；

　　4、非接触式测量安装方便采用其稳定的材料牢固耐用，分辨率可达1mm；

　　5、不受噪音、蒸汽、粉尘、真空等工况影响；

　　6、不受介质密度和温度的变化，过程压力可达40bar,介质温度可达300℃；

　　7、安装方式有多种可以选择:顶部安装、侧面安装、旁通管安装、导波管安装；

　　8、调试可多种方式选择:采用编程模块调试（相当于一个分析处理仪表）、SOFT软件调试、HART手持编程器调试，调试起来方便快捷。

　　(雷达液位计导波雷达液位计)

　　13、当储罐制造材料的介电常数小于7，如纤维强化玻璃、聚乙烯、聚丙烯或无铅玻璃等，且壁厚适中时可安装于储罐外部。

　　14、若介质储罐为球形容器时，应采用导波管或旁通管方式安装，这样可以消除由容器形状所带来的多重回波的干扰，提高信噪比。

　　15、在测量介电常数较小的介质（如液化气、汽油，柴油、变压器油的等）时，因这些介质会对微波产生相对较大的衰减，为提高反射能量以确保测量精度，也应该用导波管方式安装。

　　16、选择好安装位置后，安装椎体天线的安装垂直偏差小于±1度。

　　17、安装时注意不要碰坏天线

　　18、安装在室外时，要给液位变送器安装保护盖，以防日照和雨淋。

　　(雷达液位计导波雷达液位计)

　　下列属于阴性植物的是（）["桂花","梅花","秋海棠","都不是"]

　　2013年4月8日，英国前首相撒切尔夫人去世，她1979年上任后，在经济上推行新自由主义，促使英国走向市场经济。下列对新自由主义的看法正确的是（）。    ①坚持市场信息和竞争市场假设    ②主张加强国家金融监管    ③强调社会保障和社会公平    ④认为私有制是市场经济的唯一基础["①②","①④","②③","②④"]

　　使用伺服液位计测量储罐的液位，若罐高设为16米，上停止位设为12米，bottom设为300mm，当将储罐中的料清空后，液位计显示的值为多少（）["0","300mm","大于0，但小于300mm","大于300mm"]

　　（）山谷风是指在山区，山坡和周围空气受热不同而形成的，以一天为周期随昼夜交替而改变风向的风。["焚风","季风","山谷风","海陆风"]

　　关于鼻用激素首过代谢率、生物利用度和性的理念正确的是（）。["首过代谢率、生物利用度与性不等同","物性要经过动物试验、临床研究和大量实际应用来验","临床研究和大量实际应用表明，雷诺考特的不良反应发生率与安慰剂相似，长期使用未见全身副作用","都对"]

　　Saab雷达液位计导波管下面的反射板距罐底高度为300mm，因此，当显示液位值10米时，罐内实际液位为（）。

　　了解更多关于:高频智能雷达液位计，雷达液位计cad符号，雷达液位计可以测量泡沫，雷达液位计排名，雷达液位计死去，脉冲式雷达液位计，雷达液位计导播管，超声波液位计与雷达液位计无别，rosemount雷达液位计5400，深圳雷达液位计，雷达液位计 几线，雷达液位计防挂水，雷达智能液位计，卫生型雷达液位计，雷达液位计卡死，雷达液位计高多少温度，爱默生雷达液位计，科隆雷达液位计代理商，雷达 液位计 英语，罗斯蒙特雷达式液位计

　　MRL-VM10-1BJM-BT00-091T/WHZ雷达液位计厂商

　　导波雷达液位计与其他雷达液位计相比，具有不同的工作原理，也有自己的优势和不足。用户尤其是采购人员了解这些信息，对于正确的选型重要。下面，就导波雷达液位计的原理和优缺点具体介绍如下。

　　一、导波雷达液位计的工作原理

　　导波雷达液位计的工作原理是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

　　而普通雷达液位计的工作原理是****—反射—接收。具体说来就是，雷达传感器的天线以波束的形式****电磁波信号，****波在被测物料表面产生反射，反射回来的回波信号仍由天线接收。****及反射波束中的每一点都采用超声采样的方法进行采集。信号经智能处理器处理后得出介质与探头之间的距离，送终端显示器进行显示、报警、操作等。

　　计为Rada-21高频脉冲雷达液位计

　　二、导波雷达液位计的优缺点

　　1、导波雷达液位计的不足

　　（1）不适合用于测量腐蚀性和粘附性液体，也不适合用于食品等级要求较高的场合

　　从两种雷达液位计的不同工作原理，可知雷达液位计是非接触式测量，导波雷达液位计为接触式测量。所以，需要考虑介质的腐蚀性和粘附性，在食品等级要求较高的场合，也一般不用导波雷达液位计。

　　（2）导波雷达液位计的安装和维护不便

　　导波雷达液位计在测量时，过长的导波杆（缆）为安装和维护增加了不少困难。而且相比能够互换使用的普通雷达液位计，导波雷达液位计的导波杆（缆）的长度根据工况固定，一般不能互换使用。所以，一般来说，导波雷达液位计要比普通雷达液位计的选型和维护要繁琐的多。

　　（3）导波雷达液位计的测量距离受限

　　导波雷达液位计的测量距离不会很长，而普通雷达液位计在30~40m的罐体上应用比较常见，甚至可测到60m。

　　2、导波雷达液位计的优势:

　　（1）对波动较大介质的测量更稳定

　　在罐内有搅拌，介质波动较大的工况下，用底部固定的导波雷达液位计比普通雷达液位计更为稳定，优势也更为明显。

　　（2）更适于对小罐体内物料的测量

　　在测量小罐体内的物位时，由于安装测量空间小（或罐内干扰物较多），一般普通雷达的液位计不适用，而导波雷达液位计则不受限。

　　（3）导波雷达液位计不受介电常数高低的限制

　　普通雷达液位计和导波雷达液位计的测量原理都是基于介质介电常数的差别进行测量的，由于普通雷达液位计****的波是发散的，当介质介电常数过低时，信号太弱测量就会不稳定，而导波雷达液位计****的波是沿导波杆传播的，信号相对稳定。

　　此外，导波雷达液位计一般还有底部探测功能，可以根据底部回波信号的测量值加以修正，使信号更为稳定准确。

　　在如今工业发展四处蔓延遍布到很多城市，许多城市都在慢慢变成工业型城市，为了工作效率大都换成了大家伙的机器，街上真的随处可见都是大仪表，现在的工业仪器许多都做的笨重，只讲究实用性而不考究外观，而今天我带来的一个工业仪器外观比较可爱，小小一个仪器作用确是很多大仪器所不能及的。

　　如下图。

　　这个长得很像那个一说谎话就变长鼻子的匹诺曹，它有一顶绿的帽子，尖尖的鼻子，深邃的黑眼睛，别看它小，它应用的行业场景很多，水泥、电力、冶金、石油、化工、煤炭、食品等行业。适用于液体、浆液、带蒸汽液体以及低介电常数介质、带搅拌的储罐和过程容器以及固体料仓。

　　它应用这么多，那么它的原理到底是什么呢？

　　雷达液位计啊，它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。

　　雷达液位计对化工机电有什么用处呢？这就得看它的特点了。

　　雷达液位计具有以下六点特点:

　　1、通用性:可测量液位及料位，可满足不同温度、压力、介质的测量要求。

　　2、免维护:测量过程无可动部件，不存在机械部件损坏问题，不需要过多维护。

　　3、准确:测量多样化，使测量准确，测量不受环境变化影响，稳定性。

　　4、不受真空、烟尘、蒸汽、惰雷达液位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。所以能在化工行业常被使用到。

　　好啦，关于这个可爱的“小人”身上藏了这么多好处就讲到这里啦，导波雷达液位计对工业行业的这些好处，你get了吗？
