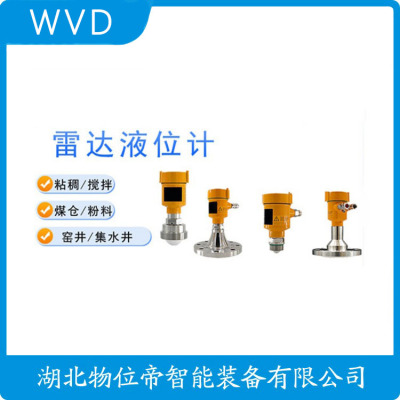

雷达液位计\TKWL-1402\0～2000mm\法兰DN100\321性价比高的
液体测量的特殊应用方案
对于易结晶介质，传感器配备PTFE天线罩防止结垢，同时保持ε＞1.4的介电常数要求。强腐蚀性液体测量采用全密封316L不锈钢外壳，耐98%浓硫酸腐蚀。某化工厂测量发烟硫酸（ε=110）时，通过调整回波阈值使信号强度稳定在-70dBm以上。最新导波雷达技术利用探杆引导电磁波，可穿透泡沫层检测真实液位。小型储罐（＜3m）推荐使用5°窄波束天线，避免罐壁反射干扰。
导波雷达液位计测量原理
接触式雷达是基于时间行程原理的测量仪表。雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。传感器发射出脉冲并沿缆式或杆式传导，当脉冲波遇到物料表面时反射回来被仪表内的接收器接收并将距离信号转化为物位信号。
导波雷达液位计输入
反射的脉冲信号沿缆式或杆式传至仪表电子线路部分，微处理器对信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面离D与脉冲的时间行程T成正比: D=C×T/2 其中C为光速因空罐的距离 E 已知，则物位 L 为: L=E-D
导波雷达液位计输出
通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4 － 20mA 输出。
1、防腐导波雷达物位计产品概述:
防腐导波雷达物位计是采用微波技术来检测料位的高科技产品，该料位仪利用微波具有穿透性好，对恶劣环境及被测物料适应性强等特点，利用雷达原理、数字信号处理技术和傅里叶变换（FFT）技术。采用连续式乍动测量，能测量液体、固体（块状、粉状）料位，具有测距远、精度高等特点
防腐导波雷达物位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可**应用于冶金、建材、能源、石化、水利、粮食等行业。
2、导波雷达物位计技术参数:
应 用:腐蚀性液体
测量范围:杆式6米/缆式20米
过程连接:法兰
过程温度:-40~120℃
过程压力: -0.1~2MPa
精 度:±3mm
频率范围:100MHZ~1.8GHZ
防爆等级:Exib IIC T6 Gb
防护等级:IP67
信号输出:4—20mA/HART（两线）
3、防腐导波雷达物位计使用说明:
测量原理
防腐导波雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别
出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表
面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速
因空罐的距离 E 已知，则物位 L 为: L=E-D
输出
通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应
用参数将自动使仪表适应测量环境。对应于 4－20mA输出。
测量范围
F---- 测量范围
E---- 空罐距离
B---- 顶部盲区
K---- 探头到罐壁的***小距离
顶部盲区是指物料***高料面与测量参考点之间的***小距离。
底部盲区是指缆绳***底部附近无法***测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
如下图回波曲线所示，此时的液位是0.88m，界位是0.323m，油层厚度是0.56m，分别输出到罐旁表显示，三路4~20mA信号输出到中控室。个回波是油面液位回波，第二个回波是油水界面回波，回波强度很好。测量稳定，取得了良好的测量效果。
▲ 回波曲线清晰
▲ 测试数据稳定
UDR1000-54测量优势:
1. 导波雷达界面测量不受介质密度变化的影响，因此测量、。
2. 可实现界面和液面的同时测量和输出，不受满罐影响。
3. 在满罐和非满罐情况前均可实现界位和液位的测量。
4. 导波雷达是微波测量原理，受工况环境因素影响小，测量更。
5. 导波雷达可以实现免调试、免维护。
6. 支持油在下水在上测量。
因此，在油水界面和油层厚度测量上，相对于电浮筒和差压液位计，UDR1000-54系列导波雷达界位计可以实现更加，同时使用又更加简单方便的界面测量，是界位测量仪表的选择。
导波雷达测量界面的原理
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时部分反射回来，得到液面回波；剩余部分穿过上层介质继续传播，遇到界面二次反射，得到界面回波；回波被仪表内的接收器接收，并将距离信号转化为液面信号和界面信号。
WP-RD700系列导波雷达物位计
测量原理>>
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部
件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪
表内的接收器接收，并将距离信号转化为物位信号。
B:盲区 F:大量程 E:满仓 D:空高 L:物料高度
★注:使用雷达物位计时，务必使高料位不能进入测量盲区
输入>>
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微
波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离
D与脉冲的时间行程T成正比:
D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为:L=E-D
输出>>
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参
数将自动使仪表适应测量环境。对应于4－20mA输出。
