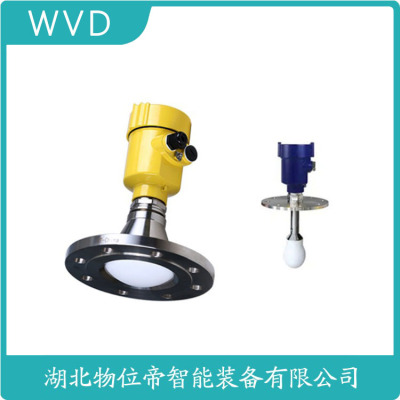

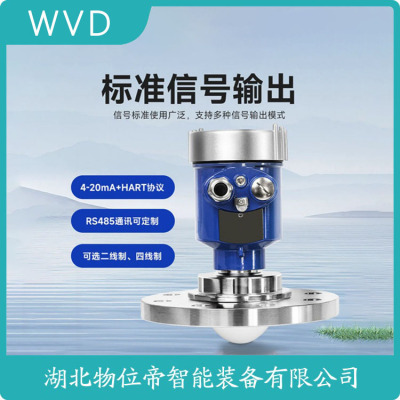

TH-SW3雷达液位计生产厂

TH-SW3雷达液位计生产厂 TH-SW3雷达液位计生产厂
  • TH-SW3雷达液位计生产厂
  • TH-SW3雷达液位计生产厂
  • 供应商:
    湖北物位帝智能装备有限公司
  • 价格:
    面议
  • 最小起订量:
    1件
  • 地址:
    湖北省武汉市洪山区青菱街道青菱大道青菱都市工业园联东U谷生态科技工业园
  • 手机:
    17720591218
  • 联系人:
    郭芬 (请说在中科商务网上看到)
  • 产品编号:
    223069348
  • 更新时间:
    2025-11-27
  • 发布者IP:
  • 产品介绍
  • 用户评价(0)
产品参数
  • 多样
  • 不限
  • 全国
  • 工地用
产品优势
  • 湖北开物位帝能装备有限公司主要生产雷达物位计、雷达液位计、雷达料位计、传感器、防爆物位开关、射频导纳料位计、静电容液位计、、超声波液位计、磁翻板液位计、浮球液位开关、接近开关、光电开关、声光报警器、防爆接线盒、防爆按钮开关、防爆磁性开关、跑偏开关、拉绳开关、皮带防打滑开关、皮带纵向防撕裂开关、声光报警器、温度变送器、压力变送器、差压开关热电偶热电阻等产品

详细说明

  TH-SW3雷达液位计生产厂

  在现代工业的舞台上,测量各种液位是确保生产过程、运行的关键环节之一。而导波雷达液位计,以其的性能和精细的测量能力,成为众多行业的理想之选。导波雷达液位计是一种基于雷达技术的液位测量设备。它通过发射高频电磁波,沿着导波杆传播,当电磁波遇到液面时,会产生反射信号。液位计接收反射信号,并通过的计算和分析,确定液位的高度。导波雷达液位计具有许多的优势。首先,它的测量精度高。能够准确地测量出各种复杂工况下的液位,误差小,为生产过程的控制提供了的数据支持。其次,它具有很强的适应性。导波雷达液位计具有良好的稳定性和性。广东高温高压导波雷达液位计批发价格

  在现代工业的浩瀚星空中,导波雷达液位计犹如一颗璀璨的科技之星,以其精细的测量能力和的性能,为众多行业的生产与发展提供着坚实的保障。导波雷达液位计是一种基于电磁波传播原理的液位测量设备。它通过发射高频雷达波,沿着导波杆传播,当遇到不同介质的分界面时,雷达波会被反射回来。液位计根据发射和接收信号的时间差,计算出液位高度。与传统的液位测量方法相比,导波雷达液位计具有诸多明显优势。首先,它的测量精度高,可以达到毫米级别,能够满足各种高精度液位测量的需求。上海导波雷达液位计报价导波雷达液位计在水处理厂准确测量水池液位,优化处理流程。

  它的结构紧凑,占用空间小,可以直接安装在容器上,无需对容器进行大规模改造。而且,由于其性高,使用寿命长,减少了后期的维护和更换成本,为企业节省了大量的资金和时间。在实际应用中,导波雷达液位计发挥着重要的作用。在化工生产中,它可以实时监测储罐中的液位,确保生产过程的稳定;在石业,它用于测量油罐的液位,为油品的储存和运输提供准确的数据;在电力行业,它可以监测锅炉水位,保障发电设备的正常运行。总之,导波雷达液位计以其精细的测量、强大的适应性和便捷的安装维护,成为现代工业液位测量的优先设备。它犹如一颗闪亮的科技之星,照亮了工业发展的前行之路。

  高温高压导波雷达液位计是一种的测量技术,在工业自动化领域具有重要的应用价值。它能够适应端环境下的液位测量需求,为化工、石油、天然气等行业的过程控制提供了的数据支持。在工业生产中,对于液体物料的测量是的。高温高压导波雷达液位计作为一种非接触式的测量工具,其重点在于使用微波脉冲来检测液面高度。与传统的浮子式或压力式液位计相比,这种雷达技术不仅能够在恶劣的工作条件下工作,而且还能提供更准确、更稳定的测量结果。导波雷达液位计具有较高的性价比。

  在食品和制行业,导波雷达液位计的卫生型设计,使其能够满足严格的卫生要求,确保产品质量。随着科技的不断进步,导波雷达液位计也在不断和发展。新型的导波雷达液位计不仅在测量精度和稳定性上有了更大的提升,还具备了智能化的功能。例如,能够实现远程监控、自动校准、故障诊断等,为用户带来了更加便捷和的使用体验。总之,导波雷达液位计以其精细的测量、强大的适应性和便捷的使用,成为现代工业生产和仓储管理中的重要设备。它为各个行业的发展提供了有力的支持,是我们在追求、、生产过程中的伙伴。导波雷达液位计是一种的液位测量仪器。北京蒸汽补偿导波雷达液位计批发价格

  导波雷达液位计在造纸厂浆池里,准确测量液位,优化生产过程。广东高温高压导波雷达液位计批发价格

  针对上述可能存在的问题,研发人员不断探索新的技术手段加以克服。例如,通过改进信号处理算法提高抗干扰能力;采用涂层材料减少介质附着;优化机械结构设计便于清洗维护等等。这些努力都旨在进一步拓展该类产品在各种复杂环境中的应用范围。在未来的几年里,随着物联网(IoT)技术的发展,预计会有更多智能功能被集成到高温高压导波雷达液位计中。比如,预测性维护功能可以让用户提前发现潜在故障并及时采取措施;远程诊断功能则允许技术人员不受地理位置限制地监控设备状态。广东高温高压导波雷达液位计批发价格

  罗斯蒙特 3300 在众多应用领域中,提供且的液位。 凭借高灵敏度和信号处理性能的导波雷达技术,罗斯蒙特 3300 系列通过一个变送器便能同时进行液位和界面两种测量。 3300 系列现推出一系列型导波杆,设计用于即使在恶劣的过程环境下也能进行测量。 二线制连接确保了安装简便经济。 其特点包括:

  高温和高压导波杆 用于要求高的液位测量领域。

  多样的导波杆几乎可满足应用领域的需求。

  多变量、环路供电的液位和界面变送器可减少储罐穿孔数目,并节省安装成本。

  直接液位测量无需对温度、压力、密度、介电性能或导电性能的变化进行补偿。

  简便易用的雷达组态工具使得设置简单,并通过波形图和记录工具提供诊断。

  几乎不受粉尘、蒸汽、干扰物的影响。

  坚固的模块化结构降低了运行成本,提高了性。

  易于集成于现有设备中。

  外形尺寸图

  导波雷达液位计单缆或单杆产品概述

  导波雷达物位计是一种微波物位计,它是微波(雷达)定位技术的一种运用。它是通过一个可以发射能量波(一般为脉冲信号)的装置发射能量波,能量波在波导管中传输,能量波遇到障碍物反射,反射的能量波由波导管传输至接收装置,再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理,转化成与物位相关的电信号。

  导波雷达液位计单缆或单杆适用范围及特点:

  导波雷达物位计用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量,适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。

  1、通用性强:可测量液位及料位,可满足不同温度、压力、介质的测量要求,高测量温度可达800℃,大压力可达5MPa,并可应用于腐蚀、冲击等恶劣场合。

  2、防挂料:电路设计和传感器结构,使其测量可以不受传感器挂料影响,无需定期清洁,避免误测量。

  3、免维护:测量过程无可动部件,不存在机械部件损坏问题,无须维护。

  4、抗干扰:接触式测量,抗干扰能力强,可克服蒸汽、泡沫及搅拌对测量的影响。

  5、准确:测量量多样化,使测量更加准确,测量不受环境变化影响,稳定性高,使用寿命长。

  导波雷达物位计主要技术参数:

  正常工作条件:

  环境温度:-20~50℃;

  相对湿度:5%~100%(包括直接湿);

  环境压力:86kPa~108 kPa;

  测量范围: 0~6米,缆式大可达35米;

  过程连接: 螺纹 或者法兰;

  过程温度: -40 -250℃;

  过程压力: 0.1~6Mpa;

  工作频率: 1.8GHz;

  响应速度: ≥0.2s(根据具体情况而定)

  重 复 性: ± 3mm ;

  分 辨 率: 1mm ;

  电流信号: 4~20mA/HART;

  精度: ‹0.1% ;

  通讯接口: HART 通讯协议 ;

  电源: 24V DC(+/-10%) /波纹电压:1Vpp;

  耗 电 量: max22.5mA ;

  防爆认: Exia II CT6 ;

  外壳保护等级: IP68;

  两线制接线: 供电和信号输出公用一根两芯线;

  电缆入口: 两个M20ⅹ1.5(电缆直径5 … 9mm)。

  三、导波雷达物位计型号及说明:

  技术创新与发展趋势

  79-81GHz频段提升角分辨率至0.5°,MIMO技术实现三维成像(精度±1mm)。太赫兹雷达(300GHz)适用于纳米粉体测量。AI算法自动优化参数,调试时间缩短90%。数字孪生技术虚拟校准,寿命预测准确率>95%。5G IIoT版本支持毫秒级刷新与云协同控制。

  一.产品优势:ZKHH-LD-YWJ-DB 导波雷达液位计的电磁脉冲以光速沿钢缆或探棒传播,当遇到被测介质表面时,部分脉冲被反射回来形成回波,并沿相同路径返回到脉冲发射装置,发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比,回波的性和振幅取决于上层介质与下层介质的介电常数εr。一般来讲,上层的介质通常为气体,其介电常数接近εr1.0,下层被测介质的介电常数较高。

  应     用:液体

  测量范围:10米

  过程连接:螺纹、法兰

  过程温度:-20-220℃

  过程压力:-1.0-40bar

  精      度:< 0.1%

  分  辨  率:1mm

  重  复  性:±3mm频率范围:100MHZ-1.8GHZ

  防爆等级:Exd II BT4

  防护等级:IP68

  信号输出:4…20mA/HART(两线)

  罗斯蒙特 5300 系列是一款的 2 线制导波雷达 (GWR) 变送器,用于液体、浆料、固体中的 复杂液/料位和界面测量。它采用我们 30 年久经考验的雷达知识,其设计旨在提高工厂的收益。 5300 拥有您期望的*过程雷达应具有的优点,包括 出的性、*的性、简便的可操作性以及无限制的连通性。

  直接开关技术与其他 2 线制导波雷达变送器相比,它具有更强的雷达信号,可提供的测量性能和性。

  导波杆末端探测功能在介电性低的产品中也能进行长距离测量。

  利用校验反射器功能可从控制室简捷地进行变送器完整性测试。

  通过智能电流接口改进 EMC 性能,从而提高性。

  轻松集成到新建的或现有工厂管控网中,并可选择具有叠加 HART、modbus 输出或 FOUNDATION ? 现场总线的 4-20 mA 方案以便于全面支持 PlantWeb? 警报。

  功能强大且易于使用的 组态工具。

  提供 全系列导波杆,几乎覆盖应用,包括用于 温度和压力的严苛工况的导波杆。

  雷达变送器强大的模块化设计和 M*riableTM配置降低了成本,提高了性。

  几乎不受应用工况影响,例如 灰尘、蒸汽和干扰性障碍物。

  按照 IEC61508 在单用模式下通过 SIL2 认,冗余模式下通过 SIL3 认

  罗斯蒙特 9901- 用于过程液位仪表的高品质旁通管

  TH-SW3雷达液位计生产厂

  导波型雷达物位变送器发出的高频微波脉冲沿着探测组件(钢缆或钢棒)传播,遇到被测介质,由于介电常数突变,引起反射,一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。

  多种过程连接方式及探测组件的形式,导波型雷达物位变送器适于各种复杂工况及应用场合。如:石油、化工、电力治金、等高温度高压力、强腐蚀的酸碱或粘稠的、混浊的含有杂质及小介电常数介质等。

  本文旨在通过实践来探讨电厂低压给水加热器上液位的测量,并解析了加热器结构及其采用各种不同液位测量仪表的历程和工况特点,论述了导波雷达液位计在低压给水加热器上的使用优势,藉此给电力行业热工人士提供一些有价值的参考。

  给水加热器的结构与功能

  给水加热器是一种利用汽轮机抽汽加热给水,以提高热效率的加热设备,是电厂回热系统的重要辅机之一。加热器的工作原理是利用汽轮机做过功的乏汽加热凝结水和给水,而不是直接将乏汽排入凝汽器,以充分利用乏汽的焓,降低冷源损失,同时减弱锅炉受热面的热应力。

  加热器按汽水传热方式的不同,可分为表面式和混合式。目前,在火力发电厂中除了除氧器采用混合式加热外,其余高低压加热器均采用表面式加热。按照水侧的布置方式和流动方向的不同,表面式加热器又分为立式和卧式。

  表面式给水加热器的特点,是加热工质(汽轮机的抽汽)与被加热工质(锅炉给水)相互不混合,通过管壁来传递热量。传热管内是给水,传热管外是蒸汽。蒸汽在加热器里放出热量并凝结成疏水,由疏水口排出。由于加热蒸汽通常都具有一定的过热度,为使给水温度达到所期望的值,同时加热面积尽可能的少,可设置一个过热蒸汽冷却段,以充分利用抽汽的过热度。蒸汽由汽相变为饱和水,同时放出汽化潜热的过程是在凝结段里完成的。凝结段是给水加热器的主要换热区段,管内给水大部分的焓升是由这一区段提供的。因此,具有凝结段的加热器是电厂用给水加热器的基本型式。

  加热器中液位测量的重要性

  加热蒸汽和被加热的水之间是通过金属表面来传递热量的。由于传热热阻的存在,给水不可能被加热到蒸汽压力下的饱和温度,不可避免地存在着一个端差。因此,给水端差(TTD = Terminal Temperature Difference)和疏水端差(DCA = Drain Cooler Approach temperature difference)是加热器的两个主要。给水端差和疏水端差的设置,直接影响到机组的率和运行的性。给水端差又称为上端差,是加压器蒸汽压力下的饱和温度与出口给水温度之差。疏水端差又称下端差,是离开加热器汽侧的疏水温度与进入水侧的给水温度之差。

  图1  卧式表面式给水加热器结构实物

  合理的给水端差的设置,能够有效提高热交换效率,是成本控制及盈利能力的重要组成部分。在实际运行中,给水端差增大的原因有:加热器的抽汽压力和抽汽量不稳定;加热器受热面结垢使传热恶化,增大了传热管内外温差;加热器内积聚了空气,不凝结的空气附在传热管表面形成空气层,妨碍了蒸汽的凝结放热,增大了传热热阻;凝结水或给水的部分或不经过加热器,而是从加热器旁路通过;凝结水位过高,淹没了一部分传热管,使传热面积减少。而给水端差过小,纵然可以提高热交换效率,但加热器长期处于过热状态,会大缩短使用寿命。由此可见,在日常操作中,维持合理的加热器凝结水位高度,从而找到热交换效率和设备寿命之间的平衡点,成为热工控制的首要任务。

  加热器中液位测量的发展历程

  给水加热器中存在高温、高压及大量蒸汽,恶劣条件使之成为测量的难点。给水加热器的水位检测历经了几个发展阶段,从初的磁翻板液位计、浮筒液位计、直到今天比较常用的差压变送器和导波雷达液位计。

  磁翻板液位计又称就地水位计,是为传统的一种水位测量方式,至今仍然是加热器的标准配置。磁翻板液位计利用浮力原理,根据加热器的设计温度、压力及水的密度,制造出满足工况条件的浮子。浮子装在和加热器相连的筒体中,筒体中的水位和加热器中的水位等高,而筒体内浮子漂浮在水面上,即代表水位的高度。浮子内的永磁铁通过磁耦合作用引起筒体外的小磁板翻转,通过小磁板两面颜的不同,来就地读取加热器中的水位高度。磁翻板液位计是一种稳定的测量技术,但它存在两大缺陷。一是测量精度不高。因为加热器中的温度和压力的变化,凝结水的密度也发生变化,根据阿基米德浮力定律f浮=ρgV,当凝结水密度变化时,浮子浸没在水中的体积也发生变化,因此浮子淹没高度的变化会影响到测量精度。二是就地水位计在初的时候没有远传信号。

  浮筒液位计是上世纪80年代至本世纪初常用的加热器水位测量方式。因为浮筒液位计集成有信号转换器,所以能够提供远传信号。但是浮筒液位计也是基于浮力的原理,因此同样面临着测量精度差的问题。此外,浮筒液位计多数采用扭力管式测量原理,表头笨重且需要周期性的标定,给使用和维护带来了诸多不便。

  图2  导波雷达液位计工作原理

  随着差压变送器技术的发展和产品性价比的提升,差压变送器配合平衡容器成为本世纪以来较为常用的加热器水位测量方式。但无论是采用双室平衡容器,还是采用单室平衡容器,对于测点位置的选取和安装都有较高的要求。因为,低加汽测可能工作在负压工况下,所以测量值波动大,影响到生产人员的正确操。此外,差压变送器的测量原理是:ΔP=ρgh,为达到地测量,需要对密度、温度及压力进行补偿。

  导波雷达液位计采用的是时域反射原理(TDR原理,Time Domain Reflectometry)。导波雷达的工作原理,是由表头高频脉冲发生器产生电磁脉冲波信号,该信号沿着导波杆(探杆)向下传送,当遇到比此前传导介质(如空气或蒸汽)介电常数大的液体表面时产生反射信号,用超高速计时电路测量出脉冲波信号从发射到接收的传导时间。传导时间与电磁脉冲波速度乘积的一半,即代表被测介质表面到导波雷达液位计过程连接处的距离;通过给定的容器高度减去距离,计算得出液位的高度,从而达到对液位的测量。

  导波雷达液位计的测量原理及优点

  时域反射理论模型早在1939年就已建立,初用于电信业查找电缆断点。上世纪90年代中后期,部分液位计厂家致力于将TDR技术应用于工业仪表,称之为导波雷达液位计。导波雷达液位计问世后,随即成为物位测量的一大利器。导波雷达液位计的测量结果和被测介质的温度、压力、密度、粘度、电导率和介电常数无关,可以用于测量液体、浆料和固体,也可以测出物位或某些工况下的液体界面。因此,当导波雷达液位计满足设计温度、压力、量程、精度、材质及安装位置的要求时,是一种理想的物位测量仪表,几乎可以取代大多数物位计。当然,导波雷达液位计也同样面临着一些使用的限性,如其典型精度为±3mm、对温度和压力耐受的限、当介质粘度高时在探杆上形成挂料、固体介质容易磨损并拉断探杆,以及容器内的搅拌影响探杆的安装等。

  做为一种探杆和被测介质相接触的接触式物位测量仪表,导波雷达液位计的选型重点集中于探杆形式。为此,各导波雷达液位计厂家研发生产出不同的探杆形式,以满足各种工况的要求。如笔者所使用过的美国Magnetrol品牌的导波雷达液位计,就有多达22种探杆形式可供选择。

  图3  单杆探杆信号轨迹图、通州探杆信号轨迹图、同轴探杆实物图、通州探杆实物剖面图

  那么,如何选用合适的探杆形式呢?首先,需要考虑探杆对温度和压力的耐受。其次,需要考虑电磁脉冲信号在探杆上传播的轨迹。

  单式探杆(单杆、单缆)上信号轨迹呈逐步发散的状态。在信号的轨迹范围内,可能会产生干扰信号影响到液位的测量。典型的干扰信号有安装管嘴,以及容器内的焊缝、焊渣和结构件等。同轴探杆的信号则集中在同轴探杆内。同轴探杆的结构是中间有一根实心金属杆(通常直径为8mm),电磁脉冲信号在金属杆上传播;其外侧是一根金属套管(通常直径为22mm),金属套管作为金属杆的屏蔽层,起到屏蔽外部的干扰信号及集中信号的作用,以提高信号的灵敏度,便于测量介电常数较低的介质。因此,采用同轴探杆可以不用考虑安装位置及容器内结构对测量带来的影响,是理想的一种探杆形式。同轴探杆的限在于,其量程受限,通常为6m左右,以及高粘度介质所形成的“搭桥”现象。

  那么是不是说使用导波雷达液位计测量低压加热器液位,只需考虑到以上两点就了呢?实际上,还需要结合电厂低压加热器实际工况中存在大量蒸汽的特点。一是要考虑蒸汽的侵蚀作用对于探杆和表头之间密封部分的材质选择和制作工艺的考验。见图3红圆圈部分。依据笔者经验,选择应用业绩多、历经实践考验的品牌是产品的有效保障。二是需要考虑蒸汽工况下,电磁脉冲信号的传播在蒸汽中被衰减的情况。通常,导波雷达的测量原理可用以下公式来表示:

  L=D – C0.t/2

  L=液位高度

  D=容器高度

  C0=真空中的光速

  t=发射信号和反射信号的时间间隔

  在蒸气工况中,实际的液位以 L真来表示,实际的信号传播速度用C真来表示;仪表测量出的液位以L测来表示,那么:

  L真=D – C真.t/2

  L测=D – C0.t/2

  因为C真L测。依据导波雷达液位测量值来控制凝结水的高度,所造成的实际影响是凝结水位过高,致使低压加热器内部分传热管被淹没在凝结水下,热交换效率下降,给水端差增大。

  图4  7×S蒸汽探杆结构剖面图

  通过实际的观察数据和相关的文献资料信息,在低压加热器的工况条件下,C真和C0之间的差异在2%~5%之间。因为C真受到蒸汽温度、压力的影响而不断变化,所以仅从改变仪表系数的方面来进行C真的修正,还是不能很好满足对测量准确度的要求。

  对于C真进行实时的补偿,是导波雷达在蒸汽工况下能完成准确测量的先决条件。笔者所使用的Mangetrol导波雷达液位计采用了专利的蒸汽探杆,用于实时的C真补偿,其补偿的工作原理如下:

  在蒸气探杆中,距离表头下方125mm处安装有一个蒸汽目标(Steam Target),表头每秒会发送一个询问信号,该询问信号到蒸汽目标后被发射回表头的时间t问询被测量。此时,电磁脉冲信号在当前工况下的速度C真可以用以下公式准确计算出来:

  C真=d/t问询,其中,d=125mm

  获得C真后,导波雷达将以此值来进行真实液位值的计算,从而达到实时补偿的目的。

  小结

  综上所述,Magnetrol专利的蒸汽探杆,集成了同轴式、良好的蒸汽隔密封及实时蒸汽补偿的优势。同时,Magnetrol致力于同轴探杆的大规模推广,具有同轴探杆生产的规模优势,给电力行业用户带来了高性价比的产品。此外,Magnetrol专利的AURORA系列液位计,将磁翻板和导波雷达液位计集成为一体,提供了重要应用场合的现场和远传测量,减少了过程接口数量,避免了潜在泄露点,提高了使用维护的便利性。
