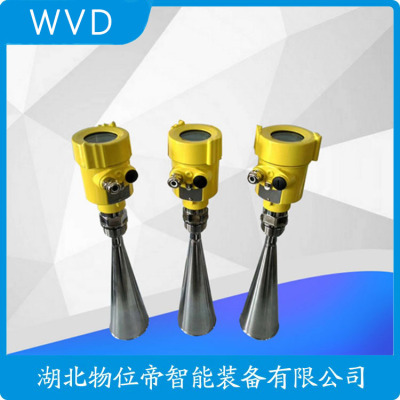

JDRD861PAAACDW雷达液位计质量好的
固体散料测量的技术突破
低介电常数（ε＜2）粉料测量是行业难题，80GHz雷达传感器通过增强发射功率（＜20mW）和窄波束（＜4°）提升信号反射率。某电厂粉煤灰仓实测显示，传统26GHz雷达回波强度仅-90dBm，而80GHz型号达-65dBm。粉尘环境需配备0.3MPa压缩空气吹扫装置，防止天线积灰。最新多目标识别算法可区分下落物料与料位面，动态测量误差控制在0.5%FS以内。料仓倾斜时，三维建模技术能自动补偿斜面导致的测量偏差。
雷达物位计是物位仪表一种常用产品类型，具有测量、性能稳定、性高、维护简便、适用范围广等优点。可安装于各种金属、非金属容器或管道内，对液体、浆料及颗粒料的物位进行测量，适用于粉尘、温度、压力变化大、有惰性气体及蒸汽存在的场合。那么，雷达物位计的种类和应用具体有哪些呢？
一、产品分类
按工作方式划分，雷达物位计可分为接触式雷达物位计和非接触式雷达物位计，具体如下:
1．非接触式（射空雷达） 雷达物位计
非接触式雷达物位计常用喇叭或杆式天线来发射与接收微波，仪表安装在料仓顶部，不与被测介质接触，微波在料仓上部空间传播与返回。
非接触式雷达物位计，按照微波的波形又可分为脉冲雷达物位计和调频连续波雷达物位计。
2．接触式雷达物位计
接触式雷达物位计一般采用金属波导体（杆或钢缆）来传导微波，仪表从仓顶安装，导波直达仓底，发射的微波沿波导体外部向下传播，在到达物料面时被反射，沿波导体返回发射器被接收。
这种可以通过导波线或导波杆直接接触所测物料来测量的接触式雷达物位计，主要是导波雷达物位计，根据其采用的金属波导体不同，又可进一步细分为:缆式（单/双）、杆式（单/双）和同轴导波雷达物位计。
相比接触式雷达物位计，非接触式雷达物位计具有安装简单、维护量少、使用方式灵活、不受仓内粉尘、温度等因素的影响等优点，是近年来发展快的一种测量仪器。
二、技术原理
1．脉冲雷达物位计
脉冲雷达物位计将发射微波脉冲，以光速（在空气中）传播，碰到被测介质表面（介电常数大于传播介质的介电常数），部分微波被反射回来（反射量取决于料面平整度/介电常数大小），被同一天线接收，介质的反射量（率）越大，信号就越强，越好测量；反射量（率）越小，信号就越弱，越容易受干扰。准确的识别发射脉冲与接收脉冲的时间间隔△t，从而进一步计算出天线到被测介质表面的距离D。
脉冲雷达原理图
2．调频连续波雷达物位计
FMCW雷达用24GHZ作为测量基频（载频），2GHZ为调节频宽, 整个扫描时间为7ms，完成一次线性扫描，信号发射后，经过一定的时间延迟后，接受到回波信号。在线性扫频中产生的时间差，将正比例液位距离，由于有许多反射波，将的回波时间进行傅立叶（FFT）变换，将时间信号转换成有一定能量的频谱，视频谱比较高和比较陡的信号为有用信号。
调频连续波雷达物位计原理图
3．导波雷达物位计
导波雷达发出高频微波脉冲沿着探测组件（钢索或者钢管）传播，当遇到被测介质时，由于介电常数突变，引起发射，一部分脉冲能量被发射回来。发射脉冲与反射回来的脉冲的时间间隔与被测介质的距离成正比。
三、应用区别
雷达物位计的应用范围很广泛，涵盖了电力、钢铁、冶金、水泥、石油化工、造纸、食品等领域，但是应用不同原理的雷达物位计，其解决的应用工况也各有不同。
脉冲雷达物位计一般可以用于大部分应用场合，主要针对圆柱形、35米以内罐体介质的液位测量；但对于球形罐或者带有搅拌功能的液体储罐，就需要使用导波雷达物位计进行测量；而针对大量程、粉尘较大的容器或储罐，就使用能量大、抗干扰能力强的调频连续波雷达物位计。
雷达物位计采用微波脉冲的测量方法，并可在工业频率波段范围内正常，波束能量低，可安装于各种金属、非金属容器或管道内，对液体、浆料及颗粒料的物位进行非接触式连续测量。雷达物位计适用于粉尘、温度、压力变化大，有惰性气体及蒸汽存在的场合。雷达物位计工作方式:向被测目标发射微波，由目标反射的回波返回发射器被接收，与发射波进行比较，确定目标存在并计算出发射器到目标的距离。
测量范围:30m
测量精度:±10mm
过程温度:-40～150℃
过程压强:-0.1～1.6MPa
频率:6.3GHz
信号输出:（4～20）mA/HART
电源:两线制:（DC24V） 四线制:（DC24V/AC220V）
JDRD861PAAACDW雷达液位计质量好的
雷达液位计介绍
工作原理:
微波液位计的工作原理类似于雷达:发射微波对被测目标，目标反射的回波返回到发射机接收，与发射波进行比较，确定目标存在，计算发射机到目标的距离。 应用:
如今在物位测量领域困扰用户的是一些大型固体料仓的料位测量，尤其是A料仓50/100 米范围内充满灰尘和干扰。相关技术仪表，如电容式或导波雷达TDR，在卸料过程中物位下降时，会承受强拉力负载，可能会损坏仪表或拉下筒仓顶。与大多数其他机械仪器一样，重锤通常存在埋入式锤的问题，需要经常维护。高粉尘条件可能超出非接触式超声波液位测量系统的能力。高频调频雷达技术适合这种大型固体筒仓的物位测量！
PLUSFO
欢迎——宁夏导波雷达液位计——倍加孚科技有限公司
一项技术的出现，要与传统技术进行搏杀，可能是鱼死网破两败俱伤，可能是互相妥协和平共处，也可能多方投降一家独大，LoRa与NB-IOT哪个才是物联网的娇宠？物联网的无线通信技术很多，主要分为两类:一类是ZigBeWi-F蓝牙、Z-we等短距离通信技术；另一类是LPWAN（low-powerWide-AreaNetwork，低功耗广域网），即广域网通信技术。物联网的发展对无线通信技术提出了更高的要求，专为低带宽、低功耗、远距离、大量连接的物联网应用而设计的LPWAN也兴起。
（图一:【高频雷达物位计】STALKER PRO II雷达测速仪）
倍加孚（科技）有限公司*设计制造雷达物位计、雷达液位计、雷达料位计、雷达水位计、超声波液位计、磁翻板液位计、磁性浮子液位计、液位计、石英管液位计、浮球液位计、浮标液位计、投入式液位计、射频导纳物位计、磁敏电子双液位计、射频导纳料位开关、 HRS150型 数显洛氏硬度 HR150A型 洛氏硬度计 HRMS45型 数显表面洛氏 XHR150型 塑料洛氏硬度 TH300数显洛氏硬度计 TH310型表面洛氏硬度计 RD-150A1 手动洛氏硬度 RD-150D1电动洛氏硬度 RD-45D1电动表面洛氏硬 RM-150D1型液晶屏数显 TH320型数显全洛氏硬度 HBRS-150型数显洛氏硬 HRBD-150型电动洛氏硬 XHRS-150型电动塑料洛 HR-150A型洛氏硬度计 HRS-150B型加高洛氏硬 HRSD-45型电动表面洛氏 600MRD/LS洛氏硬度计 500MRD洛氏硬度计 500MRA/S洛氏硬度计 500MRA/LS洛氏硬度计 500MRA/L洛氏硬度计 HBRS-150型数显表面洛 HK单管真空计 TH300型数显洛氏硬度计 HBRS150型 数显洛氏硬 HBR-150DT型洛氏硬度计 HBRM-45DT型电动表面洛 HBR-150A型洛氏硬度计 600MRD™ 硬度计 600MRD/L洛氏硬度计 500RA™洛氏硬度 500MRA™洛氏硬度 表显手持式硬度计 全能数显手持硬度计 数显洛氏手持式硬度计HRS-150型数显洛氏硬度 HD945型 光学表面洛氏 HVS10型 数显小负荷维 HV10型 小负荷维氏硬度 HV50型 维氏硬度计 HVS50型 数显维氏硬度 HBV-5型维氏硬度试验机 VC-5A-1维氏硬度计（手 VC-5D1维氏硬度计（自 VCCD-5D-1带装置数 HDV-5A1/5D1数显维氏硬 HBVS-50型数显维氏硬度 HRV-50A型维氏硬度计 HRV-10B型小负荷维氏硬 HRVS-5型数显小负荷维 HRV-5型小负荷维氏硬度 HBV50型维氏硬度计 HBVS50型数显维氏硬度 HBVS-5型数显维氏硬度 HCV-5A1/HVC-5D1维氏硬 HBV-1000型显微硬度计 HBVS1000型数显显微硬 HBV10型小负荷维氏硬度 HBD-945型光学表面洛氏 VD-5D-1数显维氏硬度计
欢迎——宁夏导波雷达液位计——倍加孚科技有限公司
但也不排除由于浮子导向杆与止动环不同心，造成浮子卡死。处理时可将仪表拆下，将变形的止动器取下整形，并检查与导向杆是否同心，如不同心可进行校正，然后将浮子装好，手推浮子，感觉浮子上下通畅无阻卡即可，另外，在浮子流量计安装时一定要垂直或水平安装，不能倾斜，否则也容易引起卡表并给测量带来误差。测量误差大安装不符合要求;对于垂直安装浮子流量计要保持垂直，倾角不大于20度;对于水平安装浮子流量计要保持水平，倾角不大于20度;浮子流量计周围100mm空间不得有铁磁性物体;安装位置要远离阀门变径口、泵出口、工艺管线转弯口等。
UTG-22超声波测厚仪 TM250 型超声波测厚仪 TT100系列手持式超声波 TT300手持式超声波测厚 LA-30型超声波测厚仪 LAD-C 高精度超声波测 UTM-101H型智能超声波 CTS-30型袖珍数字式 TT340超声波测厚仪 TT310超声波测厚仪 TT100a超声波测厚仪 TT320超声波测厚仪 CTZ-30型袖珍数字式 HGG系列超声波测厚仪 UTM-102型超声波测厚仪 DM4DL 超声波测厚仪 DM4超声波测厚仪 WM2超声波测厚仪 CL3/CL3DL精密超声波测 TI41、51系列固定一体 QQI试片（a 标准QQI试 ASME国外标准线型像质 SG-1201超声波测厚仪 SG-1202电脑涂层测厚仪 SG-1203电脑涂层测厚仪 LK300高精度超声波测厚 UTG-32涂层测厚仪 CTS-30A袖珍式超声测厚 TT300型手持式超声波测 UTC-22超声波测厚仪 PX7/PX7DL高精密超声波 DM4E超声波测厚仪 超声波测厚仪 MX系列测厚仪 A/B扫描超声波测厚仪M PR—8²超声波测厚 A/B扫描超声波测厚仪P MMX系列超声波测厚仪 UMX/MX3水下超声波测厚 VX声速测定仪 THOR型高穿透力A-扫描 MICROGAGE2超声测厚仪 T-GAGE4超声波测厚仪 Model 25超声波测厚仪 Model 25DL超声波测厚 25 MULTI PLUS超声波多 ECHOMETER超声波测厚仪 TI7F/TI14铸铁超声 AD-3252A/3252B超声波 AD-3253/3253B超声波测 HGH2000B型超声波测厚 HGH2000C型超声波测厚 HGH2000D型超声波测厚 TI-40N超声波测厚仪 MINITEST 400W 超声波 25MX PLUS 八通道超声 25HP超声波测厚仪 25HP PLUS超声波测厚仪 37DL PLUS超声波测厚仪 MG2系列超声波测厚仪 26系列超声波测厚仪 35系列精密型超声测厚 Magna-Mike 8500 霍尔 DC-1000B 超声波测厚仪 DC-2000B 超声波测厚仪 DC-2020B 超声波测厚仪 DC-2030B 超声波测厚仪 DC-2010B 超声波测厚仪 SKCH-1(A)型精密测厚仪 NOVASCOPE 5000*精密 TG110-DL小型数字式 TI--55/TI--56系列超声 FQR7502型涡流导电仪 HGG-25电涡流测厚仪 CL400精密超声波测厚仪 JB4730-94像质计 CTS-35A型非金属超声波 MAGNAPURE 液渗废液处 管线故障寻踪仪/线路寻踪器 HY-4/ZZK-2(数显)自动 DGT1型电缆故障探测仪 MG8502A设备故障分析仪 TJY-2000型地下管道探 690 型设备故障综合诊 VIH-20型旋转机械故障 SITE-X320系列便携式工 MI2093（T-R10K）线路 RD-4000系列地下管线探 Easy Locator易捷管线 GYX-2000型地下管线探 QF1B 电缆探伤仪 IR-0204型红外线测温仪 IR-0204型红外线测温仪 HT-11D型 红外线测温仪 HT-21型 红外线测温仪 T830-T1/830-T2便携式 570系列手持式精密红外 TES-1326 / 1327 红外 testo 850-1/2红外测温 MiniTemp系列便携式红 MX系列便携式红外测温 PhotoTemp?Mx6型照相式 CI系列热偶红外测温仪 MID系列红外测温仪 GP系列在线式红外测温 TX系列红外测温仪 MP50系列红外测温仪 Marathon系列双集成 FP系列食品型红外 CS100红外测温系统（温 AZ8895红外测温仪 AZ8888红外测温仪 AZ8889红外测温仪 AZ8877红外测温仪 AZ8878红外测温仪 AZ8890红外线测温仪 AZ8879红外测温仪 TR-630型 红外测温仪( TR-630型 红外测温仪( 5500/5510便携式红外测 825-T1/T2红外测温仪 825-T3/T4两用红外测温 860-T1/T2/T3红外测温 AZ8868/8886/8866/885 TI213EL型红外测温仪 PT-5LD PT-7LD型红外线 PT-303红外线测温仪(激 PT-305 红外线测温仪( BF系列红外线测温仪(在 BS系列红外线测温仪(防 TI120EL型红外测温仪 ST系列便携式红外测温 3i系列便携式红外测温 F561二合一红外测温仪 MS Plus非接触型红外测 SSW-1型自动真空温度测 SDS系列(双路)电阻真空 Ti30热成像仪 JB4730-94、DL/T821-2 DT8818型非接触式红外 DT-8812/8811/8810红外 DT-8810/DT-8811/DT-8 DT880迷你型红外线测温 DT-8855二合一红外测温 DT-8830二合一红外测温 DT-8831 二合一红外测 DT-8832二合一红外测温 DT-8833二合一红外测温 DT-8835二合一红外测温 DT-8862双激光红外测温 DT-8863双激光红外测温 DT-8865双激光红外测 DT-8867H工业型高温双 DT-8868H工业型高温双 DT-8869H工业型高温双 TI110/315系列便携式红 PhotoTemp™Mx6型 BA系列红外线测温仪 AR872A/AR882A非接触式 FoodPro/FoodPro Plus 826-T1/T2红外测温仪（ 826-T3/T4红外/接触式 testo 850-1/2红外测温 AR872S/AR872/AR882非 AR842A/AR852/AR862A非 AR802/842/852非接触式 AR-812/832非接触式红 TN00系列红外测温仪 TN20系列(激光) 红外测 TN205L 红外测温仪 TN30系列 热电偶& 红外 TN40系列热电偶 & 红外 TCT103 热电偶&红外测 TN1系列便携式红外测温 TN901测温仪 Fluke62红外测温仪 805 迷你红外测温仪 MT-300C红外测温仪 MT-300C+红外测温仪 MT-500经济型红外测温 ST-652红外测温仪(精密 MS-620红外测温仪(精密 DT8859红外测温仪 DT8858红外测温仪 DT8839红外测温仪 DT8838红外测温仪 DT8829红外测温仪 DT8828H红外测温仪 DT8826H红外测温仪 DT8819H 便携式红外测 DT8818H 便携式红外测 DT8811H手持式红外测温 DT8810H 红外测温仪 DT8828 红外线测温仪 DT8819 红外测温仪 DT880B迷你型红外测温 DT882 迷你型红外测温 DT883 迷你型红外测温 IR77L袖珍型红外线测温
欢迎——宁夏导波雷达液位计——倍加孚科技有限公司
作为人类获取信息的工具，传感器是现代信息技术的重要组成部分。在传统意义上的传感器输出的多是模拟量信号，本身不具备信号处理和组网功能，需连接到特定测量仪表才能完成信号的处理和传输功能。但智能传感器能在内部实现对原始数据的加工处理，并且可以通过标准的接口与外界实现数据交换，以及根据实际的需要通过软件控制改变传感器的工作，从而实现智能化、网络化。的来说，智能传感有以下几个主要特点及优势:1.精度高智能传感器可通过自动校零去除零点，与标准参考基准实时对比自动进行整体系统、非线性等系统误差的校正，实时采集大量数据进行分析处理，消除偶然误差影响，从而智能传感器的高精度；2.高性与高稳定性智能传感器能自动补偿因工作条件与环境参数发生变化而引起的系统特性的漂移，如环境温度、系统供电电压波动而产生的零点和灵敏度的漂移；在被测参数变化后能自动变换量程，实时进行系统自我检验、分析、判断所采集数据的合理性，并自动进行异常情况的应急处理；3.高信噪比与高分辨力由于智能传感有数据存储、记忆与信息处理功能，通过数字滤波等相关分析处理，可去除输入数据中的噪声，自动提取有用数据；通过数据融合、神经网络技术，可消除多参数状态下交叉灵敏度的影响；4.强自适应性智能传感有判断、分析与处理功能，它能根据系统工作情况决策各部分的供电情况、与高/上位计算机的数输速率，使系统工作在低功耗状态并优化传输效率。
目前，海上平台常用的液位测量仪表主要有导波雷达液位计、喇叭口雷达液位计等几种测量方法。每种测量方法价格差异较大，且都有一定的适用范围和条件。其中一些仪表虽然本身适用粘度范围有限，但是经过处理或者设计后，也可以获得更广泛的适用粘度范围，从而避免了选择价格更高的测量仪表。通过对海上平台常用液位测量仪表进行详细研究，通过合理化选型，一方面实现了佳的测量效果，另一方面有效地减少了工程投资。
1、导波雷达液位计
导波雷达也称时域反射或微功率脉冲雷达，安装在储罐或旁通管的顶部，有杆式和缆式两种形式，考虑到受罐顶安装空间的限制，海洋平台一般选用导波缆配重锤的形式。低能脉冲微波以光速沿导波杆/缆向下发送，在导波杆/缆与液位（空气/液体界面）的交点处，有相当大比例的微波能量通过导波杆/缆反射回变送器，变送器对发射信号和接收的回波信号之间的时间差进行测量，然后板载微处理器利用公式:距离=（光速×时间差）/2，即可实现对液面上方高度进行计算，从而得出罐内液位值。
导波雷达液位计通过在导波杆/缆上进行涂层处理，通过软件滤除油膜覆盖造成的干扰的方式，部分产品可以实现8000cp及以内粘度范围总液位的测量。在粘度较大工况下，不建议使用导波管进行限位。
优点:对波动较大介质的测量更稳定，不受介电常数高低的限制，信号相对稳定。
缺点:安装维护不太方便，有时需要在罐体加装导波管。
2、喇叭口雷达液位计
喇叭口雷达液位计是利用超高频电磁波经天线向被探测容器的液面照射，当电磁波碰到液面后反射回来，仪表检测出发射波及回波的时差，从而计算出液面高度。由于喇叭口雷达天线与被测介质互不接触，所以可以有效避免高粘工况对测量的影响，理论上不受介质粘度的影响。
优点:精度较高，采用非接触式测量，不受介质粘度的限制，体积较小，安装方便。
缺点:天线容易沾上测量介质、结晶或水蒸气，需要进行定期检查和清理。为避免漂浮物影响测量结果，需要在罐体加装导波管。
雷达物位计是一种常用的物位仪表，具有测量、性能稳定、性高、维护简便、适用范围广等优点。智能雷达物位计，雷达液位计要想正常的发挥自己的功能，基本的安装方法是大家要掌握的。那么雷达物位计在哪些场合?现场安装都需要注意什么?就让青天仪表的工程师们为您详细解答，一起来学吧~
雷达物位计的应用场合都有哪些?
1、石化行业:如(采油厂)的原油、污油、污泥、污水(油田)的沉降罐、污水罐、钻探泥浆罐(液化气站)的液化天然气、冷凝水(储油库、生物柴油厂)的汽油、柴油、焦油、地沟油(复合肥厂)的尿素熔融液、氨水(化工厂)的各种化工产品、高温高压、高腐蚀性盐酸、有毒产品液氯、结晶产品苯酐。
2、电力行业:如(电厂)的粉煤灰料仓、脱硫、润滑油、泥浆、原煤仓、燃料仓、储水池、废气净化罐、灰库、油箱。
3、水泥行业:如(水泥厂)的散装成品的水泥仓、原煤仓、煤灰、生料均化库、熟料库、炉渣存储库。
4、钢铁行业:如(炼钢厂)的铁石矿、石灰石生料、石灰石熟料、煤粉、原煤仓(铝厂)的炭粉、铝矿石、煤粉。
5、煤炭行业:如(洗煤厂)原煤、精煤、煤渣、煤粉、含煤污水冶金行业等等..........
导波雷达物位计，液位计
1.产品概述
1.1测量原理
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2其中C为光速，因空罐的距离E已知，则物位L为:L=E-D
输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
1.2测量范围
H－－－－测量范围
L－－－－空罐距离
B－－－－顶部盲区
E－－－－探头到罐壁的小距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
注意:
只有物料处于顶部盲区和底部盲区之间时，才能罐内物位的测量。
2 .仪表介绍
WRD71
应用液体、固体颗粒
测量范围30米
过程连接螺纹、法兰
过程温度-40-250℃
过程压力-1.0-20bar
精度±1mm
频率范围100MHZ-1.8GHZ
防爆/防护等级Exia IICT6/IP67
信号输出4…20mA/HART(两线)
WRD72
应用液体、固体颗粒
测量范围6米
过程连接螺纹、法兰
过程温度-40-250℃
过程压力-1.0-20bar
精度±1mm
频率范围100MHZ-1.8GHZ
防爆/防护等级Exia IICT6/IP67
信号输出4…20mA/HART(两线)
WRD73
应用液体
测量范围6米
过程连接螺纹、法兰
过程温度-40-250℃
过程压力-1.0-20bar
精度±1mm
频率范围100MHZ-1.8GHZ
防爆/防护等级Exia IICT6/IP67
信号输出4…20mA/HART(两线)- 4 -
3.安装指南
下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体。同轴管式探头只适用于液体物体。
3.1安装位置:
<尽量远离出料口和进料口。
<对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
<建议安装在料仓直径的1/4处。
<缆式探头或杆式探头离罐壁小距离不小于30厘米。
<探头底部距罐底大约30mm。
<探头距罐内障碍物小距离不小于200mm。
<如果容器底部是锥型的，传感器可以安装罐顶，这样可以一直测量到罐底。
3.2右图为杆式雷达安装图，主要用于液体液位的测量。
特点:
<可以测量介电常数大于等于1.9的介质。
<一般用于测量粘度≤500cst而且不容易产生粘附的介质。
<杆式雷达大量程可以达到6米。
<对蒸汽和泡沫有很强的抑制能力，测量不受影响。
3.3右图为双杆式雷达安装图，主要用于液体液位的测量。
特点:
<介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。
<可以测量介电常数大于等于1.6的介质。
<一般用于测量粘度≤500cst而且不容易产生粘附的介质。
<杆式雷达大量程可以达到6米。
<对蒸汽和泡沫有很强的抑制能力，测量不受影响。
3.4安装方法
<合理安装能确保仪表长期而的测量
仪表可采用螺纹连接，螺纹的长度不要超过150mm，还可以采用在短管上安装。安装短管直径在2″至6″则安装短管高度应≤150mm，若安装于较长的短管上，应底部固定缆式探头或选用对中支架以避免缆式探头与短管末端接触。
当仪表需要安装于直径大于200mm短管时，短管内壁产生回波，在介质介电常数低的情况下会引起测量误差。因此，对于一个直径为200mm或250mm的短管，需要选一个带“喇叭接口”的法兰。
<在塑料罐上安装
注意！
无论是缆式或杆式若想仪表工作正常，过程连接表面应为金属。当仪表装在塑料罐上时，若罐顶也是塑料或其它非导电材质时，仪表需要配金属法兰，若采用螺纹连接，需配一块金属板。
<仪表探头与罐壁的距离
仪表探头至罐壁的距离建议为罐直径的1/6－1/4(至少大于300mm，混凝土罐至少400mm)选择探头长度时，注意探头底部距罐底约大于30mm。
注意事项:
<雷达安装不要装在下料口处（图一）
<应避免罐内其它装置接触到微波传导部件（图二）
<应避免导波缆绳接触到安装短管（图三）
缆绳所受下拉力
当加料和出料时，介质对缆绳将产生下拉力，下拉力的大小取决于下列因素:
1.缆绳长度 2.物料的密度 3.储仓的直径 4.缆绳的直径
以下是6mm缆式探头典型介质产生的压力
干扰的优化
<干扰回波抑制:软件可实现对干扰回波的抑制，从而达到理想测量效果
<旁通管及导波管（仅适用于液体）对于粘度不大于500cst，可采用旁通管，导波管或管式来避免干扰。
腐蚀性介质测量
<如果测量腐蚀性介质，可选用杆式探头套一个塑料套管或四氟套管进行测量。
导波雷达探头末端的固定
<探头末端如需要固定场合应用有两种固定方式:一种是缘固定；另外一种是非缘固定。
■缘固定是指被测介质的介电常数较低且固定在金属罐底时需要缘固定；
■非缘固定是指被测介质介电常数很高，罐体为非金属材料、介电常数很低的材料或与被测介质介电常数十分接近的材料，这时可以采用非缘固定。
※备注:如用户不能确定介质和罐体的介电常数，请直接与厂家联系
4.接线方式
如右图。
5.调试
WRD可以通过三种方式调试:
<通过显示调整模块WPM
<通过调试软件WSOFT
<通过HART手持编程器
5.1通过编程模块调试（WPM）
5.2通过WSOFT软件调试
<雷达传感器都可以通过软件进行调试。采用WSOFT软件进行调试，需要一个仪表CONNECTCAT驱动器。
<使用软件调试的时候，给雷达仪表加电24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部电阻250欧姆）的供电仪表，就不需要附加外部电阻，这时候HART适配器可以和4…20mA线并联。
5.3通过HART手持编程器

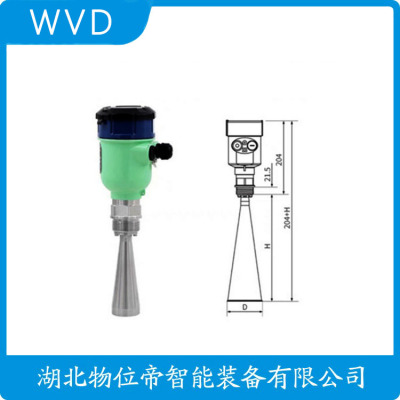

6.导波雷达物位计，液位计仪表尺寸
7.导波雷达物位计，液位计仪表线性
8.导波雷达物位计，液位计技术参数:
工作频率:100MHZ-1.8GHZ
测量范围:缆式:0-30m；杆式、双杆式:0-6m
重复性:±2mm
分辨率:1mm
采样:回波采样55次/s
响应速度:>0.2S（根据具体使用情况而定）
输出电流信号:4-20mA
精度:
通讯接口:HART通讯协议
过程连接: G11 /2A
法兰DN50，DN80，DN100，DN150
过程压力: -1-20bar
电源:电源:24VDC(±10%),纹波电压:1Vpp
耗电量:max 22.5mA
环境条件:温度-40℃～+70℃
外壳防护等级:IP67
防爆等级:EXia II CT6
两线制接线:仪表供电和信号输出共用一根两芯屏蔽电缆线
电缆入口:2个M20*1.5或1 /2NPT(电缆直径5－－9mm)
9.产品选型
WRD70仪表型号， 探头类型， 大量程， 材质
WRD71 6mm缆式探头 30000mm 不锈钢
WRD72 10mm杆式探头 6000mm 不锈钢
WRD73 10mm双杆式探头6000mm 不锈钢（法兰安装）
防爆
P非防爆型（普通型）电流信号输出（4-20mA）HART协议
I本安防爆型（Exia IIC T6）电流信号输出（4-20mA）HART协议
D本安型＋隔爆型(Ex d iaⅡC T6)电流信号输出(4-20mA)HART协议
一体化过程连接/材质
G G11 /2A螺纹不锈钢
N 11 /2NPT螺纹不锈钢
C法兰DN50 PN16C不锈钢
D法兰DN80 PN16C不锈钢
E法兰DN100 PN16C不锈钢
F法兰DN150 PN16C不锈钢
H法兰DN200 PN16C不锈钢
K法兰DN250 PN16C不锈钢
Y约定
