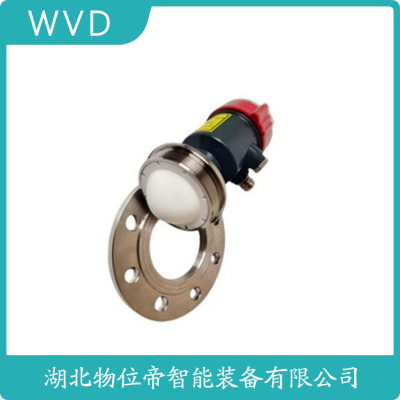

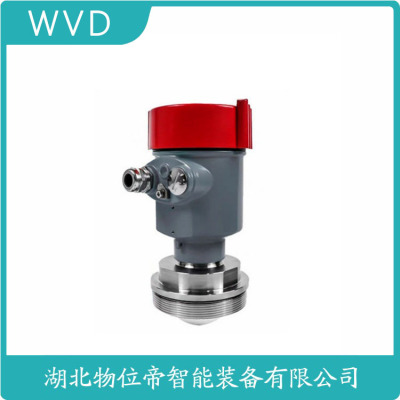

7ML5431-0AD20-0DA1雷达液位计性价比高的
导波雷达液位计中的导波杆有什么作用？导波雷达液位计的工作原理是沿导波杆向下引导微波脉冲到达测量的介质后，部分信号会被反射回来，然后通过测量信号发射到接收的时间差获得测量介质的液位高度。
一般导波雷达液位计主要适用于小量程储罐、几何形状以及内部有障碍物的复杂储罐的测量。主要用于测量带有蒸汽、起泡、冷凝水的工况。上文提到导波杆，就有客户很好奇导波杆在导波雷达液位计中，它有什么作用呢？本文接下来就主要对这一问题进行讲解。
导波雷达液位计的杆限长度为6m，可以直接安装，并且底部通常不需要固定。但是杆子大于3m以后，运输、安装、维护都会很不方便，因此在实际生活中，一般3m以下才会选用杆式导波雷达液位计。导波雷达液位计的杆主要是用来导波跟放大信号使用，使得波形更清晰，如此有利于准确测量，提高测量精度。
导波雷达液位计主要特点
1、通用性强:该液位计能够测量液位及料位，同时满足不同温度、压力、介质的测量要求，限的测量温度甚至能达800℃，而限压力甚至能达5MPa。并且该液位计还可应用在腐蚀、冲击等比较恶劣的场合。
2、防挂料:设计的电路设计跟传感器结构，让其测量能够不受传感器挂料影响，也不需要定期清洁，避免错误测量。
3、无需维护:由于该液位计在测量过程中没有可动部件，因此不会有机械部件损坏问题，也就不需要维护。4、抗干扰:该液位计是接触式测量，抗*力很强，能够克服蒸汽、泡沫及搅拌对正常测量的影响。5、准确:该液位计测量多样化，让测量变得更加准确，且测量不受环境变化的影响，工作稳定性较高，同时使用寿命较长。
以上就是关于导波雷达液位计中的导波杆有什么作用？这一问题的讲解，如果有其它见解或者不明白的地方都可以在评论区留言讨论哦！
摘 要: 液位测量是核电站自动控制系统中的重要组成部分。导波雷达液位计基于电磁波时域反射( TDＲ) 原理，具有受环境影响小、测量精度高等特点。导波雷达液位计作为一种新型的液位测量手段，已经在核电领域有了广泛的应用，但是在其应用过程中也遇到了一定的问题。针对福清核电汽水分离再热系统疏水箱液位计频繁出现的支撑件破碎、密封失效以及蒸汽补偿漂移等问题，进行了原因分析并给出了解决措施。通过对导波雷达液位计的改造，使得导波雷达液位计在核电高温蒸汽系统中得到了应用，提高了汽水分离再热疏水液位测量的性，保障了机组运行。该研究对推动导波雷达液位计在蒸汽系统中应用提供有力支持，对导波雷达这种新型液位计未来在更多测量环境中的应用起到了积作用。wfP压力变送器_差压变送器_液位变送器_温度变送器
引言
导波雷达液位计作为一种新兴的液位测量仪表，克服了传统仪表的不足，在核电厂的应用逐渐增多。但导波雷达液位计在高温高压蒸汽系统使用时，还存在一些不足，导致系统液位测量失真［1］。汽水分离再热系统是核电厂汽轮机的重要辅助系统，主要应用于汽轮机运行期间，通过控制进入二级再
热管束的蒸汽量，对高压缸排气进行和再热，使进入低压缸的蒸汽有一定的过热度。其应用改善了汽轮机低压缸的工作条件，提高了汽轮机的相对内效率，减少了湿蒸汽对汽轮机零部件的刷蚀。在福清 1 ～ 4 号机组调试及运行期间，汽水分离再热系统二级疏水箱液位计多次出现故障，如液位计探杆泄漏、测量失效等。针对二级疏水箱液位计问题，采用新型测量方案，对汽水分析再热系统二级疏水液位测量作优化改进。
1 导波雷达物位计测量原理及特点
( 1) 导波雷达液位计的工作原理。
导波雷达液位计基于电磁波时域反射原理［2］，由电磁波发生器发射一个电磁脉冲信号发射到导波体上，以导波体作为信号的传输载体。当遇到被测介质表面时，部分信号被反射形成回波并沿相同路径返回脉冲发射装置。发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，测量发射与反射脉冲［3］。导波雷达液位计测量原理如图 1 所示。
导波雷达液位计测量原理图
( 2) 导波雷达液位计的测量特点。
①电磁波信号沿导波杆传输可消除假回波信号，减少信号丢失。
②整个测量装置无活动部件，无机械磨损。
③安装调试方便。
④不受介质 密度变 化 的 影 响 ( 但 是 需 要 单 一 介质) 。
⑤使用与高温、高压的物位测量。
2 现有设计缺陷导致测量不稳定的原因分析
核电厂二回路液位控制是核电厂重要的控制系统之一，其测量环境需考虑真空、高温、泡沫等多方面因素。传统液位仪表因其固有原理，无法通过自身技术的改进来消除误差。故本文采用了导波雷达液位计［4］。但在机组运行过程中，汽水分离再热系统原有导波雷达液位计导波杆的支撑件会破碎，支撑件碎片会进入到二回路系统中，形成异物，危及机组［5］。同时，导波杆内支撑件破碎后，因振动、冲击等因素会导致导波杆触碰到水位测量筒，使液位测量产生跳变，存在汽水分离再热系统二级隔离风险。受制于现场使用条件，汽水分离再热器二级疏水箱内充满饱和蒸汽。蒸汽是性气体，即蒸汽的介电常数会根据环境的压力、温度而改变。介电常数的变化会影响电磁波的传播速度。波速度公式为&&&&&&&&&&&&&&&&&&&
由式( 1) 可见，当介质的介电常数变化，则波速度会随之变化。由于电磁波在不同介质中的传输速度不同，比如在空气中的传输速度比在蒸汽中传输速度大，因此 汽 水 分 离 再 热 系 统 ( gas-liquid seperate system，GSS) 二级疏水箱液位计选用的都是蒸汽型导波雷达液位计［7］。
经统计，在功率运行期间，汽水分离再热系统二级液位计共计出现缺陷 91 项。其中，导波雷达液位计漏汽缺陷共计 38 项，二级疏水箱液位计偏差大共计 46项，因仪表故障导致通道测量不可用共计 7 项。
根据现场液位计缺陷情况来看，目前汽水分离再热系统二级液位计主要存在以下故障。
①液位计探杆支撑杆破碎。经分析，原汽水分离再热系统二级液位计所用的高温型导波雷达液位计，其探杆支撑件采用聚醚醚酮( PEEK) ［8］高分子合成材料。在运行过程中，该支撑件会逐渐脆化，在系统冲击工况下破裂。处理方式: 在测量系统改进前，机组只能通过每次大修期间，对探杆进行定期更换。
②液位计探杆密封失效。液位计探杆内部密封件采用 PEEK 材料进行隔热，靠近连接部位采用 2 个 O型圈进行密封。O 型圈耐温范围为 150 ℃ 。因汽水分离再热系统二级疏水箱内部温度达 280 ℃ ，探杆隔热材料失效，进而使 O 型圈失效，探杆密封泄漏，测量闪发质量位。处理方式: 目前出现探杆密封失效后，无法进行更换。
③液位计冷热态工况，液位测量出现偏差。液位计大修冷态调试时，3 支液位计偏差小于 20 mm。但汽轮机冲转并网后，因系统温度上升，3 支液位计偏差会达到 100 mm。在机组运行时间长后，液位计偏差也会逐渐增加，导致偏差超过 100 mm。处理方式: 目前只能在热态后，对偏差大液位计进行修正。机组功率运行后，每周定期巡检方式，检查液位计偏差，并及时进行修正。
3 改进方案
3． 1 导波雷达液位计支撑件改进
原汽水分离再热系统二级导波雷达液位计采用PEEK 支撑件，同时也作为探杆隔热材料。PEEK 是芳香族结晶型热塑性高分子材料。PEEK 玻璃化转变温度为 143 ℃ ，其熔点为 334 ℃ 。这种材料耐抗有机和水环境，具有优良的化学性、热稳定性和抗氧化性。目前，应用汽水分离再热系统二级疏水箱实际运行温度为 280 ℃ ，仪表的设计温度为350 ℃ ，而 PEEK 物理特性耐温只有 250 ℃ ，因此运行时间过长会产生变形或碎裂。
为应对导波雷达液位计支撑件破碎及密封失效情况，此次支撑件设计采用 99． 7% 纯度的 Al2 O3 陶瓷材料［8］。该材料具有硬度大、耐磨性能好、质量轻等特点。其熔点在 2 000 ℃ 以上，具有良好的导热性、缘性以及透光性，介电常数为 9． 0 左右，适用于高温蒸汽型导波雷达液位计测量原理。Al2 O3 陶瓷的物理和力学特性如表 1 所示。
改进后探杆内部结构精密。蒸汽部分主元件采用氧化铝陶瓷，不会因为温度增高而变形、渗漏。密封元件采用耐高温的石墨密封 Graphite，是目前仪表产品在高温蒸汽方面的理想材料。其物理性能远远优于以前使用的 PF128、PEEK、铝矾土等材质，十分稳定。该结构整体密封结合紧密，可杜蒸汽进入。
3． 2 导波雷达液位计高温补偿改进
原汽水分离再热系统二级导波雷达液位计采用点补偿方式，补偿点到电磁波发射口距离为 125 mm。如果测量点以上或者测量点位置有凝露或者误差，会放大传导到下方实际液位测量。为了地说明上述结论，定义系数 K。
7ML5431-0AD20-0DA1雷达液位计性价比高的
导波型雷达物位变送器发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。
多种过程连接方式及探测组件的形式，导波型雷达物位变送器适于各种复杂工况及应用场合。如:石油、化工、电力治金、等高温度高压力、强腐蚀的酸碱或粘稠的、混浊的含有杂质及小介电常数介质等。
1、应用:液体、固体颗粒2.测量范围:20米3.过程连接:螺纹、法兰4.介质温度:-40~250℃5.过程压力“-0.1~2MPa6.精度:±3mm7.频率范围:100MHz-1.8GHz8.防爆登记:Exia Ⅱ CT6 Ga Exd ia Ⅱ CT6 Gb9.防护登记:IP6710.信号输出:4…20mA/HART(两线）
特殊工况定制解决方案
高温熔体（>400℃）测量采用水冷法兰（流量2m³/h），波导延伸管耐温800℃。强粘附性介质使用自清洁天线，维护周期延长至6个月。卫生型设计符合3A标准，Tri-Clamp接口表面粗糙度Ra<0.8μm。最新蓝宝石透波窗口可测ε<1.4介质。
BFRD701
BFRD702
BFRD703
BFRD700系列导波雷达物位计
应用:液体和固体料位连续，测量量程30米。
BFRD701-缆式探头:主要用于固体料位及液体料位的测量，量程30米。
BFRD702-杆式探头:主要用于液体料位，量程6米。
BFRD703-同轴探头:主要用于测量介电常数较低的液体，量程6米。
概述
BF系列导波雷达液位变送器运用了TDR（时域反射原理）技术，TDR 发生器产生一个沿导波杆或缆绳传送的电磁脉冲波，当遇到比先前传导介质（空气或蒸发汽）介电常数大的介质表面时，脉冲波会被反射。用超高速计时电路来计算脉冲波的传导时间，从而达到稳定的液位测量。
BF系列导波雷达物位变送器是取代浮筒变送器和射频导纳（电容）液位变送器的更新换代产品。它与浮筒变送器相比不受介质比重的影响，与射频导纳（电容）液位变送器相比不受介电
常数变化的影响。不需要现场校调，只需输入物位数据进行组态即可，是现有的一种物位测量仪表都无可比拟的优点。
BF系列导波雷达液位变送器是针对复杂的物位工况而设计生产的，信号通过导波杆传播，而不是通过空气传送，导波杆上的空气和凝结水不会影响性能，可测量介电常数低至1.4 的介质（如丁烷）。并且不受压力、温度、密度的限制。
特性及优势
测量不受下列因素影响:
液体的密度，固体物料的疏松程度和温度
加料时的粉尘和液体表面的泡沫对测量无影响
同轴杆式探头的测量不受罐体及安装短管的内部结构的影响
探杆和缆式探头可以更换
安装指南
下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体管式探头只适用于液体物体。
安装位置:
尽量远离出料口和进料口。
对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
建议安装在料仓直径的1/4处。
缆式探头或杆式探头里罐壁距离不小于50厘米。
探头底部距罐底大约30mm。
探头距罐内障碍物距离不小于300mm。
.
特点:
可以测量介电常数大于等于1.4的介质。
一般用于测量粘度≤500cst而且不容易产生粘附的介质。
量程可以达到6米。
对蒸汽和泡沫有很强的抑制能力，测量不受影响。
对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。
接线方式
缆式探头的固定
如果缆式探头距离罐壁小于50厘米或有可能碰到罐壁上时，缆式探头的末端需要固定在罐底。
为了避免缆式探头在下料时过度受力，用户需将缆绳底部固定在罐底，固定时，应该尽量让缆绳保持一定的松紧度。选择缆式探头时应比实际距离稍长一些。
仪表尺寸
技术参数
参数: 工作频率:100MHZ-1.8GHZ
测量范围:缆式:0 - 30m；杆式、同轴式:0 - 6m
重复性:±3mm
分辨率:1mm
采样:回波采样54 次/s
响应速度:>0.2S（根据具体使用情况而定）
输出电流信号:4 - 20mA
精度:
通讯接口: HART 通讯协议
过程连接: G1-1/2 (BFRD701、BF-802)
法兰DN50，DN80，DN100，DN150(BF-803)
过程压力: 2Mpa
电源: 电源:24VDC(±10%),纹波电压:1Vpp
耗电量:max 22.5mA
环境条件: 温度-40OC～+100OC
外壳防护等级: IP68
两线制接线: 仪表供电和信号输出共用一根两芯导线
电缆入口:2个M20*1.5(电缆直径5----9mm)
导波雷达液位变送器是将发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种的时间延伸方法可以确保短时间内稳定和的测量。YYD800系列导波雷达液位变送器即使在工况比较复杂，存在虚假回波的情况下，其用的微处理技术和调试软件也可以准确的分析出物位的回波。
输入
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比:
D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为:
L=E-D
输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
应用介质:
YYD800系列导波雷达液位变送器适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。
产品简介:
YYD800系列智能雷达物位仪表
类 别
YYD801
YYD802
YYD803
应 用
过程条件简单，腐蚀性的液体、浆料、固体
比如:
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐
存储或过程容器腐蚀性的液体、浆料、固体
比如:
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐
适应各种存储容器或过程计量环境，液体、浆料、固体
比如:
原油、轻油储罐
原煤、粉煤仓位
挥发性液体储罐
焦碳料位
浆料储罐
固体颗粒
测 量 范 围
20米
20米
35米
过 程 连 接
螺纹
法兰
法兰
过 程 温 度
-40-130℃
-40-150℃
-40-250℃
过 程 压 力
-1.0-3bar
-1.0-20bar
-1.0-40bar
重 复 性
± 3mm
± 3mm
± 3mm
精 度
0.2s（根据具体使用情况而定）
电流信号:4…20mA
精度 :<0.1%
天线材质 YYD801、YYD802为PP/PTFE
YYD803 为316L不锈钢
通讯接口 HART通讯协议
过程连接 HHD801 （PP，PTFE天线） :G1-1/2 316L不锈钢，:
YYD802（棒式天线） :翻边法兰DN50，DN80，DN100，DN150
YYD803（喇叭口形式天线）:法兰DN50，DN80，DN100，DN150，DN200，DN250
电源 电源:24V DC（+/-10%），波纹电压:1Vpp
耗电量:max22.5mA
环境条件 温度:－40℃…＋80℃
容器压力（表压）－1…40bar
防爆认 ExiaII C T6
外壳保护等级 IP68
两线制接线 供电和信号输出共用一根两芯导线
电缆入口:2个M20×1.5（电缆直径5…9mm）
