化工领域需满足ATEX/IECEx防爆认证，隔爆型（Ex d）外壳可承受内部1.5MPa爆炸压力。本安型（Ex ia）设计将回路能量限制在1.2W以下，适用于Zone 0区。传感器整体防护等级达IP68，可短时浸入10米水深。某海上平台应用案例显示，通过SIL3认证的冗余传感器系统，平均无故障时间（MTBF）超过15年。最新光纤传感技术彻底消除电火花风险，已应用于氢气储罐监测。
雷达物位传感器的测量原理 雷达物位传感器基于时域反射（TDR）原理，通过发射26GHz或80GHz高频电磁波并计算回波时间差实现物位测量。电磁波在空气中传播速度接近光速（3×10⁸m/s），1ns的时间分辨率对应15cm的测量精度。某石化储罐实测显示，80GHz传感器对ε=1.8的柴油测量误差仅±2mm，比超声波传感器精度提高5倍。相位干涉技术可识别0.1°的相位变化，将分辨率提升至0.1mm级。传感器通常采用FFT算法处理回波信号，能在-40～200℃环境稳定工作。

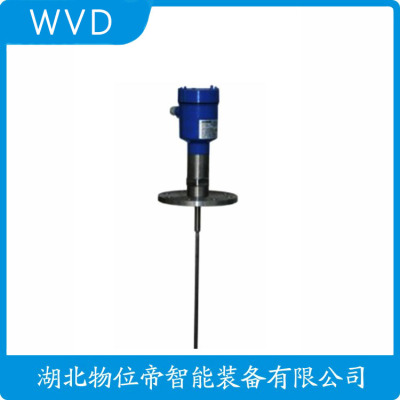

导波雷达液位计
关键字:导波雷达液位计,液位计
HJRD32导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
导波雷达液位计技术参数:
应 用:液体
测量范围:6米
过程连接:螺纹、法兰
过程温度:-40-250℃
过程压力:-0.1~2MPa
精 度:±3mm
频率范围: 100MHZ-1.8GHZ
防爆等级:Exib IIC T6 Gb
防护等级:IP67
信号输出:4—20mA/HART（两线）
导波雷达液位计特点说明:
特点:
1.可以测量介电常数大于等于1.4的介质。
2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
3.杆式雷达量程可以达到6米。
4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。
5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量精度。
测量原理
产品是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速
因空罐的距离 E 已知，则物位 L 为: L=E-D
输出
通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4－20mA输出。
测量范围:
F---- 测量范围
E---- 空罐距离
B---- 顶部盲区
K---- 探头到罐壁的距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳底部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
安装位置:
1.尽量远离出料口和进料口。
2.对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
3.建议安装在料仓直径的1/4处。
4.缆式探头或杆式探头离罐壁距离不小于30厘米。
5.探头底部距罐底大约30mm。
6.探头距罐内障碍物距离不小于200mm。
7.如果容器底部是锥型的，传感器可以安装
8.罐顶，这样可以一直测量到罐底。
导波雷达液位计安装图:
图一（安装指南）
图二（导波管）
导波雷达液位计选型表:
仪表型号 探头类型 量程 材质
HJRD32 杆式探头 6000mm 不锈钢
HJRD32-防爆
P 标准型 ( 非防爆 )
I 本安型 (Exib Ⅱ C T6)
D 本安型＋隔爆型 (Exd ib Ⅱ C T6)
HJRD32-杆式探头
A 6mm
B 10mm
HJRD32-过程连接/材料
G G1½"A 螺纹/不锈钢
GA G1"A 螺纹/不锈钢
N 1½"NPT 螺纹/不锈钢
NA 1"NPT 螺纹/不锈钢
C 法兰 DN50 PN16 C 型
D 法兰 DN80 PN16 C 型
E 法兰 DN100 PN16 C 型
F 法兰 DN150 PN16 C 型
H 法兰 DN200 PN16 C 型
K 法兰 DN250 PN16 C 型
Y 约定
HJRD32-密封温度
P 普通密封 /-40...100℃
G 高温密封 /-40...250℃带散热片
HJRD32-电子单元
2 （4 ～ 20）mA /24V DC 两线制
3 （4 ～ 20）mA /24V DC/HART 两线制
4 （4 ～ 20）mA /24V DC/HART 四线制
5 （4 ～ 20）mA /220V AC/HART 四线制
HJRD32-外壳/防护等级/天线防护等级
P 塑料 /IP65
L 铝 /IP67
HJRD32-电缆接口
M M20*1.5
N ½"NPT
HJRD32-编程/显示
V 带
X 不带
HJRD32-量程（mm）
备注:
相关信息
YWZ-300T液位计生产
导波雷达液位计测量原理
接触式雷达是基于时间行程原理的测量仪表。雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。传感器发射出脉冲并沿缆式或杆式传导，当脉冲波遇到物料表面时反射回来被仪表内的接收器接收并将距离信号转化为物位信号。
导波雷达液位计输入
反射的脉冲信号沿缆式或杆式传至仪表电子线路部分，微处理器对信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面离D与脉冲的时间行程T成正比: D=C×T/2 其中C为光速因空罐的距离 E 已知，则物位 L 为: L=E-D
导波雷达液位计输出
通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4 － 20mA 输出。
NIVELCO 导波雷达液位计是测量液位的方法；导波雷达液位计测量不受罐体形状的影响；也不受介电常数、温度、压力与密度的影响；导波雷达液位计的测量长度可以灵活变更，无须标定；测量结果具有高、可重复性、高分辩率；NIVELCO导波雷达液位计的测量范围可达24米，适用的介质温度范围-50℃∽＋250℃，适用的压力范围40bar；导波雷达液位计有多种探头类型和材质可供选择；数字化显示可供选择。
导波雷达液位计的技术参数如下:
液体:量程小于15m时，±5m；量程大于15时，测量值5m±0.05%
温度飘移 0.01%/℃
重复性 2m
介质温度-50～250℃
法兰温度-30～200℃/-30～150℃爆型
环境温度-30～60℃/-30～5℃爆型
耐压 40bar
表头显示 LCD可选
标准输出 4～20mA/HART
故障诊断输出 2mA
供电 18～35VDC/小于28VDC爆型
外壳材料铸铝还氧涂层
护等级 NEMA（IP65）
爆 ATEX II 1G 或II 1/2 D T 100℃EEX ia II C T6.。。T3或EEX ia II B T6.。。T3
重量 2Kg（无探头）
在现代工业生产中，物位测量是许多工艺流程中的关键环节。雷达物位计作为一种的非接触式物位测量设备，因其高精度、性强和适应性广等优点，在众多领域得到了广泛应用。本文将详细介绍雷达物位计的工作原理及其在不同场景中的应用。
一、雷达物位计的工作原理
雷达物位计的工作原理基于雷达波的发射、反射和接收。具体来说，雷达物位计通过其透镜天线发射一个连续的雷达信号，该信号的频率会像锯齿那样发生变化。发射的信号被介质反射，并被天线作为回波信号接收。接收的信号频率与当前的发射频率存在频率差，而这个频率差与容器中的物位成正比。通过传感器的特定算法计算后，可以得出准确的物位高度值。
（一）频率调制连续波（FMCW）原理
雷达物位计通常采用频率调制连续波(FMCW)技术。在这种技术中，雷达信号的频率在一定时间内线性变化，形成一个锯齿波。当雷达信号被介质反射并返回天线时，由于介质与天线之间的距离不同，反射信号的频率与发射信号的频率存在一个频率差。这个频率差与物位成正比，通过测量频率差，可以计算出物位高度。
（二）信号处理
雷达物位计的信号处理单元对反射信号进行处理，提取出频率差信息。通过特定的算法，将频率差转换为物位高度值。现代雷达物位计通常配备的数字信号处理器(DSP)，能够、准确地处理信号，提高测量精度和响应速度。
二、雷达物位计的适用范围
雷达物位计适用于多种复杂的工业环境，能够测量各种液体和固体的物位高度。以下是一些常见的应用场景:
（一）液体测量
雷达物位计在液体测量中表现出，尤其适用于高精度要求的场合。例如，在石油、化工、制等行业中，雷达物位计可以测量储罐中的液体物位，确保生产过程的稳定性和性。其非接触式测量方式避免了介质对传感器的腐蚀和磨损，延长了设备的使用寿命。
（二）固体测量
雷达物位计同样适用于固体物位的测量，如粉料、颗粒料等。在水泥、粮食、饲料等行业中，雷达物位计可以准确测量料仓中的固体物位，帮助工厂实现自动化控制和库存管理。其高精度和性确保了生产过程的连续性和稳定性。
（三）复杂工况下的应用
雷达物位计在高压、腐蚀性强、卫生要求高或者复杂工况下也能稳定工作。例如，在食品和饮料行业，雷达物位计可以满足严格的卫生要求，确保生产过程的清洁和。在化工行业，雷达物位计能够承受高压和腐蚀性介质，提供的物位测量数据。
（四）低介电常数介质的测量
雷达物位计对低介电常数介质的测量效果良好。低介电常数介质的反射信号较弱，但雷达物位计通过的信号处理技术，能够准确捕捉反射信号，确保测量精度。这使得雷达物位计在测量轻质油、化工原料等低介电常数介质时具有**的优势。
三、雷达物位计的应用案例
（一）石油行业
在石油储罐中，雷达物位计可以测量油位，确保油罐的运行。通过实时监测油位，工厂可以优化油罐的存储量，减少油品的溢出和浪费。同时，雷达物位计的高精度测量数据有助于计算油品的库存量，提高库存管理的精度。
（二）化工行业
在化工生产中，雷达物位计可以测量反应釜、储罐等设备中的物位。由于化工介质往往具有腐蚀性和毒性，雷达物位计的非接触式测量方式避免了介质对传感器的腐蚀和污染，确保了测量的准确性和设备的性。此外，雷达物位计能够适应高压和高温环境，适用于各种复杂的化工工艺。
（三）食品和饮料行业
在食品和饮料生产中，雷达物位计可以测量原料罐、成品罐等设备中的物位。其高精度和卫生设计确保了生产过程的清洁和，符合严格的卫生标准。例如，在乳制品生产中，雷达物位计可以测量牛奶、酸奶等液体的物位，确保生产过程的连续性和产品质量。
（四）制行业
在制生产中，雷达物位计可以测量液罐、原料罐等设备中的物位。其高精度和性确保了生产过程的控制，符合严格的品生产质量标准。雷达物位计的非接触式测量方式避免了介质对传感器的污染，确保了品的纯净度和性。
四、雷达物位计的优势
（一）高精度测量
雷达物位计的测量精度高，通常可以达到毫米级。这使得雷达物位计在高精度要求的场合中表现出，能够提供准确的物位数据，帮助工厂实现精细化管理。
（二）免维护设计
雷达物位计采用非接触式测量方式，无需机械部件接触被测介质，因此不会受到介质的腐蚀和磨损。这种免维护设计大大减少了设备的维护成本和维护时间，提高了设备的可用性和性。
（三）适应性强
雷达物位计能够在多种复杂环境下稳定工作，包括高压、腐蚀性强、卫生要求高或者复杂工况。其强大的适应性使其能够在各种工业环境中提供的物位测量解决方案。
（四）经济实惠
尽管雷达物位计具有高精度和免维护等优点，但其价格相对较为合理，具有较高的性价比。对于工厂来说，投资一套雷达物位计系统，不仅可以提高生产效率和产品质量，还能在长期内节省大量的维护成本和人工成本，具有显著的经济效益。
五、结论
雷达物位计作为一种的物位测量设备，凭借其高精度、免维护和适应性强等特点，在工业领域得到了广泛应用。通过正确的安装和定期的维护，雷达物位计能够长期稳定地运行，提供高精度的物位测量数据。无论是在石油、化工、食品和饮料还是制行业，雷达物位计为工厂的生产过程提供的物位监测解决方案，确保生产过程的稳定性和性。未来，随着技术的不断进步，雷达物位计将在工业自动化领域发挥更加重要的作用，为工厂的智能化生产和管理提供有力支持。
