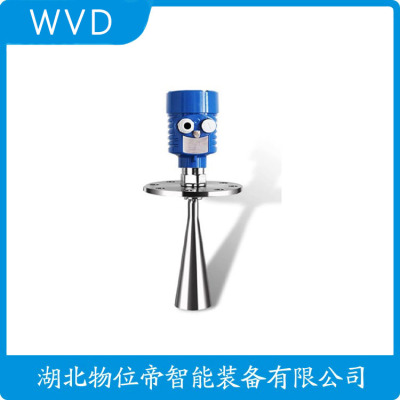

LM78XX-NC10GCS雷达物位计厂商
智能诊断与预测性维护功能
现代传感器集成自诊断系统，实时监测天线污染、电子元件老化等状态。信号质量指数（SQI）低于70%时触发维护警报，某粮油企业应用后故障停机减少60%。温度漂移补偿算法使长期稳定性达0.01%/年。最新边缘计算功能可在本地完成95%的数据处理，仅上传关键参数降低带宽需求。通过分析历史回波曲线变化趋势，能提前2周预测介质特性改变导致的测量偏差。
应用:高温环境测量块料或颗粒
测量范围:30米
过程连接:法兰
介质温度:-40～500℃
过程压力:常压
精 度:±5mm
重 复 性:±2mm
频率范围:26GHz
防爆等级:Exd ⅡC T4 Gb
防护等级:IP67
信号输出:4~20mA/HART( 两线/四线 )/RS485/Modbus
安装
< 安装前的准备
请注意以下事项，以确保仪表能正确安装:
请预留的安装空间。
请避免强烈震动的安装场合。
为确保、便利及地安装本仪表，请遵循以下安装指导!
< 安装指导
< 典型的错误安装:
当罐中有障碍物影响测量时，要加装反射板才能正常测量。
注:① 正确 ② 错误
导波管中测量
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。
电气连接
< 供电电压
(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。
(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。
< 连接电缆的安装
电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。
(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
接线方式
< 指导
的电气连接工作在断电的条件下进行，请注意遵循仪表说明书上的指导!
请遵守当地电气安装规程的要求；
请遵守当地对人员健康和的规程要求。对仪表电气部件的操作都由经过培训的人员完成；
请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。
< 防护等级
本仪表满足防护等级IP67的要求，请确保电缆密封头的防水性。如下图:
如何确保安装满足IP67的要求:
1.请确保密封头未受损
2.请确保电缆未受损
3.请确保所使用的电缆符合电气连接规范的要求
4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
5.请拧紧电缆密封头，见②
6.请将未使用的电气接口用盲堵堵紧，见③
仪表调试
< 调试方法
RBRD10 系列有三种调试方法:
1．显示／按键
2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
显示／按键
①液晶显示
②按键
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
③ HART适配器
④ 250欧姆电阻
< HART手持编程器编程 RBRD1X可用于HART手持编程器编程
① HART手持编程器
② RBRD1X
③ 250欧姆电阻
■RBRD19 物位计选型
安装
< 安装前的准备
请注意以下事项，以确保仪表能正确安装:
请预留的安装空间。
请避免强烈震动的安装场合。
为确保、便利及地安装本仪表，请遵循以下安装指导!
< 安装指导
< 典型的错误安装:
不能安装在入料口的上方。同时注意:室外安装时应采取遮阳、防雨措施，以延长仪表的使用寿命
注:① 正确 ② 错误
仪表不能安装在拱形罐顶中间，除了产生间接回波，还会受到多次回波的影响。
多次回波可能比真正回波的信号幅度还大，因为顶部可以集中多个回波。所以不能安装在中心位置。
注:① 正确 ② 错误
当罐中有障碍物影响测量时，要加装反射板才能正常测量。
注:① 正确 ② 错误
导波管中测量
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。
接管高度要求:天线伸入到罐里至少10mm的距离
电气连接
< 供电电压
(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。
(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。
< 连接电缆的安装
一般介绍 电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。
(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
接线方式
< 指导
的电气连接工作在断电的条件下进行，请注意遵循仪表说明书上的指导!
请遵守当地电气安装规程的要求；
请遵守当地对人员健康和的规程要求。对仪表电气部件的操作都由经过培训的人员完成；
请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。
< 防护等级
本仪表满足防护等级IP67的要求，请确保电缆密封头的防水性。如下图:
如何确保安装满足IP67的要求:
1.请确保密封头未受损
2.请确保电缆未受损
3.请确保所使用的电缆符合电气连接规范的要求
4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
5.请拧紧电缆密封头，见②
6.请将未使用的电气接口用盲堵堵紧，见③
仪表调试
< 调试方法
RBRD10 系列有三种调试方法:
1．显示／按键
2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
显示／按键
①液晶显示
②按键
③接线端子
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
③ HART适配器
④ 250欧姆电阻
< HART手持编程器编程 RBRD1X可用于HART手持编程器编程
① HART手持编程器
② RBRD1X
③ 250欧姆电阻
(1)当测量液态物料时，传感器的轴线和介质表面保持垂直;当测量固态物料时，由于固体介质会有一个堆角，传感器要倾斜一定的角度。(2)尽量避免在发射角内有造成假反射的装置。要避免在距离天线近的1/3锥形发射区内有障碍装置(因为障碍装置越近，虚假反射信号越强)。若实在避免不了，建议用一个折射板将过强的虚假反射信号折射走。这样可以减小假回波的能量密度，使传感器较容易地将虚假信号滤出。(3)要避开进料...
LM78XX-NC10GCS雷达物位计厂商
技术发展趋势与方向
79-81GHz频段开放使角分辨率提升至0.5°，可识别小型障碍物。MIMO技术通过4×4天线阵列实现三维物位成像，实验室精度达±1mm。太赫兹雷达（300GHz）正在研发，适用于纳米粉体测量。AI驱动的自适应滤波算法能自动优化回波处理参数，调试时间缩短90%。数字孪生技术实现虚拟传感器校准，预测剩余寿命准确率＞95%。2025年将普及的5G工业物联网（IIoT）版本，支持毫秒级刷新率与云端协同控制。
雷达是利用电磁波传播过程中折射性和性而研发的一种空间测距电子仪器，初用于国防及航空导航。随着科学技术的推广，雷达逐渐用于工业和民用领域，并衍生出众多型号产品，应用于工业生产中液位测量的雷达液位计就是其中的一类。
雷达液位计测量原理
雷达液位计的测量原理和军工中的雷达一样，都是通过电磁波的直线传播特性测量周围空间的净空距离，即被测物体距离雷达的直线空间距离，具体到工业生产中就是液体的液面到雷达天线的空高。通过对雷达液位计组态可设定雷达天线到容器底部的垂直距离，根据已经测得的液面空高就可计算出液体的液位高度。
测量原理公式为H=L-CT/2
C为电磁波的波速即光速， T为电磁波从发射到接收所用到的时间，L为雷达天线距离容器的低端的垂直高度，H为被测液体的高度。
工业中的液位检测不同于军工航空动辄几十上百千米的空间测距，生产中的液位检测距离都较小，高范围的储罐液位检测也就一二十米的垂直高度，这样的距离空间相对于光速传播的电磁波来说可以忽略不计，于是上述的测量方式很难实现，因为人类无法制造出不用时间的电路处理仪表。
为使雷达测距应用于工业中的液位检测，生产厂商使用了高频的无线电波，使用线性调频连续测距的方法，让天线发射的电磁波的频率随着时间进行改变，接收器接收到的反射电磁波频率与此时的天线发射频率是不同的，通过计算两者的频率差，换算得出电磁波在空间传播的时间，从而能够计算出被测液位的高度。雷达液位计的构造
不同厂商所生产的雷达液位计形式各异，但总体的部件大体是一致的，其主要包括电路部分（雷达波发生器、信号检测、信号处理），天线及接收器和安装附件表体三大部分。根据天线的不同，雷达液位计可分为导波雷达和普通雷达两大类型。
导波雷达液位计
导波雷达是在电磁波发射器的下方安装了一个金属导波体，让高频的无线电波沿着金属体垂直向下传播，当电磁波碰到被测物质的液面时，电磁波会在接触面反射，沿着波导体垂直的返回到雷达液位计天线内部的接收器中，然后处理电路进行分析计算，得出被测液体的液面高度。根据金属导波体的不同，导波雷达又分为缆式和杆式两大类。
缆式导波雷达的导波体为一个柔性的不锈钢金属绳，其末端栓一金属重物，以金属绳在被测液体中垂直的伸入到容器底部，金属绳在使用中漂浮摆动而弯曲。这样结构的雷达液位计主要用于底下罐、零位罐等地面以下的液位测量中。
杆式导波雷达的波导体根据导波杆及天线的不同又分为很多种，有金属杆式的导波雷达，有通过金属管的喇叭天线式的导波雷达，有带有旁通测量筒的导波雷达。这些导波雷达主要用于高出地面的储罐液位测量或生产设备塔器储罐可以侧装旁通管的液位测量。 西安赛谱自动化仪表技术有限公司
普通雷达液位计
普通雷达液位计的天线，只是一个电磁波的发射接受装置，其电磁波发射后通过气相自由传播，由于雷达液位计电磁波为高频的微波信号发散传播性差，而且被测液体距离雷达液位计的高度小，其电磁波传播过程可看成垂直传播，因此这种雷达液位计满足液位测距要求。相对于导波雷达少了导波体节省费用方便安装，在储罐等较高液位测量中得到大量的应用。
根据天线的不同生产厂商制作了不同型号的雷达液位计，以适应不同工况环境。厂里使用的普通雷达液位计的天线有喇叭口、水滴形（防液体挥发凝结）、偏心型（防多重反射电磁波干扰）、宽口喇叭口（防气相介质衰减电磁波）四种类型。
电路处理部分
根据 雷达液位计处理电路的复杂程度，雷达液位计分为单路测量的普通模式和多重处理信号的总线模式。多重信号处理不仅能处理雷达电磁波测距的液位信号也可处理热电阻的温度测量信号，并可通过总线的方式把多台雷达液位计连接起来，通过一根总线远传到控制室内。适用于储罐众多布分散的大中型储罐系统的液位测量，节约了传输线缆的铺设和费用。
雷达液位计故障分析及处理
雷达液位计从测量原理上看是一种高精度的测距仪表，雷达液位计制造厂商也大肆介绍雷达液位计的优点，如可用于工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求，可对不同料位进行连续测量，但实际使用中雷达液位计常出现很多问题甚至失灵无法使用。
雷达液位计电磁波选取依据
由雷达液位计的测量原理可见，雷达液位计测量过程中的核心是电磁波传播过程中频率波的改变范围，因此天线所接受的雷达波的频率，是液位测量的关键依据。
雷达液位计在使用中天线到被测液体的液面的空间净空中，充斥着各种频率的电磁波，这些电磁波大部分都会通过各种反射、折射传播到天线内部的接收器中，因此雷达液位计的接收器接收到的电磁波是一系列的大量的不同频率的电磁波。
怎样从这杂乱的电磁波中选出真实的液面反射来的电磁波，是雷达液位计能否准确测量液位的关键，这就需要一个选频电路。选频电路选择的依据是根据接受到的电磁波的能量来进行衡量。
电磁波在传播过程中受气相介质，被测介质的反射折射，金属容器壁等物质的碰撞吸收，能量会不断减弱，反射的次数越多能量损失越大，经过的距离越长能量损失越大。由于电磁波是垂直于被测液体的液面发射，其电磁波在被测液面的反射率大（折射率小），可近似为全反射，其在被测液体液面的能量损失，是电磁波回波损失小的。垂直于被测液面的空间距离是电磁波传播中短的距离，这个反射的电磁波在气相空间传播中能量损失也是小的，由此两点被测液位反射回来的电磁波的能量是电磁波频谱中大的，由此雷达液位计的选频电路得出被测液体的空高，从而计算得出被测液体的高度
雷达液位计使用中的问题
雷达液位计电磁波选频可以知道，返回接收器的电磁波的能量大小是雷达液位计选用电磁波频率的依据，从而决定着雷达液位计测量的准确性。如果正常使用中，被测液体所反射的电磁波的能量不是高的电磁波，那么雷达液位计就会选用其他的不真实的电磁波频谱，此时就会造成被测液位失真。
造成这种现象的原因，大体可以归为以下几点:
一、被测液体与雷达天线之间的净空中有较大面积的反射物，致使电磁波在到达液面之前被反射。造成这种现象的原因主要为:
1、被测容器内部有搅拌器、加热盘管、管线等金属物体，如果这些金属体裸露在被测液体的外部，而且正处于电磁波垂直传播的方向，如搅拌机旋转中的浆液转动，就会造成电磁波被提前反射回来，而造成被测液位偏高。
2、雷达液位计安装地点距离容器壁太近或不垂直与被测液面，使电磁波在传播中照射到容器内壁而提前反射回来；电磁波在被测液面反射过程中没有原路返回（斜射时），致使雷达液位计检测不到反射电磁波；液面反射的电磁波经多重反射能量损失过多，而没有被选频电路选中，以上多种情况造成雷达液位计测量失真。
二、波导体（绳缆、杆）上有挂料，电磁波沿着波导体传播中，在没有到达液面前遇到波导体上面的挂料而反射回来，产生虚假液位。安装的波导管不垂直与雷达液位计，造成电磁波斜射到波导管的内壁，而产生如同容器内壁一样的反射或多重反射而使测量失真。
三、被测液体与雷达天线之间的净空中，气相介质蒸汽浓度太大，致使电磁波在空间传播中，能量损失太大，甚至反射波根本到达不了雷达液位计的接收器。
被测液体有加热要求，上部安装搅拌机的情况下尤其严重，由于被测液体在加热搅拌中不断有蒸汽挥发，会造成液面以上的空间中充满了高浓度的介质蒸汽，其微小的液体颗粒不仅对电磁波产生漫反射而且会吸收大量的电磁波能量，使电磁波出现很大衰减，造成雷达天线无法接受回波信号。
被测液体中含有水份时，挥发的水蒸气对于电磁波的吸能更加严重。由于水汽具有易冷凝的特性，气相空间含有的水汽在罐顶罐壁附近会逐渐冷凝，积聚在一起形成较大的水汽滴，充斥在液位上方的空间里，对于电磁波具有强烈的吸能作用，致使电磁波的能量衰减过大无法到达雷达接收器，造成雷达液位计彻底失去工作能力。
四、雷达液位计天线附着赃物，致使电磁波刚刚发射出就被反射回来，甚至根本发射不出去。这样的状况即使使用防凝结的水滴形天线，也无法避免雷达液位计的突然失灵。
雷达液位计天线附着赃物是被测介质挥发的升级加重，被测液体净空中大量充斥着气相蒸汽，其会附着在雷达液位计的天线上，是易冷凝的高粘介质，雷达液位计安装在储罐顶部温度较低，挥发的介质蒸汽易在雷达天线上凝析附着，造成电磁波发射困难，情况严重时介质甚至在天线上结焦，损坏天线。
同样被测介质含有水份时，水汽易在天线上附着，致使电磁波发射不出去，使雷达液位计彻底失灵。
五、雷达液位计电路中的保护措施。雷达液位计是一种高科技的测量仪表价格昂贵，处于对仪表本身防护的需要，制造厂商普遍在电路中设置了很多保护措施，如超温保护、低电压保护，高液位保护，运行故障保护以及数据保持，错误锁定等液位检测防护措施。这些防护措施在日常使用中，如果雷达液位计出现问题，保护就会动作，造成雷达液位计停止工作，此时需要查找故障原因，清除恢复后雷达液位计才能正常使用。防护功能随厂商不同而设置，集成度高的防护措施多。如总线式的多功能雷达液位计，其本身的防护措施就多，日常维护要熟悉。
LM78XX-NC10GCS雷达物位计厂商

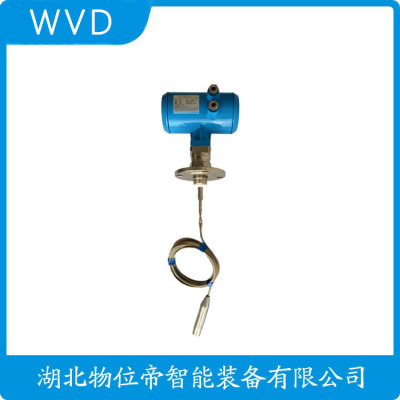

导波雷达液位计的技术参数如下:
精度 液体:量程小于15m时，±5mm；量程大于15时，测量值5mm±0.05%
温度 飘移 0.01%/℃，重复性 2mm，介质温度 -50～250℃，法兰温度 -30～200℃/-30～150℃，防爆型环境温度 -30～60℃/-30～55℃，防爆型耐压 40bar，表头显示 LCD，可选标准输出 4～20mA/HART，故障诊断输出 22mA，供电 18～35VDC/ 小于28VDC，防爆型外壳材料 铸铝还氧涂层，防护等级 NEMA(IP65)，防爆 ATEX II 1G 或II 1/2 D T 100℃ EEX ia II C T6...T3或EEX ia II B T6...T3，重量 2Kg(无探头)
液位计系列>>ZWRD702导波雷达液（物）位计:
一、仪表概述:
导波雷达液位计主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用具有低维护，高性能、高精度、高性，使用寿命长等优点。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。
二、测量原理:
导波雷达液位计是基于时间行程原理的测量仪表，发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表 内的接收器接收，并将距离信号转化为物位信号。一种的时间延伸方法可以确保短时间内稳定和测量。即使工况情况比较复杂，存在虚假回波，用微处理技术和调试软件也可以准确的分析出物位的回波。
1、输入:
反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别 出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与 脉冲的时间行程T成正比:D=C×T/2 其中C为光速因空罐的距离E已知，则物位L为:L=E-D；
2、输出:
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动 使仪表适应测量环境。对应于4…20mA输出；
3、测量范围:
F-测量范围；E-空罐距离；B-顶部盲区；H-探头到罐壁的zui小距离 顶部盲区是指物料zui高料面与测量参考点之间的zui小距离。 底部盲区是指缆绳zui底部附近无法测量的一段距离。 顶部盲区和底部盲区之间是有效测量距离；
4、注意:只有物料处于顶部盲区和底部盲区之间时，才能罐内物 位的测量。
三、数据处理:
雷达通过输入空罐高度L（=零点），满灌高度H（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。是对应于 4-20mA输出。
四、适用场合:
适用于高温（350℃）、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
五、性能特点:
1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，zui高测量温度可达800℃，zui大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
2、防挂料:*的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
六、技术:
1、工作频率:100MHz-1.8GHz；
2、测量范围:缆式:0-35m杆式、同轴式:0-6m；
3、重复性:±3mm ；
4、分辨率:1mm；
5、采样:回波采样54次/s；
6、 响应速度:>0.2S（根据具体使用情况而定）；
7、精度:<0.1%；
8、输出电流信号:4-20mA ；
9、通讯接口:HART通讯协议；
10、过程连接:G1-1/2，G3/4法兰:DN50，DN80，DN100，DN150；
11、过程压力:-1～60bar ；
12、电源:24VDC（±10%）纹波电压:1Vpp；
13、耗电量:max22.5mA；
14、环境条件:温度:-40℃～ 250℃；
15、外壳防护等级:IP68；
16、防爆等级:EXiaIICT6 ；
17、两线制接线:仪表供电和信号输出共用一根两芯电缆；
18、电缆入口:M20×1.5（电缆直径5～9mm）。
七、安装指导说明:
下述安装指导适用于杆式和缆式探头，管式探头测量与安装方式无关。
安装位置:
1、距离罐壁的距离建议为罐直径的1/6－1/4（至少300mm，混凝土罐至少400mm）；
2、不要安装在金属罐中间；
3、不要装在下料口处；
4、选择探头长度时，注意探头底部距罐底约大于30mm；
5、注意介质温度。
罐内障碍物:
1、安装时注意探头距离障碍至少200mm。
干扰的祛除:
1、干扰回波抑制:软件可实现对干扰回波的抑制，从而达到理想测量效果；
2、旁通管及导波管（仅适用于液体）对于粘度不打于500cst，可采用旁通管，导波管或管式来避免干扰。
液体标准安装:
对于粘度≤500cst且不易产生粘附的介质，管式探头是理想方案，其特点如下:
性；
1、可用于介电常数大于等于1.4的介质，测量与介质的导电性无关；
2、罐内障碍物及短管尺寸不影响测量；
3、比杆式探头能承受的横向压力高；
4、对于高粘度的介质，建议使用杆式探头。
卧罐及立罐上的安装:
1、管式探头及杆式探头zui长可到6米对于测量距离超过6米的罐，可选用8mm缆式探头；
2、安装及固定方式同固体粉仓测量；
3、对距罐壁的距离无限制，只要避免探头接触罐壁；
4、如果罐内障碍物比较多或过于靠近探棒时，请选用管式探头。
腐蚀性介质测量:
1、如果测量腐蚀性介质，可选用杆式探头套一个塑料套管进行测量。
八、测量条件注意事项:
1、测量范围从波束触及罐低的那一点开始计算，但在情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。
2、若介质为低介电常数当其处于低液位时，罐低可见，此时为测量精度，建议将零点定在低高度为C 的位置。
3、理论上测量达到天线*的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的*至少100mm。
4、对于过溢保护，可定义一段距离附加在盲区上。
5、zui小测量范围与天线有关。
6、随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。
九、日常检查维护:
1、日常检查维护主要是查看电源电压和输出电流是否正常。通电后，大约需要30~60min仪表才能正常工作。如果投运后仪表没有输出，则应检查电源是否真正接上，并检查保险丝是否烧坏。
2、使用时是和设备连成一体的，整个系统雷达液位计是密封的，所以平时还应检查各部件连接处的密封情况是否良好。
3、雷达头内部的使用温度为65℃。一般使用情况下不会超过这个温度，但若被测介质的温度很高，则雷达头内部的温度有可能超过65℃。这时，可以用少量的风，经此φ6X1紫铜管自雨水帽吹入雷达头，以将内部的温度降下来，不要用水或其他液体进行机械冷却。
4、易挥发的有机物会在雷达液位计的喇叭口或天线上结晶，要按期检查和清理。
注意事项:
1、测量范围从波束触及罐低的那一点开始计算，但在情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。
2、若介质为低介电常数当其处于低液位时，罐低可见，此时为测量精度，建议将零点定在低高度为C的位置。
3、理论上测量达到天线*的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的*至少100mm。
4、对于过溢保护，可定义一段距离附加在盲区上。
十安装要求:
1、对于直径较小的圆形罐，安装点距离罐壁的zui小距离不能小于35cm，通常液位计与罐壁的距离设置为罐直径的1/6-1/4为佳。
2、雷达液位计不能安装于液体流入口的正上方。
3、雷达液位计不能安装于圆形罐的正中间，避免干扰信号。
4、安装时，法兰上的标记应指向罐壁，且法兰对水平面的误差应小于正负0.5度。
5、安装喇叭口天线时，天线下端要低于罐顶20mm以下，喇叭口天线与液面垂直，避免出现回波。喇叭状的天线要延伸到连接管下面。
6、波导管的安装位置应远离出料口，其中轴线应与液面垂直。
十一、数据对照表:
十二、选型一览表:
十三、选型需要知道的数据:
1、测量范围是几米，要求盲区是多少。
2、被测量的介质类型(液体还是固体，具体的名称如:清水、污水、泥浆、汽油、柴油、甲苯、二氧化硫、矿石、煤炭、水泥、黄豆、小麦、玉米、面粉等)。如果是液体:液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物；如果是固体:是否有粉尘，介质是颗粒状还是粉末状。
3、介质的zui低zui高温度，zui小zui大压力。
4、介质的腐蚀性，如果是放在罐子内的，需要知道罐子的材质，有没有防腐的衬里。
5、是否需要防腐、防爆，要分体式还是一体式。
6、工作环境:敞口的池子、有盖板的池子、卧罐、立罐、球罐，罐子是否通大气压等。
7、工作电源:是直流24VDC还是交流220VAC。
8、输出信号:4～20mA电流，还是485通信输出，需要继电器输出吗？
雷达物位计作为一种常见的物位仪表产品，经常用于对各种金属、非金属容器或管道内的液体、浆料及颗粒料的物位测量。按照雷达物位计的工作方式进行划分，有接触式和非接触式两种雷达物位计。与接触式雷达物位计相比，非接触式雷达物位计是近年来发展快的一种测量仪器，它具有安装简单、维护量少、使用方式灵活、不受仓内粉尘、温度等因素影响等优点。按照微波的波形，非接触式雷达物位计又可分为脉冲雷达物位计和调频连续波雷达物位计。而接触式雷达物位计主要有导波雷达物位计，下面就结合这几种常见雷达物位计谈谈他们的原理和应用。FMCW雷达用120GHZ作为测量基频（载频），完成一次线性扫描，信号发射后，经过一定的时间延迟后，接收到回波信号。在线性扫频中产生的时间差，与物位距离呈正比例，由于有许多反射波，将的回波时间进行傅立叶（FFT）变换，将时间信号转换成有一定能量的频谱，比较高和比较陡的视频谱信号为有用信号。
雷达物位计具有测量、性能稳定、性高、维护简便、适用范围广等优点，其应用范围广泛，涵盖了电力、钢铁、冶金、水泥、石油化工、造纸、食品等行业，适用于粉尘、温度、压力变化大，有惰性气体及蒸汽存在的场合。矿用雷达料位计是过程控制自动化领域十分重要的连续控制物位仪表，主要用于工矿业生产中料位的测量。采用的雷达测量技术的雷达料位计，在槽罐中有搅拌、温度高、蒸汽大、介质腐蚀性强、易结疤等恶劣工况下的优势尤为明显。矿用本安型雷达物位传感器用于煤矿煤仓测量的一款本质型的物位传感器，现场显示并产生信号传给上位机或者综合控制站，以达到及时准确的判定和控制料仓情况。雷达料位计的测量原理和雷达液位计以及雷达水位计的测量原理是一样的，只不过它们的测量的介质不一样，应用的环境也不一样。测量原理
雷达物位天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收，将信号传输给电子线路部分自动转换成物位信号（因为微波传播速度快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）。雷达物位计是过程控制自动化领域中重要的连续控制物位仪表，主要用于测量工业生产中的料位。采用的雷达测量技术，在搅拌、高温、大蒸汽、强腐蚀性介质、罐内易结疤等恶劣工况下具有明显优势。矿用本安型雷达物位仪采用调频连续波技术即发射一个频率被线性调制的微波连续信号，频率呈线性上升。所接收到的回波信号频率也是呈线性上升的。两者的频率差将比例于发射目标的距离。
煤安雷达料位计，矿用本安型雷达物位仪主要应用于以下行业:
1、电力行业:如(电厂)的粉煤灰料仓、脱硫、润滑油、泥浆、原煤仓、燃料仓、储水池、废气净化罐、灰库、油箱。
2、水泥行业:如(水泥厂)的散装成品的水泥仓、原煤仓、煤灰、生料均化库、熟料库、炉渣存储库。
3、钢铁行业:如(炼钢厂)的铁石矿、石灰石生料、石灰石熟料、煤粉、原煤仓(铝厂)的炭粉、铝矿石、煤粉。
4、煤炭行业:如(洗煤厂)原煤、精煤、煤渣、煤粉、含煤污水冶金行业等等..........雷达料位计对于粉煤灰料位测量具有:强粉尘、高漂浮性、低介电常数、大量程、不规则料面等特点。针对粉煤灰测量的汇总之前仪表测量出现的问题研发出了26G高频雷达料位计SAIPU-RD8000，具有两种天线形式，喇叭口天线(加防尘罩或加吹扫装置)和抛物面天线。它具有频率高(穿透性强)、发射角小(信号集中)、量程大(大70米)、防尘(喇叭口天线加防尘罩或吹扫、抛物面天线本身带防尘性)、非接触式测量、带有瞄准器和仪表轻便等特点，从而了对粉煤灰测量的稳定。
