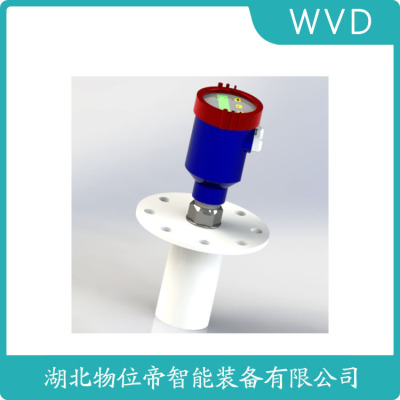

MPS3600SB205ADAFB-WBHCFAX1JH 雷达物位计
雷达物位计的工作原理与技术分类
雷达物位计通过发射高频电磁波（通常6-80GHz）并接收回波来测量物位，分为脉冲波（5-30m量程）和调频连续波（FMCW，精度±1mm）两种类型。Ku波段（24-26GHz）设备适用于大多数工况，而79GHz高频雷达可检测低介电常数（ε＜1.4）介质。某化工厂案例显示，采用80GHz雷达测量沥青储罐，克服了蒸汽干扰，精度达±3mm。最新相控阵技术实现电子波束偏转，能自动避开罐内障碍物，安装灵活性提升50%。
如何确保安装满足IP67的要求:1.请确保密封头未受损
2.请确保电缆未受损
3.请确保所使用的电缆符合电气连接规范的要求
4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
5.请拧紧电缆密封头，见②
6.请将未使用的电气接口用盲堵堵紧，见③
< 调试方法
RBRD10 系列有三种调试方法:
PS67.XXBXCHAMXX（此系列量程0...15米，温度-40℃...80℃,压力-1...3bar）PULS68.XXEGD2HKMAX（此系列量程0...70米，温度-40℃...200℃,压力-1...40bar）
SON61.XXAGHKNAX（此系列量程液体0.25...5米/固体0.25...2米，温度-40℃...80℃,压力-0.2...2bar）
MPS3600SB205ADAFB-WBHCFAX1JH 雷达物位计
1．显示／按键2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
SON65.XXBASVDMX（此系列量程液体0.8...45米/固体0.8...25米，温度-40℃...80℃,压力-0.2...0.5bar）FLEX61.XXCGD2HAMAX（此系列量程线缆可测范围0...32米，探杆可测0...4米，温度-40℃...150℃,压力-1...40bar）
FLEX62.XXAGDIHDMX （此系列量程线缆可测范围0...60米，探杆可测0...6米，温度-40℃...150℃,压力-1...40bar）
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。< 连接电缆的安装
一般介绍 电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
VEGAPS64 VEGAPULS64 VEGAPS65 VEGAPULS65 VEGAPS66 VEGA PULS66VEGAPS67 VEGAPULS67 VEGAPS68 VEGAPULS68 VEGAPS61 PULS61
VEGA超声波料位计系列:
VEGA SON61 VEGA SN61 VEGA SON62 VEGA SN62 VEGA SON63 VEGA SN63
