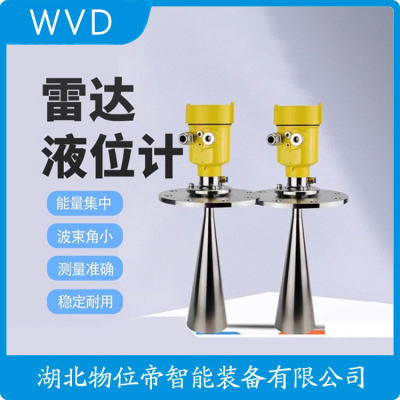

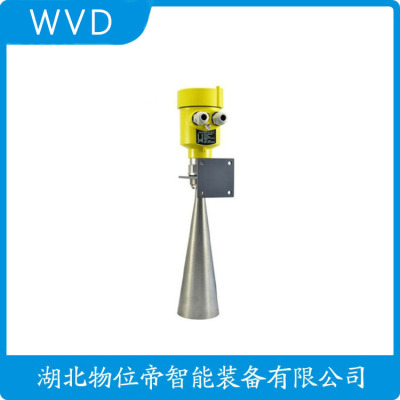

SRD-P68XZT雷达液位计电话
智能诊断与预测性维护功能
现代传感器集成自诊断系统，实时监测天线污染、电子元件老化等状态。信号质量指数（SQI）低于70%时触发维护警报，某粮油企业应用后故障停机减少60%。温度漂移补偿算法使长期稳定性达0.01%/年。最新边缘计算功能可在本地完成95%的数据处理，仅上传关键参数降低带宽需求。通过分析历史回波曲线变化趋势，能提前2周预测介质特性改变导致的测量偏差。
导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
导波雷达液位计适用特点:
首先，导波雷达液位计的度是很高的。因为导波雷达液位计采用的是雷达电磁波，它是不会受到周围环境的影响的，并且，导波雷达液位计与储蓄和介质是没有的接触的，所以即使在很恶劣的环境下，导波雷达液位计也能够准确的进行液位测量。
其次，导波雷达液位计的频率高并且性能很强。因为导波雷达液位计加大了测量距离和精度，并且它其中的天线和处理器也被优化处理了，所以它能够进行更高速率的信号分析，它的性能得到了很大的提升。
除此之外，导波雷达液位计的波束角是很小的，所以它散发出来的能量是很几种的，这样测量的数据就会更加的准确。并且与此同时，它还能够增强回波，这样就能够很好的避开干扰物，使用起导波雷达液位计来就更加的方便。
，导波雷达液位计的适用范围是很广的，它可以在球罐、卧罐、柱形罐等容器中很好的应用，并且它能测量的液体范围也是很广的，比如盐碱、硝酸、工业废水等等，或者是石灰、浆液等等，导波雷达液位计够的测量。
在现代工业生产中，物位测量是许多工艺流程中的关键环节。雷达物位计作为一种的非接触式物位测量设备，因其高精度、性强和适应性广等优点，在众多领域得到了广泛应用。本文将详细介绍雷达物位计的工作原理及其在不同场景中的应用。
一、雷达物位计的工作原理
雷达物位计的工作原理基于雷达波的发射、反射和接收。具体来说，雷达物位计通过其透镜天线发射一个连续的雷达信号，该信号的频率会像锯齿那样发生变化。发射的信号被介质反射，并被天线作为回波信号接收。接收的信号频率与当前的发射频率存在频率差，而这个频率差与容器中的物位成正比。通过传感器的特定算法计算后，可以得出准确的物位高度值。
（一）频率调制连续波（FMCW）原理
雷达物位计通常采用频率调制连续波(FMCW)技术。在这种技术中，雷达信号的频率在一定时间内线性变化，形成一个锯齿波。当雷达信号被介质反射并返回天线时，由于介质与天线之间的距离不同，反射信号的频率与发射信号的频率存在一个频率差。这个频率差与物位成正比，通过测量频率差，可以计算出物位高度。
（二）信号处理
雷达物位计的信号处理单元对反射信号进行处理，提取出频率差信息。通过特定的算法，将频率差转换为物位高度值。现代雷达物位计通常配备的数字信号处理器(DSP)，能够、准确地处理信号，提高测量精度和响应速度。
二、雷达物位计的适用范围
雷达物位计适用于多种复杂的工业环境，能够测量各种液体和固体的物位高度。以下是一些常见的应用场景:
（一）液体测量
雷达物位计在液体测量中表现出，尤其适用于高精度要求的场合。例如，在石油、化工、制等行业中，雷达物位计可以测量储罐中的液体物位，确保生产过程的稳定性和性。其非接触式测量方式避免了介质对传感器的腐蚀和磨损，延长了设备的使用寿命。
（二）固体测量
雷达物位计同样适用于固体物位的测量，如粉料、颗粒料等。在水泥、粮食、饲料等行业中，雷达物位计可以准确测量料仓中的固体物位，帮助工厂实现自动化控制和库存管理。其高精度和性确保了生产过程的连续性和稳定性。
（三）复杂工况下的应用
雷达物位计在高压、腐蚀性强、卫生要求高或者复杂工况下也能稳定工作。例如，在食品和饮料行业，雷达物位计可以满足严格的卫生要求，确保生产过程的清洁和。在化工行业，雷达物位计能够承受高压和腐蚀性介质，提供的物位测量数据。
（四）低介电常数介质的测量
雷达物位计对低介电常数介质的测量效果良好。低介电常数介质的反射信号较弱，但雷达物位计通过的信号处理技术，能够准确捕捉反射信号，确保测量精度。这使得雷达物位计在测量轻质油、化工原料等低介电常数介质时具有**的优势。
三、雷达物位计的应用案例
（一）石油行业
在石油储罐中，雷达物位计可以测量油位，确保油罐的运行。通过实时监测油位，工厂可以优化油罐的存储量，减少油品的溢出和浪费。同时，雷达物位计的高精度测量数据有助于计算油品的库存量，提高库存管理的精度。
（二）化工行业
在化工生产中，雷达物位计可以测量反应釜、储罐等设备中的物位。由于化工介质往往具有腐蚀性和毒性，雷达物位计的非接触式测量方式避免了介质对传感器的腐蚀和污染，确保了测量的准确性和设备的性。此外，雷达物位计能够适应高压和高温环境，适用于各种复杂的化工工艺。
（三）食品和饮料行业
在食品和饮料生产中，雷达物位计可以测量原料罐、成品罐等设备中的物位。其高精度和卫生设计确保了生产过程的清洁和，符合严格的卫生标准。例如，在乳制品生产中，雷达物位计可以测量牛奶、酸奶等液体的物位，确保生产过程的连续性和产品质量。
（四）制行业
在制生产中，雷达物位计可以测量液罐、原料罐等设备中的物位。其高精度和性确保了生产过程的控制，符合严格的品生产质量标准。雷达物位计的非接触式测量方式避免了介质对传感器的污染，确保了品的纯净度和性。
四、雷达物位计的优势
（一）高精度测量
雷达物位计的测量精度高，通常可以达到毫米级。这使得雷达物位计在高精度要求的场合中表现出，能够提供准确的物位数据，帮助工厂实现精细化管理。
（二）免维护设计
雷达物位计采用非接触式测量方式，无需机械部件接触被测介质，因此不会受到介质的腐蚀和磨损。这种免维护设计大大减少了设备的维护成本和维护时间，提高了设备的可用性和性。
（三）适应性强
雷达物位计能够在多种复杂环境下稳定工作，包括高压、腐蚀性强、卫生要求高或者复杂工况。其强大的适应性使其能够在各种工业环境中提供的物位测量解决方案。
（四）经济实惠
尽管雷达物位计具有高精度和免维护等优点，但其价格相对较为合理，具有较高的性价比。对于工厂来说，投资一套雷达物位计系统，不仅可以提高生产效率和产品质量，还能在长期内节省大量的维护成本和人工成本，具有显著的经济效益。
五、结论
雷达物位计作为一种的物位测量设备，凭借其高精度、免维护和适应性强等特点，在工业领域得到了广泛应用。通过正确的安装和定期的维护，雷达物位计能够长期稳定地运行，提供高精度的物位测量数据。无论是在石油、化工、食品和饮料还是制行业，雷达物位计为工厂的生产过程提供的物位监测解决方案，确保生产过程的稳定性和性。未来，随着技术的不断进步，雷达物位计将在工业自动化领域发挥更加重要的作用，为工厂的智能化生产和管理提供有力支持。
SRD-P68XZT雷达液位计电话
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3x10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆大测量范围为6.1 m，柔性杆为大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的低点定义为上参考点，用它来代表液位的满点(高可测点)和20mA输出电流。下部死区的高点则定义为下参考点，用它来代表液位的零点(低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
雷达物位计，也被称作雷达料位计、雷达液位计等，主要具有无线电检测和测距的功能。因此，雷达物位计一般用于测量目标点到雷达物位计之间的距离的。
由于雷达物位计是通过发射物理特性类似于光速的电磁微波，所以它的发射频率很高，波长很短，因此通过持续不断的发射高频率的电磁波除了可以探测到雷达物位计与待测物料之间的距离之外，还可以通过其发射、接收电磁波信号之间的时间变化差值计算出待测物料的移动情况，包括移动速度、转动角度等。
相对于传统的红外线测距等方法，雷达物位计其实在价格上并不占优势。但是由于雷达物位计的电磁微波能在温度、压力变化较大，有惰性气体或易挥发性气体、强粉尘等工况环境下不受干扰，因此它广泛的应用于煤炭、造纸、钢铁、水泥、食品、电力、石化等行业领域。
综上所述，雷达物位计一般用于测量雷达物位计与待测物料之间的距离，形状，方位，高度以及待测物料相对雷达物位计的位移情况等位置移动等信息。赢润研发生产的高频智能雷达物位计分为接触式雷达物位计和非接触式雷达物位计两大类，采用的新型的微处理器，能发射26 GHz的高频超声波信号，适用于反应釜、耐温、耐压、轻微腐蚀性液体等高温、高压复杂工况下物料信息的探测。
SRD-P68XZT雷达液位计电话
德国VEGA物位计，FIBERTRAC31，辐射传感器，用于连续物位测量。应用范围:将柔性探测器安装在圆形容器和带锥形出口的容器上，它适用于测量液体、固体、污泥和悬浮液。由于其闪烁体横截面既薄又具有柔性，故可以根据圆形容器方便地调整 FIBERTRAC31。探测器能弯曲，与圆型和锥形容器组装方便，仅使用一只传感器完成 7米范围内测量，节省开销。测量精度 0.5%，接液材质:无润湿材料，量程距离 7 m，输出:4 … 20 mA/HART - four-wire，ProfibusPA，FoundationFieldbus。在进行辐射性物位测量或限位检测时，该物理性能用于从外界通过一个密闭的容器进行无接触式测量。SOLITRAC型辐射传感器适用于圆柱形容器以及小型槽罐。威格物位计固定的 PVT 探测器能够并地探测物及分离层。
自国内 PTA 产能大幅扩张后，PTA量缩减，此势所驱，行业正向一体化纵向整合的方向发展。企业实施全产业链发展战略、逆向延伸产业链，从纺丝、聚酯、PTA等化工产品逐步向上游延伸。在国内产业新布的大浪潮中，VEGA有幸在国内化工关键项目中同舟共渡。通常情况下，测量传感器调试步骤为空罐设置--加水调试--进料调试，每个储罐需加水约10万吨，不仅会产生高昂的水费成本，调试时间也会延迟很久。业主和专利商根据以往经验同样要求 VEGA专家进行加水调试。坚持采用无需加水调试的方案，只需要空罐调试和进料校准即可，*大程度的给用户节约了大量成本、并使得项目进度大大提前。
公司以提供的服务为宗旨，与国内各企业建立广泛合作伙伴关系。本着“诚信服务，坚持，到位及时”的做事态度，热诚的服务于每一位新老客户。在此，感谢新老客户的长期支持，因为您的关注将使我们将更加专注。我们的优势供应产品:西克SICK传感器、倍加福P+F传感器、REXROTH力士乐、E+Hliuliang计、罗斯蒙特ROSEMOUNTliuliang计、HEIDENHAIN海德汉、BECKHOFF倍福、图尔克TURCK传感器、皮尔磁PILZ继电器、AB模块、艾默生EMERSONliuliang计、易福门IFM传感器、MTS位移传感器、VEGA液位计、KRACHT齿轮泵。
VEGA导波雷达物位计，威格导波雷达物位计
VEGA显示器，威格显示器
VEGA超声波液位计，威格超声波液位计
VEGA音叉振动开关，威格音叉振动开关
VEGA控制器，威格控制器
VEGA超声波物位计，威格超声波物位计
VEGA压力变送器，威格压力变送器
VEGA液位计，威格液位计
VEGA辐射测量液位计，威格辐射测量液位计
VEGA雷达液位计，威格雷达液位计
VEGA导波雷达液位计，威格导波雷达液位计
VEGA差压变送器，威格差压变送器
VEGA分析仪，威格分析仪
VEGA雷达物位计，威格雷达物位计
VEGA雷达物位计VEGAPULS66PS66.XXHFEHHAMAX
威格雷达物位计VEGAPULS6XPS6X.2SWPBCKAAAMAHW
VEGA导波雷达液位计VEGAFLEX81FX81.AOATBFHXKMXX
威格音叉振动开关VEGASWING51SG51.XXSGATPVL
VEGA显示器VEGADIS81DIS81.ACIANNAAX
VEGA控制器VEGAMET624MET624.
VEGA导波雷达液位计VEGAFLEX81FX81.AXLTGFHXKMAX
威格物位计VEGAPULS31PS31.XGMHB
威格导波雷达液位计VEGAFLEX82FX82.AXATFFHXKMXX
VEGA导波雷达物位计VEGAFLEX81FX81.AXEDDFHXKMAX
VEGA液位计VEGACAL63CL63.CXFGAXKMXX
VEGA压力变送器VEGABAR82B82.AODUSAGGSZXVIMXX
VEGA液位计VEGASWIPT
威格液位计VEGAWAVE62WE62.XXTGDRKMX
德国VEGA物位计VEGAPULS62 PS62.DXENBFHDMAX
威格物位计VEGAPULS67PS67.XXBXXHKMXX
VEGA雷达液位计VEGAPULS61PS61.XXAGPHKMXX
VEGA导波雷达物位计VEGAFLEX83FX83.AXBP
威格导波雷达物位计VEGAFLEX86FX86.AXHTO1HXANAX
VEGA超声波液位计VEGASONS62SONS62.E
VEGA压力变送器VEGABAR82B82.AXCLSAGEHHXVIMXX
VEGA超声波液位计VEGASON62SN62.XXAGVDMXX
威格超声波液位计VEGASONS61SONS61.E
VEGA音叉振动开关VEGAWAVE62WE62.XXTGDRKMX
VEGA雷达液位计VEGAPULS64PS64.AXBXXCHXKM
威格雷达液位计VEGAPULSC21PSC21.XGBHB
VEGA音叉振动开关VEGAVIB61VB61.XXAGDRKMX
VEGA控制器VEGAMET381MET381.CX
VEGA分析仪VEGAMET341MET341.X
VEGA雷达物位计VXBXATAMXHA
VEGA分析仪VEGAMET861MET861.SC
市场上用的*多的物位计根据原理可以分为:阻旋物位计，音叉物位计，超声波物位计，射频导纳物位计，雷达物位计等。射频导纳物位计，一个正弦波发生器接上一段有限长没屏蔽的导体时，如果这段导体的长度小于正弦波波长的1/4，那么这段导体反射的能量会随着导体的长度的加长而变小，当导体的长度一定时，导体的前端浸入到液体中，反射的能量也会随着浸入液体长度的增加而增大，通过检测反射波的大小而确定液位的高低。现在常用的这种液位计一般都是用作开关量，只检测又或者无。射频导纳物位计的缺点:测量回波的强度还跟浸入的液体的介电常数有关，不能用于介电常数急剧变化的场景，安装时需要标定，精度低。优点:性和性价比较高、通用性强，适应性广。
德国VEGA物位计。物位是现代工业自动控制的重要参数之一，准确的物位测量是连续生产和生产的保障。物位测量仪表是测量罐体内液态、固态、粉尘界面或高度的工业自动化仪表。石油化工物料测量环境多为高温、高乐、黏稠，此类物料的测量适合采用非接触式的测量方式。高精度的仪表是生产的，tigao仪表的智能程度是未来工业发展的趋势。射线法利用射线穿透物质，并且在物质中减弱的特性属于非接触式的测量方式，适用于高温、高压、腐蚀、黏度等恶劣条件下料位的测量。射线物位计的测量原理，放射源在料仓的一侧，探头接收到的射线总量随物料的上升而减少。射线穿过被测物料后由接收器接收，接收器由闪烁体、光电倍增管、前置放大电路组成，射线越强，电流脉冲数越多。
智能雷达水位计基于时间测量的电磁波测距技术。传感器发射电磁波照射水面并接收其回波，由此获得水面至电磁波发射点的距离、距离变化率（径向速度）、方位、高度等信息。
智能雷达水位计，是工业测距雷达在水位测量领域的应用，实现了水位计向高精度（毫米级），大量程(35米)，高，安装简便，免维护的技术跨越。
智能雷达水位计通过标准信号接口，与计算机、PLC等连接，也可以与相应的显示、记录、控制装置（如RTU）连接，构成水位监测系统。
导波雷达发出的高频微波脉冲沿着探测组件(钢缆或钢棒)传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。
容器中存在两种不同介质，当上面一层的介质介电常数较小，而下面的介质介电常数较大时，高频微脉冲沿着探测组件传播遇到上层介质时，由于其介电常数较小，因而有少的能量被这一层介面反射，而大部分能量穿透上层介质继续向下传播，遇到两层的介面时，由于下层介质的介电常数较大，因而会有较大的能量被反射回来。因而导波雷达是可以测量两种不同介质的介面，其测量条件是上层介质不导电或其介电常数比下层介质介电常数小10以上。
导波雷达液位计特点
由于采用了的微处理器和的EchoDiscovery回波处理技术，导波雷达液位计可以应用于各种复杂工况。多种过程连接方式及探测组件配置，使得YR-RD30系列导波雷达物位计适于高温、高压及小介电常数介质等杂工况及应用场合。导波雷达液位计采用脉冲工作方式，导波雷达液位计发射功率低，可安装于各种金属、非金属容器内，对人体及环境无伤害。
型号:YR-RD31(量程0-30米)
特点:钢缆天线
应用:复杂过程条件下液体、固体测量
大量程:30m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L /PTFE
钢缆直径:钢缆Φ4mm或钢缆Φ6mm
过程温度:-40～250℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD35(腐蚀性液体测量，量程0-6米)
特点:全四氟密封天线，耐强酸碱腐蚀
应用:量程较短的酸碱罐体液位测量
大量程:6m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L/PTFE
钢缆直径:钢棒Φ10mm
过程温度:-40～120℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD36(小介电常数介质测量，量程6米)
特点:同轴式导波天线，获得更小的盲区、更强的回波信号
应用:小量程，多蒸汽，小介电常数介质的测量。适应过程条件复杂的环境
大量程:6m
测量精度:±10mm
过程连接:G1½A或G2A
探测组件:不锈钢316L
同轴直径:Φ25mm
过程温度:-40～250℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD32(量程0-6米)
特点:杆式导波雷达天线
应用:液体测量，高温高压工况，复杂过程条件
大量程:长6m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L/陶瓷
钢缆/棒:钢缆Φ4mm或钢缆Φ6mm/棒Φ10mm
过程温度:-40～250℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD34(高温液体测量，量程0-6米)
特点:不锈钢316L/陶瓷材料天线，能耐受更高的温度和压力
应用:液体测量，高温高压复杂工况
大量程:6m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L
杆直径:Φ10mm
过程温度:-40～400℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD33(小介电常数液体或固体测量)
特点:多缆式导波天线结构，获得更强的回波信号
应用:小介电常数液体及固体测量，复杂过程条件
大量程:30m
测量精度:±3mm
过程连接:法兰
探测组件:不锈钢316L/PTFE
钢缆直径:钢缆Φ6mm
过程温度:-40～250℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
导波雷达物位计技术参数
参数:导波雷达工作频率:100MHZ-1.8GHz
测量范围:缆式导波雷达测量范围0-30m；杆式、同轴管式导波雷达测量范围0-6m
重复性:±2mm
分辨率:1mm
采样:YR-RD30系列导波雷达回波采样55次/s
响应速度:>0.2S(根据具体使用情况而定)
输出信号:4-20mA
精度:±3mm
通讯接口:HART 通讯协议
过程连接:G1"A、G1½"A螺纹；法兰DN50，DN80，DN100 ，DN150，DN200，DN250
过程压力:-0.1-2MPa
电源:24VDC(±10%)；纹波电压:1Vpp
耗电量:大22.5mA
环境条件:温度-40℃～+70℃
外壳防护等级:导波雷达防护等级为IP67
防爆等级:EXib IIC T6
电缆入口:2个M20×1.5或1/2"NPT(电缆直径5-9mm)
测量距离:下表列出不同类别被测介质与测量距离的关系
分组
固体颗粒
液体
测量范围
1
1.4…16
冷凝气，如N2CO2
2
1.6…19
塑料带粒子
白灰石，特种水泥
糖
液化气，如丙烷
溶剂
氟利昂12/氟利昂
棕榈油
25m
3
1.9…25
普通水泥，石膏
矿物油，燃料
30m
4
2.5…4
谷物，种子
石头
砂粒
苯，苯乙烯，甲苯
呋喃
萘
30m
5
4…7
潮湿的石头、矿石
盐
氯苯，氯仿
纤维素喷雾
异氰盐酸，本胺
30m
6
>7
金属粉末
碳黑
煤炭
含水液体
酒精
液氨
30m
导波雷达物位计接线图
导波雷达物位计调试
昌晖仪表制造有限公司YR-RD30系列导波雷达可以通过以下方法调试:
1、通过调试软件YR-SOFT
通过YR-SOFT软件调试雷达传感器都可以通过软件进行调试。采用软件进行调试，需要一个仪表CONNECTCAT驱动器。
使用软件调试时需给雷达仪表提供24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部自带电阻250欧姆）的供电仪表，就不需要附加外部电阻，这时候HART适配器可以和4-20mA线并联。
2、通过HART手持编程器
3、通过显示调整模块YR-PM
编程器订货后出厂已安装在导波雷达上。编程器由4个按键和一个液晶显示屏组成，可以显示调整菜单和参数设置。
YR-RD30系列导波雷达按结构形式和应用场合的不同，分为YR-RD31、YR-RD32、YR-RD33、YR-RD34、YR-RD35和YR-RD36六个大类，用户选用导波雷达时应认真填写导波雷达物位计参数表》，昌晖仪表制造有限公司可以根据您提供的详细参数，为您选配佳测量效果的导波雷达产品。
1、缆式导波雷达选型
YR-RD31□□□□□□□□-□ 大量程30米，液体、固体粉料测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
传感器/缆式探头
A
B
C
液体型/4mm
固体型（10m内）/6mm
固体型（10m-30m）/6mm
过程连接/材料
G
GA
N
NA
C
D
E
F
H
K
Y
G1½"A螺纹/不锈钢
G1"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
2、杆式导波雷达选型
YR-RD32□□□□□□□□-□ 大量程6米，液体液位测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
杆式探头 直径
A B
6mm
10mm
过程连接/材料
G
GA
N
NA
C
D
E
F
H
K
Y
G1½"A螺纹/不锈钢
G1"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
3、双缆式导波雷达选型
YR-RD33□□□□□□□□-□
大量程30米，液体、固体粉末测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
过程连接/材料
D
E
F
H
K
Y
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
4、杆式（高温型）导波雷达选型
YR-RD34□□□□□□□□-□ 大量程6米，液体、蒸汽测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
杆式探头
A B
6mm
10mm
过程连接/材料
G
N
C
D
E
F
H
K
Y
G1½"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
G
高温密封/-40...400℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
5、防腐型导波雷达选型
YR-RD35□□□□□□□□-□ 量程6-20米，腐蚀性液体测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
防腐探头
A
B
10mm
14mm
过程连接/材料
C
D
E
F
H
K
Y
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
普通密封/-40...120℃
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
塑料/IP65
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
6、同轴杆式导波雷达选型
YR-RD36□□□□□□□□-□ 大量程6米，介电常数低、表面波动液体测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
传感器/缆式探头
A B
25mm
50mm
过程连接/材料
GA
NA
C
D
E
F
H
K
Y
G1"A螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
导波雷达物位计尺寸
1、外壳材质:铝合金
2、不同型号导波雷达尺寸
导波雷达物位计参数表
客户信息
单位:-------------
邮编:-------------
E-mail:-----------
日期:××年××月××日
□ 标准型（非防爆）；□ 本安型（Exib IIB T5）；□ 本安型（Exib IIC T6）；□ 本安型+船用（Exib IIC T6）；□ 本安型+隔爆型（Exd [ib] IIC T6）
罐/容器信息
储罐类型:
□ 储罐
□ 储罐结构:------------
□ 罐尺寸:--------------
□ 反应罐；
□ 罐体材质:------------
□ 罐高度:----------m
□ 分离罐
□ 压力:------------
□ 罐直径:-------------
□ 船用储罐
罐顶:□ 拱顶式；□ 平顶式；□ 敞口式
罐底:□ 锥底；□ 平底；□ 斜坡底
安装:□ 顶部安装 ；□ 侧面安装；□ 旁通管；□ 导波管安装
罐顶安装接管(重要信息)
接管高度:------------mm
接管直径:------------mm
测量介质
介质名称:-----------；□ 液体；□ 固体；□ 混合介质
介质温度:-----------℃
介电常数:-----------
挂料:□ 是；□ 否
搅拌:□ 是；□ 否
过程连接
螺纹:□ G1½"A；□ 1½"NPT；□ G2"A；□ G1"A；□ 1"NPT
法兰:□ 法兰 DN= ------；□ 法兰 ANSI=------------
电源:□ 24VDC；□ 220VAC
输出:□ 4-20mA；□ HART；□ PROFIBUS PA
显示:□ 带表头显示；□ 不带表头显示
