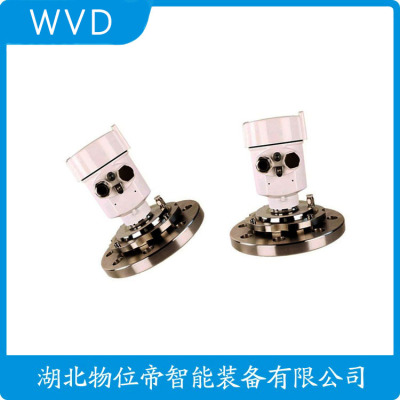

FMR60B-ADT5/0雷达物位计产地货源
雷达物位传感器的测量原理
雷达物位传感器基于时域反射（TDR）原理，通过发射26GHz或80GHz高频电磁波并计算回波时间差实现物位测量。电磁波在空气中传播速度接近光速（3×10⁸m/s），1ns的时间分辨率对应15cm的测量精度。某石化储罐实测显示，80GHz传感器对ε=1.8的柴油测量误差仅±2mm，比超声波传感器精度提高5倍。最新相位干涉技术可识别0.1°的相位变化，将分辨率提升至0.1mm级。传感器通常采用FFT算法处理回波信号，能在-40～200℃环境稳定工作。
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
导波雷达液位计的技术参数如下:
精度 液体:量程小于15m时，±5mm；量程大于15时，测量值5mm±0.05%
温度 飘移 0.01%/℃，重复性 2mm，介质温度 -50～250℃，法兰温度 -30～200℃/-30～150℃，防爆型环境温度 -30～60℃/-30～55℃，防爆型耐压 40bar，表头显示 LCD，可选标准输出 4～20mA/HART，故障诊断输出 22mA，供电 18～35VDC/ 小于28VDC，防爆型外壳材料 铸铝还氧涂层，防护等级 NEMA(IP65)，防爆 ATEX II 1G 或II 1/2 D T 100℃ EEX ia II C T6...T3或EEX ia II B T6...T3，重量 2Kg(无探头)
导波雷达液位计-化学工业中的一种液位测量仪表。 导波雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，部分脉冲被反射回来形成回波，并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，回波的性和振幅取决于上层介质与下层介质的介电常数εr。一般来讲，上层的介质通常为气体，其介电常数接近εr1.0，下层被测介质的介电常数较高。......阅读全文
FMR60B-ADT5/0雷达物位计产地货源
导波雷达液位计在工业生产中经常被用到，因其的性能被大众所接受，它有维护成本低、检测性能强、测量精度*、性高、使用年限长等优点。设备的所发射出的信号不受环境、大气等影响，所以可在多种介质中使用，比如高温、高压、蒸汽状态、挥发性气体、粉尘、真空环境等。
多种条件下使用导波雷达液位计反馈上来的使用数据得出，可连续供电作业*度高，相比其他液位计不用经常人为维护。今天笔者要和大家分享的是如何在锅炉中使用导波雷达液位计，锅炉内高温、高压需要利用液位计测量内部的液位情况来其。利用导波雷达液位计可解决、读数准确、维护简单几种解决的问题。
在某些锅炉上，每台锅炉安装至少需要安装两个相互独立的水位表，所以每台锅炉也需要配置两个导波雷达液位计。这样才可以符合锅炉运行的要求。导波雷达液位计需要利用石英管来观察炉中的液位变化，但连接管道和阀门需要打开，来提高检测*度。安装的时候需要探头、传感器的干燥清洁，如果发生污染不可以用湿毛巾擦拭，需用酒精去污。
虽然许多城市还没有关于锅炉液位计的标准规定，但至少需要安装一个直观的液位计，并搭配安装观测的导波雷达液位计。如果是大型复杂的锅炉成套设备还需要重新设计规划导波雷达液位计，根据设计图来安装。
一般情况下锅炉用的导波雷达液位计有这几种故障:
2.探头、传感器故障，遇到这种情况就需要重新调整设备的高度，检测几组数据之后确定位置。
3.天线等受污染或外力损坏。受污染的天线可以用酒精清洗。外力损坏的就需要更换配件，重新调试后使用。
雷达物位计是物位仪表一种常用产品类型，具有测量、性能稳定、性高、维护简便、适用范围广等优点。可安装于各种金属、非金属容器或管道内，对液体、浆料及颗粒料的物位进行测量，适用于粉尘、温度、压力变化大、有惰性气体及蒸汽存在的场合。那么，雷达物位计的种类和应用具体有哪些呢？
一、产品分类
按工作方式划分，雷达物位计可分为接触式雷达物位计和非接触式雷达物位计，具体如下:
1．非接触式（射空雷达） 雷达物位计
非接触式雷达物位计常用喇叭或杆式天线来发射与接收微波，仪表安装在料仓顶部，不与被测介质接触，微波在料仓上部空间传播与返回。
非接触式雷达物位计，按照微波的波形又可分为脉冲雷达物位计和调频连续波雷达物位计。
2．接触式雷达物位计
接触式雷达物位计一般采用金属波导体（杆或钢缆）来传导微波，仪表从仓顶安装，导波直达仓底，发射的微波沿波导体外部向下传播，在到达物料面时被反射，沿波导体返回发射器被接收。
这种可以通过导波线或导波杆直接接触所测物料来测量的接触式雷达物位计，主要是导波雷达物位计，根据其采用的金属波导体不同，又可进一步细分为:缆式（单/双）、杆式（单/双）和同轴导波雷达物位计。
相比接触式雷达物位计，非接触式雷达物位计具有安装简单、维护量少、使用方式灵活、不受仓内粉尘、温度等因素的影响等优点，是近年来发展快的一种测量仪器。
二、技术原理
1．脉冲雷达物位计
脉冲雷达物位计将发射微波脉冲，以光速（在空气中）传播，碰到被测介质表面（介电常数大于传播介质的介电常数），部分微波被反射回来（反射量取决于料面平整度/介电常数大小），被同一天线接收，介质的反射量（率）越大，信号就越强，越好测量；反射量（率）越小，信号就越弱，越容易受干扰。准确的识别发射脉冲与接收脉冲的时间间隔△t，从而进一步计算出天线到被测介质表面的距离D。
脉冲雷达原理图
2．调频连续波雷达物位计
FMCW雷达用24GHZ作为测量基频（载频），2GHZ为调节频宽, 整个扫描时间为7ms，完成一次线性扫描，信号发射后，经过一定的时间延迟后，接受到回波信号。在线性扫频中产生的时间差，将正比例液位距离，由于有许多反射波，将的回波时间进行傅立叶（FFT）变换，将时间信号转换成有一定能量的频谱，视频谱比较高和比较陡的信号为有用信号。
调频连续波雷达物位计原理图
3．导波雷达物位计
导波雷达发出高频微波脉冲沿着探测组件（钢索或者钢管）传播，当遇到被测介质时，由于介电常数突变，引起发射，一部分脉冲能量被发射回来。发射脉冲与反射回来的脉冲的时间间隔与被测介质的距离成正比。
三、应用区别
雷达物位计的应用范围很广泛，涵盖了电力、钢铁、冶金、水泥、石油化工、造纸、食品等领域，但是应用不同原理的雷达物位计，其解决的应用工况也各有不同。
脉冲雷达物位计一般可以用于大部分应用场合，主要针对圆柱形、35米以内罐体介质的液位测量；但对于球形罐或者带有搅拌功能的液体储罐，就需要使用导波雷达物位计进行测量；而针对大量程、粉尘较大的容器或储罐，就使用能量大、抗干扰能力强的调频连续波雷达物位计。
物位计是一种用于测量物料、液体或颗粒物在容器或管道内的高度和位置的设备。它使用在介质中传播并反射来测量距离并确定物料/液面的位置。
选型时，需要考虑以下因素:测量要求的精度、环境温度和压力、安装条件、性要求以及市场价格等。
雷达物位计是一种利用微波技术进行测量的物位测量仪表，能够准确实时地检测工业生产过程中各种物料在罐内的体位（物位），且适用范围广泛。应用广泛于化工、电力、制、造纸、钢铁、水泥、石油、化肥等行业。
选型时需考虑测量范围，接口形式，工作原理，材质选择，维护保养等因素。同时应考虑到施工方案，确保安装位置及姿态与要求相符并满足其它技术条件。
FMR60B-ADT5/0雷达物位计产地货源
导波雷达液位计原理
导波雷达液位计是一种非接触式的液位测量仪表，广泛应用于石油化工、电力、冶金、水处理等行业。它利用微波（或超声波）技术，通过发射和接收电磁波，检测液体表面与探头之间的反射信号，从而测量液体的高度。本文将详细介绍导波雷达液位计的原理及其优点。
一、导波雷达液位计原理
1. 发射原理
导波雷达液位计的发射原理是利用微波（或超声波）技术，通过天线向被测液体发射一定频率的电磁波。当电磁波遇到被测液体时，部分能量会被吸收，另一部分能量会反射回天线。反射回来的信号强度与被测液体的高度有关。
2. 接收原理
导波雷达液位计的接收原理是利用天线接收反射回来的电磁波。由于电磁波在空气中传播速度较快，因此反射回来的信号具有较强的时间延迟。通过对这些信号进行处理，可以计算出电磁波从发射到接收所需的时间，从而推算出液体的高度。
3. 数据处理与显示
导波雷达液位计的数据处理主要包括对反射信号的时间延迟进行计算和处理。根据电磁波传播速度和传播距离的关系，可以计算出液体的高度。同时，导波雷达液位计还可以将测量结果以数字形式显示出来，方便用户进行实时监控和调整。
二、导波雷达液位计的优点
1. 非接触式测量:导波雷达液位计无需与被测液体直接接触，避免了传统液位测量方法中可能出现的污染、磨损等问题。
2. 高精度测量:导波雷达液位计采用的微波（或超声波）技术，能够实现对液体高度的测量，误差范围通常在±0.1%以内。
3. 适用范围广:导波雷达液位计可用于各种类型的液体测量，如水、油、酸碱等，且不受介质密度、温度、压力等参数的影响。
4. 抗干扰能力强:导波雷达液位计采用的信号处理技术，能够在复杂的环境中稳定工作，不易受到外部干扰的影响。
5. 易于安装和维护:导波雷达液位计结构简单，安装方便，维护成本较低。同时，其无易损件，使用寿命长。
总之，导波雷达液位计凭借其非接触式测量、高精度、抗干扰能力强等优点，在各行业得到了广泛的应用。随着科技的不断发展，导波雷达液位计的性能将进一步提高，为人们的生产生活带来更多便利。
工业现场复杂多变，液位测量设备的选择。一款性能稳定的雷达液位计，不仅能提升工作效率，还能减少维护成本。
市面上的液位计种类繁多，但真正适合自己的并不多。KHONBEI科北防爆80G雷达液位计，专为严苛环境设计，无论是水泥厂、煤粉尘车间还是河道水池，轻松应对。
高频导波技术让信号传输更稳定，测量结果更准确。防爆设计更是为加了一层保障，不用担心恶劣环境带来的隐患。
对于预算有限的企业来说，这款液位计的价格友好，到手仅需30元，。多仓发货确保物流，今天下单，杭州市余杭区的用户当天就能发货。
如果你正在寻找一款又经济的雷达液位计，不妨试试这款产品。它可能会成为你工作中的好帮手。
想了解更多？可以联系客服咨询详细信息，或者直接加入购物车体验一下吧。
