MIK-WSR550-XH雷达料位计供应
安装规范与测量精度保障
传感器安装应避开进料口，最小盲区为0.3-0.5m（视型号而定）。喇叭天线与罐壁距离＞200mm，倾斜度＜3°以确保波束垂直。某溶剂储罐实测显示，5°安装倾斜会导致1%的满量程误差。导波雷达的探杆需保持垂直，每米弯曲度＜1mm。最新电子水平仪集成设计可实时显示安装角度偏差，辅助调校精度达0.1°。定期校准建议采用靶板法，在空罐状态下验证参考距离误差应＜0.05%FS。
在化工、油气、食品等行业中，经常需要测量不同液体之间的分界面的高度，从而控制反应过程、原料储量等。
MTS传感器部门生产的Level Plus系列液位计采用MTS的Temposonics®磁致伸缩传感技术，配合特定密度的磁性浮子，可对不同液体的分界面高度进行测量。
市场上测量液体分界面高度的产品群雄逐，招式各有千秋，小编将一一细数，看看哪种测量原理能拔得头筹！
一、射频导纳液位计（电容液位计）
射频导纳液位计的传感器是一根带特氟龙涂层的金属杆或者柔性金属缆，需要插入被测液体内。这样金属杆（缆）和容纳被测液体的金属罐壁之间就会产生电容，这个电容在射频电路（频率达到300Ghz）下被放大到测量的电导纳值。如果被测液体分层后形成上层油下称水的分层，那么会形成C1、C2和C3三个电容值。因为水的导电性能使C3的值大，则射频导纳液位计测量得到的电容值主要取决于C3的值。因此水位的高度就和C3的值几乎成正比例关系。
根据以上测量原理，射频导纳测量分界面的必要条件和限性:
1、 上层液体不能导电，如苯、碳氢化合物等;下层被测液体是导电液体，如普通水或者水溶液。
2、 对分界面测量精度要求不高。因为上层油的高度和被测罐体的形状等都会被测精度影响。
二、导波雷达液位计
导波雷达液位计的传感器也是金属杆或者金属缆插入被测液体内。液位计的电子头发射雷达波脉冲。雷达波脉冲会沿着金属杆或者金属缆朝向被测液体传播，当到达介电常数发生变化位置时会产生反射。液位计电子头计算发射雷达波脉冲和接受雷达波脉冲的时间差来确定被测液位的高度。如下图，如果被测液体上层油下称水，则雷达波分别在从空气进入油的时候、以及从油进入水的时候分别发生反射。
从导波雷达的测量原理可知其测量分界面的必要条件:
1、 雷达波发生反射的必要条件是介电常数发生变化。如果介电常数的变化很小的话，雷达波的反射信号也很小以至于无法测量。因此导波雷达测量分界面要求下层液体的介电常数比上层液体的要大得多。而介电常数的大小一般无法通过常规手段测量，而且介电常数大小很容易受到环境温度、电磁频率、罐内的化学反应等影响。这就决定了无法轻易判断导波雷达能否和应用环境相适应。
2、 为了保持雷达波穿过上层液体后还有的能量在分界面上还能产生反射，一般要求传感器是一个同轴结构。上图是导波雷达测量分界面的安装要求，左边是导波雷达的测量杆和测量筒是一个同轴结构，右图中导波雷达的测量杆安装在一个布满倒液孔的测量管内。同轴结构内外的分界面变化有时无法真正同步会导致测量误差。而且粘性较大的液体会粘连在同轴结构内干扰测量。
3、 如果要测量被测液体分界面知道上层液体的具体介电常数。因为雷达波穿过空气的速度是光速，而穿过上层液体的速度小于光速且和其介电常数成反比。因为介电常数不容易测量且善变，因此导波雷达很难测量分界面高度。
三、浮筒液位计
浮筒液位计测量分界面一般安装在罐体的侧面，把被测液体通过两个法兰口从被测罐引入测量筒内，同时测量通内还有一个浮子通过一些机械结构和电子头相连。通过测量浮子受到浮力的变化来感应测量筒内液体的平均密度，从而评估出被测分界面的高度（假定测量筒内只有两种液体）。浮筒液位计不要求被测液体的导电性和介电常数。
根据浮筒液位计的原理和内部结构，其测量分界面的必要条件和限:
1、 只能安装在被测罐体侧面，且测量筒内没有空气。
2、 为了测量的精度定期进行校准，因为浮子到电子头之间的力传输结构会随着时间而偏移设定。
3、 因为测量筒的狭小结构，被测液体中的固体或者粘性物质会使浮子卡在测量筒内，无法真正反映分界面高度。
四、双法兰液位计
双法兰液位计通过测量两个固定位置的压力差来反映两个位置之间的液体的平均密度从而间接测量分界面高度。双法兰液位计也是安装在罐体的侧面，但是不需要测量筒，因此解决了上面浮筒液位计内浮子容易卡死的问题。
双法兰液位计通过充油的毛细管把罐内的两个压力值传输到电子头部分。因此双法兰液位计的界面测量受到以下因素的影响:
1、 环境温度变化对毛细管内油压有明显影响，因此长的测量范围要长的毛细管，从而导致温度变化对测量精度也影响很大。
2、 两个法兰之间充满液体。
3、 毛细管充油需要的生产技术，因此测量范围对仪表价格影响很大。
4、 安装过程要毛细管不要受到外部机械冲击，毛细管受损或者油路堵塞。
五、终篇 - 磁致伸缩液位计
磁致伸缩液位计通过测量浮在分界面上的磁性浮子的位置来测量分界面的高度。MTS生产的Level Plus系列液位计可以实现测量误差控制在1毫米以内，大的测量范围可以达到22米。磁致伸缩液位计的测量不依赖于液体的导电性、介电常数等物理参数，只是基于不同液体的密度差。密度差和相互不溶解是形成分界面的必要条件。
Level Plus系列
磁致伸缩液位计只要选择好特定浮子的密度，安装后不需要定期的维护和标定就能液位计的长期性和性。
磁致伸缩液位计的应用限性在于不能用于操作粘度很高的液体（建议粘度小于400厘泊）。高粘度液体容易把浮子粘在一个位置不变，导致磁致伸缩液位计测量到的浮子位置不能准确反映分界面高度。
Level Plus磁致伸缩液位计应用实例
1、 二硝基甲苯（DNT）和水的分界面
因为二硝基甲苯（DNT）相对于水的比重是1.52，因此在罐内是下层液体，因此无法使用射频导纳、导波雷达。而且因为现场的测量范围超过4米，因此无法使用浮筒液位计和双法兰液位计。通过使用Level Plus系列磁致伸缩液位计可以同时测量反应罐内的液位和分界面高度，从而对化学反应过程控制。
2、 液体白磷和水的分界面
白磷是生产磷酸类物质的基本原料。但是因为白磷在空气容易自然，而且有毒，因此一般都储存在具有水封的储存槽内。Level Plus液位计可以对水封下的白磷存量进行实时监控，同时水封的厚度白磷和空气接触。
3、 大型成品油罐
炼化工厂、燃料输送系统等都有一些成品油储罐、转运罐等，这些罐子高度都有15～20米高。因为有些成品燃油会吸收空气中的水分，导致很多罐底都有积水。MTS传感器生产的Level Plus液位计可以同时测量罐内成品油液位和油水分界面的高度，同时还可以根据液位计内部的罐容表来计算罐内容量，并且输出罐内的成品油温度。Level Plus液位计只通过罐上的一个测量孔，就可以同时输出液位、分界面高度、罐内容量和温度的测量结果，满足石油组织对成品燃油的交接计量要求。
MIK-WSR550-XH雷达料位计供应
雷达物位计是过程控制自动化领域十分重要的连续控制物位仪表，广泛应用在电力、石化等行业。其主要是由发射装置、接收装置、信号处理器、天线、操作面板、显示面板、故障报警器等部件组合而成。与超声波液位计类似，雷达物位计的工作原理也是基于发射、反射、接收三个步骤来进行的，即雷达物位计的天线以波束的形式发射电磁波信号，该发射波在遇到被测物料表面后产生反射，而反射回来的回波信号仍由同一天线进行接收，接着，信号会经过智能处理器计算出介质与仪表探头之间的距离，再将数据送至终端显示器进行显示、报警、控制等后续工作。
为适应不同介质和工况的不同需求，计为现有以下不同型号的雷达物位计与之相匹配:
Rada-11低频脉冲雷达物位计:采用杆式天线，PP、PTFE材质，抗腐蚀性强；
Rada-21高频脉冲雷达液位计:可配置小喇叭天线，适用于小容器和较小导波管的测量；
Rada-22高频脉冲雷达料位计:瞄准器的采用，有效提高了倾斜固料测量的性；
Rada-31调频连续波雷达物位计:采用高频的双核处理技术，使回波信号处理更，更。
雷达物位计是一种常用的物位仪表，具有测量、性能稳定、性高、维护简便、适用范围广等优点。智能雷达物位计，雷达液位计要想正常的发挥自己的功能，基本的安装方法是大家要掌握的。那么雷达物位计在哪些场合?现场安装都需要注意什么?就让青天仪表的工程师们为您详细解答，一起来学吧~
雷达物位计的应用场合都有哪些?
1、石化行业:如(采油厂)的原油、污油、污泥、污水(油田)的沉降罐、污水罐、钻探泥浆罐(液化气站)的液化天然气、冷凝水(储油库、生物柴油厂)的汽油、柴油、焦油、地沟油(复合肥厂)的尿素熔融液、氨水(化工厂)的各种化工产品、高温高压、高腐蚀性盐酸、有毒产品液氯、结晶产品苯酐。
2、电力行业:如(电厂)的粉煤灰料仓、脱硫、润滑油、泥浆、原煤仓、燃料仓、储水池、废气净化罐、灰库、油箱。
3、水泥行业:如(水泥厂)的散装成品的水泥仓、原煤仓、煤灰、生料均化库、熟料库、炉渣存储库。
4、钢铁行业:如(炼钢厂)的铁石矿、石灰石生料、石灰石熟料、煤粉、原煤仓(铝厂)的炭粉、铝矿石、煤粉。
5、煤炭行业:如(洗煤厂)原煤、精煤、煤渣、煤粉、含煤污水冶金行业等等..........
产品简介
雷达物位计 FB8310雷达物位计
产品概述
FB8310系列传感器是***的雷达式物位测量仪表，测量距离***大35米,可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4～20mA模拟信号。
应用
采用***的非接触式测量
采用其稳定的材料制造
测量液体、固体介质的物位
可以测量介电常数＞1.8的介质
测量范围0～20m(可以扩展到35米)
采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输
4～20mA输出或数字型信号输出
分辨率1mm
不受噪音、蒸汽、粉尘、真空等工况影响
不受介质密度、粘稠度和温度的变化的影响
过程压力可达40bar
过程温度可达250℃
MIK-WSR550-XH雷达料位计供应

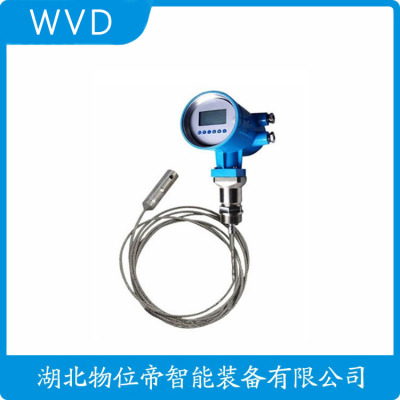

导波雷达物位计，液位计
1.产品概述
1.1测量原理
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2其中C为光速，因空罐的距离E已知，则物位L为:L=E-D
输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
1.2测量范围
H－－－－测量范围
L－－－－空罐距离
B－－－－顶部盲区
E－－－－探头到罐壁的小距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
注意:
只有物料处于顶部盲区和底部盲区之间时，才能罐内物位的测量。
2 .仪表介绍
WRD71
应用液体、固体颗粒
测量范围30米
过程连接螺纹、法兰
过程温度-40-250℃
过程压力-1.0-20bar
精度±1mm
频率范围100MHZ-1.8GHZ
防爆/防护等级Exia IICT6/IP67
信号输出4…20mA/HART(两线)
WRD72
应用液体、固体颗粒
测量范围6米
过程连接螺纹、法兰
过程温度-40-250℃
过程压力-1.0-20bar
精度±1mm
频率范围100MHZ-1.8GHZ
防爆/防护等级Exia IICT6/IP67
信号输出4…20mA/HART(两线)
WRD73
应用液体
测量范围6米
过程连接螺纹、法兰
过程温度-40-250℃
过程压力-1.0-20bar
精度±1mm
频率范围100MHZ-1.8GHZ
防爆/防护等级Exia IICT6/IP67
信号输出4…20mA/HART(两线)- 4 -
3.安装指南
下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体。同轴管式探头只适用于液体物体。
3.1安装位置:
<尽量远离出料口和进料口。
<对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
<建议安装在料仓直径的1/4处。
<缆式探头或杆式探头离罐壁小距离不小于30厘米。
<探头底部距罐底大约30mm。
<探头距罐内障碍物小距离不小于200mm。
<如果容器底部是锥型的，传感器可以安装罐顶，这样可以一直测量到罐底。
3.2右图为杆式雷达安装图，主要用于液体液位的测量。
特点:
<可以测量介电常数大于等于1.9的介质。
<一般用于测量粘度≤500cst而且不容易产生粘附的介质。
<杆式雷达大量程可以达到6米。
<对蒸汽和泡沫有很强的抑制能力，测量不受影响。
3.3右图为双杆式雷达安装图，主要用于液体液位的测量。
特点:
<介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。
<可以测量介电常数大于等于1.6的介质。
<一般用于测量粘度≤500cst而且不容易产生粘附的介质。
<杆式雷达大量程可以达到6米。
<对蒸汽和泡沫有很强的抑制能力，测量不受影响。
3.4安装方法
<合理安装能确保仪表长期而的测量
仪表可采用螺纹连接，螺纹的长度不要超过150mm，还可以采用在短管上安装。安装短管直径在2″至6″则安装短管高度应≤150mm，若安装于较长的短管上，应底部固定缆式探头或选用对中支架以避免缆式探头与短管末端接触。
当仪表需要安装于直径大于200mm短管时，短管内壁产生回波，在介质介电常数低的情况下会引起测量误差。因此，对于一个直径为200mm或250mm的短管，需要选一个带“喇叭接口”的法兰。
<在塑料罐上安装
注意！
无论是缆式或杆式若想仪表工作正常，过程连接表面应为金属。当仪表装在塑料罐上时，若罐顶也是塑料或其它非导电材质时，仪表需要配金属法兰，若采用螺纹连接，需配一块金属板。
<仪表探头与罐壁的距离
仪表探头至罐壁的距离建议为罐直径的1/6－1/4(至少大于300mm，混凝土罐至少400mm)选择探头长度时，注意探头底部距罐底约大于30mm。
注意事项:
<雷达安装不要装在下料口处（图一）
<应避免罐内其它装置接触到微波传导部件（图二）
<应避免导波缆绳接触到安装短管（图三）
缆绳所受下拉力
当加料和出料时，介质对缆绳将产生下拉力，下拉力的大小取决于下列因素:
1.缆绳长度 2.物料的密度 3.储仓的直径 4.缆绳的直径
以下是6mm缆式探头典型介质产生的压力
干扰的优化
<干扰回波抑制:软件可实现对干扰回波的抑制，从而达到理想测量效果
<旁通管及导波管（仅适用于液体）对于粘度不大于500cst，可采用旁通管，导波管或管式来避免干扰。
腐蚀性介质测量
<如果测量腐蚀性介质，可选用杆式探头套一个塑料套管或四氟套管进行测量。
导波雷达探头末端的固定
<探头末端如需要固定场合应用有两种固定方式:一种是缘固定；另外一种是非缘固定。
■缘固定是指被测介质的介电常数较低且固定在金属罐底时需要缘固定；
■非缘固定是指被测介质介电常数很高，罐体为非金属材料、介电常数很低的材料或与被测介质介电常数十分接近的材料，这时可以采用非缘固定。
※备注:如用户不能确定介质和罐体的介电常数，请直接与厂家联系
4.接线方式
如右图。
5.调试
WRD可以通过三种方式调试:
<通过显示调整模块WPM
<通过调试软件WSOFT
<通过HART手持编程器
5.1通过编程模块调试（WPM）
5.2通过WSOFT软件调试
<雷达传感器都可以通过软件进行调试。采用WSOFT软件进行调试，需要一个仪表CONNECTCAT驱动器。
<使用软件调试的时候，给雷达仪表加电24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部电阻250欧姆）的供电仪表，就不需要附加外部电阻，这时候HART适配器可以和4…20mA线并联。
5.3通过HART手持编程器
6.导波雷达物位计，液位计仪表尺寸
7.导波雷达物位计，液位计仪表线性
8.导波雷达物位计，液位计技术参数:
工作频率:100MHZ-1.8GHZ
测量范围:缆式:0-30m；杆式、双杆式:0-6m
重复性:±2mm
分辨率:1mm
采样:回波采样55次/s
响应速度:>0.2S（根据具体使用情况而定）
输出电流信号:4-20mA
精度:
通讯接口:HART通讯协议
过程连接: G11 /2A
法兰DN50，DN80，DN100，DN150
过程压力: -1-20bar
电源:电源:24VDC(±10%),纹波电压:1Vpp
耗电量:max 22.5mA
环境条件:温度-40℃～+70℃
外壳防护等级:IP67
防爆等级:EXia II CT6
两线制接线:仪表供电和信号输出共用一根两芯屏蔽电缆线
电缆入口:2个M20*1.5或1 /2NPT(电缆直径5－－9mm)
9.产品选型
WRD70仪表型号， 探头类型， 大量程， 材质
WRD71 6mm缆式探头 30000mm 不锈钢
WRD72 10mm杆式探头 6000mm 不锈钢
WRD73 10mm双杆式探头6000mm 不锈钢（法兰安装）
防爆
P非防爆型（普通型）电流信号输出（4-20mA）HART协议
I本安防爆型（Exia IIC T6）电流信号输出（4-20mA）HART协议
D本安型＋隔爆型(Ex d iaⅡC T6)电流信号输出(4-20mA)HART协议
一体化过程连接/材质
G G11 /2A螺纹不锈钢
N 11 /2NPT螺纹不锈钢
C法兰DN50 PN16C不锈钢
D法兰DN80 PN16C不锈钢
E法兰DN100 PN16C不锈钢
F法兰DN150 PN16C不锈钢
H法兰DN200 PN16C不锈钢
K法兰DN250 PN16C不锈钢
Y约定
