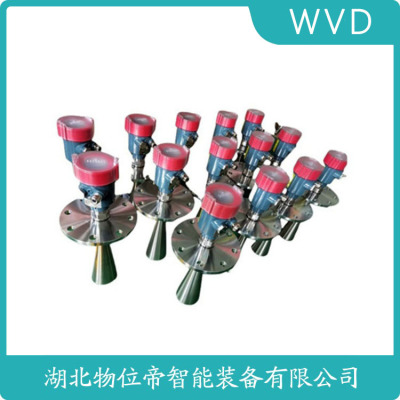

FX86.AX4EA2HXDSBM雷达液位计
雷达物位计在液体测量中的优势
相比超声波仪表，雷达波不受蒸汽、真空或压力（可达10MPa）影响。某炼油厂重油储罐应用案例显示，26GHz雷达在介电常数ε=2.1的介质中仍保持±5mm精度。两线制雷达功耗＜4mA，满足本安防爆要求（Ex ia IIC T6）。最新智能算法可识别液面波动，通过多点平均将动态误差降低80%。测量粘稠液体时，70GHz高频雷达能穿透挂壁沉积物，真实液位检出率＞99%。
FX86.AX4EA2HXDSBM雷达液位计
VEGA雷达物位计技术发展。随着科学技术的发展，不断有新型物位计出现。目前市场上的物位计其外壳体与法兰一般是设计成一体的，外壳体上的表头不能旋转，天线的发射角度也是一成不变，当需要 360度调节旋转角度时，一般需要拆卸法兰，然后重新安装，费时费力，另外现有的雷达物位计存在外形尺寸偏大、电子部件密封效果差、无法有效去除干扰等问题。360度旋转式雷达物位计，包括外壳体、外壳上盖、罩体、连接法兰和平法兰，外壳体内设有空腔，空腔内设有电源板，外壳体的下端设有扩径的罩体，罩体的内部空腔中装配有天线盒，罩体的下端面呈斜面，罩体的下端口处对应设有斜置的外环边，外环边上均匀布置 4个环形通槽，罩体的下端安装一连接法兰，连接法兰包括连接管，连接管的上下两侧对应设置有上法兰盘和下法兰盘，上法兰盘的上端面通过环形通槽中的 T型螺栓与罩体固定，下法兰盘的盘面上设置两个环形通槽。
VEGA雷达液位计在石油化工行业中得到广泛的使用。雷达传感器的天线以波束的形式发射电磁波信号，发射波在被测物料表面产生反射，反射回来的回波信号仍由天线接收。发射及反射波束中的每一点都采用超声采样的方法进行采集。信号经智能处理器处理后得出介质与探头之间的距离，送终端显示器进行显示、报警操作等。加装保护箱一方面可避免液位计直接遭受雷击，更重要的是可增加一层屏蔽空间,可有效的减少闪电电涌对设备的损坏，建议的液位计均可加装金属保护箱。为加强雷达液位计防护的系数，可考虑加装适配的信号浪涌保护器，浪涌保护器应装在仪器保护箱内。信号浪涌保护器两端接线长度不应大于0.5 m，浪涌保护器的接地端子应于雷达液位计的接地端子相连接。
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。< 连接电缆的安装
一般介绍 电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
PS68.XXEFK2HAMAXSN63.XXABVDMAX
PS61.XXARBHKMXX
PS61.XXARBHKMAX
P30-20006
P30-20008
P30-23005
PMC41-RE11SBR11R1
PMC133-1B1F2P3F3V（-10-0.1MPA）
1．显示／按键2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
VEGA压力变送器，威格压力变送器VEGA分析仪，威格分析仪
VEGA差压变送器，威格差压变送器
VEGA辐射测量液位计，威格辐射测量液位计
VEGA显示器，威格显示器
VEGA导波雷达液位计，威格导波雷达液位计
雷达物位计的安装位置是否合适对测量有很大的影响。若安装位置不合理，将引起干扰回波，使仪表测量不稳定或测量不准确。这种情况需要重新定位，选一**位置，使雷达回波质量优化，减少干扰回波。雷达物位计安装要求:(1)雷达物位计要直于物料表面安装。使雷达波尽可能反射回去，减少能量损失。(2)仪表安装位置离罐距离至少 30cm，罐壁上所装仪表如温度元件、料位开关等在雷达束内，引起干扰回波。(3)物位计不要装在进料口上方。(4)仪表不要装在搅器上方，使雷达束内无障碍物，去除干绕源。在实际应用中，一些内装搅拌器的小型罐，无法达到此要求，可选处理干扰回波能力强的精密型雷达物位计，把干扰回波寄存，使雷达准确识别表面回波。(5)物位计的要罐内（喇叭口天线要伸出 10mm 以上；杆式天线要伸出 200mm 以上）。
PMC731-R41C2H1T1TPULS66.XXHFK2VDMAX
PMC535-13BA2P6G1G
WIDEPLUS HP6500
PMC534-11EA2P6G2FT（0－－0.6MPa压）
PMC45-RE15H2H1AL1
VEGABAR66XXBGBP1DHAMA L=6.5米
