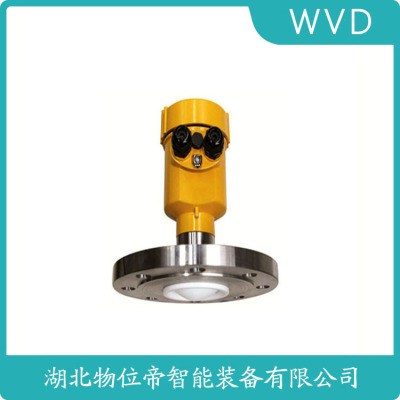

WD86-GWZ-DM22LMT4CAB1雷达料位计
固体物料测量的特殊挑战与解决方案
粉煤灰等低介电常数（ε=1.5-2.5）物料需选用80GHz雷达，发射角＜4°的聚焦天线增强信号反射。某水泥厂实测表明，26GHz雷达在生料粉仓中的回波强度仅-90dBm，而80GHz型号达-65dBm。粉尘环境推荐使用空气吹扫法兰（0.2-0.5MPa洁净空气），防止天线积灰。最新自适应算法可过滤料堆斜面引起的多重回波，有效测量范围扩展至50m。料仓进料时，频率调制技术能区分下落物料与真实料位，抗干扰能力提升60%。
仪表和显示单元的零点“E”和满量程“F”分别为0 %和100 %。可以手动或半自动输入线性化表(zui多包含 32 参数对)，通过现场操作或远程操作可以仪表的
线性化功能。线性化功能可以提供其他工程单位的测量值，并可以提供球罐、卧罐和带锥形出料
口罐体的线性输出信号。
• 性反接保护
• 现代化设计理念，可拆卸的接线端子
SON62.XXAGHKNAX （此系列量程液体0.4...8米/固体0.4...3.5米，温度-40℃...80℃,压力-0.2...2bar）SON63.XXAXHKMAX（此系列量程液体0.6...15米/固体0.6...7米，温度-40℃...80℃,压力-0.2...1bar）
SON64.GXALPVDMAX （此系列量程液体1...25米/固体1...15米，温度-40℃...80℃,压力-0.2...0.5bar）
WD86-GWZ-DM22LMT4CAB1雷达料位计
PMD235-KH4F2EB1CSWING63.DANAVXUR L=150mm
VEGACL63.XXFGDHKMXX L=1400mm
VEGA PULS68.CXEGD2HKMXX
PMC133-1R1F2P6G1K （0-2MPA）
VEGA FX62.XXAGD-1HKMXX
SON62.XXANHDMXX （0－－5.3米 4－－20MA输出 ）
如何确保安装满足IP67的要求:1.请确保密封头未受损
2.请确保电缆未受损
3.请确保所使用的电缆符合电气连接规范的要求
4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
5.请拧紧电缆密封头，见②
6.请将未使用的电气接口用盲堵堵紧，见③
< 调试方法
RBRD10 系列有三种调试方法:
WD86-GWZ-DM22LMT4CAB1雷达料位计
HART适配器④ 250欧姆电阻
< HART手持编程器编程 RBRD1X可用于HART手持编程器编程
① HART手持编程器
② RBRD1X
③ 250欧姆电阻
■RBRD19 物位计选型
< 安装前的准备
请注意以下事项，以确保仪表能正确安装:
