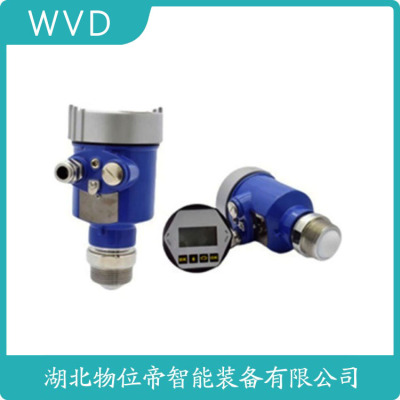

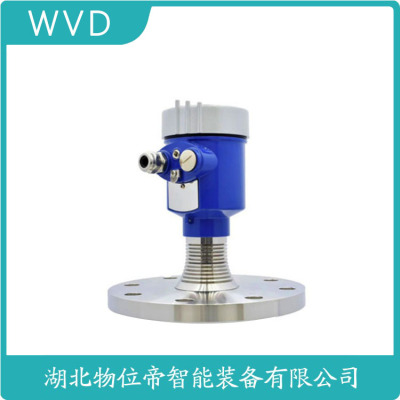

DCRD1000B1/DBP2V3LMA雷达料位计产地货源
导波雷达液位变送器
规范书
西北电力设计院
2010年8月
目录
1. 总则
2. 技术要求
2.1设备运行环境条件:
2.2规范和标准
2.3 设备规范
3.供货范围
4.备品备件
5.对卖方（代理商）的资格及资信要求
6.工程技术服务
7.包装运输
8.资料交换要求
1. 总则
1.1 本规范书适用于八达岭太阳能热发电实验电站工程所采用的导波雷达液位变送器。它包括导波雷达液位变送器功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 卖方应所供的导波雷达液位变送器是的、的、的、高质量的产品,且通过ISO9001认及原书。卖方提供的产品应具备国内同等级机组，3座电站，1年以上成功运行的工程使用经验，不得使用实验性产品，在投标书中应附有相应的说明和明文件,并须经买方确认。
1.3 所提供的导波雷达液位变送器具有国家技术监督颁发的计量器具型式批准书及仪器仪表防爆监督检验站颁发的防爆合格等有关部门书。
1.4本规范书提出的是限度的要求,并未对技术细节作出规定,也未陈述与之有关的规范和标准。卖方提供一套满足本规范书和标准质量要求的产品及其服务。对国家有关、等强制性标准，满足其要求。
1.5 卖方如未对本规范书提出偏差，将认为卖方的设备符合规范书和标准的要求。偏差（无论多少）都清楚的表示在投标文件中。
1.6投标书及合同规定的文件,均应使用单位制(SI)。
1.7本规范书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。
1.8技术协议书应以本规范书为蓝本，加入买方的偏差，经买卖双方确认后作为定货合同的技术附件，与合同正文具有同等效力。双方的技术联络、配合文件和有关的会议纪要也与合同正文具有同等效力。
2.0 技术要求
2.1设备运行环境条件:
多年平均气压 1010.4hpa
多年平均气温 26.7℃
端高气温 36℃
端气温 18.8℃
多年平均相对湿度 84%
地震设防烈度 : 8度
安装地点: 室内
规范和标准
本规范书中涉及的规范、 标准均应为版本,如卖方使用本
规范以外的规范和标准，应征得买方的同意。
引用的规范和标准如下:
美国防火协会（NFPA）
ANSI/NFPA 70 国家电气规范
ANSI/NFPA 496 电气设备外壳的净化和密封
美国电气和电子工程师协会（IEEE）
ANSI/IEEE 472 冲击电压承受能力导则（SWC）
UL 508 工业控制设备
UL 913 用于等级I/II/III、区域1的危险场所的本安设备及其相关设备
IEC 电工委员会
IEC 60348 电气测量设备的要求（78）
IEC 60529 外壳防护等级（IP码）（EQV）
FM 工厂互
FM Class No.3610 用于等级I/II/III、区域1的危险场所（分等级）的本安设备及相关设备
FM Class No.3611 用于等级I/II、区域2和等级III、区域1／2的危险场所的电气设备
FM Class No.3615 防爆型电气设备的一般要求
2.3 设备规范
2.3.1 导波雷达液位变送器要求为原装产品，供货时请提供原明书。
2.3.2 本技术规范书中的导波雷达液位变送器的探测部分接触的工艺介质为加热器、凝汽器中的水和饱和蒸汽。卖方提供的仪表应适用于该场所，且性能稳定、质量，在国内同类型或相似参数机组的相同场合至少有一年成功运行业绩的原装产品。
2.3.3 导波雷达液位变送器采用法兰顶装方式安装于加热器水位测量筒的顶部。
2.3.4 在满足过程参数的前提下，导波雷达液位变送器与导波杆应采用一体化连接方式，变送器还应配供一体化液晶表头。
2.3.5 导波雷达液位变送器的导波杆应采用蒸汽型，要求导波杆为同轴管式，直径不小于Ф22mm，材质为316L SS，在饱和蒸汽条件下大耐压不低于11Mpa，大耐温不低于320℃。
2.3.6导波杆穿出测量筒顶部法兰后的部分应设有隔热层。隔热层应采用适用于高温饱和蒸汽条件的热材料，该材料既能阻断高温蒸汽沿导波杆的热传导作用，又不会造成雷达波的衰减而影响测量的准确性。
2.3.7 为了将导波杆及水位测量筒对变送器电子部件的热传
摘 要: 液位测量是核电站自动控制系统中的重要组成部分。导波雷达液位计基于电磁波时域反射( TDＲ) 原理，具有受环境影响小、测量精度高等特点。导波雷达液位计作为一种新型的液位测量手段，已经在核电领域有了广泛的应用，但是在其应用过程中也遇到了一定的问题。针对福清核电汽水分离再热系统疏水箱液位计频繁出现的支撑件破碎、密封失效以及蒸汽补偿漂移等问题，进行了原因分析并给出了解决措施。通过对导波雷达液位计的改造，使得导波雷达液位计在核电高温蒸汽系统中得到了应用，提高了汽水分离再热疏水液位测量的性，保障了机组运行。该研究对推动导波雷达液位计在蒸汽系统中应用提供有力支持，对导波雷达这种新型液位计未来在更多测量环境中的应用起到了积作用。wfP压力变送器_差压变送器_液位变送器_温度变送器
引言
导波雷达液位计作为一种新兴的液位测量仪表，克服了传统仪表的不足，在核电厂的应用逐渐增多。但导波雷达液位计在高温高压蒸汽系统使用时，还存在一些不足，导致系统液位测量失真［1］。汽水分离再热系统是核电厂汽轮机的重要辅助系统，主要应用于汽轮机运行期间，通过控制进入二级再
热管束的蒸汽量，对高压缸排气进行和再热，使进入低压缸的蒸汽有一定的过热度。其应用改善了汽轮机低压缸的工作条件，提高了汽轮机的相对内效率，减少了湿蒸汽对汽轮机零部件的刷蚀。在福清 1 ～ 4 号机组调试及运行期间，汽水分离再热系统二级疏水箱液位计多次出现故障，如液位计探杆泄漏、测量失效等。针对二级疏水箱液位计问题，采用新型测量方案，对汽水分析再热系统二级疏水液位测量作优化改进。
1 导波雷达物位计测量原理及特点
( 1) 导波雷达液位计的工作原理。
导波雷达液位计基于电磁波时域反射原理［2］，由电磁波发生器发射一个电磁脉冲信号发射到导波体上，以导波体作为信号的传输载体。当遇到被测介质表面时，部分信号被反射形成回波并沿相同路径返回脉冲发射装置。发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，测量发射与反射脉冲［3］。导波雷达液位计测量原理如图 1 所示。
导波雷达液位计测量原理图
( 2) 导波雷达液位计的测量特点。
①电磁波信号沿导波杆传输可消除假回波信号，减少信号丢失。
②整个测量装置无活动部件，无机械磨损。
③安装调试方便。
④不受介质 密度变 化 的 影 响 ( 但 是 需 要 单 一 介质) 。
⑤使用与高温、高压的物位测量。
2 现有设计缺陷导致测量不稳定的原因分析
核电厂二回路液位控制是核电厂重要的控制系统之一，其测量环境需考虑真空、高温、泡沫等多方面因素。传统液位仪表因其固有原理，无法通过自身技术的改进来消除误差。故本文采用了导波雷达液位计［4］。但在机组运行过程中，汽水分离再热系统原有导波雷达液位计导波杆的支撑件会破碎，支撑件碎片会进入到二回路系统中，形成异物，危及机组［5］。同时，导波杆内支撑件破碎后，因振动、冲击等因素会导致导波杆触碰到水位测量筒，使液位测量产生跳变，存在汽水分离再热系统二级隔离风险。受制于现场使用条件，汽水分离再热器二级疏水箱内充满饱和蒸汽。蒸汽是性气体，即蒸汽的介电常数会根据环境的压力、温度而改变。介电常数的变化会影响电磁波的传播速度。波速度公式为&&&&&&&&&&&&&&&&&&&
由式( 1) 可见，当介质的介电常数变化，则波速度会随之变化。由于电磁波在不同介质中的传输速度不同，比如在空气中的传输速度比在蒸汽中传输速度大，因此 汽 水 分 离 再 热 系 统 ( gas-liquid seperate system，GSS) 二级疏水箱液位计选用的都是蒸汽型导波雷达液位计［7］。
经统计，在功率运行期间，汽水分离再热系统二级液位计共计出现缺陷 91 项。其中，导波雷达液位计漏汽缺陷共计 38 项，二级疏水箱液位计偏差大共计 46项，因仪表故障导致通道测量不可用共计 7 项。
根据现场液位计缺陷情况来看，目前汽水分离再热系统二级液位计主要存在以下故障。
①液位计探杆支撑杆破碎。经分析，原汽水分离再热系统二级液位计所用的高温型导波雷达液位计，其探杆支撑件采用聚醚醚酮( PEEK) ［8］高分子合成材料。在运行过程中，该支撑件会逐渐脆化，在系统冲击工况下破裂。处理方式: 在测量系统改进前，机组只能通过每次大修期间，对探杆进行定期更换。
②液位计探杆密封失效。液位计探杆内部密封件采用 PEEK 材料进行隔热，靠近连接部位采用 2 个 O型圈进行密封。O 型圈耐温范围为 150 ℃ 。因汽水分离再热系统二级疏水箱内部温度达 280 ℃ ，探杆隔热材料失效，进而使 O 型圈失效，探杆密封泄漏，测量闪发质量位。处理方式: 目前出现探杆密封失效后，无法进行更换。
③液位计冷热态工况，液位测量出现偏差。液位计大修冷态调试时，3 支液位计偏差小于 20 mm。但汽轮机冲转并网后，因系统温度上升，3 支液位计偏差会达到 100 mm。在机组运行时间长后，液位计偏差也会逐渐增加，导致偏差超过 100 mm。处理方式: 目前只能在热态后，对偏差大液位计进行修正。机组功率运行后，每周定期巡检方式，检查液位计偏差，并及时进行修正。
3 改进方案
3． 1 导波雷达液位计支撑件改进
原汽水分离再热系统二级导波雷达液位计采用PEEK 支撑件，同时也作为探杆隔热材料。PEEK 是芳香族结晶型热塑性高分子材料。PEEK 玻璃化转变温度为 143 ℃ ，其熔点为 334 ℃ 。这种材料耐抗有机和水环境，具有优良的化学性、热稳定性和抗氧化性。目前，应用汽水分离再热系统二级疏水箱实际运行温度为 280 ℃ ，仪表的设计温度为350 ℃ ，而 PEEK 物理特性耐温只有 250 ℃ ，因此运行时间过长会产生变形或碎裂。
为应对导波雷达液位计支撑件破碎及密封失效情况，此次支撑件设计采用 99． 7% 纯度的 Al2 O3 陶瓷材料［8］。该材料具有硬度大、耐磨性能好、质量轻等特点。其熔点在 2 000 ℃ 以上，具有良好的导热性、缘性以及透光性，介电常数为 9． 0 左右，适用于高温蒸汽型导波雷达液位计测量原理。Al2 O3 陶瓷的物理和力学特性如表 1 所示。
改进后探杆内部结构精密。蒸汽部分主元件采用氧化铝陶瓷，不会因为温度增高而变形、渗漏。密封元件采用耐高温的石墨密封 Graphite，是目前仪表产品在高温蒸汽方面的理想材料。其物理性能远远优于以前使用的 PF128、PEEK、铝矾土等材质，十分稳定。该结构整体密封结合紧密，可杜蒸汽进入。
3． 2 导波雷达液位计高温补偿改进
原汽水分离再热系统二级导波雷达液位计采用点补偿方式，补偿点到电磁波发射口距离为 125 mm。如果测量点以上或者测量点位置有凝露或者误差，会放大传导到下方实际液位测量。为了地说明上述结论，定义系数 K。
Magnetrol麦格纳邱液位设备 700系列高性能导波雷达液位计 704、705、706
常用型号:
705-510a-110/7mr-a110-120 :
705-510A-110/7MA-A110-181:
705-51AA-110/7MS-A578-120 :
705-510A-110/7MS-A578-120:
705-510A-110/7MA-A110-110
正常货期:货期 8-10周，急需货期现货可以联系店主安排调货
Eclipse增强型705是采用具有性的导波雷达（GWR）技术，两线制， 24VDC回路供电的液位变送器。这个单一的变送器可以用于类型的探杆，并提供更强的性，正如SFF=91％的失效系数所表现的，允许它在SIL 3回路中使用。
Eclipse 705系列高性能导波雷达液位计
ECLIPSE导波雷达液位计的设计提供了远远超过许多传统技术的测量性能。该产品在工业上首次采用了的***外壳设计，它是把接线室和电子线路室分别安装在同一个平面上，***优化的倾斜角度更方便接线、组态和观察显示。
ECLIPSE 705变送器支持FDT/DTM标准与PACTware?PC端软件可以允许额外的配置和灵活的故障排除。
技术
导波雷达
Eclipse 705系列高性能导波雷达液位计
低功耗脉冲雷达 结合了时域反射原理 、等效采样（ETS）与现代化低功率电路等技术。这些原理与科技的集成创造了高速导波雷达 液位计。电磁脉冲通过导波管传播，它聚焦于能量，并产生比非接触式雷达更有效的系统。
可测量低介电常数介质（εr ≥ 1.4）
容积输出
连接/拆卸探杆轴套
可在蒸汽工况中使用及忽视泡沫
IS, XP与非易燃认
忽视挂料
原理
ECLIPSE导波雷达变送器是基于TDR技术。（时域反射原理）TDR利用导波（探杆）传播电磁脉冲信号。当脉冲到达介电常数高于其行进的空气（εr= 1）的液体表面时，一部分脉冲被反射。通过超高速计时电路来***测量信号传输的时间，从而实现对液位（固体料位）的***测量 更多导波雷达产品
Magnetrol主要产品:
1、MAGNETROL液位计
2、MAGNETROL变送器
3、MAGNETROL液位开关
4、MAGNETROL浮筒液位变送器
5、MAGNETROL磁浮子液位计
6、MAGNETROL热式气体质量流量计
7、MAGNETROL浮球液位开关
8、MAGNETROL超声波液位计
9、MAGNETROL液位变送器
Magnetrol型号产品名称型号
MAGNETROL（MAGNETROL）磁致伸缩位移传感器MG8100-1C7P1D5MDXNF91 G1/1000 H4050 磁致伸缩位移传感器MG8100-1C7P1D5MDXNF91 G1/1000 H4050
MAGNETROL（MAGNETROL）磁致伸缩位移传感器MG8100-1C7E1B5MDXNF91 E1/800 H1800 磁致伸缩位移传感器MG8100-1C7E1B5MDXNF91 E1/800 H1800
09-5129-001 | Magnetrol Sensor Amp Bd 传感器09-5129-001
09-5129/09-5126 | Magnetrol 2-bd Assembly09-5129/09-5126
Magnetrol XC35-1S40-CDHXC35-1S40-CDH
Magnetrol F10-1D22HM7F10-1D22HM7
Magnetrol F-XB73-4S30-BDQF-XB73-4S30-BDQ
Magnetrol F-C35-PS40-CDAF-C35-PS40-CDA
Magnetrol B35-PB30-FNAB35-PB30-FNA
870-102-00 | Magnetrol Pcb870-102-00
09-5131-001 | Magnetrol Pcb09-5131-001
810-0205-D01 | Magnetrol Level Switch Probe810-0205-D01
09-5125-001 | Magnetrol Control Board09-5125-001
345-3442-100 | Magnetrol Ultrasonic Xmotor345-3442-100
030-2409/2407 | Magnetrol 2-bd Assembly030-2409/2407
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
MAGNETROL ALL 磁致伸缩位移传感器MAGNETROL ALLMG8100-1C7P1D5MDXNF91 G1/1000 H4050
2MAGNETROL ALL 磁致伸缩位移传感器MAGNETROL ALLMG8100-1C7E1B5MDXNF91 E1/800 H1800
Magnetrol浮子X4M1-AD1A-REAA-1111FY1212B080
Orion lnstuments浮球开关F9K-2400-070
Magnetrol浮球开关910-WMH2-010
Magnetrol液位计705-510A-110
Magnetrol传感器705-510A-100-WH
Magnetrol浮球式位面开MODEL:910-WMH2-010 SERIAL:43040-O1
Magnetrol液位开关B75-1B20-FAD
Magnetrol导波雷达液位计7MS-A118-125-WH
Magnetrol导波雷达液位计7MR-A110-116/704-511A-1400-1M
Magnetrol导波雷达液位计传感器705-510A-110-WH
Magnetrol导波雷达液位计7MS-A118-1260-1M/705-510A-210
Magnetrol液位计705-510A-110/7MS-A118-350TK
Magnetrol导波雷达变送器705-510A-A10/7MD-A11N-130
Magnetrol开关组件089-7401-110
Magnetrol流量变送器TA2-A1BO-131
Magnetrol流量变送器TMR-A23A-018
Magnetrol流量变送器TA2-A1BO-131/TMR-A23A-018
Magnetrol流量变送器TA2-01B1-130
Magnetrol液位变送器E3B-KG3A-H1C
Magnetrol液位变送器E3A-PG3C-H11
Magnetrol液位变送器E3F-KQ4C-H1F
Magnetrol液位变送器705-510A-110
Magnetrol液位装置089-8301-002
Magnetrol雷达液位计R82-510A-011
Magnetrol雷达液位计RAA-A440-100
Magnetrol磁翻板液位计2M1-AC1A-ACAA-1111-1N1BA2B-320
Magnetrol液位开关T31-002N-BOB
MAGNETROL水流开关F50-1A2C-CKP
Magnetrol液位开关T35-O02N-BOB
Magnetrol液位开关962-50AO-010
Magnetrol液位开关B4O-5C20-FAM
Magnetrol液位开关B40-5C20-R1M
Magnetrol液位开关B40-1B6O-R1M
Magnetrol液位开关335-AA1A-G5P
Magnetrol液位开关 355-510A-10B
Magnetrol液位开关C29-1B20-CLA
Magnetrol液位开关T20-1B2A-BKP
Magnetrol液位开关T31-002N-BOB
Magnetrol液位开关T31-004A-A4P
Magnetrol液位开关T35-002N-B01
Magnetrol液位开关TD2-8D00-0G1
美国MAGNETRO变送器706
美国MAGNETROL开关
美国MAGNETROL开关A10系列
美国MAGNETROL流量计
美国MAGNETROL流量开关F10
美国MAGNETROL指示器
Magnetrol流量开关TD2-8D01-OCO/TMC-A240-015
Magnetrol雷达液位计705-510A-110/7MA-A11
0-180
Magnetrol开关组件CDD（89-7401-124）Magnetrol,585593-03-001
Magnetrol液位计XT35-O02N BOB #1
Magnetrol浮球液位开关B73-1B30-BAR SN:596842-06-001
Magnetrol液位开关961-50AO-010/9A1-A11A-008
Magnetrol电路板Z31-2844-001
Magnetrol液位开关B73-2B30 585847-02-002
Magnetrol水洗流量开关XTD1-2D0O-OCO/TMD-A110-008 sn.6190
Magnetrol.C29-1N40-BCC NO608867-01-001
Magnetrol液位开关089-7401-200/DPDT
Magnetrol开关组件FDD（89-7401-097）Magnetrol,585593-02-005
Magnetrol开关组件BDR（89-7401-097）Magnetrol,585593-08-008
Magnetrol开关组件FDM（89-7401-098）Magnetrol,585593-06-001
Magnetrol液位开关B72-1B2O-FAR NO:588897-16-001
Magnetrol液位计705-510A-110/7MA-A110-080
Magnetrol雷达液位计704-511A-140/7MR-A118-116
Magnetrol导波雷达液位变送器704-511A-140/7MR-A118-106
Magnetrol水位变送器NO.705-510-110
Magnetrol导波雷达液位计（含不锈钢测量筒）705-510A-110&7MF
Magnetrol.K35-2B30-BNB NO 598354-01-002
Magnetrol流量开关F50-1B2F-FNT
Magnetrol液位开关NO B40-5C20-R1M 2085PSI SN.618908-14-O（
Magnetrol雷达液位计705-510A-110 7MS-A118-125 XS31-4C2B-（
MAGNETROL液位开关
MAGNETROL开关TD2-8DOO-OG2/TMC-A110-005
安装规范与精度保障要点
安装位置应距仓壁>200mm，倾斜度<3°。导波雷达探杆垂直度要求每米弯曲<1mm。某溶剂罐测试显示，5°倾斜会导致1%满量程误差。最新电子水平仪实时显示安装偏差，辅助调校精度0.1°。定期校准采用靶板法，空罐验证误差应<0.05%FS。
