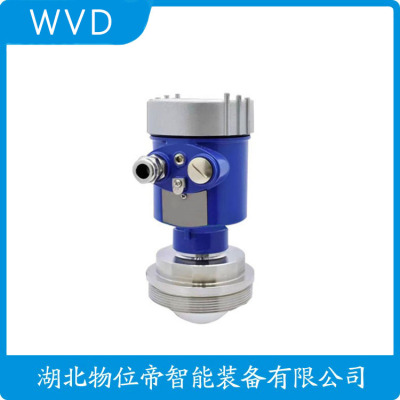

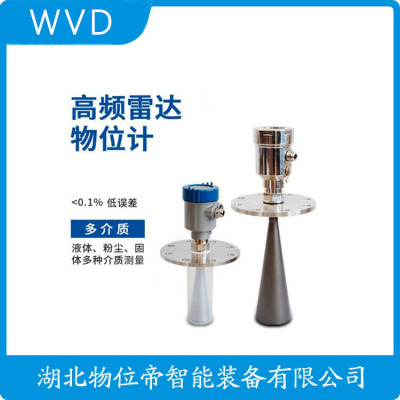

CPR6400-07AICXBTTCHANA雷达液位计产地货源

CPR6400-07AICXBTTCHANA雷达液位计产地货源 CPR6400-07AICXBTTCHANA雷达液位计产地货源
  • CPR6400-07AICXBTTCHANA雷达液位计产地货源
  • CPR6400-07AICXBTTCHANA雷达液位计产地货源
  • 供应商:
    湖北物位帝智能装备有限公司
  • 价格:
    面议
  • 最小起订量:
    1件
  • 地址:
    湖北省武汉市洪山区青菱街道青菱大道青菱都市工业园联东U谷生态科技工业园
  • 手机:
    17720591218
  • 联系人:
    郭芬 (请说在中科商务网上看到)
  • 产品编号:
    221607934
  • 更新时间:
    2025-07-19
  • 发布者IP:
  • 产品介绍
  • 用户评价(0)
产品参数
  • 多样
  • 不限
  • 全国
产品优势
  • 湖北开物位帝能装备有限公司主要生产雷达物位计、雷达液位计、雷达料位计、传感器、防爆物位开关、射频导纳料位计、静电容液位计、、超声波液位计、磁翻板液位计、浮球液位开关、接近开关、光电开关、声光报警器、防爆接线盒、防爆按钮开关、防爆磁性开关、跑偏开关、拉绳开关、皮带防打滑开关、皮带纵向防撕裂开关、声光报警器、温度变送器、压力变送器、差压开关热电偶热电阻等产品

详细说明

  CPR6400-07AICXBTTCHANA雷达液位计产地货源

  技术发展趋势与创新方向

  79-81GHz频段开放使角分辨率提升至0.5°,可识别小型障碍物。MIMO技术通过4×4天线阵列实现三维物位成像,实验室精度达±1mm。太赫兹雷达(300GHz)正在研发,适用于纳米粉体测量。AI驱动的自适应滤波算法能自动优化回波处理参数,调试时间缩短90%。数字孪生技术实现虚拟传感器校准,预测剩余寿命准确率>95%。2025年将普及的5G工业物联网(IIoT)版本,支持毫秒级刷新率与云端协同控制。

  雷达物位计有什么作用呢?雷达物位计的原理是什么?你想不想知道雷达物位计是怎么工作的呢?

  我们把这个名字拆开,首先介绍雷达。雷达是什么?雷达安装在飞机或者轮船上面,不断的向外发射雷达波,当遇到人的肉眼看不到的障碍物的时候,但是雷达波可以碰到,并且同时返回来,回传到雷达中,雷达接受到返回的雷达波后,就知道前面有障碍物了。

  把这个原理运用到测量仪器上,就产生了雷达物位计。通过波发射到返回的时间,就可以计算出物体的高度了。

  雷达物位计如果细分,有专门测量液体的雷达水位计、雷达液位计,测量固体的雷达料位计等等,型号有6G、26G等,你可以根据您的需求购买。

  昌晖仪表介绍一种由双法兰液位变送器和导波雷达液位计组成的真空制盐蒸发罐液位测量技术方案,本方案大程度克服生产中强腐蚀、结晶堵塞、真空、高温、泡沫等因素对仪表的影响,经制糖、海绵钛和制盐的真空蒸发室液位测量应用,明此真空蒸发室液位测量系统可长期、稳定和地运行。

  真空制盐是当今世界普遍采用的现代化制盐方法,指卤水在不同真空压力状态下的蒸发罐中进行蒸发,逐级浓缩、结晶制盐的过程。制盐过程中核心工序是蒸发,生产中通过蒸发罐中液位变化计算水分蒸发量,并达到控制溶液浓度的目的。生产中,强腐蚀、结晶堵塞、真空、高温同时存在,导致制盐蒸发罐液位测量仪表损坏率高,生产自动化控制系统无法正常运行。论文将重点阐述真空制盐蒸发罐液位测量方法。

  真空制盐蒸发工艺

  真空蒸发技术起源于1812年英国糖厂的单效真空蒸发,1887年美国将此技术用于制盐,1940年开始应用于中国制盐行业。

  图1 真空制盐流程图

  蒸发是液体表面发生汽化或溶液部分汽化的现象,蒸发时液体不断吸收热量,温度越高蒸发越快,溶液沸腾时蒸发速度快。根据蒸发罐内压力,蒸发分为加压蒸发、常压蒸发或负压蒸发,在负压下的蒸发,我们称为真空蒸发。应用广的是采用强制循环真空蒸发器,如图2。

  图2 强制循环真空蒸发器

  制盐企业为提高竞争力,不断降低成本、提高产品质量,同时满足减排,就对蒸发工艺进行改进,提高自动化控制水平,使蒸发效率达到佳状态。

  实行多效蒸发生产目的是为了多次重复利用二次蒸汽,以降低单位产品的能耗,有效节约能源。蒸汽利用的次数就是效数。蒸发效数越多,蒸汽用量越少,能耗越低,但效数增多,会增加设备成本。

  真空制盐主要过程为蒸汽加热一效卤水,排出的二次蒸汽逐效加热下一效卤水。通过逐效蒸发,使盐浆增稠,稠料液去离心机脱水,即为盐。每一效蒸发的关键是控制盐浆的浓度,而盐浆有较强腐蚀性、容易结垢、粘结,浓度直接测量,通常是通过在封闭蒸发室中蒸发前后的液位比来间接控制盐浆浓度。所以制盐蒸发罐液位测量是真空制盐重要的参数。

  真空制盐蒸发罐液位测量技术方案

  1、原用方案分析

  用人工监测液位的方式,提高产品质量和生产效率,人们逐渐用“摄像视频+雷达液位计”,实现自动化实时控制,如图3,应用脉冲雷达液位计连续测量旁通管中的液位。

  图3 雷达液位计+窥镜液位测量法

  此方案在实际应用中,因盐浆结垢,水平连通管、旁通管经常发生堵塞问题,造成旁通管内液位假象,需频繁停车,拆装法兰并清洗管道。蒸发中,盐浆在蒸发室内因搅拌产生大量的泡沫,使脉冲雷达液位计测量液位假象。人工清洗工作量大,生产成本高,液位测量不准,自动控制连续运行。

  2、可长期运行的真空制盐蒸发罐液位测量技术方案

  随着仪器仪表技术的发展,市场上已出现真空的液位变送器以及管道清洗技术,为真空制盐蒸发液位监测提供了新思路。在设计、应用中,建议液位监测采用“法兰差压变送器+导波雷达液位计+窥镜”三重组合冗余方案,确保测量的准确性、性、性。设计与安装方案,如图4。

  图4 真空制盐蒸发罐液位测量双法兰液位变送器+导波雷达液位计+窥镜液位监测方案

  ①方案设计说明

  a、蒸发室与旁通管间的连接管,从水平改为斜角,角度控制在20°左右,延长结垢清洗周期;

  b、在连通管上安装冲洗环和截止阀,可定期自动清洗;

  c、在旁通管面部安装雷达液位计;

  d、在旁通管另一侧安装20°斜角的法兰短管,再安装双法兰液位变送器,用于液位直接测量。同时在法兰之间加装冲洗环(结构如图5),冲洗环上配置冲洗用截止阀,可定期清洗;

  图5  清洗环结构示意图

  e、在旁通管底部可加装一个清洗阀门,大修时可以使用;

  f、在蒸发室面部,仍安装采光窗和视频摄像窗;

  g、旁通管内径建议在300mm以上,由于蒸发液位较高,毛细管较长,建议采用DN80法兰。

  ②方案优势

  a、双法兰液位变送器可直接测量液位,消除蒸发过程中搅拌产生的泡沫对雷达测量产生的误差,提高测量精度和产品质量;

  b、能连续准确测量液位,为生产过程实现自动化控制提供依据;

  c、雷达液位计与双法兰液位变送器组合,实现冗余监控,提高自动化控制系统性;

  d、倾斜的连接管、法兰短管,可以减少沉淀结垢物的堆积,也便于冲洗;

  e、配置冲洗环与截止阀相连,好是电动截止阀,用程序控制,定期对连接管、法兰、旁通管进行清洗,减少管道结垢堵塞的问题,提高设备维护效率, 降低维护成本;

  f、保留窥镜,配置视频窗口,以便观察、巡视。

  真空制盐蒸发罐液位测量仪表选择与配置

  根据上述设计方案,还需配置合适的仪表,才能确保装置正常运行。

  1、雷达液位计的选择

  在制盐真空蒸发中,卤水因搅拌产生的较厚泡沫,会对脉冲雷达液位计造成干扰,应选用缆式导波雷达液位计,以此测量的性和测量精度。

  2、双法兰液位变送器的选择

  真空制盐蒸发工段,介质具有腐蚀性、易结晶沉淀,而且环境存在腐蚀性气体,选择双法兰液位变送器时,考虑以下因素:

  ①双法兰液位变送器的法兰膜片材质建议选择钽材。

  ②双法兰液位变送器壳体材质可选择316不锈钢。

  ③冲洗环可选择316L。为结晶颗粒较大,不易排出,建议冲洗孔选择1/2NPT。

  ④变送器类型选择:真空制盐蒸发器的高度通常在6m以上,属于密封容器,根据方案应选择通径DN80以上的带测量筒的双法液位兰变送器。常见多效真空蒸发,在Ⅰ效、Ⅱ效工作为正压,Ⅲ效、Ⅳ效、Ⅴ效为负压。根据操作压力,Ⅰ效、Ⅱ效可选择标准的双法兰液位变送器,而Ⅲ效、Ⅳ效、Ⅴ效蒸发器,需选择专门为真空环境定制生产的双法兰液位变送器。

  根据上述条件,各效蒸发罐液位测量所用双法兰液位变送器选型基本要求可参考表1。

  表1 各效蒸发器液位测量所用双法兰液位变送器设计选型基本要求

  以上设计安装方案,已在制盐、制糖、海绵钛产业中得到成功试用,充分明此方案可有效解决真空蒸发中因泡沫、结晶、真空、强腐蚀产生的液位测量难题。

  其他建议

  真空制盐,一般采用差压变送器配合孔板节流装置测量蒸汽、卤水和盐液流量。近年来,许多厂家应用电磁流量计测量盐液流量。但环境对碳钢法兰造成了严重的腐蚀,导致内衬PTFE发生变形损坏。因此,昌晖仪表建议选择的电磁流量计内衬PTFE材质,并要求法兰为316L材质。

  CPR6400-07AICXBTTCHANA雷达液位计产地货源

  智能诊断与预测性维护功能

  现代传感器集成自诊断系统,实时监测天线污染、电子元件老化等状态。信号质量指数(SQI)低于70%时触发维护警报,某粮油企业应用后故障停机减少60%。温度漂移补偿算法使长期稳定性达0.01%/年。边缘计算功能可在本地完成95%的数据处理,仅上传关键参数降低带宽需求。通过分析历史回波曲线变化趋势,能提前2周预测介质特性改变导致的测量偏差。

  概述

  蒸汽汽包是石油化工,发电等工业过程中的重要设备,保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计,浮筒液位计,电接点液位计的缺点,维护量小,测量准确。

  汽包液位测量的现状

  目前,从汽包液位测量的基本原来来看,广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计,浮筒液位计和导波雷达液位计等仪表。

  1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计,这种转换是通过平衡容器形成残币水柱实现的,其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高,运行中故障率低,维护量小,但这种测量方式的误差与汽包压力和参比水煮温度有关,需要进行汽包夜里校准,且补偿计算复杂,此外还应考虑平衡容器温度变化造成的影响。

  2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时,扭力管受到浮筒中立产生的扭力矩大,扭力管转角处于0°。当液位逐渐上升至高时,扭力管受到浮力产生扭力矩,转过一个角度,变送器将该角度转换成4~20MA直流信号,该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响,受到机械振动也会造成读数不准确。

  3. 电接点液位计。电接点液位计属于连通管液位计,原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍,因而电接点街违纪指示值受气包压力变化的影响较小,能方便的远传液位信号。但是有取样传感器性差,电机机械密封易泄露,电使用寿命短,指示不连续,维护量大的缺点。

  综上所述,由于汽包液位测量对象的复杂性,实际运行中的不确定因素和较大的测量误差,导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术,克服了差压式,浮筒式,电接点等液位测量仪表的缺点,满足汽包液位测量的需求。

  导波雷达液位计测量原理及特点

  1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计,电磁脉冲信号以光速沿钢缆传播,当遇到被测介质时,雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置,发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比,经计算得出液位高度。

  2. 特点。导波雷达液位计的优点是信号稳定,测量不受液体密度和电气特性影响,测量,测量与调校方便,安装成本低且维护方便。

  3. 导波雷达液位计的选型及安装要求

  选型。导波雷达液位计是靠传感器发射电磁波,因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式,揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时,由于运输和安装不变,建议采用揽式传感器。

  安装。导波雷达液位计的安装需考虑安装要求,容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。

  导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物,阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离,不能接触到罐底。

  4. 气相补偿技术(GPC)。在高温高压条件下,电磁波信号在介质上方的蒸汽中的传播速度会降低,此时雷达测量的液位值将减小。选用带气相补偿的导波雷达,通过气相补偿功能队测量值进行补偿,可以得到一个准确的实际液位值。

  导波雷达液位计在汽包液位计测量案例

  在某锅炉装置的汽包上,汽包是产汽系统的主要部分,利用转化炉烟气段的高温热量和炉出口转化气高温余热,产出10.5MPA高压蒸汽,一部分作为工艺上的配汽参与反应,另一部分外送至高压蒸汽管网,实现设能的综合利用,提高装置的运行效率。由于汽包对于锅炉装置的重要性,测量汽包液位先后共使用了三种测量仪表:差压式液位计,普通导波雷达液位计,带GPC功能导波雷达液位计。由下图可知,通过实际测量,在高温时,普通导波雷达误差高达18%,带GPC时,测量误差仅为2%,带GPC功能导波雷达液位计在高温下测量数据比较稳定,真实。

  三种仪表测量数据比较

  总结

  带GPC功能导波雷达液位计在测量高温高压的环境中,各项性能明显优于其他类型的液位计,不受工艺条件的线制,维护量小,性能。是在汽包液位测量的不二之选。

  文章结合导波雷达液位计在环己烷罐液位测量应用及故障处理实例,总结了导波雷达液位计维护经验工仪表供参考和借鉴。

  设备简介及工艺生产状况

  1、设备简介

  昌晖导波雷达液位计由雷达变送器和导波探杆两部分构成,为两线制仪表。导波雷达变送器匹配的探杆形式有同轴杆式、防腐蚀护套杆式和单缆式三种。

  导波雷达液位计的高频振荡器周期性发射低功率毫微秒级微波脉冲,通过浸入工艺介质的探杆引导雷达波脉冲向下传导,当雷达脉冲抵达具有不同介电常数的介质接触界面时,部分能量被反射回变送器。反射强度取决于被测产品的介电常数。介电常数越高,反射强度越大。根据发射脉冲(参考脉冲)与接受到反射脉冲之间的时间差被换算成距离,由此计算出总体液位或界面位置。计算公式为:L=C×t/2,公式中L为基准面到液面间的距离,单位为m;C为雷达波传递速度,单位为300000km/s;t为雷达波从发射到接收反射回波的时间间距,单位为s。

  传感器接收到微波有固定回波、界面反射波及其他杂波。一般通过设置阈值参数、介电常数、灵敏度来屏蔽掉固定回波及杂波,从而测量的准确。导波雷达液位计为智能型仪表,带有HART通讯功能、回路测试功能及自诊断功能。

  2、工艺生产状况

  以醇酮装置罐体04LT2102导波雷达液位计为例 。04LT2102用于测量原料罐罐体液位,其测量值传递到DCS系统后,系统里的自动调节回路根据工艺条件的变化对罐体原料液位进行调节,目前大部分石化装置的罐体液位测量都采用导波雷达液位。

  导波雷达液位计典型故障分析处理

  故障一:参数设置错误,仪表出现问题

  由于导波雷达液位计安装后不具备调试条件,售后服务人员采用“盲设定”方法(即不需要实际介质、根据仪表设计数据表的介质物理参数直接标定的方法)设置仪表参数,到醇酮装置水联运时,发现部分导波雷达液位计指示不准。

  分析处理:按照经验,先检查导波雷达液位计参数设置。通过HART475与变送器通讯后查看参数设置情况,经过检查导波雷达液位计常用参数设置,发现该仪表参数设置错误,修正参数后观察一段时间后指示正常无误。

  故障二:导波管上部憋压,导致管内页面不能上升

  在现场共有5台导波雷达液位计在液位升到一定值后变化缓慢直到液位无变化,而现场确认容器内连续进料,现场磁翻板液位计液面仍在上升。

  分析处理:首先检查确认导波雷达液位计的参数设置正常,排除仪表参数设置的故障问题。然后,检查仪表安装现场,仔细观察发现,导波雷达液位计为顶部安装,容器为常压,为了达到较好的使用效果,在容器内设计了DN80的导波管。在打开连接法兰时,发现液位计导波管内带压,此时液位变化正常。由此判断导波管上部憋压,导致液位上升到一定位置后不能再上升了。在水联运后确认判断正确,开气相补偿孔处理后液位计工作正常。

  故障三:导波雷达液位计钢缆碰壁

  在装置开工投料过程中,发现导波雷达液位计波动较大,在20%-65%之间跳变。再次确认导波雷达液位计参数设置正确。通过对一次表及传感器进行联校,参数指示正常,排除一次表及传感器的故障。

  分析原因:

  ①出料泵P41105设计功率较大,在投料过程或装置进入状态时,出料泵回流量达到240m3/h左右,而导波雷达液位计为单缆式,造成导波缆绳摆动过大而碰壁。同时有导波缆绳下挂重锤配重太轻的可能。

  ②固定在容器内的DN80导波管过长,达9米,可能存在受力后弯曲,导致导波缆绳离管壁距离过近,容易碰壁。

  处理措施:由于容器无现场液位计,装置生产需要,决定采用临时测量手段解决过程液位测量问题,采取在容器及所附设备上取静压的方式满足生产,如图1所示。考虑容器内密封氮气压力恒定,停车退料泵P41103在生产时不使用,在其出口处采用现场差压变送器表取压力,在DCS系统上显示液位,同时在现场YR-ER101差压变送器面板上交替显示液位与压力。等到装置停车改造时校正导波管,并增加导波管支撑,增加重锤配重后。再次开车确认导波雷达液位计工作正常。

  图1 环己烷罐进出料工艺流程图

  导波雷达液位计是一种适应性强,安装调试方便,维护工作量小的优秀智能仪表。可以广泛应用与石油化工生产的容器液位测量,其测量效果也是比较显著。在实际应用中,应该注重过程的维护,严格按照 《导波雷达液位计使用说明书》进行安装操作,以免引起重大事故的发生。

  点击图片进入导波雷达液位计选型页面

  导波雷达液位计维护经验

  下面昌晖仪表总结几点维护经验仅供技术人员的参考:

  1、反复了解工艺流程,联系DCS控制系统,准确设置导波雷达液位计参数。

  2、熟悉导波雷达液位计本身的性能,了解其结构特征及现场使用的环境。

  3、充分分析导波雷达液位计安装的实际工艺情况,区分是工艺的原因还是仪表本身的原因。

  4、在现场处理时,将导波雷达液位计与同一罐体其他液位仪表进行分析比对,增加故障判断的依据,可以有效提高导波雷达液位计故障处理的速度和准确度。在没有其它液位仪表时,建议增设,比较重要的地方除了要求采取现场指示外还应该同时增加远传功能,如采用双法兰液位计或磁翻板液位计。

  相关阅读

  六个雷达液位计故障维修实例分享

  轻松处理导波雷达液位计指示波动问题

  CPR6400-07AICXBTTCHANA雷达液位计产地货源

  一、工作原理

  JK系列智能雷达液位计是嘉可仪表推出的新一代高性能物(液)位测量解决方案产品。雷达液位计采样方式为非接触式,通过天线系统发射、接收能量很低的微波脉冲,雷达接收到微波脉冲并将其传输给处置电路,处置电路通过智能化的软件识别出正确的回波,距离被测物表面的距离D与脉冲的时间行程T成正比:

  D = C *T/2

  其中C为光速,因安装高度(雷达天线到0参考点的距离)E已知,则物(液)位L为:L=E-D

  嘉可仪表JK系列雷达液位计种类,主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。

  二、智能雷达液位计产品特点

  1、不受温度、压力等外界环境影响;

  2、波束小,能量集中,抗干扰能力强,度高;

  3、系统设计采用工业级标准芯片,稳定性高,工作温度范围宽;

  4、128*64点阵图形液晶,可同时显示水位、流量、累计流量和系统时间;

  5、RS485通信接口,可实现数据的远距离传输;

  6、软件设计智能化,有多种标准渠型可选,还可对非标准的水槽进行现场组态;

  7、集成了温度补偿电路,可消除温度对测量数据的不良影响;

  8、精度高、稳定性好;

  9、低功耗;

  10、主控制器和传感器采用分体式设计,并可按照现场环境改换不同量程的传感器;

  11、结构、安装便捷;

  12、防潮、防尘、防绣蚀;

  13、防雷击、防射频干扰;

  三、适用范围

  1、水文测量与监控

  2、城市及供水系统

  3、循环水及污水处置系统

  4、工业现场液位、流量的测量与控制
