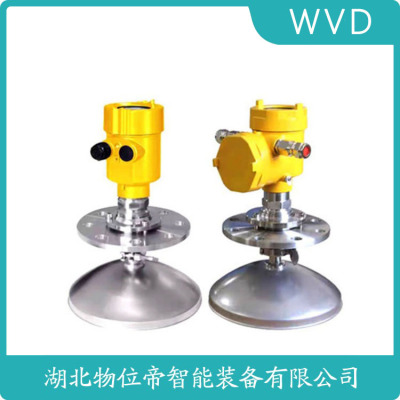

CPR6400-IXXA09TTTHAMA雷达料位计
雷达物位计的校准与精度验证
出厂校准使用标准靶板（RCS=1000m²），模拟不同距离下的回波强度。现场验证可采用空高法，与人工检尺比对误差应＜0.1%FS。某粮油储罐实测发现，温度梯度导致的传播速度变化会引起0.3%的测量偏差。最新自校准技术利用罐底固定反射体作为参考，实时补偿介质介电常数波动。值得注意的是，导波雷达需定期检查探杆状态，机械应力可能导致1m探杆产生2mm的测量误差。
1．显示／按键2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
威格音叉振动开关VEGASWING51SG51.XXSGATPVLVEGA显示器VEGADIS81DIS81.ACIANNAAX
VEGA控制器VEGAMET624MET624.
VEGA压力变送器VEGABAR82B82.AODUSAGGSZXVIMXX
VEGA物位计VEGAPULS31PS31.XGMHB
威格物位计VEGAPULS67PS67.XXBXXHKMXX
SON62.XXAGHKNAX （此系列量程液体0.4...8米/固体0.4...3.5米，温度-40℃...80℃,压力-0.2...2bar）SON63.XXAXHKMAX（此系列量程液体0.6...15米/固体0.6...7米，温度-40℃...80℃,压力-0.2...1bar）
SON64.GXALPVDMAX （此系列量程液体1...25米/固体1...15米，温度-40℃...80℃,压力-0.2...0.5bar）
VEGA压力变送器，威格压力变送器VEGA分析仪，威格分析仪
VEGA差压变送器，威格差压变送器
VEGA辐射测量液位计，威格辐射测量液位计
VEGA显示器，威格显示器
VEGA导波雷达液位计，威格导波雷达液位计
雷达物位计的安装位置是否合适对测量有很大的影响。若安装位置不合理，将引起干扰回波，使仪表测量不稳定或测量不准确。这种情况需要重新定位，选一**位置，使雷达回波质量优化，减少干扰回波。雷达物位计安装要求:(1)雷达物位计要直于物料表面安装。使雷达波尽可能反射回去，减少能量损失。(2)仪表安装位置离罐距离至少 30cm，罐壁上所装仪表如温度元件、料位开关等在雷达束内，引起干扰回波。(3)物位计不要装在进料口上方。(4)仪表不要装在搅器上方，使雷达束内无障碍物，去除干绕源。在实际应用中，一些内装搅拌器的小型罐，无法达到此要求，可选处理干扰回波能力强的精密型雷达物位计，把干扰回波寄存，使雷达准确识别表面回波。(5)物位计的要罐内（喇叭口天线要伸出 10mm 以上；杆式天线要伸出 200mm 以上）。
PMC1331IZ-1B1F2962F1T（GT2）PMC133IZ-1B1F2962GN1（GT2）
PMC133IZ-1B1F2962F13（GT2）
PMC535-13BA2P6G1GT（0-1MPA）
PMP48-RE13M2H2EKH1（0-400KPa）
PMC133-1R1F2P6F3ZT（-0.1-0Mpa）
CPR6400-IXXA09TTTHAMA雷达料位计
SON62.XXAGHKNXXSON62.XXAGHKMXX
SON62.CXAGHANXX
SON62.XXAGHKMAX
SON62.XXAGHKMXX
SON62.XXAGVDMXX
SON63.XXAXHKMXX
SON64.GXALPVDMAX
SON65.GXAFPVDMAX
