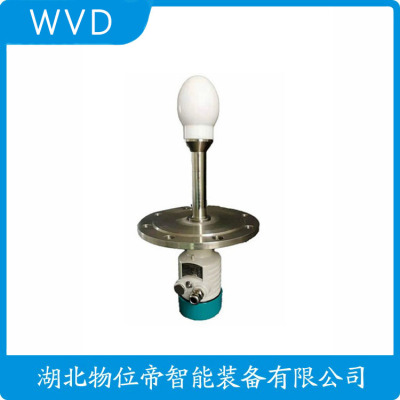

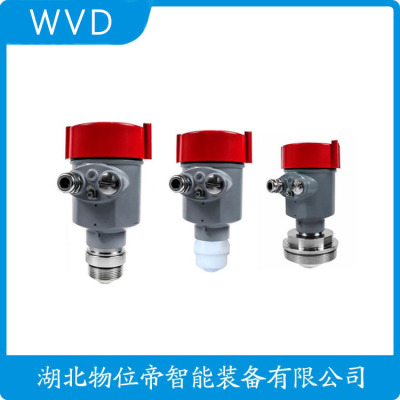

TK-1203雷达物位计质量好的
液体测量的特殊应用方案
对于易结晶介质，传感器配备PTFE天线罩防止结垢，同时保持ε＞1.4的介电常数要求。强腐蚀性液体测量采用全密封316L不锈钢外壳，耐98%浓硫酸腐蚀。某化工厂测量发烟硫酸（ε=110）时，通过调整回波阈值使信号强度稳定在-70dBm以上。最新导波雷达技术利用探杆引导电磁波，可穿透泡沫层检测真实液位。小型储罐（＜3m）推荐使用5°窄波束天线，避免罐壁反射干扰。
美国麦格纳丘MAGNETROL自从1932年设计并开始销售物位控制仪表以来，MAGNETROL的名字就一直代表了**的质量和不断的。
麦格纳丘MAGNETROL的产品服务于100多个国家的工业控制领域。无论在石化、化工、炼油、陆上平台、海上平台、热电厂、核电厂，还是在造纸、医、食品、饮料及水处理行业，均可看到麦格纳邱的产品。凭借多样化**的物位/流量测量技术，麦格纳邱在物位/流量仪表市场上有着不可替代的。根据工业控制领域的工况复杂的特点，麦格纳邱开发了许多运用不同技术的产品。
从早的麦格纳丘MAGNETROL浮球开关到*新的导波雷达液位计，共有七大不同技术的产品。如:浮筒液位变送器、磁浮子液位计、磁翻板液位计、浮球液位开关、热式气体质量流量计、超声波液位计、液位变送器，因而麦格纳邱总能根据您的不同工况提供适合的产品。即便是用户有一些的要求，美国麦格纳丘提供合理的解决方案。
产品系列: Eclipse 导波雷达系列、Pulsar 喇叭口雷达系列、Modulevel浮筒液位变送器系列、Mechanicals 浮球液位开关系列、Echotel超声波系列液位计系列-可分接触... []
工业环境中的抗干扰设计
工业现场存在蒸汽、粉尘等干扰因素，雷达传感器通过频率调制（FMCW）和数字滤波技术增强信噪比。某水泥厂应用案例表明，80GHz传感器在粉尘浓度100g/m³时仍保持检测，而26GHz型号已出现信号衰减。双雷达互补系统可消除搅拌器叶片造成的虚假回波，检测准确率提升至99.5%。自适应算法能自动识别并屏蔽固定障碍物（如扶梯）的干扰反射，安装灵活性提高30%。EMC设计满足工业4级标准，可抵抗1kV/1MHz高频干扰。
导波雷达发出的高频微波脉冲沿着探测组件(钢缆或钢棒)传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。
容器中存在两种不同介质，当上面一层的介质介电常数较小，而下面的介质介电常数较大时，高频微脉冲沿着探测组件传播遇到上层介质时，由于其介电常数较小，因而有少的能量被这一层介面反射，而大部分能量穿透上层介质继续向下传播，遇到两层的介面时，由于下层介质的介电常数较大，因而会有较大的能量被反射回来。因而导波雷达是可以测量两种不同介质的介面，其测量条件是上层介质不导电或其介电常数比下层介质介电常数小10以上。
导波雷达液位计特点
由于采用了的微处理器和的EchoDiscovery回波处理技术，导波雷达液位计可以应用于各种复杂工况。多种过程连接方式及探测组件配置，使得YR-RD30系列导波雷达物位计适于高温、高压及小介电常数介质等杂工况及应用场合。导波雷达液位计采用脉冲工作方式，导波雷达液位计发射功率低，可安装于各种金属、非金属容器内，对人体及环境无伤害。
型号:YR-RD31(量程0-30米)
特点:钢缆天线
应用:复杂过程条件下液体、固体测量
大量程:30m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L /PTFE
钢缆直径:钢缆Φ4mm或钢缆Φ6mm
过程温度:-40～250℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD35(腐蚀性液体测量，量程0-6米)
特点:全四氟密封天线，耐强酸碱腐蚀
应用:量程较短的酸碱罐体液位测量
大量程:6m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L/PTFE
钢缆直径:钢棒Φ10mm
过程温度:-40～120℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD36(小介电常数介质测量，量程6米)
特点:同轴式导波天线，获得更小的盲区、更强的回波信号
应用:小量程，多蒸汽，小介电常数介质的测量。适应过程条件复杂的环境
大量程:6m
测量精度:±10mm
过程连接:G1½A或G2A
探测组件:不锈钢316L
同轴直径:Φ25mm
过程温度:-40～250℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD32(量程0-6米)
特点:杆式导波雷达天线
应用:液体测量，高温高压工况，复杂过程条件
大量程:长6m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L/陶瓷
钢缆/棒:钢缆Φ4mm或钢缆Φ6mm/棒Φ10mm
过程温度:-40～250℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD34(高温液体测量，量程0-6米)
特点:不锈钢316L/陶瓷材料天线，能耐受更高的温度和压力
应用:液体测量，高温高压复杂工况
大量程:6m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L
杆直径:Φ10mm
过程温度:-40～400℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD33(小介电常数液体或固体测量)
特点:多缆式导波天线结构，获得更强的回波信号
应用:小介电常数液体及固体测量，复杂过程条件
大量程:30m
测量精度:±3mm
过程连接:法兰
探测组件:不锈钢316L/PTFE
钢缆直径:钢缆Φ6mm
过程温度:-40～250℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
导波雷达物位计技术参数
参数:导波雷达工作频率:100MHZ-1.8GHz
测量范围:缆式导波雷达测量范围0-30m；杆式、同轴管式导波雷达测量范围0-6m
重复性:±2mm
分辨率:1mm
采样:YR-RD30系列导波雷达回波采样55次/s
响应速度:>0.2S(根据具体使用情况而定)
输出信号:4-20mA
精度:±3mm
通讯接口:HART 通讯协议
过程连接:G1"A、G1½"A螺纹；法兰DN50，DN80，DN100 ，DN150，DN200，DN250
过程压力:-0.1-2MPa
电源:24VDC(±10%)；纹波电压:1Vpp
耗电量:大22.5mA
环境条件:温度-40℃～+70℃
外壳防护等级:导波雷达防护等级为IP67
防爆等级:EXib IIC T6
电缆入口:2个M20×1.5或1/2"NPT(电缆直径5-9mm)
测量距离:下表列出不同类别被测介质与测量距离的关系
分组
固体颗粒
液体
测量范围
1
1.4…16
冷凝气，如N2CO2
2
1.6…19
塑料带粒子
白灰石，特种水泥
糖
液化气，如丙烷
溶剂
氟利昂12/氟利昂
棕榈油
25m
3
1.9…25
普通水泥，石膏
矿物油，燃料
30m
4
2.5…4
谷物，种子
石头
砂粒
苯，苯乙烯，甲苯
呋喃
萘
30m
5
4…7
潮湿的石头、矿石
盐
氯苯，氯仿
纤维素喷雾
异氰盐酸，本胺
30m
6
>7
金属粉末
碳黑
煤炭
含水液体
酒精
液氨
30m
导波雷达物位计接线图
导波雷达物位计调试
昌晖仪表制造有限公司YR-RD30系列导波雷达可以通过以下方法调试:
1、通过调试软件YR-SOFT
通过YR-SOFT软件调试雷达传感器都可以通过软件进行调试。采用软件进行调试，需要一个仪表CONNECTCAT驱动器。
使用软件调试时需给雷达仪表提供24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部自带电阻250欧姆）的供电仪表，就不需要附加外部电阻，这时候HART适配器可以和4-20mA线并联。
2、通过HART手持编程器
3、通过显示调整模块YR-PM
编程器订货后出厂已安装在导波雷达上。编程器由4个按键和一个液晶显示屏组成，可以显示调整菜单和参数设置。
YR-RD30系列导波雷达按结构形式和应用场合的不同，分为YR-RD31、YR-RD32、YR-RD33、YR-RD34、YR-RD35和YR-RD36六个大类，用户选用导波雷达时应认真填写导波雷达物位计参数表》，昌晖仪表制造有限公司可以根据您提供的详细参数，为您选配佳测量效果的导波雷达产品。
1、缆式导波雷达选型
YR-RD31□□□□□□□□-□ 大量程30米，液体、固体粉料测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
传感器/缆式探头
A
B
C
液体型/4mm
固体型（10m内）/6mm
固体型（10m-30m）/6mm
过程连接/材料
G
GA
N
NA
C
D
E
F
H
K
Y
G1½"A螺纹/不锈钢
G1"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
2、杆式导波雷达选型
YR-RD32□□□□□□□□-□ 大量程6米，液体液位测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
杆式探头 直径
A B
6mm
10mm
过程连接/材料
G
GA
N
NA
C
D
E
F
H
K
Y
G1½"A螺纹/不锈钢
G1"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
3、双缆式导波雷达选型
YR-RD33□□□□□□□□-□
大量程30米，液体、固体粉末测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
过程连接/材料
D
E
F
H
K
Y
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
4、杆式（高温型）导波雷达选型
YR-RD34□□□□□□□□-□ 大量程6米，液体、蒸汽测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
杆式探头
A B
6mm
10mm
过程连接/材料
G
N
C
D
E
F
H
K
Y
G1½"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
G
高温密封/-40...400℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
5、防腐型导波雷达选型
YR-RD35□□□□□□□□-□ 量程6-20米，腐蚀性液体测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
防腐探头
A
B
10mm
14mm
过程连接/材料
C
D
E
F
H
K
Y
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
普通密封/-40...120℃
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
塑料/IP65
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
6、同轴杆式导波雷达选型
YR-RD36□□□□□□□□-□ 大量程6米，介电常数低、表面波动液体测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
传感器/缆式探头
A B
25mm
50mm
过程连接/材料
GA
NA
C
D
E
F
H
K
Y
G1"A螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
导波雷达物位计尺寸
1、外壳材质:铝合金
2、不同型号导波雷达尺寸
导波雷达物位计参数表
客户信息
单位:-------------
邮编:-------------
E-mail:-----------
日期:××年××月××日
□ 标准型（非防爆）；□ 本安型（Exib IIB T5）；□ 本安型（Exib IIC T6）；□ 本安型+船用（Exib IIC T6）；□ 本安型+隔爆型（Exd [ib] IIC T6）
罐/容器信息
储罐类型:
□ 储罐
□ 储罐结构:------------
□ 罐尺寸:--------------
□ 反应罐；
□ 罐体材质:------------
□ 罐高度:----------m
□ 分离罐
□ 压力:------------
□ 罐直径:-------------
□ 船用储罐
罐顶:□ 拱顶式；□ 平顶式；□ 敞口式
罐底:□ 锥底；□ 平底；□ 斜坡底
安装:□ 顶部安装 ；□ 侧面安装；□ 旁通管；□ 导波管安装
罐顶安装接管(重要信息)
接管高度:------------mm
接管直径:------------mm
测量介质
介质名称:-----------；□ 液体；□ 固体；□ 混合介质
介质温度:-----------℃
介电常数:-----------
挂料:□ 是；□ 否
搅拌:□ 是；□ 否
过程连接
螺纹:□ G1½"A；□ 1½"NPT；□ G2"A；□ G1"A；□ 1"NPT
法兰:□ 法兰 DN= ------；□ 法兰 ANSI=------------
电源:□ 24VDC；□ 220VAC
输出:□ 4-20mA；□ HART；□ PROFIBUS PA
显示:□ 带表头显示；□ 不带表头显示
