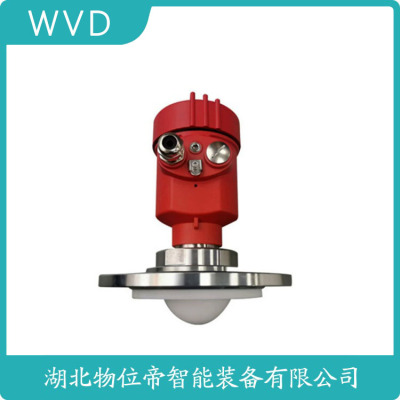

SYRD815-IFCBRF2BLM雷达物位计性价比高的
是一种常用的液位测量仪器，其具有高精度、高反应速度、广泛的应用场景等特点。本文将介绍导波雷达的应用场景，并从两个实际测量案例出发，说明导波雷达液位计的性。
导波雷达液位计的应用场景，导波雷达液位计由于具有高精度、反应速度快、性好等特点，因此其应用范围广泛。常见的液位测量应用场景如下:石化工业:如、反应釜、造纸机械等等;食品工业:如糖浆储存罐、烘烤炉、松饼罐等等;污行业:如污水池、沉淀池、调节池、反渗透设备等等;电力行业:如水库、大型油罐等等。
两个导波雷达液位计实际案例，个石化厂储罐液位测量，在这个案例中，一个石化厂需要对大型储罐的液位进行监测。考虑到储罐的大型、高度等因素，这里采用了导波雷达液位计进行液位测量。由于储罐液体性质较为复杂，如锂盐、溴化钾等腐蚀性物质，因此对测量仪器的性和精度提出了较高的要求。经过使用导波雷达液位计进行液位测量后，其反应速度和精度都得到了较好的保障，为厂家带来了较好的生产效益。第二个食品工业烘烤炉温度测量 在食品工业的烘烤炉中，需要测量炉膛的液位，以便控制烘烤温度和时间。传统的液位计在液位变化较大的情况下不准确，需要经常进行手工调整。为了提高测量的准确性和便捷性，这里应用了导波雷达液位计进行液位测量。因为导波雷达液位计具有反应速度快、高精度的特点，它提供了准确的液位读数和高水平的自动控制。
导波雷达液位计具有高精度、反应速度快、性好的优点，广泛适用于石化、食品、污水处理等各个领域的液位监测。本文从两个实际测量案例出发，说明了导波雷达液位计在不同行业的应用场景以及其性，为相关用户提供了参考和帮助。在实际应用中，需要注意不同场景和环境对导波雷达液位计的要求，并且根据实际情况进行存储、维护和保养，以维护其高精度、、的测量品质。
欣 生MT5000导波管雷达液位变送器 导波雷达物位计0.6~61米 0.075%4~20mA（mA） DC24V
MT5000导波管雷达液位变送器
概述
MT5000导波管雷达液位变送器采用的雷达技术，雷达信号沿着导波管传输，可消除虚假回波，减少信号损失，仪表具有不受大气情况和介质密度变化的影响，测量高，测量范围大，多种过程连接方式，安装使用方便等特点。仪表输出4~20mA标准电流信号，可选HART协议或Honeywell DE协议进行通讯。
主要技术参数
测量范围:0.6~30.5m；0.6~61m
度:&plun;5mm
分 辨 率:&plun;1.6mm
显示单位:在现场可选择毫米mm、厘米cm、米m或%等工程单位
工作电源:13.5-36VDC，两线制
介质介电常数:单杆:小1.3min.
双杆:小1.7min.
介质粘度:1500cp
材质:壳体:铸铝
传感器:316L 316L SS,
过程连接:单杆式、单缆式:DN25，PN4.0
双杆式、双缆式:DN50，PN4.0
旁通管型:DN25，PN4.0 法兰标准HG20592-77，凸面法兰，其它法兰标准 如、HGJ、GB、ANSI等可注明。
高温型:DN65，PN4.0
护管型:DN50，PN4.0
卫生型:卫生快装卡箍DN50
认 :FM，CSA，CENELEC
隔爆型:ExdII6
本安型:ExiaIIBT6
护等级:IP67
探杆的测量盲区
型号规格
外形和安装尺寸
经济性分析与选型建议
80GHz雷达价格是26GHz的1.5-2倍，但在低ε介质中可减少50%无效采购。某电厂案例显示，替换差压变送器后年维护成本从3万降至5000元。四线制分体设计节省电缆，300米传输仅需0.5mm²线径。无线版本免除布线，但需5年更换电池（典型功耗18mW）。行业数据显示投资回报期平均1.8年，主要来自减少的停机损失。
1、液位传感器测量原理
导波雷达液位传感器利用时差实现液位测量，运用TDR(时域反射)原理，通过探头反射波和液位反射波之间的时间差来测量液位。
导波雷达液位传感器采用发射-反射-接收的方式，首先发射一个高频电磁波，电磁波会沿同轴线缆传播到法兰处，产生一个回波(顶部回波);然后电磁波继续沿导波杆传播，当电磁波碰到液面后，由于介电常数发生突变，会产生另一个回波(物位回波)，两个反射波都被设备接收。通过检测出的两个回波的时间差，即可计算出液面高度。
顶部回波和物位回波的时间差一般在10ns以内，若通过直接测量时间差来计算液位，则达到毫米级别的精度所需的时间测量精度以及采样、处理的速度要达到皮秒量级。数字计数或实时采样等传统时间测量方式很难达到如此高的要求，为此采用等效时间采样的方法。
等效时间采样是指对频率很高的周期性或者准周期性被采样信号，以较慢的采样频率捕获被采样信号的样本，然后按照一定规律重新组合，得到与原信号相似的波形，从而实现通过较低的实时采样速率获得较高的等效采样速率。对乏燃料池的液位来说，毫秒级别内的液位变化是很小的，所以可以将乏燃料池的液位回波信号看为准周期性重复信号，也就适用于等效时间采样法。
2、液位变送器工作原理
液位变送器的主要功能是产生雷达波，并对返回的雷达波进行分析处理，得到液位数据并将其变送为4~20mA信号。脉冲发射控制电路以440kHz左右的频率发射脉冲波，脉冲波通过同轴线缆向外传输，经过法兰和液面时，各返回一个回波。脉冲采样控制电路会按照等效时间采样原理，以每个周期加ΔT的间隔控制高速采样门的开启，实现对回波信号的采样，通过放大电路对信号进行放大，得到液位信息。液位信息经4~20mA变送模块转换为供电回路的电流值，此电流值与液位高度保持线性关系。LOOP供电处理模块负责为整个系统提供电能，整个系统耗电流低于3.5mA。
由以上描述可知，变送器的采样密度是由ΔT决定的，ΔT的时间长短和度直接决定了液位信息的分辨率和精度。因此，变送器的核心部件是脉冲发射、接收时间差校准模块，此模块的采样精度决定了液位测量回路的精度。
测量原理 通过浸入过程介质的导波杆引导低功率、纳秒级微波脉冲，进行液位物位测量。当微波脉冲抵达具有不同介电常数的介质时，部分能量被反射回变送器。 变送器利用次反射的余波测量界面位置。在上层产品表面未被反射的部分微波继续向下直达下层产品表面然后也被反射回来。其波速取决于上层产品的介电常数。发射脉冲与反射脉冲之间的时间差被换算成距离，由此计算出总体液位或界面位置。反射强度取决于被测产品的介电常数。介电常数值越高，反射强度越大。
导波雷达技术的优势高度、的直接液位测量，无需对变化的过程条件（如密度、导电性、粘度、pH、温度和压力）进行补偿。无活动部件、无需重新标定，将维护工作减到少适用于蒸汽、粉尘、湍流和泡沫工况适用于几何形状复杂或存在干扰物的小型储罐，而且不受旁通管机械设计的影响由上而下的安装方式可大程度地降低泄漏风险
高度的应用灵活性
5300 系列的特性能更优，适用于更多应用；适用于大多数液体和固体的液位/物位应用，以及液体界面位置测量应用；实现多方面，其中包括过程容器、控制和，即使是具挑战性的应用场合也能妥善处理，十分；可广泛选择材料、过程连接件、导波杆类型和配件；通过多种选项，您可以找到适合现有旁通管的产品或带有罗斯蒙特 9901 高品质旁通管的完整组件；动态蒸汽补偿选项自动对蒸汽空间介电常数的变化进行补偿。
佳性能与正常运行时间的直接切换技术 (DST) 与导波杆末端探测 (PEP) 可提高测量能力和性；能够将单管导波杆用于长测量范围、障碍物和低介电常数场合，确保在更多应用（如粘性介质）中具有性；对于具有挑战性的应用场合（如塑料颗粒和易沸腾的烃类产品），导波杆末端探测提供备份功能；智能电流接口具有更稳定的微波和 EMI 性能，可使外部干扰造成的影响小。
设计坚固，性高无与伦比的重型导波杆解决方案具有多层保护，可用于端温度和端压力；回波逻辑和智能软件功能具有更佳的能力，可跟踪表面，检测整个容器的状况；防溢罐保护和集成系统 SIL3 适用性均经过第三方认；电子部件和电缆连接位于单独的隔室中，操作更，并且更能受潮；带有验反射器，可轻松验变送器，检测高液位条件；
技术规格液体和半液体液位，和/ 或液体/ 液体界面，或固体物位；5301 型用于液位或全浸没界面测量；5302 型用于液位和界面测量；5303 型用于固体物位测量；微波输出功率额定 300 μW，大 45 mW；湿度0 - 100％ 相对湿度；启动时间小于 40 秒；输出:两线制， 4—20 mA。将数字过程变量叠加在 4-20 mA 信号上，符合 HART 协议的主机都可调用。HART 信号可用于多站模式。

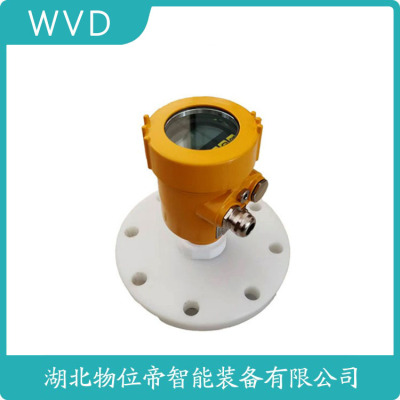

SYRD815-IFCBRF2BLM雷达物位计性价比高的
德国E+H导波雷达液位计FMP52
FMP51 带涂层的探杆，适用于腐蚀性的介质的液位测量
应用
• FMP51 - Premium 仪表，用于液位测量和界面测量
• FMP52 - Premium 仪表，带涂层探头，用于腐蚀性液体的测量。接液部件采用
认和 USP Cl. VI 认材料
• FMP54 - Premium 仪表，主要用于高温和高压应用场合中的液体测量
• 较大量程:45 m (148 ft)
•
过程连接:3/4"螺纹，或法兰
•
温度范围:–196…+450 °C (–321…+842 °F)
•
压力范围:–1…400 bar (–14.5~5 800 psi)
•
提供下列系统集成接口:
– 4...20 mA HART (模拟量信号)
– PROFIBUS PA (Profile 3.02)
–
基金会现场总线(FF)
•
可以进行限位监控(低限(MIN)、高限(MAX)、量程范围内)，具有 SIL 2 (单台仪
表测量)或 SIL 3 (同构冗余测量)等级，
通过 TÜV 认，符合 IEC 61508 标
准
优势
•
测量:
–
存在波动液面和泡沫液面时
–
介质类型改变时
–
存在粉尘的应用场合中(仅适用于 FMP54)
•
适用范围广
•
内置数据储存单元
•
工厂预标定探头长度
•
全中文显示的直观菜单引导式操作方法
•
便捷地集成至控制系统或资产管理系统中
• 准确的仪表诊断和过程诊断，有助于发现问题
•
防爆认:ATEX、IEC Ex、CSA、FM、NEPSI
压力设备指令(PED) (仅适用于 FMP54)
3A 认(仅适用于 FMP52)
物位，流量，压力，水分析测量测控:德国E+H，德国VEGA，北京瑞普三元压力传感器， 美国EMA流量传感器， 公众平台:西安宏略贸易有限公司。 水分析:CPM223，CPM253，CM442，CPS11，CPS11D等；物位计:FMR10, FMU30. FMU40等；压力变送器:P31 PMP11，PMC11,PMC131 等现货。
Rosemount 3300 液位变送器用于液位测量和界面测量，为液体应用提供了具有成本效益的解决方案。Rosemount 3300 没有可移动零件，无需校准，几乎不受工艺条件的影响。凭借自上而下的液位测量和界面测量，您可控制您的液位。
罗斯蒙特3302导波雷达料位计-3300系列
规格
工作压力全真空至 580 psi（全真空至 40 bar）工作温度-40 至 150°C（-40 至 302°F）通讯协议4-20 mA/HART、Modbus探头类型硬单线、分段单线、软单线、软双线、同轴型、带 PTFE 涂层的探头
特点
Rosemount 3300 可配备多种探头，以适应大多数应用
n 、直接的液位测量，几乎不受过程条件
的影响
n 无活动部件，维护量少且无需重新标定
n 利用 M*riable 液位与界面变送器，过
程穿孔更少，安装成本更低
n 两线制技术和用户友好的组态界面使得安装
和调试简单易行
n 变送器功能全面、易于使用，具有稳定的现
场性
n 高度的应用零活性，拥有广泛的过程连接、
导波杆类型和配件
罗斯蒙特3302导波雷达料位计-3300系列
测量原理
通过浸入过程介质的导波杆引导低功率、纳秒级微波脉冲，进
行液位物位测量。当微波脉冲抵达具有不同介电常数的介质
时，部分能量被反射回变送器。
变送器利用次反射的余波测量界面位置。在上层产品表面
未被反射的部分微波继续向下直达下层产品表面然后也被反射
回来。其波速取决于上层产品的介电常数。
发射脉冲与反射脉冲之间的时差被换算成距离，由此计算出总
体液位或界面位置。反射强度取决于被测产品的介电常数。介
电常数越高，反射强度越大。
SYRD815-IFCBRF2BLM雷达物位计性价比高的
罗斯蒙特导波雷达物位计 3302液位变送器用于液位测量和界面测量，为液体应用提供了具有成本效益的解决方案。工作温度:-40 至 150°C（-40 至302°F），工作压力:全真空至 580 psi（全真空至 40 bar）。ROSEMOUNT物位计 3302可配备多种探头，以适应大多数应用，如硬单线、分段单线、软单线、软双线等。通过发射脉冲和反射脉冲之间的时间差被转换成距离，计算总电平或界面电平。ROSEMOUNTVeriCase 是 3308 和 5300 罗斯蒙特液位变送器的移动验工具，具有 HART 和 Modbus通信。
ROSEMOUNT雷达物位计 TM 3300系列产品，功能多样，易于使用，可用于大多数储罐的液位监测应用，使用简单。带非导电表面和轻质金属的导波杆:可从变送器型号代码（例如，330xxxxx1xxxxxxxx）的第九个字符位置找到结构材料代码。不允许在有粉尘的易爆环境中使用含镁或锆超过7.5%的导波杆或法兰。除了更换整个变送器头或导波杆组件外，换用未经核准的部件或进行维修的行为都可能危害性，不得进行。罗斯蒙特液位计3300 系列是一种基于时域反射（TDR）原理的智能双线连续电平发射机。
ROSEMOUNT导波雷达物位计5301HA1S1V3AM0225HBNAM1C1
罗斯蒙特超声波液位计4ST
罗斯蒙特差压变送器3051TG4A2B21AB4K5M5
罗斯蒙特雷达物位计3301HA1S1V3AM0345RA2AM1C1
ROSEMOUNT差压变送器3051TG2A2B21AB4E5M5
ROSEMOUNT导波雷达液位计5301HA1H1N3AM0340AANAM1C1
罗斯蒙特物位计3301HA1S1V3AM0370RAE1M1C1
罗斯蒙特压力变送器3051TA2A2B21AB4M5
ROSEMOUNT物位计5301HA1H1N3AM00080AANAC1
ROSEMOUNT雷达液位计5301HA1S1E5BM01900BBE1M1C1
罗斯蒙特差压变送器3051TG3A2B21AB4K5M5
ROSEMOUNT液位计5900SPF2FI5R2AG1H8SPV8Z0ST
罗斯蒙特压力变送器3051TG1A2B21AB4K5M5
罗斯蒙特雷达液位计5900SPF14
罗斯蒙特物位计590A4AVQ4
ROSEMOUNT超声波液位计3102HA1FRCNAST
ROSEMOUNT压力变送器3051TA2A2B21AB4M5
ROSEMOUNT雷达物位计5900SPSF4
罗斯蒙特温度变送器644H5J6M5
ROSEMOUNT液位计5301HA1H1N4AM00190IBE1C1
罗斯蒙特导波雷达液位计5301HA1H1N3AM0140ADNAM1C1
ROSEMOUNT温度变送器4
ROSEMOUNT雷达液位计5301HA1H1N3AM0230NAM1C1
罗斯蒙特导波雷达液位计3301HA14
罗斯蒙特温度变送器644HAE5J5M5
ROSEMOUNT差压变送器3051CD3A22A1AS2B4E8M5HR5
ROSEMOUNT导波雷达液位计5301FAMSS1V4BE01011CA
ROSEMOUNT压力变送器3051TA1A2B21AB4K5M5
罗斯蒙特雷达液位计5301HA1S4Q8C1
罗斯蒙特导波雷达物位计5301HA1S1V3AM0125AANAM1C1
ROSEMOUNT导波雷达物位计5301HA1H1N3AM0230NAM1C1
罗斯蒙特液位计3301HA1S1V4AM0180BANAM1C1
罗斯蒙特雷达物位计54
本公司主要代理经销欧洲、美国等厂家的工控机电设备、编码器、泵阀、液位计、传感器、流量计、变送器、分析仪、PLC、温度计等各种工控自动化产品和仪器仪表。公司以提供的服务为宗旨，与国内各企业建立广泛合作伙伴关系。
美国ROSEMOUNT超声波液位计，罗斯蒙特超声波液位计
美国ROSEMOUNT压力变送器，罗斯蒙特压力变送器
美国ROSEMOUNT流量计，罗斯蒙特流量计
美国ROSEMOUNT变送器，罗斯蒙特变送器
美国ROSEMOUNT电磁流量计，罗斯蒙特电磁流量计
美国ROSEMOUNT液位计，罗斯蒙特液位计
美国ROSEMOUNT差压变送器，罗斯蒙特差压变送器
美国ROSEMOUNT物位计，罗斯蒙特物位计
美国ROSEMOUNT雷达液位计，罗斯蒙特雷达液位计
美国ROSEMOUNT手操器，罗斯蒙特手操器
美国ROSEMOUNT雷达物位计，罗斯蒙特雷达物位计
美国ROSEMOUNT导波雷达液位计，罗斯蒙特导波雷达液位计
美国ROSEMOUNT温度传感器，罗斯蒙特温度传感器
美国ROSEMOUNT温度变送器，罗斯蒙特温度变送器
美国ROSEMOUNT涡街流量计，罗斯蒙特涡街流量计
美国EMERSON流量计，艾默生流量计
ROSEMOUNT导波雷达物位计是由导波杆向下引导微波脉冲到达物料表面后，部分信号被反射回来，通过测量信号发射到接收的时间差得出物位高度。通过天线发射并接收能量少且短的微波脉冲信号，信号以光速运行，这种测量方式可以在工业频率波段内正常使用，可以安装在各种金属、非金属或者管道内，可测量物体十分广泛，如各类液体、浆液原料以及颗粒类物料，皆可进行非接触式的连续性测量，现场环境恶劣，工况相对复杂，存在各种形式的干扰，造成虚假回波的情况下，导波雷达物位计依旧可以准确的分析出物位的正确回波。在测量时应注意，理论上当发射的微波脉冲测量返回后到达天线的位置即可，综合考虑现场环境，被测物料是否会腐蚀或者粘附天线周围造成影响。
罗斯蒙特导波雷达物位计。通过标定只得到物位与时间之间关系的若干点数据，需要根据这些数据拟合或插值得到物位与时间之间的关系表达式才能实现物位的测量。针对导波雷达物位计测量不同相对介电常数的物料，基于MSP430F5418 单片机信号处理系统，采用二阶 Lagrange 插值法对真实回波的Z大峰值点进行修正，并运用多项式拟合或者一阶 Lagrange 插值对标定数据进行处理。水位测量实验结果表明，对 72.4cm长的导波杆，测量范围从 30~57 cm 拓宽到 20~72 cm，测量误差由 1.0 cm 减小到 0.5cm。喷漆挡板模拟物位界面实验结果表明，对 250cm 长的导波杆，测量范围可达从导波杆法兰下表面 20 cm位置处到导波杆末端，减小了测量盲区，且测量误差不大于 0.5 cm。
Rosemount3301/3302 其他液位变送器23.5M 5.0mm316L 24VDC4-20mA(Hart)（mA） 液体
罗斯蒙特3300导波雷达液位和界面变送器
1. 罗斯蒙特3300在众多应用领域中，提供且的液位测量。
凭借高灵敏度和信号处理性能的导波雷达技术，罗斯蒙特3300系列通过一个变送器便能同时进行
液位和界面两种测量。3300系列现推出一系列型导波杆，设计用于即使在恶劣的过程环境下也
能进行测量。 二线制连接确保了安装简便经济。 其特点包括如下:
1.1 高温和高压导波杆用于要求高的液位测量领域。
1.2 多样的导波杆几乎可满足应用领域的需求。
1.3 多变量、环路供电的液位和界面变送器可减少储罐穿孔数目，并节省安装成本。
1.4 直接液位测量无需对温度、压力、密度、介电性能或导电性能的变化进行补偿。
1.5 简便易用的雷达组态工具使得设置简单，并通过波形图和记录工具提供诊断。
1.6 几乎不受粉尘、蒸汽、干扰物的影响。
1.7 坚固的模块化结构降低了运行成本，提高了性。
1.8 易于集成于现有设备中。
2. 产品技术规格
3.罗斯蒙特3300导波雷达变送器应用
在其它类型环路供电变送器无法胜任的一系列应用环境下，罗斯蒙特3300系列可提供而经济
的测量。
# 旁通管内的液位测量
导波雷达是在旁通管内进行测量的理想选择。它不受密度变化、旁通管组态的影响，且无活动部件，从
而可节省维护费用。这些优势使其更加方便，可替代浮筒液位计。
# 高温和高压(HTHP)应用
高温和高压液位测量不仅仅要求有更厚材料或具有更强冷却性能的常规变送器。这些应用环境要求变
送器的设计能够适应热胀冷缩的要求，具有的强度，并可微波信号的馈通.新型高压和高
温罗斯蒙特3300系列可与多种类型的导波杆配合使用，可应用于高达345bar的压力环境和高达
400℃的温度环境。
# 在液化气和液氨储罐中进行液位测量
液化石油气(LPG)等液化气和其它压力应用中，所要求的测量设备是免维修设备。无须打开储罐便可
对雷达头进行维护，因此在储罐打开受限的压力应用和挥发性应用环境下，罗斯蒙特3300系列为理
想选择。
# 对液体和浆液进行液位测量
在其它雷达变送器无法胜任的领域，罗斯蒙特3300系列依然可出地提供的数据。 变送器具有
高信噪比和沿导波杆聚焦的雷达脉冲，有利于降低回波干扰。
# 界面液位测量
多变量™ 罗斯蒙特3302是市场上一款环路供电变送器，可提供多液位测量。 由于具有的信
号处理性能，它在不同液体（诸如油、水等）的储罐内可同时测量顶面液位和界面位置。
# 筒仓内的固体测量
罗斯蒙特3301虽然是为液位测量设计而成，但是也可以适用于多种固体应用领域。
