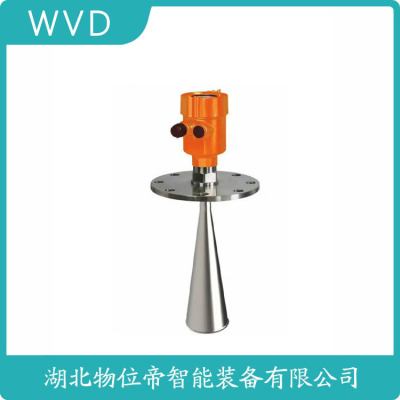

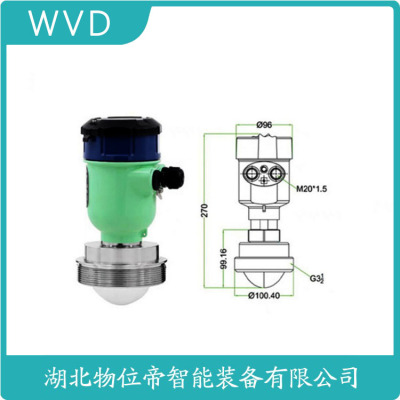

GDRD87-PNWAFCABAMB雷达物位计促销

　　GDRD87-PNWAFCABAMB雷达物位计促销

　　通信协议与系统集成能力

　　支持4-20mA+HART、PROFIBUS PA/FF等多种协议，无线HART版本采用2.4GHz频段，电池寿命5年。某智能工厂通过OPC UA接口直连MES系统，采样周期缩至100ms。IO-Link 1.1支持远程配置，调试时间从4小时压缩至15分钟。云端数据用于库存预测，精度达0.1m³。

　　主要规格产品5301 型用于测量液位或界面（界面测量适合于*浸入导波杆）。

　　5302 型用于测量液位和界面。

　　5303 型用于测量固体物位。测量原理 时域反射原理 (TDR)测量范围 长达 164 ft. (50 m)介电常数使用安装在旁通管的同轴导波杆或单缆导波杆测量时小为 1.2，其他导波杆为 1.4。请参阅 《产品数据表》了解完整的数据规格。导波杆材质不锈钢、 合金400 、 合金C276 (UNS N10276) 或 PTFE 涂层的不锈钢参考精度±3 mm (± 0.1 in. ) 或 ± 0.03% 测量距离，以者为准重复性±1 mm (± 0.04 in.)输出模拟量4-20mA叠加HART® 信号

　　FOUNDATION® 现场总线

　　Modbus过程温度 752 ºF (400 ºC)。请参阅 《产品数据表》了解完整的数据规格温度-320 ºF (-196 ºC)过程压力模拟量4-20mA叠加HART® 通讯 和 FOUNDATION® 现场总线防爆认本质 (IS) 或防爆/防火认（ATEX、CSA、IECEx、FM...）显示单元5 位集成式显示器（可选）输出变量液/料位，界面，空高，界面距离，上部产品厚度，体积，液位速率，信号强度，壳体内部温度，百分比量程外壳带双腔室的聚氨酯涂层模铸铝制或不锈钢 外壳。外壳防护等级Type 4X、IP66、IP67现场总线功能链路主设备（备用 LAS），PlantWeb 警报信息，设置向导现场总线模块资源模块、3 个转换模块、6 个模拟输入 (30 ms)、PID (40 ms)模块、计算模块、输入选择器、输出选择器 (65 ms)、信号表征器 (75 ms)组态工具罗斯蒙特 Radar Master、375 现场手持通讯器、AMS Suite:智能设备管理器、DeltaV 或其他兼容 DD 或 EDDL 的主机系统。

　　MAGNETrol/麦格纳丘液位开关T31-002N-BOB

　　额定压力为720 psi

　　处理温度为--40F~160F

　　成本有效的复合法兰设计选项

　　NACE和/或ASME B31.3建设

　　比重低至0.40

　　MAGNETROL公司介绍:

　　美国Magnetrol自从1932年专利设计并开始销售代物位控制仪表以来，Magnetrol的名字就一直代表了的质量和不断的。

　　今天，Magnetrol的产品服务于100多个国家的工业控制领域。无论在石化、化工、炼油、陆上平台、海上平台、热电厂、核电厂，还是在造纸、医、食品、饮料及水处理行业，均可看到Magnetrol的产品。

　　凭借多样化的物位/流量测量技术，Magnetrol在物位/流量仪表市场上有着不可替代的领先。

　　为了的为中国用户服务，MAGNETROL在1999年走出了坚实的一步:在中国的上海设立了办事处。MAGNETROL希望以此为中国的发展做出贡献。

　　MAGNETROL RF电容式液位变送器/液位开关主要型号:

　　Kotron 82 CE 经济型变送器

　　Kotron 805 回路供源智能型变送器

　　Kotron 811 单点式开关

　　Kotron 804 全能型变送器

　　MAGNETROL RF电容式液位变送器/液位开关应用:

　　清洁或脏的液体，粘稠的浆料高温和高压的流体

　　MAGNETROL RF电容式液位变送器/液位开关相关产品:

　　MAGNETROL热式气体质量流量计

　　MAGNETROL热扩散式流量/界面&液位开关

　　MAGNETROL脉冲串雷达液位变送器

　　MAGNETROL导波雷达液位变送器

　　MAGNETROL浮筒液位变送器及基地调节仪

　　MAGNETROL磁浮子液位计

　　MAGNETROL浮球液位开关

　　MAGNETROL超声波接触式液位开关

　　MAGNETROL超声波液位变送器

　　MAGNETROL振动棒料位开关

　　Magnetrol主要用应用:

　　为电力、石化、制、钢铁和轻工等行业提供了优秀的产品，已经了客户的广泛和大力支持。

　　GDRD87-PNWAFCABAMB雷达物位计促销

　　YLPS60导波雷达液位计，该仪表充分利用了微波具有很好穿透性、对恶劣环境及被测物料适应性强等特点，采用世界上的大规模集成电路，将雷达原理、数字信号处理技术和傅里叶变换(FFT)技术。采用连续式乍动测量，能测量液体、固体(块状、粉状)料位，具有测距远、精度高等特点。

　　导波雷达液位计工作原理:

　　导波液位计雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。从而计算出探测组件顶部被测介质表面的距离，被测容器总高度是已知数，进一步可得出介质的物位高度。

　　烨立导波雷达液位计主要参数:

　　（1）测量对象:小介电常数的液体

　　（2）测量范围: 0～6m（杆式）、0～30m（缆式）；

　　（3）过程连接:法兰DN50，DN80，DN100，DN150；

　　（4）介质温度:-40～250℃；

　　（5）过程压力: -0.1～2.0MPa；

　　（6）工作频率: 100MHz～1.8GHz；

　　（7）测量精度: ±10mm；

　　（8）分辨率: 1mm；

　　（9）采样: 回波采样54次/s；

　　（10）输出电流信号:4～20mA+ HART通讯协议；

　　（11）电源: 24VDC(±10%)纹波电压:1Vpp；

　　（12）耗电量: max22.5mA ；

　　（13）外壳防护等级:IP68；

　　（14）防爆等级:EXiaIICT6 ；

　　（15）两线制接线:仪表供电和信号输出共用一根两芯电缆；

　　（16）电缆入口:M20×1.5(电缆直径5～9mm)

　　VILTERA42044CX4M

　　WIELANDZ5.540.0325.0

　　WIELAND91.222.2004.9

　　WIELAND8113 BFK / 12 TOP K

　　WIELANDBAS GAESNLS 6 4,0 50

　　VILTER25269A

　　WIELAND25.648.4353.0

　　WIELAND96.231.2033.1

　　WEIDMUELLERCLI C 1-12 GE/SW 0240-0259 2-PAG

　　WIELANDZ5.574.0153.0

　　WIELANDST18/3S C1  F  GN

　　WIELANDGST18I4KSBS 15H X11WS

　　WIELANDU2.257.2004.1

　　WEIDMUELLERDEK 5 FS 2, 4, 6...100

　　WIELANDU2.238.3100.1

　　WEIDMUELLERPOWERSTRIPPER 6,0

　　WIELAND8291 E /  4 /  8 Z OB

　　WIELAND05.545.2302.8

　　WIELANDGST18I4KSBS 15  X15SW

　　WIELAND9704 A /VG B

　　WIELAND96.053.6253.1

　　WEIDMUELLERKDSU M50 BN O NI 2 G50S

　　WIELANDR1.643.4150.0

　　WEIDMUELLERLMZFL 5/19/135 3.5SW

　　WIELAND83.217.2009.2

　　WIELANDST 72.7 /16 REVZ

　　WIELAND25.522.4253.0

　　WIELAND92.934.0753.0

　　WEIDMUELLERDIE SET TS35x7.5 (DS3575)

　　WEIDMUELLERMPC 17/17/10 trsp

　　VILTER2466R

　　WEIDMUELLERBLZ 5.08/10/180F SN OR BX

　　WIELAND8213 B /  2 S OB

　　WEIDMUELLERBLZF 5.08/16/180F SN OR BX

　　WIELANDGST18I4KSB- 15H  20GR01

　　WEIDMUELLERCLI C 3-9 SDR SG

　　美国K-TEK公司是世界上***的过程物位仪表制造公司之一。美国K-TEK公司成立于1975年。美国K-TEK公司产品遍布世界各个角落。美国K-TEK公司在多个国家设有分公司,凭借性的销售网络,美国K-TEK公司可向130多个国家提供K-TEK导波雷达液位变送器,K-TEK液位计,K-TEK电子开关,K-TEK现场控制器,K-TEK法兰,K-TEK浮筒配件。

　　产品有:美国K-TEK导波雷达液位变送器丨

　　K-TEK液位计、K-TEK电子开关,K-TEK现场控制器,K-TEK法兰,K-TEK浮筒配件。The K - TEK guided wave radar liquid level transmitter, K - TEK level gauge, K - TEK electronic switch, K - TEK site controller, K - TEK special flange, K - TEK buoy accessories.K-TEK 型号,K-TEK 品牌,K-TEK 厂家,K-TEK 价格,K-TEK 代理,K-TEK 分销,K-TEK 现货,K-TEK 资料。K-TEK model, K-TEK brand, K-TEK manufacturer, K-TEK price, K-TEK agent, K-TEK distribution, K-TEK spot, K-TEK data.参考:

　　/?380.html

　　WIELANDDec-01

　　WIELAND96.232.1036.7

　　WIELAND25.343.0353.0

　　WIELANDREVOS MOT W 8X1,5 - 30

　　WEIDMUELLERLSF-SMT 5.00/12/135 3.5SN BK TU

　　WIELANDZ7.212.1327.0

　　WEIDMUELLERBLZP 5.00/18/270F SN BK BX

　　WIELAND25.179.0753.0

　　WIELANDGST15I3KSBA 15HW 60SW

　　WIELANDIVBS WK4 E -  6

　　WEIDMUELLERWS 10/5 MC M SDR

　　WIELANDGST15I2KSBS 15HW 30SW

　　WIELANDU2.207.1100.1

　　WIELAND25.500.2053.0

　　WEIDMUELLERLM 5.00/11/90 3.5SN OR BX

　　WEIDMUELLERLL2N 9.52/24/90 5.0SN GY BX

　　WIELANDST18/4 S WS

　　WEIDMUELLERKDKS1/EN LD 230VAC

　　WIELANDRST20I3K1-S 25   13SW

　　WEIDMUELLERBLF 5.00HC/03/90LH SN OR BX

　　WIELAND25.380.3553.0

　　WEIDMUELLERBLZP 5.08/04/180LH SN OR BX

　　WIELANDBAS GOT GD 10 M25 69 A1

　　WIELANDZ5.532.4125.0

　　WIELAND70.320.1628.9

　　WIELAND8105FUE/ 3C13 VR SWG GW

　　WEIDMUELLERVSPC BASE 1CL FG

　　WIELAND70.377.4835.1

　　WIELAND8513 SEGN/15 W THR OB

　　WIELAND8313 S /  8 G OB

　　WIELAND8113 S / 16 WF OB

　　WIELAND25.133.0553.0

　　VILTER2858G

　　WEIDMUELLERESG 9/6 MC NE WS

　　WIELAND96.021.0453.0

　　WIELAND92.232.2003.3

　　本文旨在通过实践来探讨电厂低压给水加热器上液位的测量，并解析了加热器结构及其采用各种不同液位测量仪表的历程和工况特点，论述了导波雷达液位计在低压给水加热器上的使用优势，藉此给电力行业热工人士提供一些有价值的参考。

　　给水加热器的结构与功能

　　给水加热器是一种利用汽轮机抽汽加热给水，以提高热效率的加热设备，是电厂回热系统的重要辅机之一。加热器的工作原理是利用汽轮机做过功的乏汽加热凝结水和给水，而不是直接将乏汽排入凝汽器，以充分利用乏汽的焓，降低冷源损失，同时减弱锅炉受热面的热应力。

　　加热器按汽水传热方式的不同，可分为表面式和混合式。目前，在火力发电厂中除了除氧器采用混合式加热外，其余高低压加热器均采用表面式加热。按照水侧的布置方式和流动方向的不同，表面式加热器又分为立式和卧式。

　　表面式给水加热器的特点，是加热工质（汽轮机的抽汽）与被加热工质（锅炉给水）相互不混合，通过管壁来传递热量。传热管内是给水，传热管外是蒸汽。蒸汽在加热器里放出热量并凝结成疏水，由疏水口排出。由于加热蒸汽通常都具有一定的过热度，为使给水温度达到所期望的值，同时加热面积尽可能的少，可设置一个过热蒸汽冷却段，以充分利用抽汽的过热度。蒸汽由汽相变为饱和水，同时放出汽化潜热的过程是在凝结段里完成的。凝结段是给水加热器的主要换热区段，管内给水大部分的焓升是由这一区段提供的。因此，具有凝结段的加热器是电厂用给水加热器的基本型式。

　　加热器中液位测量的重要性

　　加热蒸汽和被加热的水之间是通过金属表面来传递热量的。由于传热热阻的存在，给水不可能被加热到蒸汽压力下的饱和温度，不可避免地存在着一个端差。因此，给水端差（TTD = Terminal Temperature Difference）和疏水端差（DCA = Drain Cooler Approach temperature difference）是加热器的两个主要。给水端差和疏水端差的设置，直接影响到机组的率和运行的性。给水端差又称为上端差，是加压器蒸汽压力下的饱和温度与出口给水温度之差。疏水端差又称下端差，是离开加热器汽侧的疏水温度与进入水侧的给水温度之差。

　　图1  卧式表面式给水加热器结构实物

　　合理的给水端差的设置，能够有效提高热交换效率，是成本控制及盈利能力的重要组成部分。在实际运行中，给水端差增大的原因有:加热器的抽汽压力和抽汽量不稳定；加热器受热面结垢使传热恶化，增大了传热管内外温差；加热器内积聚了空气，不凝结的空气附在传热管表面形成空气层，妨碍了蒸汽的凝结放热，增大了传热热阻；凝结水或给水的部分或不经过加热器，而是从加热器旁路通过；凝结水位过高，淹没了一部分传热管，使传热面积减少。而给水端差过小，纵然可以提高热交换效率，但加热器长期处于过热状态，会大缩短使用寿命。由此可见，在日常操作中，维持合理的加热器凝结水位高度，从而找到热交换效率和设备寿命之间的平衡点，成为热工控制的首要任务。

　　加热器中液位测量的发展历程

　　给水加热器中存在高温、高压及大量蒸汽，恶劣条件使之成为测量的难点。给水加热器的水位检测历经了几个发展阶段，从初的磁翻板液位计、浮筒液位计、直到今天比较常用的差压变送器和导波雷达液位计。

　　磁翻板液位计又称就地水位计，是为传统的一种水位测量方式，至今仍然是加热器的标准配置。磁翻板液位计利用浮力原理，根据加热器的设计温度、压力及水的密度，制造出满足工况条件的浮子。浮子装在和加热器相连的筒体中，筒体中的水位和加热器中的水位等高，而筒体内浮子漂浮在水面上，即代表水位的高度。浮子内的永磁铁通过磁耦合作用引起筒体外的小磁板翻转，通过小磁板两面颜的不同，来就地读取加热器中的水位高度。磁翻板液位计是一种稳定的测量技术，但它存在两大缺陷。一是测量精度不高。因为加热器中的温度和压力的变化，凝结水的密度也发生变化，根据阿基米德浮力定律f浮=ρgV，当凝结水密度变化时，浮子浸没在水中的体积也发生变化，因此浮子淹没高度的变化会影响到测量精度。二是就地水位计在初的时候没有远传信号。

　　浮筒液位计是上世纪80年代至本世纪初常用的加热器水位测量方式。因为浮筒液位计集成有信号转换器，所以能够提供远传信号。但是浮筒液位计也是基于浮力的原理，因此同样面临着测量精度差的问题。此外，浮筒液位计多数采用扭力管式测量原理，表头笨重且需要周期性的标定，给使用和维护带来了诸多不便。

　　图2  导波雷达液位计工作原理

　　随着差压变送器技术的发展和产品性价比的提升，差压变送器配合平衡容器成为本世纪以来较为常用的加热器水位测量方式。但无论是采用双室平衡容器，还是采用单室平衡容器，对于测点位置的选取和安装都有较高的要求。因为，低加汽测可能工作在负压工况下，所以测量值波动大，影响到生产人员的正确操。此外，差压变送器的测量原理是:ΔP=ρgh,为达到地测量，需要对密度、温度及压力进行补偿。

　　导波雷达液位计采用的是时域反射原理（TDR原理，Time Domain Reflectometry）。导波雷达的工作原理，是由表头高频脉冲发生器产生电磁脉冲波信号，该信号沿着导波杆（探杆）向下传送，当遇到比此前传导介质（如空气或蒸汽）介电常数大的液体表面时产生反射信号，用超高速计时电路测量出脉冲波信号从发射到接收的传导时间。传导时间与电磁脉冲波速度乘积的一半，即代表被测介质表面到导波雷达液位计过程连接处的距离；通过给定的容器高度减去距离，计算得出液位的高度，从而达到对液位的测量。

　　导波雷达液位计的测量原理及优点

　　时域反射理论模型早在1939年就已建立，初用于电信业查找电缆断点。上世纪90年代中后期，部分液位计厂家致力于将TDR技术应用于工业仪表，称之为导波雷达液位计。导波雷达液位计问世后，随即成为物位测量的一大利器。导波雷达液位计的测量结果和被测介质的温度、压力、密度、粘度、电导率和介电常数无关，可以用于测量液体、浆料和固体，也可以测出物位或某些工况下的液体界面。因此，当导波雷达液位计满足设计温度、压力、量程、精度、材质及安装位置的要求时，是一种理想的物位测量仪表，几乎可以取代大多数物位计。当然，导波雷达液位计也同样面临着一些使用的限性，如其典型精度为±3mm、对温度和压力耐受的限、当介质粘度高时在探杆上形成挂料、固体介质容易磨损并拉断探杆，以及容器内的搅拌影响探杆的安装等。

　　做为一种探杆和被测介质相接触的接触式物位测量仪表，导波雷达液位计的选型重点集中于探杆形式。为此，各导波雷达液位计厂家研发生产出不同的探杆形式，以满足各种工况的要求。如笔者所使用过的美国Magnetrol品牌的导波雷达液位计，就有多达22种探杆形式可供选择。

　　图3  单杆探杆信号轨迹图、通州探杆信号轨迹图、同轴探杆实物图、通州探杆实物剖面图

　　那么，如何选用合适的探杆形式呢？首先，需要考虑探杆对温度和压力的耐受。其次，需要考虑电磁脉冲信号在探杆上传播的轨迹。

　　单式探杆（单杆、单缆）上信号轨迹呈逐步发散的状态。在信号的轨迹范围内，可能会产生干扰信号影响到液位的测量。典型的干扰信号有安装管嘴，以及容器内的焊缝、焊渣和结构件等。同轴探杆的信号则集中在同轴探杆内。同轴探杆的结构是中间有一根实心金属杆（通常直径为8mm），电磁脉冲信号在金属杆上传播；其外侧是一根金属套管（通常直径为22mm），金属套管作为金属杆的屏蔽层，起到屏蔽外部的干扰信号及集中信号的作用，以提高信号的灵敏度，便于测量介电常数较低的介质。因此，采用同轴探杆可以不用考虑安装位置及容器内结构对测量带来的影响，是理想的一种探杆形式。同轴探杆的限在于，其量程受限，通常为6m左右，以及高粘度介质所形成的“搭桥”现象。

　　那么是不是说使用导波雷达液位计测量低压加热器液位，只需考虑到以上两点就了呢？实际上，还需要结合电厂低压加热器实际工况中存在大量蒸汽的特点。一是要考虑蒸汽的侵蚀作用对于探杆和表头之间密封部分的材质选择和制作工艺的考验。见图3红圆圈部分。依据笔者经验，选择应用业绩多、历经实践考验的品牌是产品的有效保障。二是需要考虑蒸汽工况下，电磁脉冲信号的传播在蒸汽中被衰减的情况。通常，导波雷达的测量原理可用以下公式来表示:

　　L=D – C0.t/2

　　L=液位高度

　　D=容器高度

　　C0=真空中的光速

　　t=发射信号和反射信号的时间间隔

　　在蒸气工况中，实际的液位以 L真来表示，实际的信号传播速度用C真来表示；仪表测量出的液位以L测来表示，那么:

　　L真=D – C真.t/2

　　L测=D – C0.t/2

　　因为C真L测。依据导波雷达液位测量值来控制凝结水的高度，所造成的实际影响是凝结水位过高，致使低压加热器内部分传热管被淹没在凝结水下，热交换效率下降，给水端差增大。

　　图4  7×S蒸汽探杆结构剖面图

　　通过实际的观察数据和相关的文献资料信息，在低压加热器的工况条件下，C真和C0之间的差异在2%~5%之间。因为C真受到蒸汽温度、压力的影响而不断变化，所以仅从改变仪表系数的方面来进行C真的修正，还是不能很好满足对测量准确度的要求。

　　对于C真进行实时的补偿，是导波雷达在蒸汽工况下能完成准确测量的先决条件。笔者所使用的Mangetrol导波雷达液位计采用了专利的蒸汽探杆，用于实时的C真补偿，其补偿的工作原理如下:

　　在蒸气探杆中，距离表头下方125mm处安装有一个蒸汽目标(Steam Target)，表头每秒会发送一个询问信号，该询问信号到蒸汽目标后被发射回表头的时间t问询被测量。此时，电磁脉冲信号在当前工况下的速度C真可以用以下公式准确计算出来:

　　C真=d/t问询，其中，d=125mm

　　获得C真后，导波雷达将以此值来进行真实液位值的计算，从而达到实时补偿的目的。

　　小结

　　综上所述，Magnetrol专利的蒸汽探杆，集成了同轴式、良好的蒸汽隔密封及实时蒸汽补偿的优势。同时，Magnetrol致力于同轴探杆的大规模推广，具有同轴探杆生产的规模优势，给电力行业用户带来了高性价比的产品。此外，Magnetrol专利的AURORA系列液位计，将磁翻板和导波雷达液位计集成为一体，提供了重要应用场合的现场和远传测量，减少了过程接口数量，避免了潜在泄露点，提高了使用维护的便利性。

　　导波雷达液位计是化学工业中的液位计。 从导波雷达发出的高频微波脉冲沿着感知单元(钢丝绳或钢棒)传播，遇到被测定介质，介电常数急变而引起反射，脉冲能量的一部分被反射。 发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。 导波雷达液位计是基于这个原理开发的。

　　导波雷达液位计的优点

　　1 .功耗低。 GWR输出给导波探测器的信号能量小，是正常雷达发射能量[1mW]的约10%约0.1mW]。 这是因为导波为从信号到液面的往返传输提供了有效的通路，使信号衰减保持在限度，能够测量介电常数低的介质液位，而且导波雷达的功耗小，所以采用回路电力而不是单独的交流电力，大幅度节省了安装费用。

　　2 .由于信号在导波中传播不受液面变动和罐中的障碍物等的影响，所以计量器接收的返回信号的能量相应强，约为发射的能量的20% (既定的0.02mW] )，而且返回信号中的干扰性杂波信号小，除测量信号外

　　3 .介电常数的变化对测量性能没有明显的影响。 导波雷达和普通的雷达一样，使用传输时间测定介质液位，从烃类[介电常数2~3]液体表面或水[介电常数80]面反射回来的时间相同，不同的只是信号宽度[强度]的不同。 普通雷达考虑介质的影响，比较回来的各种信号很难从杂波信号中检测出真液位信号，但是导波雷达只需要测量电磁波的传输时间，不需要信号的处理和识别。

　　4、光速的电磁波一定，不需要为了改变仪表范围而进行移动，不需要现场标定，只要在现场输入相关参数就可以使用。 多个仪表在检查台几分钟就完成了构成调整，构成时，需要连接24VDC的电源，提供每个罐的测定参数。

　　5 .介质密度的变化不影响测量，介质密度的变化影响浸渍在介质中的物体受到的浮力，但电磁波在导波中传播的影响没有。

　　6、雾和泡沫对测量没有影响，电磁波不会在空间中传播，雾不会引起信号衰减，泡沫也不会散射信号而失去能量。

　　7 .介质在导波上的沉积和污染对液位测量的影响小。 介质对探针的污染对测量液位的影响分为膜状污染和桥2种。

　　膜状污垢是液面水平下降时，高粘度液体或轻油浆在探针上形成的被复层。 由于这种污垢均匀地涂复在探针上，因此对测量几乎没有影响，但是架桥性污垢的形成会引起明显的测量误差，块状或条纹状的介质污垢附着在导波体上，或者桥接在两个导波体之间，在这一点上就能测量假液位。 导波雷达液位测量技术的进一步发展可以减少或消除这种测量误差。8、导波雷达水平计的价格基本上与其他常用的水平测量仪(例如，浮动水平计等)等同，远低于正常交流电力、电磁波在空间中传播的正常雷达水平计。

　　导波雷达液位计的功能特性

　　用导波雷达液位计测量液位是合适的方法

　　导波雷达液位计测量不受水箱形状的影响

　　导波雷达液位计不受介电常数、温度、压力、密度的影响

　　不受仓库表面变动、粉尘、蒸汽、泡沫的影响

　　导波雷达液位计的测量长度可以灵活改变，不需要标定

　　测定结果为高精度、再现性、高分辨率

　　测量范围是二十四米

　　适用介质温度范围-50 600

　　适用压力范围为40bar

　　导波雷达液位计有多种探针类型和材质

　　可以选择数字显示

　　导波雷达液位计的安装

　　1 )顶部直接安装，导波雷达的导波杆直接安装在容器的上端，安装方式有螺钉和法兰两种，一般插入容器内部的导波杆的长度在设计要求的测量范围内。

　　2 )安装测量筒，导波雷达的导波杆安装在测量筒的上端，测量筒连接到容器上，一般测量筒的侧方连接口的距离在设计要求的测量范围内。

　　导波雷达液位计原理

　　从波雷达发射的高频微波脉冲沿着探测单元传播，遇到被测量介质，介电常数急剧变化，引起反射，部分脉冲能量被反射回来。 所述发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。

　　在容器中存在两种不同的介质，上层介质的介电常数小，下层介质的介电常数大的情况下，当高频微脉冲沿探针向上层介质传播时，由于该介电常数小，所以少的能量在该层的界面反射，大部分能量在上层的因此，导波雷达是一种可以测量两种不同介质的接口，其测量条件是上层介质不导电，或者介电常数比下层介质小10以上。

　　Rosemount3301/3302       其他液位变送器23.5M       5.0mm316L       24VDC4-20mA(Hart)（mA）        液体

　　罗斯蒙特3300导波雷达液位和界面变送器

　　1. 罗斯蒙特3300在众多应用领域中，提供且的液位测量。

　　凭借高灵敏度和信号处理性能的导波雷达技术，罗斯蒙特3300系列通过一个变送器便能同时进行

　　液位和界面两种测量。3300系列现推出一系列型导波杆，设计用于即使在恶劣的过程环境下也

　　能进行测量。 二线制连接确保了安装简便经济。 其特点包括如下:

　　1.1 高温和高压导波杆用于要求高的液位测量领域。

　　1.2 多样的导波杆几乎可满足应用领域的需求。

　　1.3  多变量、环路供电的液位和界面变送器可减少储罐穿孔数目，并节省安装成本。

　　1.4  直接液位测量无需对温度、压力、密度、介电性能或导电性能的变化进行补偿。

　　1.5  简便易用的雷达组态工具使得设置简单，并通过波形图和记录工具提供诊断。

　　1.6  几乎不受粉尘、蒸汽、干扰物的影响。

　　1.7  坚固的模块化结构降低了运行成本，提高了性。

　　1.8 易于集成于现有设备中。

　　2. 产品技术规格

　　3.罗斯蒙特3300导波雷达变送器应用

　　在其它类型环路供电变送器无法胜任的一系列应用环境下，罗斯蒙特3300系列可提供而经济

　　的测量。

　　# 旁通管内的液位测量

　　导波雷达是在旁通管内进行测量的理想选择。它不受密度变化、旁通管组态的影响，且无活动部件，从

　　而可节省维护费用。这些优势使其更加方便，可替代浮筒液位计。

　　#  高温和高压(HTHP)应用

　　高温和高压液位测量不仅仅要求有更厚材料或具有更强冷却性能的常规变送器。这些应用环境要求变

　　送器的设计能够适应热胀冷缩的要求，具有的强度，并可微波信号的馈通.新型高压和高

　　温罗斯蒙特3300系列可与多种类型的导波杆配合使用，可应用于高达345bar的压力环境和高达

　　400℃的温度环境。

　　#  在液化气和液氨储罐中进行液位测量

　　液化石油气(LPG)等液化气和其它压力应用中，所要求的测量设备是免维修设备。无须打开储罐便可

　　对雷达头进行维护，因此在储罐打开受限的压力应用和挥发性应用环境下，罗斯蒙特3300系列为理

　　想选择。

　　#  对液体和浆液进行液位测量

　　在其它雷达变送器无法胜任的领域，罗斯蒙特3300系列依然可出地提供的数据。 变送器具有

　　高信噪比和沿导波杆聚焦的雷达脉冲，有利于降低回波干扰。

　　#  界面液位测量

　　多变量™ 罗斯蒙特3302是市场上一款环路供电变送器，可提供多液位测量。 由于具有的信

　　号处理性能，它在不同液体（诸如油、水等）的储罐内可同时测量顶面液位和界面位置。

　　#  筒仓内的固体测量

　　罗斯蒙特3301虽然是为液位测量设计而成，但是也可以适用于多种固体应用领域。

　　GDRD87-PNWAFCABAMB雷达物位计促销

　　Siemens导波雷达液位计SITRANS LG200 >> 是一种用于液体和固体的中短量程物位，物位/界面和体积测量的导波雷达变送器。它不受过程条件改变，高温和高压，蒸汽的影响。

　　西门子导波雷达变送器SITRANS LG200 优点

　　表头三个按键可实现设置；

　　精度高达2.5毫米。

　　测量包括泡沫在内的恶劣应用的物位和界面；

　　同轴管，单或双杆式和缆式探头适用大多数应用；

　　可用于高达430 barG的高压和427度的高温环境。

　　应用

　　SITRANS LG200 可以测量物位，体积和界面。主要针对中短量程应用，LG200 提供同轴，单或双杆式探头以及单或双缆式探头，量程可达22.5米。

　　SITRANS LG200 可在一些恶劣条件下进行稳定测量，比如腐蚀性蒸气，泡沫，饱和蒸汽，高黏度，填充/排空速度，低液位和变化的介电常数和密度。

　　西门子导波雷达变送器 SITRANS LG200 常规型号:

　　7ML13001AA110A00 7ML1300-1AA11-0A00

　　7ML13001AA110B00 7ML1300-1AA11-0B00

　　7ML13001AA111A00 7ML1300-1AA11-1A00

　　7ML13001AA111B00 7ML1300-1AA11-1B00

　　7ML13001AA120A00 7ML1300-1AA12-0A00

　　7ML13001AA120B00 7ML1300-1AA12-0B00

　　7ML13001AA121A00 7ML1300-1AA12-1A00

　　7ML13001AA121B00 7ML1300-1AA12-1B00

　　7ML13001AB110A00 7ML1300-1AB11-0A00

　　7ML13001AB110B00 7ML1300-1AB11-0B00

　　7ML13001AB111A00 7ML1300-1AB11-1A00

　　7ML13001AB111B00 7ML1300-1AB11-1B00

　　7ML13001AB120A00 7ML1300-1AB12-0A00

　　7ML13001AB120B00 7ML1300-1AB12-0B00

　　7ML13001AB121A00 7ML1300-1AB12-1A00

　　7ML13001AB121B00 7ML1300-1AB12-1B00

　　针对各种转矩管应用 SITRANS LG200 可更换式探头可以被安装在现有的旁通管以优化应用。

　　主要应用:电力、石油、化工、 采矿、钢铁、水泥、食品 、冶金、造纸、医、 纺织、、水利等领域。
