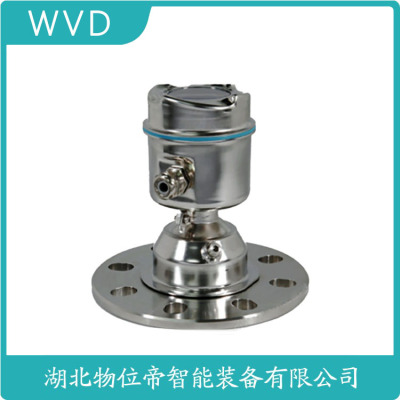

ZXLD-100M雷达物位计价格低的
液体储罐的高精度监测方案
相比超声波仪表，雷达料位计不受蒸汽、真空或压力（10MPa）影响。某原油储罐应用显示，26GHz雷达在ε=2.1介质中保持±3mm精度。两线制设计功耗<4mA，满足本安防爆要求（Ex ia IIC T6）。最新智能算法通过多点平均抑制液面波动，使动态误差降低80%。导波雷达（GWR）利用探杆穿透泡沫层，真实液位检出率>99%，特别适用于发酵罐等复杂工况。
随着许多新型液位计产品和技术的出现，原有的液位计检定装置普遍存在着准确度不高，安装方法不方便等问题，为此我公司经过大量调研液位计的工况环境、液位计产品的现状，以及现有的检定条件、检定方法，并综合国内市场上对液位计计量设备的要求，恒升伟业研制了一套液位计检定装置。
测量范围:可根据客户需求定制，量程可做到4000 mm（实验室层高至少为实测高度+600mm）。建议常用量程:（0-2000）mm、（0-2500）mm、（0-3500）mm等；
控制误差:±0.05 mm；±0.1 mm；±0.2 mm；±0.5 mm；±1 mm； 标准器准确度:光栅位移运动平台 ±0.02/0.05/0.1mm，±0.1mm ，钢直尺/钢卷尺±（0.1+0.1L）mm；
工作介质:水； 数字信号采集接口:RS232/RS485； 模拟信号采集类型:4～20mA、0～5V，精度:±0.02％、±0.05％； 位移控制精度:0.01/0.1mm；分辨率:0.01/0.1/1mm； 测量接口:侧装系列DN 20～DN 100（标准DN50，其它接口由用户提出，另外定制），顶装系列DN 50～DN 150（标准DN150 ，其他接口由用户提出，另外定制）。 控制速度:2米/10min 量程满足《JJG971-2019液位计检定规程》中的准确度等级，并满足液位计溯源要求。
1、主体部分:
主体部分采用不锈钢，对接液部分和密封部分采取防腐处理，外壳平光处理，
表面平光处理，有效刮花及油污残留主体部分主要由测量筒体，水箱，柜体等部件组成
8、软件部分
可实现预设参数自动测量
实现测量数据的自动采集、分析、计算与显示
可生成与打印记录、报告
能获知当前测量工作状态信息
液位计/变送器（磁翻板/磁致伸缩/电容式、投入式、射频/振动/音叉/超声波/导波雷达、钢带/玻璃管/玻璃板/外贴/视窗式、浮标/浮球/浮筒/浮子式等）
导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。导波雷达物位计 由电子装置对微波信号进行处理，***终转化成与物位相关的电信号。能量辐射水平低，该设备使用能量波的是脉冲能量波（频率一般比智能雷达物位计低）。一般脉冲能量波的***大脉冲能量为1mW左右（平均功率为1μW左右），不会对其他设备以及人员造成辐射伤害。
适用范围及特点
导波雷达物位计仪表用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。
导波雷达物位计具有以下特点
1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，***高测量温度可达800℃，***大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
2、防挂料:的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
主要技术参数
测量范围: 0---6米，缆式***大可达35米；
过程连接: 螺纹 或者法兰；
过程温度: -40 -250℃；
过程压力: -1.0- 60 bar；
工作频率: 1.8GHz；
响应速度: ≥0.2s（根据具体情况而定）
重 复 性: ± 3mm ；
分 辨 率: 1mm ；
电流信号: 4～20mA/HART；
精度:
通讯接口: HART 通讯协议 ；
电源: 24V DC(+/-10%) /波纹电压:1Vpp；
耗 电 量: max22.5mA ；
防爆认: Exia II CT6 ；
外壳保护等级: IP68；
两线制接线: 供电和信号输出公用一根两芯线；
电缆入口: 两个M20ⅹ1.5（电缆直径5 … 9mm）。
型号规格
DCRD
代号
C1
8㎜缆式探头/不锈钢（***大量程35m、-40~250℃）
探头型式及材料
C2
10㎜杆式探头/不锈钢（***大量程6m、-40~250℃）
C3
同轴管式探头/不锈钢（***大量程6m、-40~350℃）
0
螺纹连接
过程连接
1
标准法兰
0
一体化（普通型）
电子部件相关
1
分离型（3m电缆）
2
其他
P
普通型
防爆选项
I
本安型
1
现场显示
显示及编程器
2
编程器
3
现场显示+编程器
4
无
X
客户的要求:如防爆外壳、量程等
其他选项
ZXLD-100M雷达物位计价格低的
在如今工业发展四处蔓延遍布到很多城市，许多城市都在慢慢变成工业型城市，为了工作效率大都换成了大家伙的机器，街上真的随处可见都是大仪表，现在的工业仪器许多都做的笨重，只讲究实用性而不考究外观，而今天我带来的一个工业仪器外观比较可爱，小小一个仪器作用确是很多大仪器所不能及的。

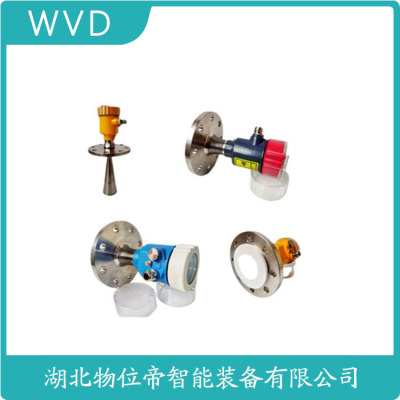

如下图。
这个长得很像那个一说谎话就变长鼻子的匹诺曹，它有一顶绿的帽子，尖尖的鼻子，深邃的黑眼睛，别看它小，它应用的行业场景很多，水泥、电力、冶金、石油、化工、煤炭、食品等行业。适用于液体、浆液、带蒸汽液体以及低介电常数介质、带搅拌的储罐和过程容器以及固体料仓。
它应用这么多，那么它的原理到底是什么呢？
雷达液位计啊，它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。
雷达液位计对化工机电有什么用处呢？这就得看它的特点了。
雷达液位计具有以下六点特点:
1、通用性:可测量液位及料位，可满足不同温度、压力、介质的测量要求。
2、免维护:测量过程无可动部件，不存在机械部件损坏问题，不需要过多维护。
3、准确:测量多样化，使测量准确，测量不受环境变化影响，稳定性。
4、不受真空、烟尘、蒸汽、惰雷达液位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。所以能在化工行业常被使用到。
好啦，关于这个可爱的“小人”身上藏了这么多好处就讲到这里啦，导波雷达液位计对工业行业的这些好处，你get了吗？
测量原理 通过浸入过程介质的导波杆引导低功率、纳秒级微波脉冲，进行液位物位测量。当微波脉冲抵达具有不同介电常数的介质时，部分能量被反射回变送器。 变送器利用次反射的余波测量界面位置。在上层产品表面未被反射的部分微波继续向下直达下层产品表面然后也被反射回来。其波速取决于上层产品的介电常数。发射脉冲与反射脉冲之间的时间差被换算成距离，由此计算出总体液位或界面位置。反射强度取决于被测产品的介电常数。介电常数值越高，反射强度越大。
导波雷达技术的优势高度、的直接液位测量，无需对变化的过程条件（如密度、导电性、粘度、pH、温度和压力）进行补偿。无活动部件、无需重新标定，将维护工作减到少适用于蒸汽、粉尘、湍流和泡沫工况适用于几何形状复杂或存在干扰物的小型储罐，而且不受旁通管机械设计的影响由上而下的安装方式可大程度地降低泄漏风险
高度的应用灵活性
5300 系列的特性能更优，适用于更多应用；适用于大多数液体和固体的液位/物位应用，以及液体界面位置测量应用；实现多方面，其中包括过程容器、控制和，即使是具挑战性的应用场合也能妥善处理，十分；可广泛选择材料、过程连接件、导波杆类型和配件；通过多种选项，您可以找到适合现有旁通管的产品或带有罗斯蒙特 9901 高品质旁通管的完整组件；动态蒸汽补偿选项自动对蒸汽空间介电常数的变化进行补偿。
佳性能与正常运行时间的直接切换技术 (DST) 与导波杆末端探测 (PEP) 可提高测量能力和性；能够将单管导波杆用于长测量范围、障碍物和低介电常数场合，确保在更多应用（如粘性介质）中具有性；对于具有挑战性的应用场合（如塑料颗粒和易沸腾的烃类产品），导波杆末端探测提供备份功能；智能电流接口具有更稳定的微波和 EMI 性能，可使外部干扰造成的影响小。
设计坚固，性高无与伦比的重型导波杆解决方案具有多层保护，可用于端温度和端压力；回波逻辑和智能软件功能具有更佳的能力，可跟踪表面，检测整个容器的状况；防溢罐保护和集成系统 SIL3 适用性均经过第三方认；电子部件和电缆连接位于单独的隔室中，操作更，并且更能受潮；带有验反射器，可轻松验变送器，检测高液位条件；
技术规格液体和半液体液位，和/ 或液体/ 液体界面，或固体物位；5301 型用于液位或全浸没界面测量；5302 型用于液位和界面测量；5303 型用于固体物位测量；微波输出功率额定 300 μW，大 45 mW；湿度0 - 100％ 相对湿度；启动时间小于 40 秒；输出:两线制， 4—20 mA。将数字过程变量叠加在 4-20 mA 信号上，符合 HART 协议的主机都可调用。HART 信号可用于多站模式。
0引言污水处理工程一般包含污水预处理系统、生化处理系统、污泥处理系统三部分。污水预处理系统主要由进水泵、粗细格栅、砂水分离器等构成;生化处理系统是污水处理的核心,一般含沉淀、絮凝、厌氧、缺氧、好氧等工艺流程;污泥处理系统由污泥浓缩池、污泥脱水机等组成,包括污泥匀质、浓缩、脱水、处置四道基本工序。涉及液位(差)、流量、压力、温度、浓度(含PH、溶解氧等)、浊度等多种工艺参数的测量。其中液位测量占很大比重,在各个工艺阶段几乎都有液位检测点。测量介质包含水和溶液两种。溶液是指用于改善污水水质的溶液如:酸、碱等,一般纯溶液于储罐中贮存,混合溶液存于带搅拌器的混凝土池内。毋庸多言,水作为污水处理的对象,对其液位的检测数量是多的。相对其它工艺流程,污水处理工程的水位测量有它自身的特点:1)测量介质一般是含泥沙、油污等多种无机、有机污染物的污水,大多存于室外敞口池中;2)生化处理系统使用气浮工艺的水面上多存在泡沫;3)调节池、浓缩池等都设有搅拌器。相对于其他种类的测量仪表,适合污水处理工程使用的液位仪类型众多。有接触和非接触测量两类,涉及包括差压式、浮力式、电学式、声学式等多种测量原理的液位计。这对仪表的选择提供了很大空间,同时也带来了合理选型的难度。本文以实际使用普遍,数量多的磁翻板液位计、投入式液位计、超声波液位计和雷达液位计为例,结合原理,总结实际工作中液位计选型、安装、使用和维护的经验。1磁翻板液位计1.1测量原理磁翻板液位计主要基于浮力和磁力原理。带有磁体的浮子(简称磁性浮子)在被测介质中的位置受浮力作用影响。液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱(也称为磁翻板)的静磁力耦合作用导致磁翻柱翻转一定角度(磁翻柱表面涂敷不同的颜),进而反映容器内液位的情况。1.2优缺点及注意事项1)显示清晰、读数直观,方便现场监控。2)一般选用带远传功能的磁翻板液位计,不需多组液位计组合,即可同时实现现场和操作室监控,设备开孔少。
3)测量介质脏污时,易堵。根据介质情况,应定期清洗主导管,清除管内沉积杂质。建议配套排污阀方便检修。若测量介质含腐蚀性时,须选用耐腐蚀的产品。4)如图1示,通常情况下,工艺与仪表的设计、维护以法兰为界,因此,须注意液位计法兰与工艺接管法兰配对。另外,液位计根部阀V1、V2属工艺选型或由储罐配套。为液位计检修时,不影响生产,V1、V2选用产品,故在储罐设计或采购时,仪表须向工艺提出要求。1.3使用位置在污水处理工程中多选用侧装式的磁翻板液位计,常用于需现场和操作室两地监控的位置,如酸罐、碱罐、部分罐液位检测。2投入式液位计2.1测量原理基于所测液体静压与该液体高度成正比的原理,采用多晶硅、陶瓷或电容压力传感器,将静压转成电信号。一般由直接投入液体中的、用于放大、校正、补偿、结果显示的变送器和导气或连接电缆(传感器与连接)三部分组成。2.2优缺点及注意事项1)结构简单,价格较便宜。2)传感器直接投入被测液体内测量,因此不受介质起泡影响。3)由于传感器与变送器间为柔性连接,仪表贮存及运输方便,尤其在大量程的液位测量中,其优势更突出。安装方便,只需将传感器直接投入被测液体,即可实现测量。4)水流冲击、摩擦振动(尤其是与液位变化同方向的振动)等因素会改变投入式传感器在液体中的位置,进而影响测量值,所以好将液位计安装于水流相对平稳的地点。受现场条件制约,无法避免时,好将传感器置于隔离管中安装或选择其它种类的液位计。图2为加装隔离管的投入式液位计在某调节池中的应用示例,使用隔离管避免了因搅拌器工作引起的水流冲击,了测量的正确率。5)使用于水质过差的环境时,传感器套孔易被污泥堵塞,导致测量值失真,需酌情定期清洗维护。为减少套孔被污泥堵塞的概率,建议将其安装于离池底大于100mm的位置,并使用隔离管。6)使用寿命较短。使用一段时间后,易出现零点或量程漂移,现场校准有难度。2.3使用位置虽然投入式液位计存在使用寿命较短,传感器易堵等缺点,但由于它在价格和安装维护方面的优点,尤其是价格方面,一般仅千元左右,相对于后文提到的超声波、雷达液位计一般需万元左右,有较大优势,目前仍是污水处理工程测量敞口容器液位使用较多的液位计之一。在上清液集水池、清水池、滤池等水质相对较好的工艺流程中使用时,寿命较长,几乎免维护。可以使用在水质差的环境中,但不适合池底淤泥层过厚的池内使用。加装隔离管后可应用于部分带搅拌器的调节池、浓缩池等。
3超声波液位计3.1测量原理超声波液位计是利用回波测距原理的非接触式仪表。回波测距原理又称行程时间或传播时间(TOF,Time ofFlight)测量原理。它是通过一个可以发射能量波(一般为脉冲信号)的装置发射能量波,能量波遇到障碍物反射,由一个接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对能量波信号进行处理,转化成与物位相关的电信号。利用超声波作为能量波的液位计即是超声波液位计。其测量原理如图3示。液位高度计算公式如下:
其中,C为超声波在空气中的传播速度;t为超声波由液位计到水面往返一次的时间。由公式可见,液位高度受超声波传播速度的影响。而超声波是利用气体(大多数情况下是空气)作为传播介质,空气的压力(真空度)、温度、湿度、气流等变化会改变超声波传播速度。例如,超声波速度与温度的近似公式为:C= C0+ 0.607× T式中,C0为零度时的声波速度332m/s;T为实际温度(℃)。可见,温度变化会产生液位测量误差。超声波液位计的超声放射及接收装置均安装于同一探头中,这就决定了只能在发射引起的传感器余振基本消失后,接收装置才能检测反射回波。另外,超声发射是以脉冲方式进行,而脉冲具有一定的时间宽度,因此,在超声发射到余振基本消失的这段时间t'内,液位计不能正常工作,这段时间对应的液位
B称为盲区,如图3示,被测的高液位如进入盲区,仪表将不能正确检测。盲区大小取决于发射装置的功率。一般而言,发射装置功率越大,发射频率就越低,余振衰减时间越长,盲区也就越大。3.2优缺点及注意事项1)具有工作、精度高、使用周期长、免维护的特点,并具有相对的价格优势。2)在污水处理工程中,多可选用一体式液位计,安装简便。3)回波反射产生的干扰回波和假回波,可通过软件来排除,但有效回波强度也同时被衰减。因此,设计选型时,要考虑衰减因素,选择量程要留有一定的余量。4)为了尽量减少干扰回波,安装位置要尽可能选择液面平稳的位置,同时远离扶梯、检修通道、进水口、出水口、搅拌器,尽可能与池壁保持较远的距离。在探头规定的波束发射角下,锥形波束在测量液面上的投影,不与容器壁及其它能反射声波的构件接触。在避开盲区的前提下,尽量贴近高液面安装,以减少池壁回波的干扰。为获得尽可能强的回波,要探头与被测界面垂直。5)首次投运,须对仪表进行使用位置、介质特性、工艺条件等内容的设定,完成空程、满量程校正。利用配套软件进行回波曲线检查,抑制干扰回波。建议在有条件的情况下,在池壁上分别标注液位满量程的20%、50%、95%、三点,以方便今后维护和校验。6)为避免因压力、温度等特性变化而产生的液位误差,应选择有温度补偿的产品。7)泡沫是声波反射不充分的表面,会吸收一部分或是的声波脉冲能量,减少或是消除回波信号。因此,在被测液面存在泡沫的场合,不能使用。但在泡沫较轻,盲区允许的情况下,可通过加大液位计的功率,来实现测量。
3.3使用位置超声波液位计不能使用在测量工况变化剧烈或真空的场合,但污水处理工程一般不存在上述情况,这一优势使超声波液位计在污水处理工程中得以广泛应用。除了不能使用在有大量泡沫、液位波动剧烈的地方外,几乎可在污水处理的各个工艺流程中广泛使用,用于测量水池液位、液位差等。4雷达液位计4.1测量原理超声波、雷达液位计都是利用回波测距原理的仪表。利用电磁波作为能量波的液位计即是雷达液位计,又称微波液位计。雷达液位计按结构可分为天线式和导波式。天线是通过天线发射和接收电磁波,其结构与超声波液位计为相似,都属于非接触式仪表。导波式是微波液位计的一种变型,英文名称是Time DomainReflectometry(时域反射法)或简称TDR,也俗称导波雷达,通常采用脉冲波方式工作。与微波液位计不同点在于微波脉冲不是通过空间传播,而是通过一根(或两根)从液位上方伸入、直达容器底的导波体传播。导波体可以是金属硬杆或柔性金属缆绳。微波脉冲沿杆或缆的外侧向下传播,在被测液面上被反射,回波被天线接收,由发射脉冲与回波脉冲的时间差即可计算出传播距离。低频雷达具有较大的波束角和较长的波长,使之在有液面扰动或搅拌的情况下能提供好的回波曲线。但其较大的波束角制约了使用范围。为弥补这一缺陷,在实际产品中,低频雷达多与导波管结合。也就是说,一般导波雷达液位计多使用低频雷达。4.2优缺点及注意事项由于雷达液位计与超声波液位计在测量原理上相同,本文3.2中1～ 5同样适用于雷达液位计。但由于雷达液位计的性,和超声波液位计相比较,还有以下特点:1)由于微波(电磁波)传播不依赖介质,所以雷达液位计不受介质特性如压力、温度、真空度等影响,所以测量精度较超声波液位计高。可以使用在工况变化较大或有蒸汽等超声液位计不能正常工作的场合。2)微波(电磁波)以光速传播,使得雷达液位计测量更灵敏,刷新速度更快。
3)表1示出了不同特性的泡沫,对微波、超声波信号的不同影响。由于污水处理工程液位测量所涉几乎全是湿性泡沫,所以雷达液位计可代替超声波液位计在液面有泡沫的场合使用。4)使用导波雷达,可在带搅拌、液面扰动等复杂工况或安装空间有限的场合实现测量。导波雷达液位计安装在有搅拌器的液体中,若液体流速过快,建议将导波管末端固定,以减少导波管受力。5)部分产品配套有智能软件,可实现不规则池底的液位测量。6)雷达液位计比超声波液位计价格稍贵。4.3使用位置由于雷达液位计在有泡沫、带搅拌的测量场合具有优势,它弥补了超声波液位计在上述方面的不足。可以说,雷达液位计适合在污水处理的各个工艺流程中使用,测量水池液位、液位差。5结语是污水处理工程不可缺少的重要仪表。它种类繁多,根据介质和现场条件的不同,各类液位计各具优势,形成一个多元化的面。要找到适合的产品,只有在液位计选型、安装时,根据各液位计的特点,从测量介质、安装位置、仪表精度、价格、使用寿命、维护成本等多方面综合考虑。随着劳动力和生产成本的不断提高,仪表高精度、免维护性在仪表选型中所占的比重也随之不断增加。因此,在仪表采购成本允许的情况下,建议尽量选择精度佳、免维护的仪表。相对于磁翻板液位计和投入式液位计而言,超声波、雷达液位计更符合上述要求。随着电子技术及制作工艺的不断提声波、雷达液位计的价格会不断下降,性能会不断提高,数量会不断增多。
BFRD701
BFRD702
BFRD703
BFRD700系列导波雷达物位计
应用:液体和固体料位连续，测量量程30米。
BFRD701-缆式探头:主要用于固体料位及液体料位的测量，量程30米。
BFRD702-杆式探头:主要用于液体料位，量程6米。
BFRD703-同轴探头:主要用于测量介电常数较低的液体，量程6米。
概述
BF系列导波雷达液位变送器运用了TDR（时域反射原理）技术，TDR 发生器产生一个沿导波杆或缆绳传送的电磁脉冲波，当遇到比先前传导介质（空气或蒸发汽）介电常数大的介质表面时，脉冲波会被反射。用超高速计时电路来计算脉冲波的传导时间，从而达到稳定的液位测量。
BF系列导波雷达物位变送器是取代浮筒变送器和射频导纳（电容）液位变送器的更新换代产品。它与浮筒变送器相比不受介质比重的影响，与射频导纳（电容）液位变送器相比不受介电
常数变化的影响。不需要现场校调，只需输入物位数据进行组态即可，是现有的一种物位测量仪表都无可比拟的优点。
BF系列导波雷达液位变送器是针对复杂的物位工况而设计生产的，信号通过导波杆传播，而不是通过空气传送，导波杆上的空气和凝结水不会影响性能，可测量介电常数低至1.4 的介质（如丁烷）。并且不受压力、温度、密度的限制。
特性及优势
测量不受下列因素影响:
液体的密度，固体物料的疏松程度和温度
加料时的粉尘和液体表面的泡沫对测量无影响
同轴杆式探头的测量不受罐体及安装短管的内部结构的影响
探杆和缆式探头可以更换
安装指南
下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体管式探头只适用于液体物体。
安装位置:
尽量远离出料口和进料口。
对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
建议安装在料仓直径的1/4处。
缆式探头或杆式探头里罐壁距离不小于50厘米。
探头底部距罐底大约30mm。
探头距罐内障碍物距离不小于300mm。
.
特点:
可以测量介电常数大于等于1.4的介质。
一般用于测量粘度≤500cst而且不容易产生粘附的介质。
量程可以达到6米。
对蒸汽和泡沫有很强的抑制能力，测量不受影响。
对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。
接线方式
缆式探头的固定
如果缆式探头距离罐壁小于50厘米或有可能碰到罐壁上时，缆式探头的末端需要固定在罐底。
为了避免缆式探头在下料时过度受力，用户需将缆绳底部固定在罐底，固定时，应该尽量让缆绳保持一定的松紧度。选择缆式探头时应比实际距离稍长一些。
仪表尺寸
技术参数
参数: 工作频率:100MHZ-1.8GHZ
测量范围:缆式:0 - 30m；杆式、同轴式:0 - 6m
重复性:±3mm
分辨率:1mm
采样:回波采样54 次/s
响应速度:>0.2S（根据具体使用情况而定）
输出电流信号:4 - 20mA
精度:
通讯接口: HART 通讯协议
过程连接: G1-1/2 (BFRD701、BF-802)
法兰DN50，DN80，DN100，DN150(BF-803)
过程压力: 2Mpa
电源: 电源:24VDC(±10%),纹波电压:1Vpp
耗电量:max 22.5mA
环境条件: 温度-40OC～+100OC
外壳防护等级: IP68
两线制接线: 仪表供电和信号输出共用一根两芯导线
电缆入口:2个M20*1.5(电缆直径5----9mm)
