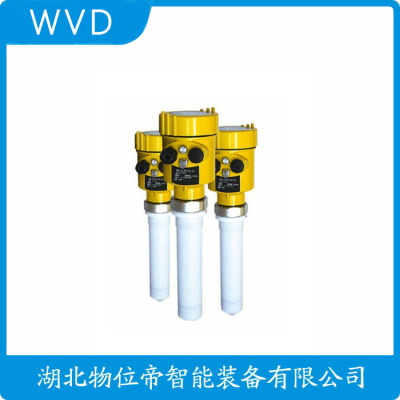

HGMW-68 雷达料位计厂
防爆安全认证与防护等级
化工领域需满足ATEX/IECEx防爆认证，隔爆型（Ex d）外壳可承受内部1.5MPa爆炸压力。本安型（Ex ia）设计将回路能量限制在1.2W以下，适用于Zone 0区。传感器整体防护等级达IP68，可短时浸入10米水深。某海上平台应用案例显示，通过SIL3认证的冗余传感器系统，平均无故障时间（MTBF）超过15年。最新光纤传感技术彻底消除电火花风险，已应用于氢气储罐监测。
《导波雷达液位计基本介绍.ppt》由会员分享，可在线阅读，更多相关《导波雷达液位计基本介绍.ppt（15页珍藏版）》请在一课资料网上搜索。
1、曲其森 2014年11月9日,导波雷达液位计基本介绍,塔北项目部开发作业部,汇 报 提 纲,一、设备概述,规格型号:TRD33-IBFPSMAVB-L3600 技术参数: 电源:24VDC 输出信号:4-20mA 环境温度:-40-70 工作压力:0-4MPa 通讯接口:HART通讯协议 生产厂家:中环天仪股份有限公司,罗斯蒙特导波雷达液位计是一种智能型液位计，由于其设计合理且适应性强而被广泛应用于炼油化工企业。这种液位计有多种规格形式，主要分为导波杆式、缆绳式两种,一、设备概述,杆式和缆式的区别,汇 报 提 纲,二、结构及工作原理,导波杆长1000mm（即表头法兰距导波杆末端的距离），正压取
2、压口距离导波杆末端100mm，正压取压口距离负压取压口600mm，负压取压口距离表头法兰300mm,1、基本结构,二、结构及工作原理,2、工作原理,导波雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度,二、结构及工作原理,2、工作原理,即电磁波由雷达液位变送器天线发射，通过导波体向下传递，到达被测介质表面反射后，再被变送器天线接收。电磁波从发射到接收的时间与到达物位的距离成正比，其关系如下: D=CT/2 式中: D天线到液位的距离； C电磁波传播速度； T电磁波运行时间。 因空罐的距离E已知，则液位L为:L=E-D,汇 报 提 纲,三、设备使用的优缺点,汇 报 提 纲,四、运行维护重点注意事项,检查灌顶雷达液位计的油位满高设定值与PLC程序中液位设定值是否一致； 要检查雷达液位计自身显示是否有问题，通过计算，如果核对油罐即时液位值所输出的即时电流值不准确，就说明雷达液位计本身是存在问题的，就要对其进行其他内部参数设定进行深层次的检查； 检查信号传输线是否有问题,汇 报 提 纲,五、常见故障判断及处理措施,汇报结束， 敬请各位领导批评指导
中盐红劲典生态科技有限公司-导波雷达液位计-********-中盐红劲典生态科技有限公司-采购公告
项目编号:CGXM--**********
企 业: 中盐红劲典生态科技有限公司
项目类型: 询比价采购
项目所在地:**省***经济开发区**岗三砖北路中盐红劲典生态科技有限公司
一、采购物资
序号
物料编码
物料名称
规格
型号
计量单位
数量
备注
*
**********
导波雷达液位计 LN=****mm
LN=****mm
-
台
*.*
导波雷达液位计要求:品牌:沪通 型号:HPLD-**** 带探测杆，杆长*.*M
二、供应商资格条件
（一）基本条件
*.参与供应商是在中华人民**国境内注册的具有独立承担民事责任能力的法人或其他组织；
*.本次采购项目不接受联合体参与。
（二）其他条件
*. 经营模式:生产厂家或经销批发
*. 发票要求:开增值税发票， 报价含**%增值税及运费
*. 交货时间:合同签订后按需方要求*日内交货，样式见附件
*. 付款方式:货到验收合格，**%专票到**日付款
*. 产品要求:供方按要求执行国标标准供货，报价货物均附合格，说明书及送货单
三、评审规则
综合评分法
四、费用收取
金收取方式:联系项目负责人
金金额:*.*
标书费:*
五、报价须知
（一）报价截止时间:****-**-** **:**
（二）报价方式:
*.登录“中盐电子采购系统（chinasalt.china-tender.com.cn）”，点击“供应商”按钮登录，在公告信息中查看、报名、报价。
*.采购文件及附件获取:本项目不提供纸质采购文件及附件，参与本项目的供应商报名后，在项目界面右上角“公告附件下载”中下载相关文件；
*.供应商需完整填写报价信息，并按项目要求上传相应资料的扫描件，须在报价截止时间前提交报价。
六、其他说明

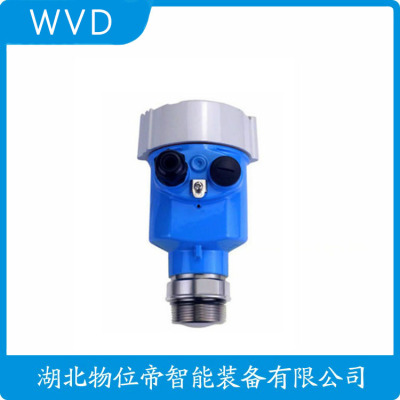

HGMW-68 雷达料位计厂
雷达物位计属于通用型雷达液位计，它基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲在空间以光速传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
测量方法:
雷达物位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的部分脉冲被反射形成回波并沿相同路径返但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的至少100mm。对于过溢保护，可定义一段雷达液位计距离附加在盲区上。小测量范围与天线有关。随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。回到脉冲发射装置。
测量原理:
雷达物位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
雷达物位计的维护:
雷达液位计主要由电子元件和天线构成，无可动部件，在使用中的故障少使用中偶尔遇到的问题是，贮槽中有些易挥发的有机物会在雷达液位计的喇叭口或天线上结晶，对它们只要定期检査和清理即可，维护量少。
在日常维护中，可以用PC机远程观察反射波曲线图，对于后来可能新产生的干扰波，可以利用液位计有识别虚假波的功能，除去这些干扰反射波的影响，准确测量。
导波雷达液位计是接触式物位测量，采用时域反射技术（TDR）电子单元发射微波脉冲沿着导波杆（缆）传播，当接触被测介质时，产生反射信号由电子部件接收，计算发射到接收的间隔时间，转换为被测介质的距离。导波雷达液位计测量原理如图1所示。通过测量发射脉冲与反射脉冲的时间差，并通过以下公式即可计算出被测物质到仪表法兰的距离:2D=Ct （1）
式中:C为光速；T为发射脉冲与反射脉冲时间差；D为空间距离。
根据设定的满罐和空罐位置，通过以下公式即可计算出物料高度并输出4~20mA电流:
物料高度:L=E-D （2）
输出电流:Io=4+L×16/E （3）
式中:L为物料高度；E为量程。
导波雷达液位计适合测量液/液界面，如油水界面，油与水、油与酸、低介电的有机溶剂（甲苯、苯、环己烷、己烷、松节油和二甲苯）和水或酸。测量液/液界面应注意以下几点:
（1）介电常数较低的介质位于上部。
（2）两种液体的介电差异不低于10。
（3）上层介质的介电常数是已知的，该参数可在现场确定。
（4）上层介质的大厚度取决于其介电常数。
（5）上层介电常数下限＜3，下层介电常数上限＞20。
（6）可同时进行液位测量和界面测量。
导波雷达液位计可用在几何尺寸小的容器，也可用在旁通管和各种尺寸的储罐，适用于测量多种粉尘和谷物等。导波雷达液位计测量特性:
（1）无可活动机械部件，维护成本低。
（2）安装方便，支持罐顶安装或旁路管顶部安装。
（3）适用于液面、界面和粉末状或小颗粒状固料的物位测量。
（4）不受介质密度和pH值等物理参数变化的影响且无需进行补偿。
（5）适用于高温、低温、蒸汽和高压场合。
导波雷达液位计使用过程中微波沿导波管向下传导，尽量避免导波杆周围出现金属干扰或物料堆积的情况发生。导波雷达有的诊断功能，具有检测导波杆聚积物的能力。导波雷达液位计的结构由3个部件组成，即雷达变送器、过程密封件和导波杆。过程密封件和导波杆使得低能脉冲微波以光速沿其向下发送，在导波杆与物位（气/物、气/液或液/液界面）的交点通过导波杆被反射回雷达变送器。雷达变送器接收导波杆的测量信号，然后对这些信号进行处理并提供稳定的输出信号。
嘉可仪表JK系列雷达液位计种类，主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。
NIVELCO 导波雷达液位计是测量液位的方法；导波雷达液位计测量不受罐体形状的影响；也不受介电常数、温度、压力与密度的影响；导波雷达液位计的测量长度可以灵活变更，无须标定；测量结果具有高、可重复性、高分辩率；NIVELCO导波雷达液位计的测量范围可达24米，适用的介质温度范围-50℃∽＋250℃，适用的压力范围40bar；导波雷达液位计有多种探头类型和材质可供选择；数字化显示可供选择。
导波雷达液位计的技术参数如下:
液体:量程小于15m时，±5m；量程大于15时，测量值5m±0.05%
温度飘移 0.01%/℃
重复性 2m
介质温度-50～250℃
法兰温度-30～200℃/-30～150℃爆型
环境温度-30～60℃/-30～5℃爆型
耐压 40bar
表头显示 LCD可选
标准输出 4～20mA/HART
故障诊断输出 2mA
供电 18～35VDC/小于28VDC爆型
外壳材料铸铝还氧涂层
护等级 NEMA（IP65）
爆 ATEX II 1G 或II 1/2 D T 100℃EEX ia II C T6.。。T3或EEX ia II B T6.。。T3
重量 2Kg（无探头）
HGMW-68 雷达料位计厂
导波型雷达液位计报价
特点
1.可以测量介电常数大于等于1.4的介质。
2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
3.杆式雷达大量程可以达到6米。
4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。
5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。
<测量范围可达24米
<适用的介质温度范围为-50℃∽+250℃，适用的压力范围高达40bar
<有多种探头类型和材质
<数字化显示
导波雷达液位计应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等。
导波雷达液位计的技术优势:雷达液位计对液体、颗粒及浆料连续物位测量。雷达液位计的测量不受介质变化、温度变化、惰性气体及蒸汽、粉尘、泡沫等的影响。雷达液位计的精度为5mm，量程60米，耐250度高温、40公斤高压，雷达液位计适用于爆炸危险区域。
导波雷达是基于时间形成原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
导波型雷达液位计报价
性能参数
