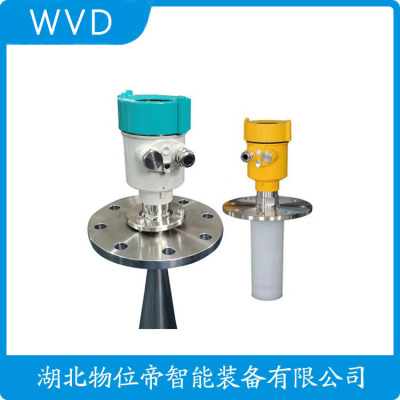

PWRD82-FAHSAPEABF2XLMV雷达液位计电话
安装规范与测量精度保障
传感器安装应避开进料口，最小盲区为0.3-0.5m（视型号而定）。喇叭天线与罐壁距离＞200mm，倾斜度＜3°以确保波束垂直。某溶剂储罐实测显示，5°安装倾斜会导致1%的满量程误差。导波雷达的探杆需保持垂直，每米弯曲度＜1mm。最新电子水平仪集成设计可实时显示安装角度偏差，辅助调校精度达0.1°。定期校准建议采用靶板法，在空罐状态下验证参考距离误差应＜0.05%FS。
产品简介
雷达物位计 FB8310雷达物位计
产品概述
FB8310系列传感器是***的雷达式物位测量仪表，测量距离***大35米,可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4～20mA模拟信号。
应用
采用***的非接触式测量
采用其稳定的材料制造
测量液体、固体介质的物位
可以测量介电常数＞1.8的介质
测量范围0～20m(可以扩展到35米)
采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输
4～20mA输出或数字型信号输出
分辨率1mm
不受噪音、蒸汽、粉尘、真空等工况影响
不受介质密度、粘稠度和温度的变化的影响
过程压力可达40bar
过程温度可达250℃

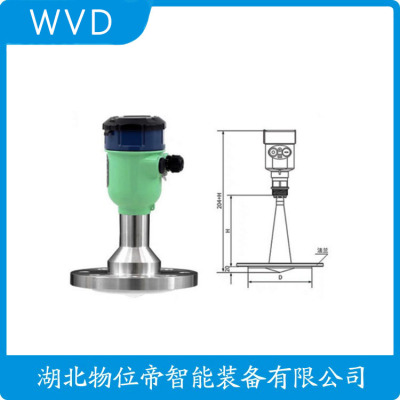

PWRD82-FAHSAPEABF2XLMV雷达液位计电话
《导波雷达液位计基本介绍.ppt》由会员分享，可在线阅读，更多相关《导波雷达液位计基本介绍.ppt（15页珍藏版）》请在一课资料网上搜索。
1、曲其森 2014年11月9日,导波雷达液位计基本介绍,塔北项目部开发作业部,汇 报 提 纲,一、设备概述,规格型号:TRD33-IBFPSMAVB-L3600 技术参数: 电源:24VDC 输出信号:4-20mA 环境温度:-40-70 工作压力:0-4MPa 通讯接口:HART通讯协议 生产厂家:中环天仪股份有限公司,罗斯蒙特导波雷达液位计是一种智能型液位计，由于其设计合理且适应性强而被广泛应用于炼油化工企业。这种液位计有多种规格形式，主要分为导波杆式、缆绳式两种,一、设备概述,杆式和缆式的区别,汇 报 提 纲,二、结构及工作原理,导波杆长1000mm（即表头法兰距导波杆末端的距离），正压取
2、压口距离导波杆末端100mm，正压取压口距离负压取压口600mm，负压取压口距离表头法兰300mm,1、基本结构,二、结构及工作原理,2、工作原理,导波雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度,二、结构及工作原理,2、工作原理,即电磁波由雷达液位变送器天线发射，通过导波体向下传递，到达被测介质表面反射后，再被变送器天线接收。电磁波从发射到接收的时间与到达物位的距离成正比，其关系如下: D=CT/2 式中: D天线到液位的距离； C电磁波传播速度； T电磁波运行时间。 因空罐的距离E已知，则液位L为:L=E-D,汇 报 提 纲,三、设备使用的优缺点,汇 报 提 纲,四、运行维护重点注意事项,检查灌顶雷达液位计的油位满高设定值与PLC程序中液位设定值是否一致； 要检查雷达液位计自身显示是否有问题，通过计算，如果核对油罐即时液位值所输出的即时电流值不准确，就说明雷达液位计本身是存在问题的，就要对其进行其他内部参数设定进行深层次的检查； 检查信号传输线是否有问题,汇 报 提 纲,五、常见故障判断及处理措施,汇报结束， 敬请各位领导批评指导
**分公司导波雷达液位计等物资采购（S）变更询价公告
采购编号:HNFZ****-**-*-*****
*.采购条件
本采购项目:**分公司导波雷达液位计等物资采购（S），采购人为:华能（**）能源开发有限公司**分公司，该项目已具备采购条件，现邀请你单位参加询价采购。
*.项目概况与采购范围
*.* 项目概况
**分公司导波雷达液位计等物资采购
*.* 采购范围
序号 计划号 物料编码 物料描述 物料组 物料组名称 采购明细 数量 计量单位 计量单位描述 标段或设备名称、规格型号 计划采购时间 计划交货时间 计划开工时间 计划完工时间 安装时间 需求单位 交货地址 用途及说明 * X*********** ********* PH分析仪LM****P-RP-*-*****~**PH ******** ******** * 件 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 * X*********** ********* 差压流量计ML****CGCGIASS****~*****M*／H ******** ******** * 台 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 * X*********** ********* 导波雷达液位计PS**.ACFWSYAMAXX*~*M ******** ******** * 台 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 污泥直通料位计 * X*********** ********* 耐振式压力表EN***-**~**MPa*.*M****.* ******** ******** ** 件 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 * X*********** ********* 耐振式压力表YBN-***~*.*MPa*.*M****.* ******** ******** ** 件 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 * X*********** ********* 数字显示仪表XMB*U***BP-**~**MM ******** ******** * 件 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 信号为*-**mA，屏幕显示为-**~**mm * X*********** ********* 其他物位仪表阻旋式料位计HQSS-**** ******** ******** ** 台 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 堵煤开关
*.报价须知
* 供应商资格要求:
* 报价要求:
本次报价要求为含税价，需提供增值税发票类型:专票
* 价格评审:
以含税总价进行评审
* 成交候选供应商推荐原则:本项目评审办法采用法。按照供应商报价由低到高的顺序依次推荐成交候选供应商。若价格相同，按照提交报价时间由先到后顺序推荐成交候选供应商。
只能有一个成交供应商
* 本项目不收取采购代理服务费。
*.报价要求
*.* 报价截止时间:****年**月**日**时**分；开启时间:同递交截止时间。
*.* CA书办理
*.发布公告的媒介
*.联系方式
雷达物位计工作原理:微波物位计工作方式类似雷达:向被测目标发射微波，由目标反射的回波返回发射器被接收，与发射波进行比较，确定目标存在并计算出发射器到目标的距离。
相关参数:工作电源:AC220V±10% 或 DC24V功耗: 5W 显示方式:光柱显示测量:≤±1% F·S传感器防护等级:IP65仪表工作环境温度: -40～45℃探工作（介质）温度: 普通型: -20～60℃中温型: -40～200℃ 高温型: -40～800℃介质压力: 压力型≤3MPa（其余型号为常压）传感器与二次仪表的连线及距离:距离 <200m，用直径1.5mm 以上的导线（是双绞线）连接，每条导线电阻应小于3 欧姆检测范围: ≤11000p报警输出方式:两组继电器常开、常闭触点，对应高、低两点输出，分别可选物位的 90%、80%、70% 和 30%、20%、10% ，出厂是置于80%和20%处。（触点容量AC250V，0.3A；DC28V,0.5A；电阻负载）变送输出:4～20mA二次仪表外型尺寸: 48（宽）× 96（高）× 112（深）二次仪表开孔尺寸: 43+1（宽）× 91+1（高）
PWRD82-FAHSAPEABF2XLMV雷达液位计电话
概述
蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。
汽包液位测量的现状
目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。
1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包夜里校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。
2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。
3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。
综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，满足汽包液位测量的需求。
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离，不能接触到罐底。
4. 气相补偿技术(GPC)。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。
导波雷达液位计在汽包液位计测量案例
在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。
三种仪表测量数据比较
总结
带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的不二之选。
