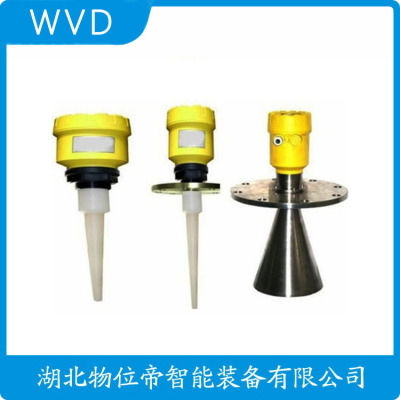

PRT3208A3A5XAMF4EX2AX-A01J雷达料位仪质量好的
固体散料测量的技术突破
低介电常数（ε＜2）粉料测量是行业难题，80GHz雷达传感器通过增强发射功率（＜20mW）和窄波束（＜4°）提升信号反射率。某电厂粉煤灰仓实测显示，传统26GHz雷达回波强度仅-90dBm，而80GHz型号达-65dBm。粉尘环境需配备0.3MPa压缩空气吹扫装置，防止天线积灰。最新多目标识别算法可区分下落物料与料位面，动态测量误差控制在0.5%FS以内。料仓倾斜时，三维建模技术能自动补偿斜面导致的测量偏差。
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
概述
蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。
汽包液位测量的现状
目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。
1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。
2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。
3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。
综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，*汽包液位测量的需求。
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离；避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面；不要将导波杆安装在进料口附近；传感器与设备底部要有一定距离，不能接触到罐底。
4. 气相补偿技术（GPC）。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。
导波雷达液位计在汽包液位计测量案例
在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。
三种仪表测量数据比较
总结
带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的优选。
雷达物位计是一种常用的测量仪器，广泛应用于工业生产中的物位测量领域。它利用雷达技术原理，通过发射和接收雷达波来测量物体的距离，从而确定物体的高度或液位。
雷达物位计的工作原理是利用电磁波在空间中传播的特性。它通过发射器发射出一束雷达波，然后接收器接收到反射回来的雷达波。根据雷达波的传播时间和速度，可以计算出物体与雷达仪器之间的距离。通过不断测量和计算，可以实时监测物体的高度或液位变化。
雷达物位计具有许多优点。首先，它具有高精度和稳定性，可以在各种环境条件下进行准确测量。其次，它具有较长的测量范围，可以测量高度或液位的变化。此外，雷达物位计还具有抗干扰能力强、耐高温、耐腐蚀等特点，适用于各种恶劣的工业环境。
雷达物位计的应用范围广泛。它可以用于测量各种固体物料的高度，如粮食、煤炭、水泥等。同时，它也可以用于测量液体的液位，如油罐、水池、化工槽等。在工业生产中，准确测量物体的高度或液位对于生产过程的控制和管理。雷达物位计的使用可以提高生产效率，减少浪费和损失。
然而，雷达物位计也存在一些限性。首先，它的价格相对较高，对于一些小型企业来说可能不太实用。其次，雷达波在传播过程中会受到一些干扰，如尘埃、雨水等，可能会影响测量结果的准确性。此外，雷达物位计在测量液体时，还需要考虑液体的介电常数对测量结果的影响。
总的来说，雷达物位计是一种重要的测量仪器，广泛应用于工业生产中的物位测量领域。它具有高精度、稳定性和抗干扰能力强的特点，适用于各种恶劣的工业环境。随着科技的不断进步，雷达物位计的性能和应用范围将会不断提升，为工业生产带来更多的便利和效益。
PRT3208A3A5XAMF4EX2AX-A01J雷达料位仪质量好的
导波雷达液位计
关键字:导波雷达液位计,液位计
HJRD32导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
导波雷达液位计技术参数:
应 用:液体
测量范围:6米
过程连接:螺纹、法兰
过程温度:-40-250℃
过程压力:-0.1~2MPa
精 度:±3mm
频率范围: 100MHZ-1.8GHZ
防爆等级:Exib IIC T6 Gb
防护等级:IP67
信号输出:4—20mA/HART（两线）
导波雷达液位计特点说明:
特点:
1.可以测量介电常数大于等于1.4的介质。
2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
3.杆式雷达量程可以达到6米。
4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。
5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量精度。
测量原理
产品是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速
因空罐的距离 E 已知，则物位 L 为: L=E-D
输出
通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4－20mA输出。
测量范围:
F---- 测量范围
E---- 空罐距离
B---- 顶部盲区
K---- 探头到罐壁的距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳底部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
安装位置:
1.尽量远离出料口和进料口。
2.对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
3.建议安装在料仓直径的1/4处。
4.缆式探头或杆式探头离罐壁距离不小于30厘米。
5.探头底部距罐底大约30mm。
6.探头距罐内障碍物距离不小于200mm。
7.如果容器底部是锥型的，传感器可以安装
8.罐顶，这样可以一直测量到罐底。
导波雷达液位计安装图:
图一（安装指南）
图二（导波管）
导波雷达液位计选型表:
仪表型号 探头类型 量程 材质
HJRD32 杆式探头 6000mm 不锈钢
HJRD32-防爆
P 标准型 ( 非防爆 )
I 本安型 (Exib Ⅱ C T6)
D 本安型＋隔爆型 (Exd ib Ⅱ C T6)
HJRD32-杆式探头
A 6mm
B 10mm
HJRD32-过程连接/材料
G G1½"A 螺纹/不锈钢
GA G1"A 螺纹/不锈钢
N 1½"NPT 螺纹/不锈钢
NA 1"NPT 螺纹/不锈钢
C 法兰 DN50 PN16 C 型
D 法兰 DN80 PN16 C 型
E 法兰 DN100 PN16 C 型
F 法兰 DN150 PN16 C 型
H 法兰 DN200 PN16 C 型
K 法兰 DN250 PN16 C 型
Y 约定
HJRD32-密封温度
P 普通密封 /-40...100℃
G 高温密封 /-40...250℃带散热片
HJRD32-电子单元
2 （4 ～ 20）mA /24V DC 两线制
3 （4 ～ 20）mA /24V DC/HART 两线制
4 （4 ～ 20）mA /24V DC/HART 四线制
5 （4 ～ 20）mA /220V AC/HART 四线制
HJRD32-外壳/防护等级/天线防护等级
P 塑料 /IP65
L 铝 /IP67
HJRD32-电缆接口
M M20*1.5
N ½"NPT
HJRD32-编程/显示
V 带
X 不带
HJRD32-量程（mm）
备注:
相关信息
法兰连接导波雷达液位计 雷达料位计产品概述:
导波雷达液位计运用的雷达测量技术，以其优良的性能，尤其是在槽罐中有搅拌、温度高、蒸汽大、介质腐蚀性强、易结疤等恶劣的测量条件下，显示出其的性能，在工业生产中发挥着越来越重要的作用。
导波雷达液位计利用了电磁波的性能来进行料位检测。电磁波的物理特性与可见光相似，传播速度相当于光速。其频率为300MHz-3000GHz。电磁波可以穿透空间蒸汽、粉尘等干扰源，遇到障碍物易于被反射，被测介质导电性越好或介电常数越大，回波信号的反射效果越好。雷达波的频率越高，发射角越小，单位面积上能量（磁通量或场强）越大，波的衰减越小，导波雷达液位计的测量效果越好。
１.导波雷达液位计的基本原理:
导波雷达液位计组成:它主要由发射和接收装置、信号处理器、天线、操作面板、显示、故障报警等几部分组成。
发射－反射－接收是导波雷达液位计工作的基本原理。雷达传感器的天线以波束的形式发射小5.8GHz的雷达信号。反射回来的信号仍由天线接收，雷达脉冲信号从发射到接收的运行时间与传感器到介质表面的距离以及物位成比例。
２.导波雷达液位计测量料位的技术:
(１)回波处理新技术的应用:
从导波雷达液位计的测量原理可以知道，在反射信号中混合有许多干扰信号，所以，对真实回波的处理和对各种虚假回波的识别技术就成为导波雷达料位计能够准确测量的关键因素。导波雷达液位计是通过处理雷达波从探头发射到介质表面然后返回到探头的时间来测量料位的
(２)测量数据处理:
由于液面波动和随机噪声等因素的影响，检测信号中混有大量噪声。为了提高检测的准确度，对检测信号进行处理，尽可能消除噪声。
经过大量的实验验，采用数据平滑方法可以达到满意的效果。此方法也可有效的克服罐内搅拌器对测量的影响。
(３)导波雷达液位计的特点:
由于导波雷达液位计采用了上述的回波处理和数据处理技术，加上雷达波本身频率高，穿透性能好的特点，所以，导波雷达液位计具有比接触式料位计和同类非接触液位计更加优良的性能。
①可在恶劣条件下连续准确地测量。
②操作简单，调试方便。
③准确且节省能源。
④无需维修且性强。
⑤几乎可以测量介质。
测量范围:30米
过程连接:螺纹、法兰
过程温度:-40-250℃
过程压力:-0.1-2MPa
精 度:±1mm
频率范围:100MHZ-1.8GHZ
防爆等级:Exia IIC T6
防护等级:IP67
信号输出:4…20mA/HART(两线)
导波雷达液位计工作原理
导波雷达液位计是一种非接触式的液位测量仪表，广泛应用于石油、化工、电力、冶金、等行业的储罐、槽罐等容器的液位测量。本文将详细介绍导波雷达液位计的工作原理。
一、导波雷达液位计的组成
导波雷达液位计主要由以下几个部分组成:
1. 发射器:负责产生高频微波信号，通过天线发射出去。
2. 接收器:接收从被测容器底部反射回来的微波信号。
3. 处理器:对接收到的信号进行处理，计算出液位高度。
4. 显示器:显示处理后的液位高度。
5. 天线:连接发射器和接收器，传输微波信号。
6. 传感器:用于检测微波信号的强度，从而判断液位高度。
二、导波雷达液位计的工作原理
导波雷达液位计的工作原理主要基于微波的传播特性和回波原理。具体来说，当微波信号从发射器发出后，会沿着空气或管道传播到被测容器底部。在被测容器底部，微波信号会遇到被测液体的表面，部分微波信号会被反射回来。接收器接收到这些反射回来的信号后，将其传输给处理器进行分析处理。
三、导波雷达液位计的工作过程
1. 发射微波信号:发射器产生一定频率的微波信号，通过天线发射出去。
2. 传播与反射:微波信号在空气中或管道中传播，遇到被测容器底部时，部分信号会被反射回来。
3. 接收反射信号:接收器接收到从被测容器底部反射回来的微波信号。
4. 分析处理:处理器对接收到的信号进行分析处理，计算出液位高度。
5. 显示结果:显示器显示处理后的液位高度。
四、导波雷达液位计的优点
1. 非接触式测量:导波雷达液位计不需要与被测容器直接接触，避免了传统测量方法中的污染和磨损问题。
2. 高精度测量:导波雷达液位计具有较高的测量精度，能够满足各种工况下的需求。
3. 抗干扰能力强:导波雷达液位计具有较强的抗干扰能力，能够在复杂环境下稳定工作。
4. 易于安装和维护:导波雷达液位计结构简单，安装和维护方便，降低了使用成本。
总之，导波雷达液位计凭借其非接触式测量、高精度、抗干扰能力和易安装维护等优点，在各行业得到了广泛的应用。了解其工作原理有助于我们地应用和维护这种的测量设备。
雷达物位计的测量效果
雷达物位计是*的雷达式物位测量仪表，测量距离zui大20米，可以用于存储罐、中间缓冲罐或过程容器以及各种料仓的物位测量，输出4…20mA模拟信号。
雷达物位计采用*的非接触式测量，其稳定的材料制造，测量液体、固体介质的物位，两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输，不受压力、温度变化、惰性气体、真空、烟尘、噪音、蒸汽、粉尘、等工况影响。雷达物位计不受介质密度、粘稠度和温度的变化影响，过程压力可达40bar，过程温度可达220℃， 分辨率1mm，无盲区，高精度。
雷达物位计两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品，测量灵敏，刷新速度快，安装简便，牢固耐用，免维护。雷达物位计高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种的时间延伸方法可以确保稳定和的测量。
即使工况比较复杂的情况下，雷达物位计存在虚假回波，用的微处理技术和调试软件也可以准确的识别出物位的回波。雷达物位计是26G高频雷达式物位测量仪表，输出4-20mA模拟信号，测量zui大距离可达70米；天线被进一步优化处理、新型的微型处理器可以对信号进行更高速率的分析和处理，使仪表能够在反应釜、固体料仓等复杂的测量环境有效工作。
雷达物位计天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接受和处理，传输信号经电子信息处理单元自动转换成物位信号。雷达物位计天线尺寸小，便于安装；非接触性雷达，无磨损，不产生污染，腐蚀、泡沫、水蒸气、粉尘、压力、温度等对雷达的影响微弱，严重粉尘环境对雷达测量影响微弱，波长更短，对倾斜的固体的表面有的反射能力。
雷达物位计优良性能满足不同测量需求及安装注意事项:
雷达物位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，导波雷达物位计生产厂家，经计算得出液位高度。
一、雷达物位计产品说明:
雷达物位计应用于固体，弱粉尘或结晶、结露场合的料位测量，频率26GHz，zui大测量范围30米。因其发射频率高、波长更短、发射角度小、盲区小、天线尺寸小等特点，所以便于现场安装、抗干扰能力强，对于粉料、颗粒等物位的测量效果更佳，zui大限度的增加了雷达的测量范围，对于小罐体和罐体的测量有了的适应性。
雷达物位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。雷达物位计主要技术达到或优于国内外同类产品，且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
二、雷达液位计为什么要设置介电常数:
在使用雷达液位计之前，先要给它设置介电常数，但其实并不是的雷达液位计都需要设置介电常数以后才能够使用，只是设置介电常数之后，在使用中能够 的为测量工作服务。介电常数能够影响到雷达液位计的使用，它的影响主要体现在两个方面，一方面是能够影戏介质对电磁波的吸收率，电磁波的吸收率越高就说明雷达液位 计的性能越好;另一方面是电磁波在穿过介质时的波长会发生相应的改变。
在为雷达液位计设置介电参数时，要根据多种不同的因素来设置，包括结构的不同、型号的不同、用途的不同等，而 有些雷达液位计需要根据灵敏度来设置。在测量有些物质时，增加一个介电常数可以大大减少运算量，可见为雷达液位计设置参数还是有必要的。有些雷达液位计确实不需要设置介电常数，但也是少数介质的测量之中，如果想要将雷达液位计的使用优势体现出来，还是要按照正确的方法来使用雷达液位计。我公司生产各种不同类型的液位计，型号多样，可以充分满足人们的测量需求
三、雷达物位计测量原理:
雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收
器接收，并将距离信号转化为物位信号。
四、雷达液位计安装要求:
1.推荐距离(1)墙至安装短管的外壁。
2.离罐壁为罐直径1/6处，zui小距离为200mm。
3.不能安装在入料口的上方。
4.如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，雷达物位计在调试仪表的时候应该进行虚假回波存储。
5.测量范围从波束触及罐低的那一点开始计算，但在情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。雷达物位计若介质为低介电常数当其处于低液位时，罐低可见，此时为测量精度，建议将零点定在低高度为C的位置。理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。
