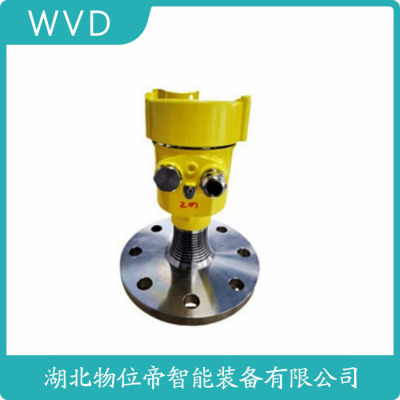

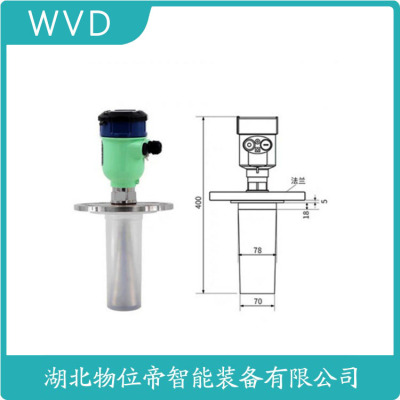

RJ-RD703雷达物位计生产厂商

　　RJ-RD703雷达物位计生产厂商

　　罗斯蒙特导波雷达液位计 5300液位变送器适用于具有挑战性的液体、浆体和固体测量。该ROSEMOUNT物位计具有安装简便、无需标定等多种优势，且不受过程条件的影响。探头类型:硬单线、分段单线、软单线、硬双线、软双线、同轴型、带PTFE 涂层的探头、蒸汽探头。Ultra-thin layer detection through Pe-in-Petechnology. 罗斯蒙特物位计探头末端探测功能可提高液位测量的性。根据 IEC，适合要求 SIL/SIL2等级的应用。其中包括高压饱和蒸汽在电力和工业蒸汽系统中的应用，如锅炉汽包、蒸汽分离器、除氧器和高压给水加热器等。

　　若使用基于 HART的控制系统或资产管理系统，在安装罗斯蒙特液位变送器之前，请确认该系统的 HART 功能。安装之前，请先校验标签上的导波杆长度(L)。如需调整ROSEMOUNT导波雷达物位计导波杆长度，请参阅样册上的“调整导波杆长度”。管理低反射率、端温度和压力、重产品涂层和饱和蒸汽。蒸馏塔、给水罐和液化气的替代品。通常情况下，操作员并不能清楚得看到过程材料的堆积和表面状态的变化。测量设备可能具有监测表面状态的诊断功能，但接收信息却是另一大难题。如果采用模拟系统，则只能实现液位测量，限制了有价值的诊断信息的使用。

　　本公司主要代理经销欧洲、美国等厂家的工控机电设备、传感器、液位计、分析仪、流量计、变送器、编码器、泵阀、PLC、温度计等各种工控自动化产品和仪器仪表。经过长期的发展，公司汇集了国内价格及库存优势，具备全面业务进出口报关等，货期稳定、价格具有竞争力。

　　罗斯蒙特温度变送器644HAE5J5M5

　　ROSEMOUNT差压变送器3051CD3A22A1AS2B4E8M5HR5

　　ROSEMOUNT导波雷达液位计5301FAMSS1V4BE01011CA

　　ROSEMOUNT雷达物位计5301HA1S4Q8C1

　　罗斯蒙特雷达液位计5301HA1H1N4AM00190IBE1C1

　　罗斯蒙特差压变送器3051TG3A2B21AB4K5M5

　　ROSEMOUNT导波雷达液位计5301HA1H1N3AM0140ADNAM1C1

　　罗斯蒙特导波雷达物位计5301HA1S1V3AM0125AANAM1C1

　　ROSEMOUNT物位计5301HA1H1N3AM00080AANAC1

　　罗斯蒙特雷达物位计5301HA1S1E5BM01900BBE1M1C1

　　罗斯蒙特压力变送器3051TG1A2B21AB4K5M5

　　ROSEMOUNT雷达液位计3301HA1S1V3AM0345RA2AM1C1

　　ROSEMOUNT液位计3301HA1S1V4AM0180BANAM1C1

　　ROSEMOUNT雷达液位计5301HA1H1N3AM0230NAM1C1

　　罗斯蒙特压力变送器3051TG4A2B21AB4K5M5

　　罗斯蒙特温度变送器4

　　罗斯蒙特导波雷达液位计3301HA14

　　罗斯蒙特雷达物位计54

　　罗斯蒙特液位计5408A1SHA1E57R3DASAA3M5C1

　　ROSEMOUNT压力变送器3051TA2A2B21AB4M5

　　ROSEMOUNT差压变送器3051TA1A2B21AB4K5M5

　　罗斯蒙特导波雷达物位计5301HA1H1N3AM0230NAM1C1

　　ROSEMOUNT导波雷达物位计5301HA1S1V3AM0225HBNAM1C1

　　罗斯蒙特差压变送器3051TA2A2B21AB4M5

　　ROSEMOUNT温度变送器644H5J6M5

　　ROSEMOUNT导波雷达液位计5301HA1H1N3AM0340AANAM1C1

　　罗斯蒙特液位计3301HA1S1V3AM0370RAE1M1C1

　　ROSEMOUNT液位计5900SPSF4

　　罗斯蒙特雷达液位计5900SPF2FI5R2AG1H8SPV8Z0ST

　　ROSEMOUNT压力变送器3051TG2A2B21AB4E5M5

　　ROSEMOUNT雷达物位计5900SPF14

　　罗斯蒙特物位计590A4AVQ4

　　ROSEMOUNT超声波液位计3102HA1FRCNAST

　　罗斯蒙特超声波液位计4ST

　　美国ROSEMOUNT流量计，罗斯蒙特流量计

　　美国ROSEMOUNT差压变送器，罗斯蒙特差压变送器

　　美国ROSEMOUNT手操器，罗斯蒙特手操器

　　美国ROSEMOUNT导波雷达物位计，罗斯蒙特导波雷达物位计

　　美国ROSEMOUNT物位计，罗斯蒙特物位计

　　美国ROSEMOUNT超声波液位计，罗斯蒙特超声波液位计

　　美国ROSEMOUNT压力变送器，罗斯蒙特压力变送器

　　美国ROSEMOUNT温度变送器，罗斯蒙特温度变送器

　　美国ROSEMOUNT变送器，罗斯蒙特变送器

　　美国ROSEMOUNT温度传感器，罗斯蒙特温度传感器

　　美国ROSEMOUNT电磁流量计，罗斯蒙特电磁流量计

　　美国ROSEMOUNT液位计，罗斯蒙特液位计

　　美国ROSEMOUNT雷达液位计，罗斯蒙特雷达液位计

　　美国ROSEMOUNT涡街流量计，罗斯蒙特涡街流量计

　　美国EMERSON流量计，艾默生流量计

　　美国ROSEMOUNT雷达物位计，罗斯蒙特雷达物位计

　　导波雷达液位计配备不同的探头，以满足各种应用要求。硬杆类中的单杆式探头能量传输效率较低，外界干扰敏感，是受物体接近程度影响较大的探头，应避免靠近干扰物安装，如设备内壁或容器内构件等。适合测量小量程的液体和粉末状或小颗粒固体料位。同轴式探头能量集中在小口径的金属管内，能量传输效率高，不受液面湍动的影响，抗干扰能力强，安装空间要求低，可以近容器内金属构件安装或者与其他物位仪表装在同一旁通管内，且不会相互影响。其结构特点决定了其更适用于低黏度的清洁介质，介电常数液体或界位测量。不适用高黏度的、易挂料、易结垢的场合的物位测量，如重油型加工处理装置中的原料罐、地下污油罐等。

　　罗斯蒙特导波雷达液位计上位机界面简洁、直观，其主要的控制界面是在一个选项卡控件中添加三个模块，每个模块由相应的控件组成操作界面。在界面内还增加了通信串口设置、系统界面文本信息和时间显示等模块，通过窗体的属性对各个控件增添了彩和图片，并对文本信息进行了修饰。上位机系统程序启动后，计算机上显示出可视化界面，但上位机和下位机的通信链路尚未建立，无法发送控制命令。通过对端口参数的选择和设置，点击连接端口按键即可完成通信连接。主体控制部分显示出监控界面，在监控界面内可以实现液面高度显示和波形图，还可以显示测量环境的实时温度等。存储和参数设置模块与产品信息模块，可以通过按键点击对应的选项卡名称，即可转换到该界面中。

　　导波雷达液位计单缆或单杆产品概述

　　导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理，转化成与物位相关的电信号。

　　导波雷达液位计单缆或单杆适用范围及特点:

　　导波雷达物位计用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。

　　1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，高测量温度可达800℃，大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。

　　2、防挂料:电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。

　　3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。

　　4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。

　　5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。

　　导波雷达物位计主要技术参数:

　　正常工作条件:

　　环境温度:-20～50℃；

　　相对湿度:5%～100%（包括直接湿）；

　　环境压力:86kPa～108 kPa；

　　测量范围: 0～6米，缆式大可达35米；

　　过程连接: 螺纹 或者法兰；

　　过程温度: -40 -250℃；

　　过程压力: 0.1～6Mpa；

　　工作频率: 1.8GHz；

　　响应速度: ≥0.2s（根据具体情况而定）

　　重 复 性: ± 3mm ；

　　分 辨 率: 1mm ；

　　电流信号: 4～20mA/HART；

　　精度: ‹0.1% ；

　　通讯接口: HART 通讯协议 ；

　　电源: 24V DC(+/-10%) /波纹电压:1Vpp；

　　耗 电 量: max22.5mA ；

　　防爆认: Exia II CT6 ；

　　外壳保护等级: IP68；

　　两线制接线: 供电和信号输出公用一根两芯线；

　　电缆入口: 两个M20ⅹ1.5（电缆直径5 … 9mm）。

　　三、导波雷达物位计型号及说明:

　　经济性分析与选型建议

　　80GHz雷达价格是26GHz的1.5-2倍，但在低ε介质中可减少50%无效采购。某电厂案例显示，替换差压变送器后年维护成本从3万降至5000元。四线制分体设计节省电缆，300米传输仅需0.5mm²线径。无线版本免除布线，但需5年更换电池（典型功耗18mW）。行业数据显示投资回报期平均1.8年，主要来自减少的停机损失。

　　1、液位传感器测量原理

　　导波雷达液位传感器利用时差实现液位测量，运用TDR(时域反射)原理，通过探头反射波和液位反射波之间的时间差来测量液位。

　　导波雷达液位传感器采用发射-反射-接收的方式，首先发射一个高频电磁波，电磁波会沿同轴线缆传播到法兰处，产生一个回波(顶部回波);然后电磁波继续沿导波杆传播，当电磁波碰到液面后，由于介电常数发生突变，会产生另一个回波(物位回波)，两个反射波都被设备接收。通过检测出的两个回波的时间差，即可计算出液面高度。

　　顶部回波和物位回波的时间差一般在10ns以内，若通过直接测量时间差来计算液位，则达到毫米级别的精度所需的时间测量精度以及采样、处理的速度要达到皮秒量级。数字计数或实时采样等传统时间测量方式很难达到如此高的要求，为此采用等效时间采样的方法。

　　等效时间采样是指对频率很高的周期性或者准周期性被采样信号，以较慢的采样频率捕获被采样信号的样本，然后按照一定规律重新组合，得到与原信号相似的波形，从而实现通过较低的实时采样速率获得较高的等效采样速率。对乏燃料池的液位来说，毫秒级别内的液位变化是很小的，所以可以将乏燃料池的液位回波信号看为准周期性重复信号，也就适用于等效时间采样法。

　　2、液位变送器工作原理

　　液位变送器的主要功能是产生雷达波，并对返回的雷达波进行分析处理，得到液位数据并将其变送为4~20mA信号。脉冲发射控制电路以440kHz左右的频率发射脉冲波，脉冲波通过同轴线缆向外传输，经过法兰和液面时，各返回一个回波。脉冲采样控制电路会按照等效时间采样原理，以每个周期加ΔT的间隔控制高速采样门的开启，实现对回波信号的采样，通过放大电路对信号进行放大，得到液位信息。液位信息经4~20mA变送模块转换为供电回路的电流值，此电流值与液位高度保持线性关系。LOOP供电处理模块负责为整个系统提供电能，整个系统耗电流低于3.5mA。

　　由以上描述可知，变送器的采样密度是由ΔT决定的，ΔT的时间长短和度直接决定了液位信息的分辨率和精度。因此，变送器的核心部件是脉冲发射、接收时间差校准模块，此模块的采样精度决定了液位测量回路的精度。

　　是一种常用的液位测量仪器，其具有高精度、高反应速度、广泛的应用场景等特点。本文将介绍导波雷达的应用场景，并从两个实际测量案例出发，说明导波雷达液位计的性。

　　导波雷达液位计的应用场景，导波雷达液位计由于具有高精度、反应速度快、性好等特点，因此其应用范围广泛。常见的液位测量应用场景如下:石化工业:如、反应釜、造纸机械等等;食品工业:如糖浆储存罐、烘烤炉、松饼罐等等;污行业:如污水池、沉淀池、调节池、反渗透设备等等;电力行业:如水库、大型油罐等等。

　　两个导波雷达液位计实际案例，个石化厂储罐液位测量，在这个案例中，一个石化厂需要对大型储罐的液位进行监测。考虑到储罐的大型、高度等因素，这里采用了导波雷达液位计进行液位测量。由于储罐液体性质较为复杂，如锂盐、溴化钾等腐蚀性物质，因此对测量仪器的性和精度提出了较高的要求。经过使用导波雷达液位计进行液位测量后，其反应速度和精度都得到了较好的保障，为厂家带来了较好的生产效益。第二个食品工业烘烤炉温度测量 在食品工业的烘烤炉中，需要测量炉膛的液位，以便控制烘烤温度和时间。传统的液位计在液位变化较大的情况下不准确，需要经常进行手工调整。为了提高测量的准确性和便捷性，这里应用了导波雷达液位计进行液位测量。因为导波雷达液位计具有反应速度快、高精度的特点，它提供了准确的液位读数和高水平的自动控制。

　　导波雷达液位计具有高精度、反应速度快、性好的优点，广泛适用于石化、食品、污水处理等各个领域的液位监测。本文从两个实际测量案例出发，说明了导波雷达液位计在不同行业的应用场景以及其性，为相关用户提供了参考和帮助。在实际应用中，需要注意不同场景和环境对导波雷达液位计的要求，并且根据实际情况进行存储、维护和保养，以维护其高精度、、的测量品质。

　　RJ-RD703雷达物位计生产厂商

　　导波雷达液位计

　　关键字:导波雷达液位计,液位计

　　HJRD32导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

　　导波雷达液位计技术参数:

　　应    用:液体

　　测量范围:6米

　　过程连接:螺纹、法兰

　　过程温度:-40-250℃

　　过程压力:-0.1~2MPa

　　精    度:±3mm

　　频率范围: 100MHZ-1.8GHZ

　　防爆等级:Exib IIC T6 Gb

　　防护等级:IP67

　　信号输出:4—20mA/HART（两线）

　　导波雷达液位计特点说明:

　　特点:

　　1.可以测量介电常数大于等于1.4的介质。

　　2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。

　　3.杆式雷达量程可以达到6米。

　　4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。

　　5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量精度。

　　测量原理

　　产品是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

　　输入

　　反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速

　　因空罐的距离 E 已知，则物位 L 为: L=E-D

　　输出

　　通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4－20mA输出。

　　测量范围:

　　F---- 测量范围

　　E---- 空罐距离

　　B---- 顶部盲区

　　K---- 探头到罐壁的距离

　　顶部盲区是指物料高料面与测量参考点之间的小距离。

　　底部盲区是指缆绳底部附近无法测量的一段距离。

　　顶部盲区和底部盲区之间是有效测量距离。

　　安装位置:

　　1.尽量远离出料口和进料口。

　　2.对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。

　　3.建议安装在料仓直径的1/4处。

　　4.缆式探头或杆式探头离罐壁距离不小于30厘米。

　　5.探头底部距罐底大约30mm。

　　6.探头距罐内障碍物距离不小于200mm。

　　7.如果容器底部是锥型的，传感器可以安装

　　8.罐顶，这样可以一直测量到罐底。

　　导波雷达液位计安装图:

　　图一（安装指南）

　　图二（导波管）

　　导波雷达液位计选型表:

　　仪表型号 探头类型 量程 材质

　　HJRD32   杆式探头 6000mm   不锈钢

　　HJRD32-防爆

　　P 标准型 ( 非防爆 )

　　I 本安型 (Exib Ⅱ C T6)

　　D 本安型＋隔爆型 (Exd ib Ⅱ C T6)

　　HJRD32-杆式探头

　　A 6mm

　　B 10mm

　　HJRD32-过程连接/材料

　　G G1½"A  螺纹/不锈钢

　　GA G1"A  螺纹/不锈钢

　　N 1½"NPT 螺纹/不锈钢

　　NA 1"NPT 螺纹/不锈钢

　　C 法兰 DN50 PN16 C 型

　　D 法兰 DN80 PN16 C 型

　　E 法兰 DN100 PN16 C 型

　　F 法兰 DN150 PN16 C 型

　　H 法兰 DN200 PN16 C 型

　　K 法兰 DN250 PN16 C 型

　　Y 约定

　　HJRD32-密封温度

　　P 普通密封 /-40...100℃

　　G 高温密封 /-40...250℃带散热片

　　HJRD32-电子单元

　　2 （4 ～ 20）mA /24V DC 两线制

　　3 （4 ～ 20）mA /24V DC/HART 两线制

　　4 （4 ～ 20）mA /24V DC/HART 四线制

　　5 （4 ～ 20）mA /220V AC/HART 四线制

　　HJRD32-外壳/防护等级/天线防护等级

　　P 塑料 /IP65

　　L 铝 /IP67

　　HJRD32-电缆接口

　　M M20*1.5

　　N ½"NPT

　　HJRD32-编程/显示

　　V 带

　　X 不带

　　HJRD32-量程（mm）

　　备注:

　　相关信息

　　罗斯蒙特导波雷达液位变送器产品描述:

　　Rosemount™ 5300 液位变送器 - 导波雷达

　　Rosemount 5300 液位变送器适用于具有挑战性的液体、浆体和固体测量，在液位和界面应用中提供的性和性。Rosemount 5300 具有安装简便、无需标定等多种优势，且不受过程条件的影响。该雷达通过了 SIL 2 认，因而成为您应用的首要选择。其坚固的结构和内置的强大诊断功能将使您能够专注于您的重要部分——工厂。

　　罗斯蒙特导波雷达液位变送器规格:

　　精度

　　± 3 mm (0.12 in.)

　　可重复性

　　± 1 mm (0.04 in.)

　　测量范围

　　大 50 m（164 ft）

　　工作压力

　　全真空至 345 bar（全真空至 5000 psi）

　　工作温度

　　-196 至 400 °C（-320 至 752 °F）

　　通讯协议

　　4-20 mA/HART®、Foundation™ 现场总线、Modbus®

　　SIL 2 IEC 61508 认

　　防溢出保护经过 TÜV 测试和 WHG 认

　　诊断

　　增强型诊断功能可执行前瞻性维护

　　探头类型

　　硬单线、分段单线、软单线、硬双线、软双线、同轴型、带 PTFE 涂层的探头、蒸汽探头

　　质保

　　长 5 年

　　罗斯蒙特导波雷达液位变送器功能:

　　1.直接切换技术可提高灵敏度、提升性并扩大测量范围

　　2.Ultra-thin layer detection through Pe-in-Pe technology

　　3.信号质量能够让您以前瞻性的方式使用液位仪表

　　4.探头末端探测功能可提高液位测量的性

　　5.动态蒸汽补偿能提高工厂的热耗率

　　6.校验反射器可实现*的液位变送器校验

　　相关此品牌产品:罗斯蒙特导波雷达液位变送器

　　RJ-RD703雷达物位计生产厂商

　　一、前言

　　在形形的传感器大军中，液位计占有重要的，它是我们生产生活的保障。市面上出现的液位计有数十余种，目前企业常用的有浮筒液位计、浮球液位计、差压式液位计、导波雷达液位计等。

　　二、浮筒液位计

　　1、 工作原理 浮筒液位计由四个基本部分组成:浮筒、弹簧、磁钢室和指示器。浸在液体中的浮筒受到向下的重力，向上的浮力和弹簧弹力的复合作用。当这三个力达到平衡时，浮筒就静止在某一位置。当液位发生变化时，浮筒所受浮力相应改变，平衡状态被，从而引起弹力变化即弹簧的伸缩，以达到新的平衡。弹簧的伸缩使其与刚性连接的磁钢产生位移。这样，通过指示器内磁感应元件和传动装置使其指示出液位。

　　2、特点及适用场合

　　2.1现场指示、远传兼容；

　　2.2测量范围大，大可达3000mm；

　　2.3工作，良好的精度和灵敏度；

　　2.4耐高温、高压，耐腐蚀性能强；

　　2.5现场调试方便，易于检查和维护。由于它直观、稳定、性高、因而对连续生产的炼油、化工中的重要容器、设备，如塔类、贮罐中间容器等的液位测量都适用，但不适合高粘度介质液位的测量。

　　3、故障现象及处理

　　3.1高输出:检查过程变量是否超出范围；检查接线端子、针脚或插座；检查电源电压；电子线路组件故障。

　　3.2输出不稳定:检查线路电压；是否有间歇短路、开路或多点接地；电路板故障。

　　3.3无输出或低输出:检查线路电压；是否有短路或多点接地；检查信号线性；检查回路电阻；检查量程；电路板故障；赃物在浮筒内部堆积。

　　三、 浮球液位计

　　1、工作原理

　　浮球液位计结构主要是基于浮力和静磁场原理设计生产的。带有磁体的浮球在被测介质中的位置受浮力作用影响，液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器(磁簧开关)作用，使串连入电路的元件(如定值电阻)的数量发生变化，进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过测量电学量的变化来反映容器内液位的情况。

　　2、特点及适用场合

　　2.1结构简单、使用方便

　　2.2性能稳定、使用寿命长、便于安装维护 几乎可以适用于各种工业自动化过程控制中的液位测量和控制，可以广泛运用于石油加工、食品加工、化工、水处理、制、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与检测。

　　3、故障现象及处理

　　3.1现场变化，显示不随液位变化:检查转轴与变送器是否接触良好；检查电源电压；检查零点、量程；传感器故障；电路板故障。

　　3.2实际液位变化，现场不变化:外平衡杆与转轴脱开；重锤未调整好；内连接件松动脱落；球杆变形；浮球脱落；浮球破裂；介质汽化

　　四、差压式液位计

　　1 、工作原理

　　差压式液位汁是利用容器内液位改变时，由液柱产生的静压也相应变化的原理而工作的，如图1所示。差压变送器的一端接液相，另一端接气相时根据流体静力学原理，我们知道，变送器正压室受到的压力为:Pl=P气十ρgH。式中H:液位高度;ρ:介质密度;g:重力加速度;P气:气相压力。图1差压变送器测量液位计示意图 差压变送器负压室压力P2=P气，则正负压室的差压为:ΔP=P1-P2。通常，被测介质的密度是已知的。因此，测得差压值就能知道液位高度。

　　2、特点及适用场合

　　2.1可做到高密封、防泄漏

　　2.2高温、高压、高粘度、强腐蚀性条件下地测量液位

　　2.3全过程测量无盲区、显示醒目，读数直观，并且测量范围大 配上液位报警、控制开关，可实现液位或界位的上下限报警和控制。安装方便，容易实现远传和自动调节，工业上应用较多。为比较成熟的液位测量仪表，测量精度较高，维护量少。单法兰(单引压线)液位计一般用于敞口或常压容器，密闭带压设备应选用双法兰(双引压线)液位计。

　　3、故障现象及处理

　　3.1液位变化较大:介质波动大或汽化严重；上引压线或下引压线不畅通；介质有结晶；毛细管内传压介质跑损；膜盒损坏；伴热温度过高。

　　3.2显示不变化:切断阀未打开；引压线堵塞；量程、零点未调整好；膜盒处有杂物堆积；毛细管被挤压不通；电路板故障。

　　五、导波雷达液位计

　　1 工作原理

　　导波雷达液位计的基础是电磁波的时域反射原理，微波脉冲不是通过空间传播，而是通过金属导波杆传播，当遇到与液面的接触面时，由于波导体在气体和液体中的导电性能不同，使波导体的阻抗发生骤然变化，从而产生一个液位原始脉冲，同时在波导体顶部具有一个预先设定的阻抗，该阻抗产生一个的基本脉冲，雷达液位计检测到液面脉冲后与基本脉冲进行比较，从而计算出液面高度。

　　2、特点及适用场合

　　2.1测量不受罐体形状的影响

　　2.2不受介电常数、温度、压力和密度的影响

　　2.3不受物位表面波动、粉尘、蒸汽和泡沫的影响

　　2.4测量长度可以灵活变更，无须标定

　　2.5测量结果具有高精度、可重复性、高分辩率

　　2.6 适用的压力范围高达40bar 导波雷达液位计应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等。

　　3、与普通雷达液位计的比较

　　3.1普通雷达为非接触式测量，导波雷达为接触式测量，这样就意味导波雷达更需考虑介质的腐蚀性和粘附性，而且过长的导波雷达安装和维护更加困难。普通雷达可以互换使用，而导波雷达由于导波杆(缆)长度根据原工况固定，一般不能互换使用，受此影响导波雷达的选型要比普通雷达麻烦。测量固体物料时，导波雷达还要考虑导波杆(缆)的受力情况，也是由于受力的原因一般用导波雷达的测量距离不会很长，而普通雷达在30、40m的罐体上应用比较常见，甚至可测到60m。另外一般的导波雷达还有底部探测功能，可以根据底部回波信号能测量值加以修正，使信号更为稳定准确。

　　3.2不过在一些工况导波雷达有明显的优势，如罐内有搅拌，介质波动大，这样的工况用底部固定的导波雷达测量值要比变通雷达稳定；还有小罐体内的物位测量，由于安装测量空间小(或罐内干扰物较多)，一般普通雷达不适用，这时导波雷达的优势就显现出来了；再有是低介电常数的工况，无论雷达还是导波雷达测量原理都是基于介质介电常数差别，由于普通雷达的发射的波是发散的，当介质介电常数过低时，信号太弱测量不稳定，而导波雷达波是沿导波杆传播信号相对稳定。

　　4、故障现象及处理

　　4.1液位、输出百分数与回路值波动:重新组态探头长度和偏差；依靠其他设备确认准确液位；调整阻尼系数；重新组态回路值。

　　4.2不论液位高低，输出为同一数值:确认探头长度；调整偏置值，已达到数值。

　　4.3无液位信号:检查介质介电常数；液位在顶部过渡区，组态时没有设置；线路板或16针连接器工作不正常；检查探头长度组态；可能有介质在探头上搭桥；介电常数选择不正确。4.4.4输出或大，或小，不:介质不纯，如油带水；介质或杂物在探头上搭桥；导波杆堵塞；有泡沫或粘稠物；探头顶部密封处有杂物

　　六、常用液位计的使用

　　1、安装使用及注意事项

　　1.1上、下法兰不能偏向受力；

　　1.2表体要垂直；

　　1.3各附件连接；

　　1.4要考虑到日后操作、观察、检修的方便；

　　1.5投用时一般先打开上切断阀，后开下切断阀；

　　1.6尽量避开震动较大部位。

　　2、液位计的选型原则

　　2.1考虑工况，如介质的性质、工作温度、工作压力、是密闭容器还是敞口容器等的要求。

　　2.2考虑工作要求，性、测量精度、测量范围等。

　　2.3经济性要求。综合考虑上述要求，选出合适的液位计。

　　结论 本文介绍了几种常用的液位计的工作原理、特点及适用场合、应用故障和排除、安装使用注意事项及选型原则。给读者在应用时做参考。

　　德国E+H导波雷达液位计FMP52

　　FMP51  带涂层的探杆，适用于腐蚀性的介质的液位测量

　　应用

　　• FMP51 - Premium 仪表，用于液位测量和界面测量

　　• FMP52 - Premium 仪表，带涂层探头，用于腐蚀性液体的测量。接液部件采用

　　认和 USP Cl. VI 认材料

　　• FMP54 - Premium 仪表，主要用于高温和高压应用场合中的液体测量

　　• 较大量程:45 m (148 ft)

　　•

　　过程连接:3/4"螺纹，或法兰

　　•

　　温度范围:–196…+450 °C (–321…+842 °F)

　　•

　　压力范围:–1…400 bar (–14.5~5 800 psi)

　　•

　　提供下列系统集成接口:

　　– 4...20 mA HART (模拟量信号)

　　– PROFIBUS PA (Profile 3.02)

　　–

　　基金会现场总线(FF)

　　•

　　可以进行限位监控(低限(MIN)、高限(MAX)、量程范围内)，具有 SIL 2 (单台仪

　　表测量)或 SIL 3 (同构冗余测量)等级，

　　通过 TÜV 认，符合 IEC 61508 标

　　准

　　优势

　　•

　　测量:

　　–

　　存在波动液面和泡沫液面时

　　–

　　介质类型改变时

　　–

　　存在粉尘的应用场合中(仅适用于 FMP54)

　　•

　　适用范围广

　　•

　　内置数据储存单元

　　•

　　工厂预标定探头长度

　　•

　　全中文显示的直观菜单引导式操作方法

　　•

　　便捷地集成至控制系统或资产管理系统中

　　• 准确的仪表诊断和过程诊断，有助于发现问题

　　•

　　防爆认:ATEX、IEC Ex、CSA、FM、NEPSI

　　压力设备指令(PED) (仅适用于 FMP54)

　　3A 认(仅适用于 FMP52)
