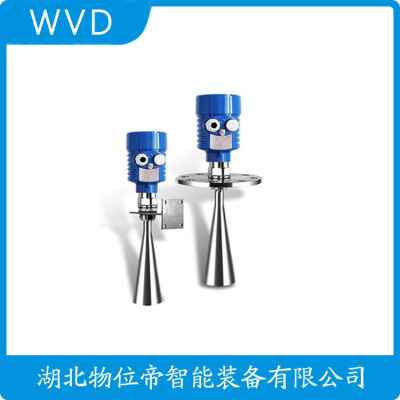

CPR6800-XXCTTHAMAHJ雷达料位计生产厂家
防爆安全认证与防护等级
化工领域需满足ATEX/IECEx防爆认证，隔爆型（Ex d）外壳可承受内部1.5MPa爆炸压力。本安型（Ex ia）设计将回路能量限制在1.2W以下，适用于Zone 0区。传感器整体防护等级达IP68，可短时浸入10米水深。某海上平台应用案例显示，通过SIL3认证的冗余传感器系统，平均无故障时间（MTBF）超过15年。最新光纤传感技术彻底消除电火花风险，已应用于氢气储罐监测。

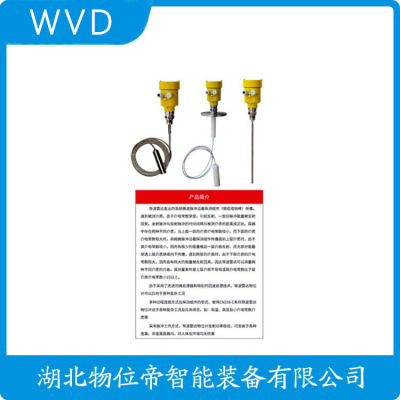

导波雷达水位计是一种液体高度的测量仪器，它的设计基于时间行程的原理。测量开始后，雷达波会以光速运行，运行时间可以通过电子部件被转换成物位信号。
仪表测量参考点到物料表面的距离，探头发出高频脉冲并沿缆绳传播。脉冲遇到水位的表面，就会按原路反射回来，并且被仪表内的接收器接收，就此将时间信号转化为物位信号。
导波雷达水位计测量结果，不受下列因素影响:
水体密度，固体物料的疏松程度、温度、加料时的粉尘，水体表面的泡沫等对测量都没有影响。采用同轴杆式探头的测量，而且不受罐体及安装短管内部结构的影响，探杆和探缆都可更换。
导波雷达水位计的优势:
雷达水位计可以对水体、颗粒及浆料等进行连续性的测量，测量结果不受介质种类、周围环境温度变化、惰性气体及蒸汽、粉尘、泡沫等的影响。
测量精度在5mm，量程60米，就算在250°高温、40公斤高压的环境下，也能事项精密测量，雷达水位计还可适用于爆炸危险区域。
耐腐蚀性强:导波雷达水位计应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。
Endress+Hauser导波雷达液位计 Levelflex FMP54 - 导波雷达物位仪导波雷达测量 行程时间原理 Levelflex FMP54适用于油气、化工和电力等行业的高温高压测量场合免维护的液位和界面连续测量仪表适合在油气，化工和电力等行业的高温高压场合应用温度范围: -196至 +450 °C, 压力范围: -1至+400bar Levelflex FMP55 - 导波雷达物位仪导波雷达测量 行程时间原理 Levelflex FMP55的多参数技术实现界面测量免维护的液位和界面连续测量仪表用一台仪表可以同时地监测界面和液位总值温度范围: -50至 +200 °C, 压力范围: -1至+40bar Levelflex FMP56 - 导波雷达物位仪导波雷达测量 行程时间原理 Levelflex FMP56适用于固体散料物位测量的经济、的基本型仪表免维护的固体散料连续测量仪表高性价比温度范围: -40至 +120 °C, 压力范围: -1至+16 bar Levelflex FMP57 - 导波雷达物位仪导波雷达测量 行程时间原理 Levelflex FMP57适用于固体散料物位测量的标准传感器，满足zui高测量要求。免维护的固体散料连续测量仪表标准传感器-开发过程符合IEC 61508标准，单台仪表满足SIL2， 同构冗余条件下达SIL3温度范围: -40至 +185°C, 压力范围: -1至+16 bar Micropilot FMR50 - 雷达物位仪雷达测量 行程时间原理 Micropilot FMR50适用于液位测量的基本型仪表非接触、免维护的液体测量,同时能有效介质的渗透高性价比温度范围: -40至 +130 °C, 压力范围: -1至+3 barEndress+Hauser导波雷达液位计 Levelflex FMP50 - 导波雷达物位仪导波雷达测量 行程时间原理 Levelflex FMP50适用于液位测量的基本应用免维护的液位和界面连续测量仪表高性价比温度范围: -20至 +80 °C, 压力范围: -1至+6 bar Levelflex FMP51 - 导波雷达物位仪导波雷达测量 行程时间原理 Levelflex FMP51满足液位测量zui高要求的标准传感器免维护的液位和界面连续测量仪表标准传感器-开发过程符合IEC61508标准，单台仪表满足SIL2， 同构冗余条件下达SIL3温度范围: -40至 +200 °C, 压力范围: -1至+40 bar Levelflex FMP52 - 导波雷达物位仪导波雷达测量 行程时间原理 Levelflex FMP52带涂层的探杆，适用于腐蚀性液体测量免维护的液位和界面连续测量仪表探杆表面涂层，适用于腐蚀性液体温度范围: -50至 +200 °C, 压力范围: -1至+40 bar Levelflex FMP53导波雷达测量 行程时间原理 Levelflex FMP53满足生命科学和食品行业的zui高卫生要求免维护的液位连续测量仪表满足生命科学和食品行业的zui高卫生要求温度范围: -20至 +150 °C, 压力范围: -1至+16bar
CPR6800-XXCTTHAMAHJ雷达料位计生产厂家
HD-D800雷达物位计利用微波信号进行测量，其原理是发射微波脉冲至介质表面并接收反射回来的信号，通过分析回波的时间差来确定液位的高度。这种技术不受介质变化的影响，即使在高温高压、蒸汽、泡沫、粘稠物质等恶劣环境下也能稳定工作。
在原油脱盐过程中，HD-D800雷达物位计可以准确监测到油水界面的变化，为操作人员提供的数据支持。
具体来说，HD-D800雷达物位计的应用带来了以下几方面的优势:
1、 提高测量精度:由于HD-D800雷达物位计采用高频微波信号，其测量精度高达毫米级别，这对于控制油水界面的位置具有重要意义。
2、 增强过程控制:准确的液位信息有助于优化脱盐过程，减少能源消耗，提高原油的处理效率和质量。
3、 降低维护需求:非接触式测量避免了传统仪器因接触介质而产生的腐蚀、污染等问题，大大减少了维护成本和停机时间。
4、 提升水平:HD-D800雷达物位计能够及时发现异常情况，如液位过高或过低，从而避免溢油或其他潜在的风险。
5、 适应性强:无论是在海上平台还是陆地油田，HD-D800雷达物位计适应各种复杂的工作环境，确保测量的稳定性和性。
HD-D800雷达物位计在原油脱盐工艺中的应用不仅提升了液位监测的技术水平，也为整个石油加工过程的效率和性带来了显著的提升。
导波雷达液位计是一种用于测量液体或固体物料液位的仪器，广泛应用于石油、化工、食品、等多个行业。随着科技的不断进步，导波雷达液位计的技术也在不断更新和完善，能够满足不同用户的需求。在这篇文章中，我们将详细介绍导波雷达液位计的工作原理、应用领域及其定制化的重要性。
导波雷达液位计的工作原理基于电磁波的传播特性。该设备通过发射微波信号，信号在遇到液体或固体物料表面时，会发生反射，反射回来的信号被接收器接收。通过计算发射信号和接收信号之间的时间差，导波雷达液位计能够地测量出液位的高度。这一过程的核心在于波的传播速度和时间的计算，因此其测量精度受到多种因素的影响，如介质的介电常数、温度、压力等。
导波雷达液位计的测量范围广泛，能够适应不同介质的液位检测。它不仅可以用于水、油等液体的测量，也能在固体物料的测量中发挥作用。与传统的液位计相比，导波雷达液位计具有较强的抗干扰能力和性，能够有效应对蒸汽、泡沫、灰尘等对测量结果的干扰。
在实际应用中，导波雷达液位计的定制化显得尤为重要。由于不同的行业和应用场景对液位计的要求各不相同，定制化能够地满足用户的需求。例如，在化工行业中，液体的温度和压力变化较大，导波雷达液位计需要具备相应的耐高温和耐高压的能力。而在食品行业中，设备的材质和清洗方便性则是关键因素。
定制导波雷达液位计通常涉及以下几个方面:
1.测量范围的定制:根据具体的液位高度要求，定制合适的测量范围，以确保设备能够在实际工况下正常工作。
2.介质适应性的定制:不同的液体和固体物料具有不同的物理特性，定制时需要考虑介质的介电常数、黏度和温度等因素，以确保测量的准确性。
3.安装方式的定制:导波雷达液位计的安装方式可以根据现场条件进行调整，如立式、卧式等不同安装方式，以适应不同的储罐或容器。
4.输出信号的定制:根据用户的需求，导波雷达液位计可以提供不同类型的输出信号，如4-20mA模拟信号、RS485数字信号等，以便与用户的控制系统进行有效对接。
5.防护等级的定制:在一些环境下，如高温、高压、腐蚀等，导波雷达液位计的防护等级需要进行相应的定制，以设备的正常运行和使用寿命。
在进行导波雷达液位计的定制时，用户需要与生产厂商进行充分沟通，明确自身的需求和应用场景。通过详细的需求分析，厂商能够提供相应的技术方案和产品建议，确保交付的设备能够匹配用户的实际使用情况。
除了定制化外，导波雷达液位计的维护和保养也重要。虽然该设备的性较高，但定期的检查和维护能够有效延长其使用寿命。用户应定期对设备进行清洁，检查电缆连接是否牢固，确保信号传输正常。此外，定期进行校准也是测量精度的重要措施。
总结来说，导波雷达液位计作为一种的测量工具，凭借其高精度、抗干扰能力强等优点，广泛应用于各个行业。定制化的过程不仅能够满足用户的特定需求，还能提升设备的适应性和工作效率。在未来，随着科技的不断发展，导波雷达液位计的应用领域将进一步拓展，功能和性能也将不断提升，为各行各业提供更为和的液位测量解决方案。
LD700LD型导波雷达液位计是采用微波技术来检测料位的高科技产品，该料位仪利用微波具有穿透性好，对恶劣环境及被测物料适应性强等特点，采用世界上的大规模集成电路，利用雷达原理、数字信号处理技术和傅里叶变换（FFT）技术。采用连续式乍动测量，能测量液体、固体（块状、粉状）料位，具有测距远（35米）、高等特点。
使用对象: HC700LD型导波雷达液位计适用于高温（350℃）、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
特性与优势: 1、无盲区，高。 2、两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。 3、不受压力变化、温度变化、惰性气体、真空、烟尘、蒸汽等环境影响。 4、安装简便，牢固耐用，免维护。 5、HART或PROFIBUS-PA通信协议及基金现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件GDPF实现简单的组态设定和编程。 6、测量灵敏，刷新速度快。
7、适用于高温工况，高达200℃过程温度，当采用高温延长天线时可达300℃。
测量原理:
LD700LD型导波雷达液位计是基于时间行程原理的测量仪表，发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表 内的接收器接收，并将距离信号转化为物位信号。一种的时间延伸方法可以确保短时间内稳定和的测量。
CPR6800-XXCTTHAMAHJ雷达料位计生产厂家
应用:高温环境测量块料或颗粒
测量范围:30米
过程连接:法兰
介质温度:-40～500℃
过程压力:常压
精 度:±5mm
重 复 性:±2mm
频率范围:26GHz
防爆等级:Exd ⅡC T4 Gb
防护等级:IP67
信号输出:4~20mA/HART( 两线/四线 )/RS485/Modbus
安装
< 安装前的准备
请注意以下事项，以确保仪表能正确安装:
请预留的安装空间。
请避免强烈震动的安装场合。
为确保、便利及地安装本仪表，请遵循以下安装指导!
< 安装指导
< 典型的错误安装:
当罐中有障碍物影响测量时，要加装反射板才能正常测量。
注:① 正确 ② 错误
导波管中测量
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。
电气连接
< 供电电压
(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。
(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。
< 连接电缆的安装
电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。
(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
接线方式
< 指导
的电气连接工作在断电的条件下进行，请注意遵循仪表说明书上的指导!
请遵守当地电气安装规程的要求；
请遵守当地对人员健康和的规程要求。对仪表电气部件的操作都由经过培训的人员完成；
请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。
< 防护等级
本仪表满足防护等级IP67的要求，请确保电缆密封头的防水性。如下图:
如何确保安装满足IP67的要求:
1.请确保密封头未受损
2.请确保电缆未受损
3.请确保所使用的电缆符合电气连接规范的要求
4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
5.请拧紧电缆密封头，见②
6.请将未使用的电气接口用盲堵堵紧，见③
仪表调试
< 调试方法
RBRD10 系列有三种调试方法:
1．显示／按键
2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
显示／按键
①液晶显示
②按键
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
③ HART适配器
④ 250欧姆电阻
< HART手持编程器编程 RBRD1X可用于HART手持编程器编程
① HART手持编程器
② RBRD1X
③ 250欧姆电阻
■RBRD19 物位计选型
安装
< 安装前的准备
请注意以下事项，以确保仪表能正确安装:
请预留的安装空间。
请避免强烈震动的安装场合。
为确保、便利及地安装本仪表，请遵循以下安装指导!
< 安装指导
< 典型的错误安装:
不能安装在入料口的上方。同时注意:室外安装时应采取遮阳、防雨措施，以延长仪表的使用寿命
注:① 正确 ② 错误
仪表不能安装在拱形罐顶中间，除了产生间接回波，还会受到多次回波的影响。
多次回波可能比真正回波的信号幅度还大，因为顶部可以集中多个回波。所以不能安装在中心位置。
注:① 正确 ② 错误
当罐中有障碍物影响测量时，要加装反射板才能正常测量。
注:① 正确 ② 错误
导波管中测量
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。
接管高度要求:天线伸入到罐里至少10mm的距离
电气连接
< 供电电压
(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。
(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。
< 连接电缆的安装
一般介绍 电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。
(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
接线方式
< 指导
的电气连接工作在断电的条件下进行，请注意遵循仪表说明书上的指导!
请遵守当地电气安装规程的要求；
请遵守当地对人员健康和的规程要求。对仪表电气部件的操作都由经过培训的人员完成；
请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。
< 防护等级
本仪表满足防护等级IP67的要求，请确保电缆密封头的防水性。如下图:
如何确保安装满足IP67的要求:
1.请确保密封头未受损
2.请确保电缆未受损
3.请确保所使用的电缆符合电气连接规范的要求
4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
5.请拧紧电缆密封头，见②
6.请将未使用的电气接口用盲堵堵紧，见③
仪表调试
< 调试方法
RBRD10 系列有三种调试方法:
1．显示／按键
2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
显示／按键
①液晶显示
②按键
③接线端子
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
③ HART适配器
④ 250欧姆电阻
< HART手持编程器编程 RBRD1X可用于HART手持编程器编程
① HART手持编程器
② RBRD1X
③ 250欧姆电阻
