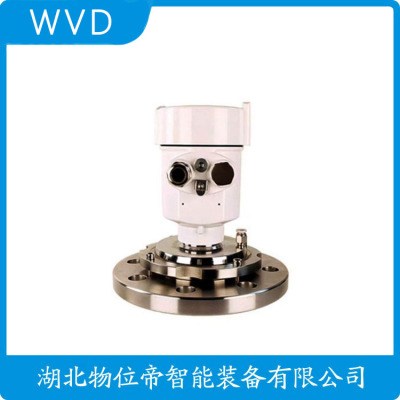

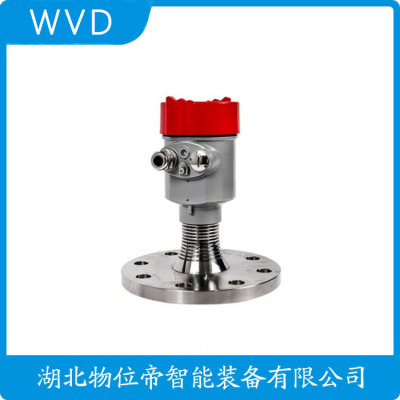

PWRD95-DGAEABEABBP2LMV雷达液位计生产厂家

　　PWRD95-DGAEABEABBP2LMV雷达液位计生产厂家

　　防爆安全认证与防护等级

　　化工领域需满足ATEX/IECEx防爆认证，隔爆型（Ex d）外壳可承受内部1.5MPa爆炸压力。本安型（Ex ia）设计将回路能量限制在1.2W以下，适用于Zone 0区。传感器整体防护等级达IP68，可短时浸入10米水深。某海上平台应用案例显示，通过SIL3认证的冗余传感器系统，平均无故障时间（MTBF）超过15年。最新光纤传感技术彻底消除电火花风险，已应用于氢气储罐监测。

　　雷达物位计是一种常用的测量仪器，广泛应用于工业生产中的物位测量领域。它利用雷达技术原理，通过发射和接收雷达波来测量物体的距离，从而确定物体的高度或液位。

　　雷达物位计的工作原理是利用电磁波在空间中传播的特性。它通过发射器发射出一束雷达波，然后接收器接收到反射回来的雷达波。根据雷达波的传播时间和速度，可以计算出物体与雷达仪器之间的距离。通过不断测量和计算，可以实时监测物体的高度或液位变化。

　　雷达物位计具有许多优点。首先，它具有高精度和稳定性，可以在各种环境条件下进行准确测量。其次，它具有较长的测量范围，可以测量高度或液位的变化。此外，雷达物位计还具有抗干扰能力强、耐高温、耐腐蚀等特点，适用于各种恶劣的工业环境。

　　雷达物位计的应用范围广泛。它可以用于测量各种固体物料的高度，如粮食、煤炭、水泥等。同时，它也可以用于测量液体的液位，如油罐、水池、化工槽等。在工业生产中，准确测量物体的高度或液位对于生产过程的控制和管理。雷达物位计的使用可以提高生产效率，减少浪费和损失。

　　然而，雷达物位计也存在一些限性。首先，它的价格相对较高，对于一些小型企业来说可能不太实用。其次，雷达波在传播过程中会受到一些干扰，如尘埃、雨水等，可能会影响测量结果的准确性。此外，雷达物位计在测量液体时，还需要考虑液体的介电常数对测量结果的影响。

　　总的来说，雷达物位计是一种重要的测量仪器，广泛应用于工业生产中的物位测量领域。它具有高精度、稳定性和抗干扰能力强的特点，适用于各种恶劣的工业环境。随着科技的不断进步，雷达物位计的性能和应用范围将会不断提升，为工业生产带来更多的便利和效益。

　　1 故障现象

　　芳烃装置导波雷达液位计使用量比较大，LT3021 、LT3613出现故障的几率比较大，常见的故障现象即为液位显示与实际液位值不符。

　　2 原因分析

　　一般导波雷达液位计出现此故障原因有以下两个原因:1）介质不干净，污染了导杆；2）介质的介电常数发生了变化，导致测量不准确。

　　3 处理方法

　　1）排放:通知工艺操作人员，办好仪表工作票（联系单）。让工艺外操人员关闭仪表上下截止阀，仪表人员对液位计进行低点排放。排放后如果仪表读数保持一定值不变，则应判断为导波杆被脏污介质污染。此时对仪表进行下线（即从现场拆除），对导波杆进行清洗，清理导波杆上面的附着物，然后连表头一起进行重新校验；

　　2）调介电常数:如果仪表排放后显示归零，但投用后显示仍然不准，则判断为介质介电常数发现了变化，此时对仪表介电常数进行调整:a）打开显示表头盖，按向上（或向下）箭头翻动显示屏幕上面的选项，直至翻到“Dieelctec(select)”菜单；b）在屏幕出现Dieelctec(select)时按下回车键   ，屏幕面出现“！”标志，此时仪表参数为可改变模式。c）出现“！”标志后按上下键翻动选择介电常数值（1.4-1.7,1.7-3,3-10,10-100）一共四个选项，选择完后再按回车键确认，等待几秒钟后显示屏幕自动返回测量值显示页面，观察液位显示值。d）当选择的介电常数值能使仪表的显示值与实际液位值相符时，则使用用此介电常数值；当不相符时，则继续选择下一个介电常数值进行试验，直到仪表显示值与实际值相符。

　　4 总结

　　导波雷达液位计广泛应用于石油化工行业的液位测量中，掌握导波雷达液位计的常见故障及处理方法是每名仪表维修工必备的技能。本文对装置现场导波雷达液位计的常见故障和处理方法进行了简要介绍，有不当之处，敬请批评指正。

　　PWRD95-DGAEABEABBP2LMV雷达液位计生产厂家

　　在现代工业生产中，物位测量是许多工艺流程中的关键环节。雷达物位计作为一种的非接触式物位测量设备，因其高精度、性强和适应性广等优点，在众多领域得到了广泛应用。本文将详细介绍雷达物位计的工作原理及其在不同场景中的应用。

　　一、雷达物位计的工作原理

　　雷达物位计的工作原理基于雷达波的发射、反射和接收。具体来说，雷达物位计通过其透镜天线发射一个连续的雷达信号，该信号的频率会像锯齿那样发生变化。发射的信号被介质反射，并被天线作为回波信号接收。接收的信号频率与当前的发射频率存在频率差，而这个频率差与容器中的物位成正比。通过传感器的特定算法计算后，可以得出准确的物位高度值。

　　（一）频率调制连续波（FMCW）原理

　　雷达物位计通常采用频率调制连续波(FMCW)技术。在这种技术中，雷达信号的频率在一定时间内线性变化，形成一个锯齿波。当雷达信号被介质反射并返回天线时，由于介质与天线之间的距离不同，反射信号的频率与发射信号的频率存在一个频率差。这个频率差与物位成正比，通过测量频率差，可以计算出物位高度。

　　（二）信号处理

　　雷达物位计的信号处理单元对反射信号进行处理，提取出频率差信息。通过特定的算法，将频率差转换为物位高度值。现代雷达物位计通常配备的数字信号处理器(DSP)，能够、准确地处理信号，提高测量精度和响应速度。

　　二、雷达物位计的适用范围

　　雷达物位计适用于多种复杂的工业环境，能够测量各种液体和固体的物位高度。以下是一些常见的应用场景:

　　（一）液体测量

　　雷达物位计在液体测量中表现出，尤其适用于高精度要求的场合。例如，在石油、化工、制等行业中，雷达物位计可以测量储罐中的液体物位，确保生产过程的稳定性和性。其非接触式测量方式避免了介质对传感器的腐蚀和磨损，延长了设备的使用寿命。

　　（二）固体测量

　　雷达物位计同样适用于固体物位的测量，如粉料、颗粒料等。在水泥、粮食、饲料等行业中，雷达物位计可以准确测量料仓中的固体物位，帮助工厂实现自动化控制和库存管理。其高精度和性确保了生产过程的连续性和稳定性。

　　（三）复杂工况下的应用

　　雷达物位计在高压、腐蚀性强、卫生要求高或者复杂工况下也能稳定工作。例如，在食品和饮料行业，雷达物位计可以满足严格的卫生要求，确保生产过程的清洁和。在化工行业，雷达物位计能够承受高压和腐蚀性介质，提供的物位测量数据。

　　（四）低介电常数介质的测量

　　雷达物位计对低介电常数介质的测量效果良好。低介电常数介质的反射信号较弱，但雷达物位计通过的信号处理技术，能够准确捕捉反射信号，确保测量精度。这使得雷达物位计在测量轻质油、化工原料等低介电常数介质时具有**的优势。

　　三、雷达物位计的应用案例

　　（一）石油行业

　　在石油储罐中，雷达物位计可以测量油位，确保油罐的运行。通过实时监测油位，工厂可以优化油罐的存储量，减少油品的溢出和浪费。同时，雷达物位计的高精度测量数据有助于计算油品的库存量，提高库存管理的精度。

　　（二）化工行业

　　在化工生产中，雷达物位计可以测量反应釜、储罐等设备中的物位。由于化工介质往往具有腐蚀性和毒性，雷达物位计的非接触式测量方式避免了介质对传感器的腐蚀和污染，确保了测量的准确性和设备的性。此外，雷达物位计能够适应高压和高温环境，适用于各种复杂的化工工艺。

　　（三）食品和饮料行业

　　在食品和饮料生产中，雷达物位计可以测量原料罐、成品罐等设备中的物位。其高精度和卫生设计确保了生产过程的清洁和，符合严格的卫生标准。例如，在乳制品生产中，雷达物位计可以测量牛奶、酸奶等液体的物位，确保生产过程的连续性和产品质量。

　　（四）制行业

　　在制生产中，雷达物位计可以测量液罐、原料罐等设备中的物位。其高精度和性确保了生产过程的控制，符合严格的品生产质量标准。雷达物位计的非接触式测量方式避免了介质对传感器的污染，确保了品的纯净度和性。

　　四、雷达物位计的优势

　　（一）高精度测量

　　雷达物位计的测量精度高，通常可以达到毫米级。这使得雷达物位计在高精度要求的场合中表现出，能够提供准确的物位数据，帮助工厂实现精细化管理。

　　（二）免维护设计

　　雷达物位计采用非接触式测量方式，无需机械部件接触被测介质，因此不会受到介质的腐蚀和磨损。这种免维护设计大大减少了设备的维护成本和维护时间，提高了设备的可用性和性。

　　（三）适应性强

　　雷达物位计能够在多种复杂环境下稳定工作，包括高压、腐蚀性强、卫生要求高或者复杂工况。其强大的适应性使其能够在各种工业环境中提供的物位测量解决方案。

　　（四）经济实惠

　　尽管雷达物位计具有高精度和免维护等优点，但其价格相对较为合理，具有较高的性价比。对于工厂来说，投资一套雷达物位计系统，不仅可以提高生产效率和产品质量，还能在长期内节省大量的维护成本和人工成本，具有显著的经济效益。

　　五、结论

　　雷达物位计作为一种的物位测量设备，凭借其高精度、免维护和适应性强等特点，在工业领域得到了广泛应用。通过正确的安装和定期的维护，雷达物位计能够长期稳定地运行，提供高精度的物位测量数据。无论是在石油、化工、食品和饮料还是制行业，雷达物位计为工厂的生产过程提供的物位监测解决方案，确保生产过程的稳定性和性。未来，随着技术的不断进步，雷达物位计将在工业自动化领域发挥更加重要的作用，为工厂的智能化生产和管理提供有力支持。

　　导波雷达物位计，液位计

　　1.产品概述

　　1.1测量原理

　　导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

　　输入

　　反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2其中C为光速，因空罐的距离E已知，则物位L为:L=E-D

　　输出

　　通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

　　1.2测量范围

　　H－－－－测量范围

　　L－－－－空罐距离

　　B－－－－顶部盲区

　　E－－－－探头到罐壁的小距离

　　顶部盲区是指物料高料面与测量参考点之间的小距离。

　　底部盲区是指缆绳部附近无法测量的一段距离。

　　顶部盲区和底部盲区之间是有效测量距离。

　　注意:

　　只有物料处于顶部盲区和底部盲区之间时，才能罐内物位的测量。

　　2 .仪表介绍

　　WRD71

　　应用液体、固体颗粒

　　测量范围30米

　　过程连接螺纹、法兰

　　过程温度-40-250℃

　　过程压力-1.0-20bar

　　精度±1mm

　　频率范围100MHZ-1.8GHZ

　　防爆/防护等级Exia IICT6/IP67

　　信号输出4…20mA/HART(两线)

　　WRD72

　　应用液体、固体颗粒

　　测量范围6米

　　过程连接螺纹、法兰

　　过程温度-40-250℃

　　过程压力-1.0-20bar

　　精度±1mm

　　频率范围100MHZ-1.8GHZ

　　防爆/防护等级Exia IICT6/IP67

　　信号输出4…20mA/HART(两线)

　　WRD73

　　应用液体

　　测量范围6米

　　过程连接螺纹、法兰

　　过程温度-40-250℃

　　过程压力-1.0-20bar

　　精度±1mm

　　频率范围100MHZ-1.8GHZ

　　防爆/防护等级Exia IICT6/IP67

　　信号输出4…20mA/HART(两线)- 4 -

　　3.安装指南

　　下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体。同轴管式探头只适用于液体物体。

　　3.1安装位置:

　　<尽量远离出料口和进料口。

　　<对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。

　　<建议安装在料仓直径的1/4处。

　　<缆式探头或杆式探头离罐壁小距离不小于30厘米。

　　<探头底部距罐底大约30mm。

　　<探头距罐内障碍物小距离不小于200mm。

　　<如果容器底部是锥型的，传感器可以安装罐顶，这样可以一直测量到罐底。

　　3.2右图为杆式雷达安装图，主要用于液体液位的测量。

　　特点:

　　<可以测量介电常数大于等于1.9的介质。

　　<一般用于测量粘度≤500cst而且不容易产生粘附的介质。

　　<杆式雷达大量程可以达到6米。

　　<对蒸汽和泡沫有很强的抑制能力，测量不受影响。

　　3.3右图为双杆式雷达安装图，主要用于液体液位的测量。

　　特点:

　　<介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。

　　<可以测量介电常数大于等于1.6的介质。

　　<一般用于测量粘度≤500cst而且不容易产生粘附的介质。

　　<杆式雷达大量程可以达到6米。

　　<对蒸汽和泡沫有很强的抑制能力，测量不受影响。

　　3.4安装方法

　　<合理安装能确保仪表长期而的测量

　　仪表可采用螺纹连接，螺纹的长度不要超过150mm，还可以采用在短管上安装。安装短管直径在2″至6″则安装短管高度应≤150mm，若安装于较长的短管上，应底部固定缆式探头或选用对中支架以避免缆式探头与短管末端接触。

　　当仪表需要安装于直径大于200mm短管时，短管内壁产生回波，在介质介电常数低的情况下会引起测量误差。因此，对于一个直径为200mm或250mm的短管，需要选一个带“喇叭接口”的法兰。

　　<在塑料罐上安装

　　注意！

　　无论是缆式或杆式若想仪表工作正常，过程连接表面应为金属。当仪表装在塑料罐上时，若罐顶也是塑料或其它非导电材质时，仪表需要配金属法兰，若采用螺纹连接，需配一块金属板。

　　<仪表探头与罐壁的距离

　　仪表探头至罐壁的距离建议为罐直径的1/6－1/4(至少大于300mm，混凝土罐至少400mm)选择探头长度时，注意探头底部距罐底约大于30mm。

　　注意事项:

　　<雷达安装不要装在下料口处（图一）

　　<应避免罐内其它装置接触到微波传导部件（图二）

　　<应避免导波缆绳接触到安装短管（图三）

　　缆绳所受下拉力

　　当加料和出料时，介质对缆绳将产生下拉力，下拉力的大小取决于下列因素:

　　1.缆绳长度      2.物料的密度       3.储仓的直径         4.缆绳的直径

　　以下是6mm缆式探头典型介质产生的压力

　　干扰的优化

　　<干扰回波抑制:软件可实现对干扰回波的抑制，从而达到理想测量效果

　　<旁通管及导波管（仅适用于液体）对于粘度不大于500cst，可采用旁通管，导波管或管式来避免干扰。

　　腐蚀性介质测量

　　<如果测量腐蚀性介质，可选用杆式探头套一个塑料套管或四氟套管进行测量。

　　导波雷达探头末端的固定

　　<探头末端如需要固定场合应用有两种固定方式:一种是缘固定；另外一种是非缘固定。

　　■缘固定是指被测介质的介电常数较低且固定在金属罐底时需要缘固定；

　　■非缘固定是指被测介质介电常数很高，罐体为非金属材料、介电常数很低的材料或与被测介质介电常数十分接近的材料，这时可以采用非缘固定。

　　※备注:如用户不能确定介质和罐体的介电常数，请直接与厂家联系

　　4.接线方式

　　如右图。

　　5.调试

　　WRD可以通过三种方式调试:

　　<通过显示调整模块WPM

　　<通过调试软件WSOFT

　　<通过HART手持编程器

　　5.1通过编程模块调试（WPM）

　　5.2通过WSOFT软件调试

　　<雷达传感器都可以通过软件进行调试。采用WSOFT软件进行调试，需要一个仪表CONNECTCAT驱动器。

　　<使用软件调试的时候，给雷达仪表加电24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部电阻250欧姆）的供电仪表，就不需要附加外部电阻，这时候HART适配器可以和4…20mA线并联。

　　5.3通过HART手持编程器

　　6.导波雷达物位计，液位计仪表尺寸

　　7.导波雷达物位计，液位计仪表线性

　　8.导波雷达物位计，液位计技术参数:

　　工作频率:100MHZ-1.8GHZ

　　测量范围:缆式:0-30m；杆式、双杆式:0-6m

　　重复性:±2mm

　　分辨率:1mm

　　采样:回波采样55次/s

　　响应速度:>0.2S（根据具体使用情况而定）

　　输出电流信号:4-20mA

　　精度:

　　通讯接口:HART通讯协议

　　过程连接: G11 /2A

　　法兰DN50，DN80，DN100，DN150

　　过程压力: -1-20bar

　　电源:电源:24VDC(±10%),纹波电压:1Vpp

　　耗电量:max 22.5mA

　　环境条件:温度-40℃～+70℃

　　外壳防护等级:IP67

　　防爆等级:EXia II CT6

　　两线制接线:仪表供电和信号输出共用一根两芯屏蔽电缆线

　　电缆入口:2个M20*1.5或1 /2NPT(电缆直径5－－9mm)

　　9.产品选型

　　WRD70仪表型号，  探头类型，      大量程，  材质

　　WRD71     6mm缆式探头   30000mm    不锈钢

　　WRD72     10mm杆式探头  6000mm     不锈钢

　　WRD73     10mm双杆式探头6000mm     不锈钢（法兰安装）

　　防爆

　　P非防爆型（普通型）电流信号输出（4-20mA）HART协议

　　I本安防爆型（Exia IIC T6）电流信号输出（4-20mA）HART协议

　　D本安型＋隔爆型(Ex d iaⅡC T6)电流信号输出(4-20mA)HART协议

　　一体化过程连接/材质

　　G G11 /2A螺纹不锈钢

　　N 11 /2NPT螺纹不锈钢

　　C法兰DN50 PN16C不锈钢

　　D法兰DN80 PN16C不锈钢

　　E法兰DN100 PN16C不锈钢

　　F法兰DN150 PN16C不锈钢

　　H法兰DN200 PN16C不锈钢

　　K法兰DN250 PN16C不锈钢

　　Y约定

　　关键词:

　　西克导波雷达液位计供应,SICK导波雷达液位计好

　　传感器可将此信号作为连续测量值（模拟值）

　　发送同时也可从中导出可自由定位的开关点（开关量输出）。

　　LFP Inox 采用符合 标准的材料以及 EHEDG 认的设计，

　　确保*的，并且可以随意清洗，

　　甚可以用于卫生要求zui高的应用。

　　它具备模块化连接系统，能够简单、灵活地安装于各类应用。凭

　　借出众的耐高温和耐高压，

　　LFP 在CIP 和 SIP 的环境下使用时也不受限制。

　　通过 IO-Link 与上位机进行通信，真正实现智能化。

　　用于卫生应用的液位传感器

　　西克导波雷达液位计供应,SICK导波雷达液位计好

　　探针可手动缩短，长度可达 4000 mm，Ra ≤ 0.8 μm

　　过程温度可高达 180 °C，过程压力可高达 16 bar

　　无论是连续液位测量、点式限位报警还是它们的组合，

　　SICK 为过程控制、存储及过溢保护任务提供多样化的解决方案。

　　根据安装环境、介质属性和环境条件的不同，

　　SICK 为您提供不同的理想选择，

　　这些不同的传感器有个共同的目标，那就是。

　　SICK 将其专有技术发挥，为您提供zui为多样化的产品选择。

　　种通过检测电磁波传播的时间差进行液位测量的方法，

　　通过发出及反射脉冲间的时间差生成液位信号。

　　互换的卫生过程连接

　　三合:集成显示、模拟量输出和开关量输出相结合

　　PWRD95-DGAEABEABBP2LMV雷达液位计生产厂家

　　雷达物位计的测量效果

　　雷达物位计是*的雷达式物位测量仪表，测量距离zui大20米，可以用于存储罐、中间缓冲罐或过程容器以及各种料仓的物位测量，输出4…20mA模拟信号。

　　雷达物位计采用*的非接触式测量，其稳定的材料制造，测量液体、固体介质的物位，两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输，不受压力、温度变化、惰性气体、真空、烟尘、噪音、蒸汽、粉尘、等工况影响。雷达物位计不受介质密度、粘稠度和温度的变化影响，过程压力可达40bar，过程温度可达220℃， 分辨率1mm，无盲区，高精度。

　　雷达物位计两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品，测量灵敏，刷新速度快，安装简便，牢固耐用，免维护。雷达物位计高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种的时间延伸方法可以确保稳定和的测量。

　　即使工况比较复杂的情况下，雷达物位计存在虚假回波，用的微处理技术和调试软件也可以准确的识别出物位的回波。雷达物位计是26G高频雷达式物位测量仪表，输出4-20mA模拟信号，测量zui大距离可达70米；天线被进一步优化处理、新型的微型处理器可以对信号进行更高速率的分析和处理，使仪表能够在反应釜、固体料仓等复杂的测量环境有效工作。

　　雷达物位计天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接受和处理，传输信号经电子信息处理单元自动转换成物位信号。雷达物位计天线尺寸小，便于安装；非接触性雷达，无磨损，不产生污染，腐蚀、泡沫、水蒸气、粉尘、压力、温度等对雷达的影响微弱，严重粉尘环境对雷达测量影响微弱，波长更短，对倾斜的固体的表面有的反射能力。
