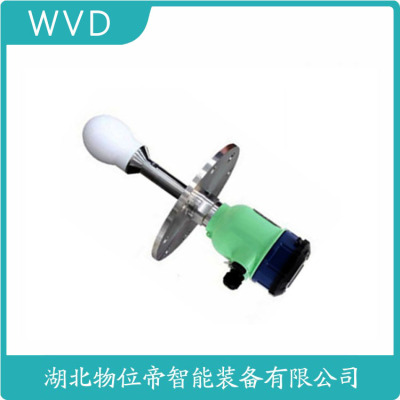

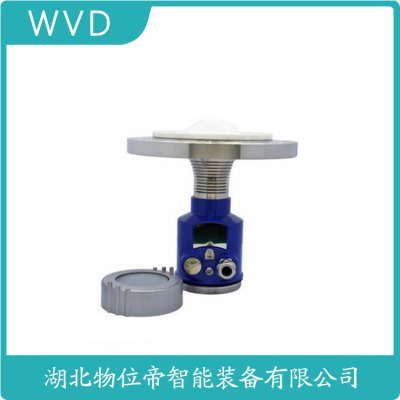

BRD148雷达物位计便宜的
JZ-RD600导波雷达物位计
JZ-RD600概述:
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。仪表测量参考点到物料表面的距离，探头发出高频
脉冲遇到物料表面时发射回来被仪表内的接收器接受，并将时间信号转化为物位信号。
输入:
发射的脉冲信号沿缆绳传递至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号由智能软件完成识别，
距离物料表面的距离D与脉冲的时间行程T成正比。
输出:
通过输入空罐高度E（=零点），满罐高度F(=满量程)及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4~20mA输出。
产品简介:
类别 MLRD601 MLRD602
应用 液体、固体小颗粒及粉体 液体、固体小颗粒及粉体
测量范围 20米（可扩展至30米） 6米
过程连接 螺纹、法兰 螺纹、法兰
过程温度 -20~550度 -20~550度
过程压力 -1.0~40bar -1.0~40bar
精度 小于0.1% 小于0.1%
分辨率 1mm 1mm
重复性 ±3mm ±3mm
频率范围 100MHZ~1.8GHZ 100MHZ~1.8GHZ
防爆防护等级 Exd ll BT4/IP68 Exd ll BT4/IP68
信号输出 4~20mA/HART（两线） 4~20mA/HART（两线）
产品选型:
JZ-RD60 仪表型号，探头类型，长度，材质 防爆 过程连接/材质 过程温度 外壳/防护等级/天线防护等级 电缆接口 现场显示 编程器 要求 探头长度
1 6mm 缆式探头35000mm 不锈钢
2 10mm 缆式探头6000mm 不锈钢
3 同轴 双杆 6000mm 不锈钢（法兰安装）
P 非防爆型
I 隔爆型
1 G1-1/2A螺纹 PN40不锈钢
2 法兰DN50 PN40C DIN250I/不锈钢
3 法兰DN80 PN40C DIN250I/不锈钢
4 法兰DN100 PN16C DIN250I/不锈钢
5 法兰DN150 PN16C DIN250I/不锈钢
1 Viton/-20~130度
2 Kalrez/-40~150度
3 Viton/-40~250度 带散热片
4 陶瓷/-40~550度 带散热片 A铝/IP67
M M20X1.5
N 1/2NPT
Y 带
N 不带
Y 带
N 不带
W 无
Y 有 L=米
测量原理 通过浸入过程介质的导波杆引导低功率、纳秒级微波脉冲，进行液位物位测量。当微波脉冲抵达具有不同介电常数的介质时，部分能量被反射回变送器。 变送器利用次反射的余波测量界面位置。在上层产品表面未被反射的部分微波继续向下直达下层产品表面然后也被反射回来。其波速取决于上层产品的介电常数。发射脉冲与反射脉冲之间的时间差被换算成距离，由此计算出总体液位或界面位置。反射强度取决于被测产品的介电常数。介电常数值越高，反射强度越大。
导波雷达技术的优势高度、的直接液位测量，无需对变化的过程条件（如密度、导电性、粘度、pH、温度和压力）进行补偿。无活动部件、无需重新标定，将维护工作减到少适用于蒸汽、粉尘、湍流和泡沫工况适用于几何形状复杂或存在干扰物的小型储罐，而且不受旁通管机械设计的影响由上而下的安装方式可大程度地降低泄漏风险
高度的应用灵活性
5300 系列的特性能更优，适用于更多应用；适用于大多数液体和固体的液位/物位应用，以及液体界面位置测量应用；实现多方面，其中包括过程容器、控制和，即使是具挑战性的应用场合也能妥善处理，十分；可广泛选择材料、过程连接件、导波杆类型和配件；通过多种选项，您可以找到适合现有旁通管的产品或带有罗斯蒙特 9901 高品质旁通管的完整组件；动态蒸汽补偿选项自动对蒸汽空间介电常数的变化进行补偿。
佳性能与正常运行时间的直接切换技术 (DST) 与导波杆末端探测 (PEP) 可提高测量能力和性；能够将单管导波杆用于长测量范围、障碍物和低介电常数场合，确保在更多应用（如粘性介质）中具有性；对于具有挑战性的应用场合（如塑料颗粒和易沸腾的烃类产品），导波杆末端探测提供备份功能；智能电流接口具有更稳定的微波和 EMI 性能，可使外部干扰造成的影响小。
设计坚固，性高无与伦比的重型导波杆解决方案具有多层保护，可用于端温度和端压力；回波逻辑和智能软件功能具有更佳的能力，可跟踪表面，检测整个容器的状况；防溢罐保护和集成系统 SIL3 适用性均经过第三方认；电子部件和电缆连接位于单独的隔室中，操作更，并且更能受潮；带有验反射器，可轻松验变送器，检测高液位条件；
技术规格液体和半液体液位，和/ 或液体/ 液体界面，或固体物位；5301 型用于液位或全浸没界面测量；5302 型用于液位和界面测量；5303 型用于固体物位测量；微波输出功率额定 300 μW，大 45 mW；湿度0 - 100％ 相对湿度；启动时间小于 40 秒；输出:两线制， 4—20 mA。将数字过程变量叠加在 4-20 mA 信号上，符合 HART 协议的主机都可调用。HART 信号可用于多站模式。
BRD148雷达物位计便宜的
VILTERA42044CX4M
WIELANDZ5.540.0325.0
WIELAND91.222.2004.9
WIELAND8113 BFK / 12 TOP K
WIELANDBAS GAESNLS 6 4,0 50
VILTER25269A
WIELAND25.648.4353.0
WIELAND96.231.2033.1
WEIDMUELLERCLI C 1-12 GE/SW 0240-0259 2-PAG
WIELANDZ5.574.0153.0
WIELANDST18/3S C1 F GN
WIELANDGST18I4KSBS 15H X11WS
WIELANDU2.257.2004.1
WEIDMUELLERDEK 5 FS 2, 4, 6...100
WIELANDU2.238.3100.1
WEIDMUELLERPOWERSTRIPPER 6,0
WIELAND8291 E / 4 / 8 Z OB
WIELAND05.545.2302.8
WIELANDGST18I4KSBS 15 X15SW
WIELAND9704 A /VG B
WIELAND96.053.6253.1
WEIDMUELLERKDSU M50 BN O NI 2 G50S
WIELANDR1.643.4150.0
WEIDMUELLERLMZFL 5/19/135 3.5SW
WIELAND83.217.2009.2
WIELANDST 72.7 /16 REVZ
WIELAND25.522.4253.0
WIELAND92.934.0753.0
WEIDMUELLERDIE SET TS35x7.5 (DS3575)
WEIDMUELLERMPC 17/17/10 trsp
VILTER2466R
WEIDMUELLERBLZ 5.08/10/180F SN OR BX
WIELAND8213 B / 2 S OB
WEIDMUELLERBLZF 5.08/16/180F SN OR BX
WIELANDGST18I4KSB- 15H 20GR01
WEIDMUELLERCLI C 3-9 SDR SG
美国K-TEK公司是世界上***的过程物位仪表制造公司之一。美国K-TEK公司成立于1975年。美国K-TEK公司产品遍布世界各个角落。美国K-TEK公司在多个国家设有分公司,凭借性的销售网络,美国K-TEK公司可向130多个国家提供K-TEK导波雷达液位变送器,K-TEK液位计,K-TEK电子开关,K-TEK现场控制器,K-TEK法兰,K-TEK浮筒配件。
产品有:美国K-TEK导波雷达液位变送器丨
K-TEK液位计、K-TEK电子开关,K-TEK现场控制器,K-TEK法兰,K-TEK浮筒配件。The K - TEK guided wave radar liquid level transmitter, K - TEK level gauge, K - TEK electronic switch, K - TEK site controller, K - TEK special flange, K - TEK buoy accessories.K-TEK 型号,K-TEK 品牌,K-TEK 厂家,K-TEK 价格,K-TEK 代理,K-TEK 分销,K-TEK 现货,K-TEK 资料。K-TEK model, K-TEK brand, K-TEK manufacturer, K-TEK price, K-TEK agent, K-TEK distribution, K-TEK spot, K-TEK data.参考:
/?380.html
WIELANDDec-01
WIELAND96.232.1036.7
WIELAND25.343.0353.0
WIELANDREVOS MOT W 8X1,5 - 30
WEIDMUELLERLSF-SMT 5.00/12/135 3.5SN BK TU
WIELANDZ7.212.1327.0
WEIDMUELLERBLZP 5.00/18/270F SN BK BX
WIELAND25.179.0753.0
WIELANDGST15I3KSBA 15HW 60SW
WIELANDIVBS WK4 E - 6
WEIDMUELLERWS 10/5 MC M SDR
WIELANDGST15I2KSBS 15HW 30SW
WIELANDU2.207.1100.1
WIELAND25.500.2053.0
WEIDMUELLERLM 5.00/11/90 3.5SN OR BX
WEIDMUELLERLL2N 9.52/24/90 5.0SN GY BX
WIELANDST18/4 S WS
WEIDMUELLERKDKS1/EN LD 230VAC
WIELANDRST20I3K1-S 25 13SW
WEIDMUELLERBLF 5.00HC/03/90LH SN OR BX
WIELAND25.380.3553.0
WEIDMUELLERBLZP 5.08/04/180LH SN OR BX
WIELANDBAS GOT GD 10 M25 69 A1
WIELANDZ5.532.4125.0
WIELAND70.320.1628.9
WIELAND8105FUE/ 3C13 VR SWG GW
WEIDMUELLERVSPC BASE 1CL FG
WIELAND70.377.4835.1
WIELAND8513 SEGN/15 W THR OB
WIELAND8313 S / 8 G OB
WIELAND8113 S / 16 WF OB
WIELAND25.133.0553.0
VILTER2858G
WEIDMUELLERESG 9/6 MC NE WS
WIELAND96.021.0453.0
WIELAND92.232.2003.3
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
特殊工况定制解决方案
高温熔体（>400℃）测量采用水冷法兰（流量2m³/h），波导延伸管耐温800℃。强粘附性介质使用自清洁天线，维护周期延长至6个月。卫生型设计符合3A标准，Tri-Clamp接口表面粗糙度Ra<0.8μm。最新蓝宝石透波窗口可测ε<1.4介质。
工业生产过程要求液位测量仪表应满足多功能、智能化、、精度高、免维护等要求，磁致伸缩液位计、导波雷达物位计和差压变送器均适用于液位测量，昌晖仪表结合这三种仪表在火电厂的应用，对差压变送器、导波雷达物位计和磁致伸缩液位计性能原理与液位测量应用现状作一对比。
1、工作原理
①磁致伸缩式液位计工作原理
如图1所示，磁致伸缩式液位计根据磁致伸缩原理设计，其在一个非磁性传感管内装有一根磁致伸缩线，在顶端装一个压磁传感器，每秒发出10个电流脉冲信号，并开始计时，电流脉冲同磁性浮子在磁致伸缩线上产生一个扭应力波，沿磁致伸缩线向两端传送。测量压磁传感器收到这个扭应力波信号的起始脉冲和返回扭应力波间的时间间隔，来判断浮子位置，即得被测液位，转变为成比例的4-20mA信号输出。
图1 磁致伸缩式液位计工作原理
②导波雷达物位计测量原理
如图2所示，导波雷达液位计由发生器产生一个沿导波杆向下传送的电磁脉冲波，遇到介电常数大的液体表面时被反射，计算脉冲波的传导时间，而得到液位位置。
图2 导波雷达物位计测量原理
③差压变送器测量原理
差压变送器传感器是双侧压力作用测量元件，经压-电转换器，处理为标准4-20mA信号输出。
2、分析与比较
①差压变送器、导波雷达物位计和磁致伸缩液位计原理比较
A、磁致伸缩液位计根据磁浮子位置测得液位，测量影响因素为介质密度，介电常数、气相组分、工作温度、压力对测量没有影响。
B、导波雷达液位计测量的影响因素为介电常数、气相组分，温度、压力对测量也有一定影响。
C、差压变送器是根据压差变化测量液位，影响测量结果的因素如腔体真空或负压产生虚假读数；管路内气泡带来干扰；容器内水的密度改变导致测量误差。
②差压变送器、导波雷达物位计和磁致伸缩液位计特性比较
A、磁致伸缩液位计特性
a、性强
由于磁致伸缩液位计采用波导原理，整个变换器封闭在不锈钢管内，和测量介质无接触，无机械可动部分，故无摩擦、无磨损，传感器工作，寿命长。
b、精度高
由于磁致伸缩液位计用波导脉冲工作，通过测量起始脉冲和终止脉冲的时间来确定被测位移量，因此测量精度高，分辨率优于0.01%FS，这是用其他传感器达到的精度。
c、性好
磁致伸缩液位计测量时无需开启罐盖，避免了人工测量所存在的不因素；防爆性能高，本安防爆，使用，适用于对化工原料和易燃液体的测量。
d、易于安装和维护
磁致伸缩液位计一般通过罐顶已有管口进行安装，适用于地下储罐和已投运储罐，在安装过程中不影响正常生产。
e、便于系统自动化工作
磁致伸缩液位计的二次仪表采用标准输出信号，便于计算机对信号进行处理，容易实现联网工作，提高整个测量系统的自动化程度。
B、导波雷达物位计特性
a、对液体、颗粒及浆料连续物位测量不受介质变化、温度变化、稀有气体及蒸汽、粉尘、泡沫等的影响。
b、液体量程小于15m时，测量精度为±5mm；量程大于15m时，测量精度为5mm±0.05%。
c、量程60m，耐250℃高温、40kg高压，适用于爆炸危险区域。
d、对蒸汽和泡沫有很强的抑制能力，测量不受影响。
e、顶部和底部具有盲区。
C、差压变送器特性:
a、常规差压变送器在许多液位测量应用中，在液体有额外的蒸气压力。由于蒸气压力不是液位测量的一部分，需要使用引压管和有密封件的毛细管来抵消它的存在。
b、电子远传技术采用数字结构取代机械部件，响应速度更快，测量精度也有所提高。
c、天气寒冷时装置通常需要伴热或保温，要检查引压管漏水、冷凝、蒸发和堵塞。
d、距离过长的毛细管会使压力传输变得误差过大，同时安装过程要求较高。
表1 差压变送器、导波雷达物位计和磁致伸缩液位计特性比较
仪表类型 测量精度 性 安装 泄漏点 维护量 寿命
差压变送器 低 一般 复杂、附件多 较多 大 长
导波雷达 较高 较高 简单 较少 低 较长
磁致伸缩 高 高 简单 少 低 长
③工况干扰比较
实际应用中常见工况产生干扰和影响的情况如表2所示。
表2 实际应用中常见工况产生干扰和影响的情况
常见工况 差压变送器 导波雷达物位计 磁致伸缩液位计
压力变化 影响很大 无影响 无影响
温度变化 影响很大 有影响 无影响
震动干扰 影响很大 有影响 无影响
电磁干扰 无影响 有影响 无影响
介质 水、汽 水、汽 水、汽
介电常数 影响很大 影响很大 无影响
介质成分(如水、汽) 影响很大 影响很大 无影响
④适用范围比较
差压变送器、导波雷达物位计和磁致伸缩液位计适用范围如表3所示。
表3 差压变送器、导波雷达物位计和磁致伸缩液位计适用范围
适用范围 差压变送器 导波雷达物位计 磁致伸缩液位计
压力0-1MPa 适用 适用 适用
压力0-4MPa 适用 适用 适用
压力0-30MPa 适用 —— 适用
温度0-100℃ 适用 适用 适用
温度0-220℃ 适用 适用 适用
温度0-565℃ 适用 —— 适用
精度5‰-1‰ 适用 适用 适用
精度1‰ —— —— 适用
量程0-5m 适用 适用 适用
量程0-10m 适用 适用 适用
量程0-30m 适用 适用 适用
由对析可知:
①磁致伸缩液位计适用于电厂工况，精度高，稳定性很好，安装与维护量很小，基本不需要维护。在电厂高加、低加、凝汽器、除氧器等容器设备以及其他辅机工位，如油站、化水等均适用。其凭借环境适应性强、安装方便、高精度、低成本、免维护的优点，在当今液位测量领域占较大优势。
②导波雷达液位计适合的工况较好，对温度和环境要求较高，对于安装空间有一定的要求。安装要求避开进料口，以免产生虚假反射。不能安装在拱形罐的中心处（否则传感器收到的虚假回波会增强），也不能距离罐壁很近，佳安装位置在容器半径的1/2处。只有物料处于顶部盲区和底部盲区之间时，才能罐内物位的测量，满足精度要求。调试较方便，运行和维护量不大。
③差压变送器适合的工况有限，而且传感器零漂移严重；测量偏差大，长期工作稳定性差，精度较低，受环境影响较大；安装及维护量较大，无论是正常运行还是例行维护，工作量都较大，现在基本作为一个备用选择。
现场情况:介质:液化氨气，量程:10m，法兰:DN100，现场有磁翻板液位计现场显示。
分析:液化氨气属于易燃易爆介质，有毒，带腐蚀性，通常采用球形罐存储，压力约2.5Mpa，常温，介电常数小（1.6-1.9），一般带有导波测量管。
选型:导波雷达液位计，防爆，高压，标准DN100法兰
GDLD601-I41AMYNWL=10m
现场问题及原因分析:
问题1、现场磁翻板液位计与导波雷达物位计显示存在固定偏差40cm。
原因:如图:磁翻板液位计零点与导波雷达物位计零点不在同一个水平面，相差0.4m，选型时量程提供错误，应该选择10.4m。
解决:由于现场已生产，带压容器，不能将导波雷达物位计拆卸更改缆绳长度，只能将导波雷达
量程参数改为10.4m。更改后与磁翻板液位计除液位0.4m以下外显示一致。存在问题，容器内液氨液位降至0.4m以下后，导波雷达依然显示0.4m，不能归0。与使用厂家协商，可以接受。
问题2、现场仪表经常出现损坏现象。
原因:经检查，此罐为高压容器罐，压力约为2.5Mpa，由于导波雷达物位计的旁的其他仪表存在轻微渗露，导波雷达进线口没有拧紧，导致部分氨气进入电路板仓，腐蚀接线端子，致使仪表工作不正常。
解决:从新密封雷达旁边泄露仪表，拧紧导波雷达电气接口。
回声曲线图
结论:由于测量液化氨气存在高压、腐蚀、有毒、挥发、介电常数小等工况，但只要我们选型正确，由回声曲线图可知，可以满足现场高精度、测量的需求，而且通过应用该仪表，有效地降低了职工劳动强度，消除了事故隐患，为地面系统的平稳控制提供准确依据和数据。
