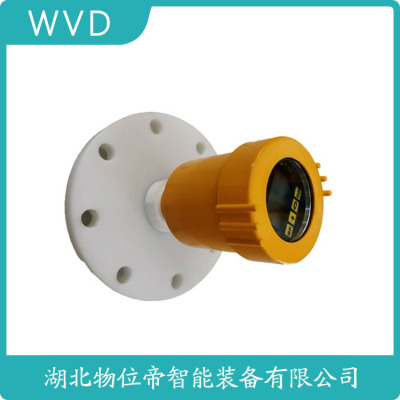

RJ-903雷达物位计制造厂家
1、应用:液体、固体颗粒2.测量范围:20米3.过程连接:螺纹、法兰4.介质温度:-40~250℃5.过程压力“-0.1~2MPa6.精度:±3mm7.频率范围:100MHz-1.8GHz8.防爆登记:Exia Ⅱ CT6 Ga Exd ia Ⅱ CT6 Gb9.防护登记:IP6710.信号输出:4…20mA/HART(两线）
BFRD701
BFRD702
BFRD703
BFRD700系列导波雷达物位计
应用:液体和固体料位连续，测量量程30米。
BFRD701-缆式探头:主要用于固体料位及液体料位的测量，量程30米。
BFRD702-杆式探头:主要用于液体料位，量程6米。
BFRD703-同轴探头:主要用于测量介电常数较低的液体，量程6米。
概述
BF系列导波雷达液位变送器运用了TDR（时域反射原理）技术，TDR 发生器产生一个沿导波杆或缆绳传送的电磁脉冲波，当遇到比先前传导介质（空气或蒸发汽）介电常数大的介质表面时，脉冲波会被反射。用超高速计时电路来计算脉冲波的传导时间，从而达到稳定的液位测量。
BF系列导波雷达物位变送器是取代浮筒变送器和射频导纳（电容）液位变送器的更新换代产品。它与浮筒变送器相比不受介质比重的影响，与射频导纳（电容）液位变送器相比不受介电
常数变化的影响。不需要现场校调，只需输入物位数据进行组态即可，是现有的一种物位测量仪表都无可比拟的优点。
BF系列导波雷达液位变送器是针对复杂的物位工况而设计生产的，信号通过导波杆传播，而不是通过空气传送，导波杆上的空气和凝结水不会影响性能，可测量介电常数低至1.4 的介质（如丁烷）。并且不受压力、温度、密度的限制。
特性及优势
测量不受下列因素影响:
液体的密度，固体物料的疏松程度和温度
加料时的粉尘和液体表面的泡沫对测量无影响
同轴杆式探头的测量不受罐体及安装短管的内部结构的影响
探杆和缆式探头可以更换
安装指南
下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体管式探头只适用于液体物体。
安装位置:
尽量远离出料口和进料口。
对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
建议安装在料仓直径的1/4处。
缆式探头或杆式探头里罐壁距离不小于50厘米。
探头底部距罐底大约30mm。
探头距罐内障碍物距离不小于300mm。
.
特点:
可以测量介电常数大于等于1.4的介质。
一般用于测量粘度≤500cst而且不容易产生粘附的介质。
量程可以达到6米。
对蒸汽和泡沫有很强的抑制能力，测量不受影响。
对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。
接线方式
缆式探头的固定
如果缆式探头距离罐壁小于50厘米或有可能碰到罐壁上时，缆式探头的末端需要固定在罐底。
为了避免缆式探头在下料时过度受力，用户需将缆绳底部固定在罐底，固定时，应该尽量让缆绳保持一定的松紧度。选择缆式探头时应比实际距离稍长一些。

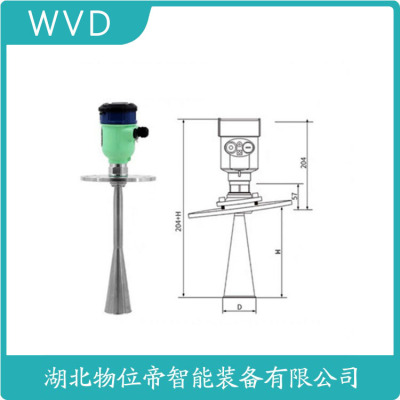

仪表尺寸
技术参数
参数: 工作频率:100MHZ-1.8GHZ
测量范围:缆式:0 - 30m；杆式、同轴式:0 - 6m
重复性:±3mm
分辨率:1mm
采样:回波采样54 次/s
响应速度:>0.2S（根据具体使用情况而定）
输出电流信号:4 - 20mA
精度:
通讯接口: HART 通讯协议
过程连接: G1-1/2 (BFRD701、BF-802)
法兰DN50，DN80，DN100，DN150(BF-803)
过程压力: 2Mpa
电源: 电源:24VDC(±10%),纹波电压:1Vpp
耗电量:max 22.5mA
环境条件: 温度-40OC～+100OC
外壳防护等级: IP68
两线制接线: 仪表供电和信号输出共用一根两芯导线
电缆入口:2个M20*1.5(电缆直径5----9mm)
RJ-903雷达物位计制造厂家
导波雷达液位计
关键字:导波雷达液位计,液位计
HJRD32导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
导波雷达液位计技术参数:
应 用:液体
测量范围:6米
过程连接:螺纹、法兰
过程温度:-40-250℃
过程压力:-0.1~2MPa
精 度:±3mm
频率范围: 100MHZ-1.8GHZ
防爆等级:Exib IIC T6 Gb
防护等级:IP67
信号输出:4—20mA/HART（两线）
导波雷达液位计特点说明:
特点:
1.可以测量介电常数大于等于1.4的介质。
2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
3.杆式雷达量程可以达到6米。
4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。
5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量精度。
测量原理
产品是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速
因空罐的距离 E 已知，则物位 L 为: L=E-D
输出
通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4－20mA输出。
测量范围:
F---- 测量范围
E---- 空罐距离
B---- 顶部盲区
K---- 探头到罐壁的距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳底部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
安装位置:
1.尽量远离出料口和进料口。
2.对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
3.建议安装在料仓直径的1/4处。
4.缆式探头或杆式探头离罐壁距离不小于30厘米。
5.探头底部距罐底大约30mm。
6.探头距罐内障碍物距离不小于200mm。
7.如果容器底部是锥型的，传感器可以安装
8.罐顶，这样可以一直测量到罐底。
导波雷达液位计安装图:
图一（安装指南）
图二（导波管）
导波雷达液位计选型表:
仪表型号 探头类型 量程 材质
HJRD32 杆式探头 6000mm 不锈钢
HJRD32-防爆
P 标准型 ( 非防爆 )
I 本安型 (Exib Ⅱ C T6)
D 本安型＋隔爆型 (Exd ib Ⅱ C T6)
HJRD32-杆式探头
A 6mm
B 10mm
HJRD32-过程连接/材料
G G1½"A 螺纹/不锈钢
GA G1"A 螺纹/不锈钢
N 1½"NPT 螺纹/不锈钢
NA 1"NPT 螺纹/不锈钢
C 法兰 DN50 PN16 C 型
D 法兰 DN80 PN16 C 型
E 法兰 DN100 PN16 C 型
F 法兰 DN150 PN16 C 型
H 法兰 DN200 PN16 C 型
K 法兰 DN250 PN16 C 型
Y 约定
HJRD32-密封温度
P 普通密封 /-40...100℃
G 高温密封 /-40...250℃带散热片
HJRD32-电子单元
2 （4 ～ 20）mA /24V DC 两线制
3 （4 ～ 20）mA /24V DC/HART 两线制
4 （4 ～ 20）mA /24V DC/HART 四线制
5 （4 ～ 20）mA /220V AC/HART 四线制
HJRD32-外壳/防护等级/天线防护等级
P 塑料 /IP65
L 铝 /IP67
HJRD32-电缆接口
M M20*1.5
N ½"NPT
HJRD32-编程/显示
V 带
X 不带
HJRD32-量程（mm）
备注:
相关信息
导波雷达液位计单缆或单杆产品概述
导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理，转化成与物位相关的电信号。
导波雷达液位计单缆或单杆适用范围及特点:
导波雷达物位计用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。
1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，高测量温度可达800℃，大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
2、防挂料:电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
导波雷达物位计主要技术参数:
正常工作条件:
环境温度:-20～50℃；
相对湿度:5%～100%（包括直接湿）；
环境压力:86kPa～108 kPa；
测量范围: 0～6米，缆式大可达35米；
过程连接: 螺纹 或者法兰；
过程温度: -40 -250℃；
过程压力: 0.1～6Mpa；
工作频率: 1.8GHz；
响应速度: ≥0.2s（根据具体情况而定）
重 复 性: ± 3mm ；
分 辨 率: 1mm ；
电流信号: 4～20mA/HART；
精度: ‹0.1% ；
通讯接口: HART 通讯协议 ；
电源: 24V DC(+/-10%) /波纹电压:1Vpp；
耗 电 量: max22.5mA ；
防爆认: Exia II CT6 ；
外壳保护等级: IP68；
两线制接线: 供电和信号输出公用一根两芯线；
电缆入口: 两个M20ⅹ1.5（电缆直径5 … 9mm）。
三、导波雷达物位计型号及说明:
特殊工况定制解决方案
高温熔体（>400℃）测量采用水冷法兰（流量2m³/h），波导延伸管耐温800℃。强粘附性介质使用自清洁天线，维护周期延长至6个月。卫生型设计符合3A标准，Tri-Clamp接口表面粗糙度Ra<0.8μm。最新蓝宝石透波窗口可测ε<1.4介质。
德国E+H导波雷达液位计FMP52
FMP51 带涂层的探杆，适用于腐蚀性的介质的液位测量
应用
• FMP51 - Premium 仪表，用于液位测量和界面测量
• FMP52 - Premium 仪表，带涂层探头，用于腐蚀性液体的测量。接液部件采用
认和 USP Cl. VI 认材料
• FMP54 - Premium 仪表，主要用于高温和高压应用场合中的液体测量
• 较大量程:45 m (148 ft)
•
过程连接:3/4"螺纹，或法兰
•
温度范围:–196…+450 °C (–321…+842 °F)
•
压力范围:–1…400 bar (–14.5~5 800 psi)
•
提供下列系统集成接口:
– 4...20 mA HART (模拟量信号)
– PROFIBUS PA (Profile 3.02)
–
基金会现场总线(FF)
•
可以进行限位监控(低限(MIN)、高限(MAX)、量程范围内)，具有 SIL 2 (单台仪
表测量)或 SIL 3 (同构冗余测量)等级，
通过 TÜV 认，符合 IEC 61508 标
准
优势
•
测量:
–
存在波动液面和泡沫液面时
–
介质类型改变时
–
存在粉尘的应用场合中(仅适用于 FMP54)
•
适用范围广
•
内置数据储存单元
•
工厂预标定探头长度
•
全中文显示的直观菜单引导式操作方法
•
便捷地集成至控制系统或资产管理系统中
• 准确的仪表诊断和过程诊断，有助于发现问题
•
防爆认:ATEX、IEC Ex、CSA、FM、NEPSI
压力设备指令(PED) (仅适用于 FMP54)
3A 认(仅适用于 FMP52)
物位，流量，压力，水分析测量测控:德国E+H，德国VEGA，北京瑞普三元压力传感器， 美国EMA流量传感器， 公众平台:西安宏略贸易有限公司。 水分析:CPM223，CPM253，CM442，CPS11，CPS11D等；物位计:FMR10, FMU30. FMU40等；压力变送器:P31 PMP11，PMC11,PMC131 等现货。
RF2000系列导波雷达物位变送器是我公司与美国FOX仪表有限公司合作设计、制造的具有自主知识产权的导波雷达物位计，该产品经多年两地雷达液位专家的联合研究和开发。电 源:24VDC (12～30V)
输出信号:4～20mADC带HART通讯协议
负载电阻:≤650Ω
环境温度:-40～65℃
相对湿度:0～99%
大粘度:8000CP介电常数:εr≥1.4
重 复 性:≤2mm
诊断报警:低报3.6mA 高报:22mA
电气接口:标准1/2”NPT内螺纹
防护等级:IP67
阻尼时间: 0～30s可调
用户界面:3按键+LCD液晶显示
介质温度:常温≤120℃ 中温≤200℃ 高温≤520℃
公称压力:普通≤2.5MPa 中压≤10.0MPa 高压≤32.0MPa测量范围:同轴、杆式≤6.1m 缆式≤21m
精 度:同轴、杆式≤±0.1%FS 缆式≤±0.3%F
防爆等级:本安型:ExiaIICT1～T6 隔爆型:ExdIICT1～T6
