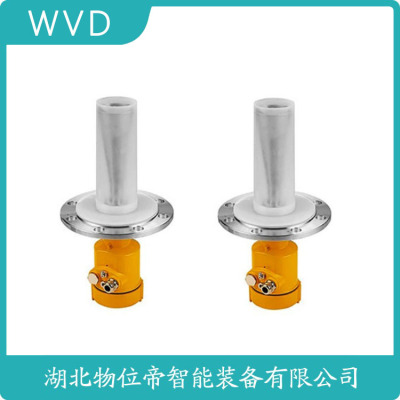

HBRD904雷达物位计公司
防爆认证与安全防护设计
化工领域需满足ATEX/IECEx防爆标准，隔爆型（Ex d）外壳可承受1.5MPa内部爆炸压力。本安型（Ex ia）设计限制回路能量<1W，适用于Zone 0区。整体防护等级IP68，可短时浸没10米水深。某油气平台案例显示，通过API 670标准的雷达料位计MTBF超15年。最新光纤传感技术彻底消除电火花风险，已用于氢气储罐监测。
导波雷达液位计是为液位测量和控制系统中应用而研发的雷达液位仪表，可以用于指示和控制液位，可以满足大多数情况的液位测量，测量准确度高，导波雷达液位计工作原理运用了时域反射与ETS等技术。液位计变送器模块可以发射特定频率的高频窄电磁波，该电磁波沿着传感器的导波杆或钢缆传播，当发射的电磁波遇到不同的介电常数的介质表面时，电磁波会被反射回来。通过等效时间采样技术将纳秒级的传导时间放大为毫秒级别的等效时间，再采用*目标识别等复杂的算法处理，并对存在的虚假回波进行有效抑制，从而实现了对液位的测量。
导波雷达液位计是一种采用直接接触的方式，将传感器导波杆或者钢缆浸入被测介质进行测量的液位仪表。液位计运用了时域反射原理，变送器模块部分产生一定频率的电磁信号沿导波传感器传播，遇到不同介电常数的介质时产生反射，单片机通过算法可以得到待测液位高度。因此，在用导波雷达液位计测量液位时，液位的变化会引起传感器特征阻抗改变。这种改变产生的反射信号通过电路采集进行捕捉后，加以处理从而得到所测的液位高度。
导波雷达液位计主要具有以下优点:
（1）液位计的电磁波沿同轴射频电缆和导波杆或者钢缆传导，衰减程度小，功耗低，电磁波能量集中，不易扩散，抗干扰能力很强，准确度可达±3mm。
（2）可以测量各种低介电常数的介质，介电常数的大小只影响回波幅度大小，对测量数据无影响。
（3）雾气、泡沫等引起的散杂信号对测量无影响。对于具有挥发性气体、泡沫、液位表面波动、挂料、结垢、沸腾、介电常数或密度经常变化的测量工况，都可以有效进行测量。
（4）测量不受介质密度、导电率和温度的影响，适用于高温高压工况下的测量。
（5）具有维护量小，现场调校方便，性能稳定、等优点。

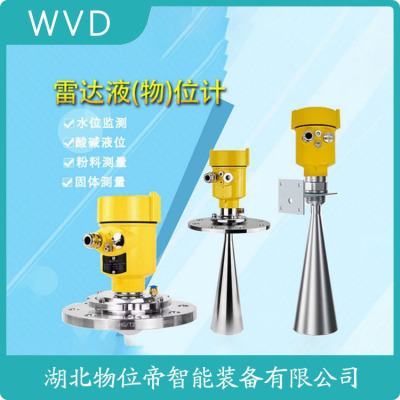

HBRD904雷达物位计公司
测量原理 通过浸入过程介质的导波杆引导低功率、纳秒级微波脉冲，进行液位物位测量。当微波脉冲抵达具有不同介电常数的介质时，部分能量被反射回变送器。 变送器利用次反射的余波测量界面位置。在上层产品表面未被反射的部分微波继续向下直达下层产品表面然后也被反射回来。其波速取决于上层产品的介电常数。发射脉冲与反射脉冲之间的时间差被换算成距离，由此计算出总体液位或界面位置。反射强度取决于被测产品的介电常数。介电常数值越高，反射强度越大。
导波雷达技术的优势高度、的直接液位测量，无需对变化的过程条件（如密度、导电性、粘度、pH、温度和压力）进行补偿。无活动部件、无需重新标定，将维护工作减到少适用于蒸汽、粉尘、湍流和泡沫工况适用于几何形状复杂或存在干扰物的小型储罐，而且不受旁通管机械设计的影响由上而下的安装方式可大程度地降低泄漏风险
高度的应用灵活性
5300 系列的特性能更优，适用于更多应用；适用于大多数液体和固体的液位/物位应用，以及液体界面位置测量应用；实现多方面，其中包括过程容器、控制和，即使是具挑战性的应用场合也能妥善处理，十分；可广泛选择材料、过程连接件、导波杆类型和配件；通过多种选项，您可以找到适合现有旁通管的产品或带有罗斯蒙特 9901 高品质旁通管的完整组件；动态蒸汽补偿选项自动对蒸汽空间介电常数的变化进行补偿。
佳性能与正常运行时间的直接切换技术 (DST) 与导波杆末端探测 (PEP) 可提高测量能力和性；能够将单管导波杆用于长测量范围、障碍物和低介电常数场合，确保在更多应用（如粘性介质）中具有性；对于具有挑战性的应用场合（如塑料颗粒和易沸腾的烃类产品），导波杆末端探测提供备份功能；智能电流接口具有更稳定的微波和 EMI 性能，可使外部干扰造成的影响小。
设计坚固，性高无与伦比的重型导波杆解决方案具有多层保护，可用于端温度和端压力；回波逻辑和智能软件功能具有更佳的能力，可跟踪表面，检测整个容器的状况；防溢罐保护和集成系统 SIL3 适用性均经过第三方认；电子部件和电缆连接位于单独的隔室中，操作更，并且更能受潮；带有验反射器，可轻松验变送器，检测高液位条件；
技术规格液体和半液体液位，和/ 或液体/ 液体界面，或固体物位；5301 型用于液位或全浸没界面测量；5302 型用于液位和界面测量；5303 型用于固体物位测量；微波输出功率额定 300 μW，大 45 mW；湿度0 - 100％ 相对湿度；启动时间小于 40 秒；输出:两线制， 4—20 mA。将数字过程变量叠加在 4-20 mA 信号上，符合 HART 协议的主机都可调用。HART 信号可用于多站模式。
Rosemount 3300 液位变送器用于液位测量和界面测量，为液体应用提供了具有成本效益的解决方案。Rosemount 3300 没有可移动零件，无需校准，几乎不受工艺条件的影响。凭借自上而下的液位测量和界面测量，您可控制您的液位。
罗斯蒙特3302导波雷达料位计-3300系列
规格
工作压力全真空至 580 psi（全真空至 40 bar）工作温度-40 至 150°C（-40 至 302°F）通讯协议4-20 mA/HART、Modbus探头类型硬单线、分段单线、软单线、软双线、同轴型、带 PTFE 涂层的探头
特点
Rosemount 3300 可配备多种探头，以适应大多数应用
n 、直接的液位测量，几乎不受过程条件
的影响
n 无活动部件，维护量少且无需重新标定
n 利用 M*riable 液位与界面变送器，过
程穿孔更少，安装成本更低
n 两线制技术和用户友好的组态界面使得安装
和调试简单易行
n 变送器功能全面、易于使用，具有稳定的现
场性
n 高度的应用零活性，拥有广泛的过程连接、
导波杆类型和配件
罗斯蒙特3302导波雷达料位计-3300系列
测量原理
通过浸入过程介质的导波杆引导低功率、纳秒级微波脉冲，进
行液位物位测量。当微波脉冲抵达具有不同介电常数的介质
时，部分能量被反射回变送器。
变送器利用次反射的余波测量界面位置。在上层产品表面
未被反射的部分微波继续向下直达下层产品表面然后也被反射
回来。其波速取决于上层产品的介电常数。
发射脉冲与反射脉冲之间的时差被换算成距离，由此计算出总
体液位或界面位置。反射强度取决于被测产品的介电常数。介
电常数越高，反射强度越大。
导波雷达液位计单缆或单杆产品概述
导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理，转化成与物位相关的电信号。
导波雷达液位计单缆或单杆适用范围及特点:
导波雷达物位计用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。
1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，高测量温度可达800℃，大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
2、防挂料:电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
导波雷达物位计主要技术参数:
正常工作条件:
环境温度:-20～50℃；
相对湿度:5%～100%（包括直接湿）；
环境压力:86kPa～108 kPa；
测量范围: 0～6米，缆式大可达35米；
过程连接: 螺纹 或者法兰；
过程温度: -40 -250℃；
过程压力: 0.1～6Mpa；
工作频率: 1.8GHz；
响应速度: ≥0.2s（根据具体情况而定）
重 复 性: ± 3mm ；
分 辨 率: 1mm ；
电流信号: 4～20mA/HART；
精度: ‹0.1% ；
通讯接口: HART 通讯协议 ；
电源: 24V DC(+/-10%) /波纹电压:1Vpp；
耗 电 量: max22.5mA ；
防爆认: Exia II CT6 ；
外壳保护等级: IP68；
两线制接线: 供电和信号输出公用一根两芯线；
电缆入口: 两个M20ⅹ1.5（电缆直径5 … 9mm）。
三、导波雷达物位计型号及说明:
1、液位传感器测量原理
导波雷达液位传感器利用时差实现液位测量，运用TDR(时域反射)原理，通过探头反射波和液位反射波之间的时间差来测量液位。
导波雷达液位传感器采用发射-反射-接收的方式，首先发射一个高频电磁波，电磁波会沿同轴线缆传播到法兰处，产生一个回波(顶部回波);然后电磁波继续沿导波杆传播，当电磁波碰到液面后，由于介电常数发生突变，会产生另一个回波(物位回波)，两个反射波都被设备接收。通过检测出的两个回波的时间差，即可计算出液面高度。
顶部回波和物位回波的时间差一般在10ns以内，若通过直接测量时间差来计算液位，则达到毫米级别的精度所需的时间测量精度以及采样、处理的速度要达到皮秒量级。数字计数或实时采样等传统时间测量方式很难达到如此高的要求，为此采用等效时间采样的方法。
等效时间采样是指对频率很高的周期性或者准周期性被采样信号，以较慢的采样频率捕获被采样信号的样本，然后按照一定规律重新组合，得到与原信号相似的波形，从而实现通过较低的实时采样速率获得较高的等效采样速率。对乏燃料池的液位来说，毫秒级别内的液位变化是很小的，所以可以将乏燃料池的液位回波信号看为准周期性重复信号，也就适用于等效时间采样法。
2、液位变送器工作原理
液位变送器的主要功能是产生雷达波，并对返回的雷达波进行分析处理，得到液位数据并将其变送为4~20mA信号。脉冲发射控制电路以440kHz左右的频率发射脉冲波，脉冲波通过同轴线缆向外传输，经过法兰和液面时，各返回一个回波。脉冲采样控制电路会按照等效时间采样原理，以每个周期加ΔT的间隔控制高速采样门的开启，实现对回波信号的采样，通过放大电路对信号进行放大，得到液位信息。液位信息经4~20mA变送模块转换为供电回路的电流值，此电流值与液位高度保持线性关系。LOOP供电处理模块负责为整个系统提供电能，整个系统耗电流低于3.5mA。
由以上描述可知，变送器的采样密度是由ΔT决定的，ΔT的时间长短和度直接决定了液位信息的分辨率和精度。因此，变送器的核心部件是脉冲发射、接收时间差校准模块，此模块的采样精度决定了液位测量回路的精度。
罗斯蒙特 5300 系列
性能的导波雷达液位与界面变送器
n 直接切换技术提供的测量能力与性
n 引入的诊断和 PlantWeb™ 功能，使工厂的可用性提高
n 经认，符合 IEC 61508，是 SIL2 应用的理想选择
n 坚固耐用的模块化设计降低成本并提高性
n 的性能与精度可以提高生产能力与产品质量
n MultiVariable™ 变送器减少了仪表和过程开孔的数量
n 智能电流接口改善了 EMC 性能，并提高了性
n 预测性维护以及轻松的故障检修可降低运行成本
n 功能强大、易于使用的组态工具和无缝工厂设备集成可降低启动成本
5300 系列的特
性能更优，适用于更多应用
n 适用于大多数液体和固体的液位/物位应用，以及液体界面位置测量应用
n 实现多方面，其中包括过程容器、控制和，是Zui具挑战性的应用场合也能妥善处理，十分
n 可广泛选择材料、过程连接件、导波杆类型和配件
n 通过多种选项，您可以找到Zui适合现有旁通管的产品或带有罗斯蒙特 9901 高品质旁通管的完整组件
n 动态蒸汽补偿选项自动对蒸汽空间介电常数的变化进行补偿
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5301FA1C1N4AE00208BCI5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5301HA1C1N4AEXBBE5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5301HA1C1N4AE00309BBE5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5301FA1C1N4AE00704BBI5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5301HA1P1N4AE00309BBE5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5302FA1S1V4AE00208BBI5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5302FA1P1N4AE00300BCI5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5302HA1P1N4AE00310BCE5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5302HA1S1V4AE00208BBE5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5302HA1P1N4AE00300BCE5M1P1C1 (C/O. SWEDEN)
