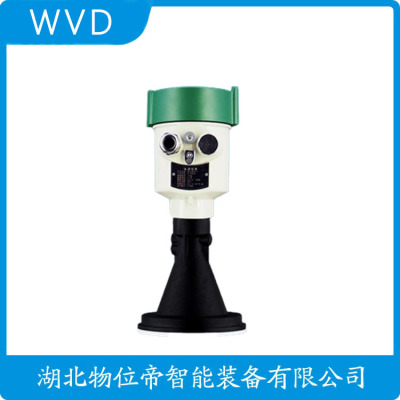

PS64.AXBADDHXKMXXX雷达液位计供应商
特殊介质测量的定制方案
高温熔体（＞400℃）测量采用水冷法兰（流量2m³/h）保护传感器，波导延伸管耐温达800℃。强粘附性介质使用自清洁天线，每秒1次的微振动防止挂料。某沥青储罐应用案例中，带刮刀装置的传感器使维护周期从1周延长至6个月。卫生型设计满足3A标准，Tri-Clamp快装接口表面粗糙度Ra＜0.8μm。最新研发的透波窗口材料（如蓝宝石）可测量ε＜1.4的超低介电常数介质。
导波雷达液位计工作原理
导波雷达液位计是一种非接触式的液位测量仪表，广泛应用于石油、化工、电力、冶金、等行业的储罐、槽罐等容器的液位测量。本文将详细介绍导波雷达液位计的工作原理。
一、导波雷达液位计的组成
导波雷达液位计主要由以下几个部分组成:
1. 发射器:负责产生高频微波信号，通过天线发射出去。
2. 接收器:接收从被测容器底部反射回来的微波信号。
3. 处理器:对接收到的信号进行处理，计算出液位高度。
4. 显示器:显示处理后的液位高度。
5. 天线:连接发射器和接收器，传输微波信号。
6. 传感器:用于检测微波信号的强度，从而判断液位高度。
二、导波雷达液位计的工作原理
导波雷达液位计的工作原理主要基于微波的传播特性和回波原理。具体来说，当微波信号从发射器发出后，会沿着空气或管道传播到被测容器底部。在被测容器底部，微波信号会遇到被测液体的表面，部分微波信号会被反射回来。接收器接收到这些反射回来的信号后，将其传输给处理器进行分析处理。
三、导波雷达液位计的工作过程
1. 发射微波信号:发射器产生一定频率的微波信号，通过天线发射出去。
2. 传播与反射:微波信号在空气中或管道中传播，遇到被测容器底部时，部分信号会被反射回来。
3. 接收反射信号:接收器接收到从被测容器底部反射回来的微波信号。
4. 分析处理:处理器对接收到的信号进行分析处理，计算出液位高度。
5. 显示结果:显示器显示处理后的液位高度。
四、导波雷达液位计的优点
1. 非接触式测量:导波雷达液位计不需要与被测容器直接接触，避免了传统测量方法中的污染和磨损问题。
2. 高精度测量:导波雷达液位计具有较高的测量精度，能够满足各种工况下的需求。
3. 抗干扰能力强:导波雷达液位计具有较强的抗干扰能力，能够在复杂环境下稳定工作。
4. 易于安装和维护:导波雷达液位计结构简单，安装和维护方便，降低了使用成本。
总之，导波雷达液位计凭借其非接触式测量、高精度、抗干扰能力和易安装维护等优点，在各行业得到了广泛的应用。了解其工作原理有助于我们地应用和维护这种的测量设备。
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
液位计导波雷达:原理、应用与优势
液位计导波雷达是一种的测量设备，它利用微波雷达技术来检测和测量液体的水平或垂直位置。这种设备的出现，为工业生产、环境保护等领域带来了大的便利。本文将详细介绍液位计导波雷达的工作原理、应用领域以及其优势。
一、液位计导波雷达的工作原理
液位计导波雷达的工作原理主要基于微波雷达技术。微波雷达是一种利用微波信号进行距离测量的设备，其工作原理是发射微波信号，通过接收反射回来的信号，计算出目标物体的距离。
在液位计导波雷达中，微波信号被发射到被测液体中，然后通过液体的表面反射回来。这些反射回来的信号被雷达接收器接收，并通过计算反射时间和微波的传播速度，可以地计算出液体的位置。
二、液位计导波雷达的应用领域
液位计导波雷达由于其高精度和性，被广泛应用于各种需要测量液体位置的场合。
1. 工业领域:在化工、石油、食品等行业中，液位计导波雷达被广泛用于储罐、管道等设备的液位测量，以确保生产过程的和效率。
2. 领域:在污水处理、海洋监测等领域，液位计导波雷达可以帮助我们准确地了解水体的深度和质量，从而地保护环境。
3. 农业领域:在农田灌溉、水库管理等方面，液位计导波雷达可以帮助我们准确地控制水位，从而提高水资源的利用效率。
三、液位计导波雷达的优势
1. 高精度:液位计导波雷达可以地测量液体的位置，其精度可以达到毫米级别，远高于传统的液位测量方法。
2. 非接触测量:液位计导波雷达可以在不接触液体的情况下进行测量，避免了传统测量方法可能带来的污染或损坏问题。
3. 抗干扰能力强:由于微波信号的性，液位计导波雷达对环境的干扰能力强，可以在各种复杂环境下稳定工作。
4. 维护简单:液位计导波雷达的结构相对简单，维护成本较低，可以大大降低使用和维护的难度。
总结，液位计导波雷达是一种、准确、的测量设备，它的出现大地推动了各个领域的发展。随着科技的进步，我们相信液位计导波雷达的应用将会更加广泛，为我们的生活带来更多的便利。
PS64.AXBADDHXKMXXX雷达液位计供应商
**分公司导波雷达液位计等物资采购（S）变更询价公告
采购编号:HNFZ****-**-*-*****
*.采购条件
本采购项目:**分公司导波雷达液位计等物资采购（S），采购人为:华能（**）能源开发有限公司**分公司，该项目已具备采购条件，现邀请你单位参加询价采购。
*.项目概况与采购范围
*.* 项目概况
**分公司导波雷达液位计等物资采购
*.* 采购范围
序号 计划号 物料编码 物料描述 物料组 物料组名称 采购明细 数量 计量单位 计量单位描述 标段或设备名称、规格型号 计划采购时间 计划交货时间 计划开工时间 计划完工时间 安装时间 需求单位 交货地址 用途及说明 * X*********** ********* PH分析仪LM****P-RP-*-*****~**PH ******** ******** * 件 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 * X*********** ********* 差压流量计ML****CGCGIASS****~*****M*／H ******** ******** * 台 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 * X*********** ********* 导波雷达液位计PS**.ACFWSYAMAXX*~*M ******** ******** * 台 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 污泥直通料位计 * X*********** ********* 耐振式压力表EN***-**~**MPa*.*M****.* ******** ******** ** 件 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 * X*********** ********* 耐振式压力表YBN-***~*.*MPa*.*M****.* ******** ******** ** 件 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 * X*********** ********* 数字显示仪表XMB*U***BP-**~**MM ******** ******** * 件 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 信号为*-**mA，屏幕显示为-**~**mm * X*********** ********* 其他物位仪表阻旋式料位计HQSS-**** ******** ******** ** 台 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 堵煤开关
*.报价须知
* 供应商资格要求:
* 报价要求:
本次报价要求为含税价，需提供增值税发票类型:专票
* 价格评审:
以含税总价进行评审
* 成交候选供应商推荐原则:本项目评审办法采用法。按照供应商报价由低到高的顺序依次推荐成交候选供应商。若价格相同，按照提交报价时间由先到后顺序推荐成交候选供应商。
只能有一个成交供应商
* 本项目不收取采购代理服务费。
*.报价要求
*.* 报价截止时间:****年**月**日**时**分；开启时间:同递交截止时间。
*.* CA书办理
*.发布公告的媒介
*.联系方式
通信协议与系统集成能力
标准4-20mA+HART输出兼容传统DCS系统，PROFIBUS PA/FF总线支持多设备级联。无线HART版本采用2.4GHz频段，单节点功耗＜20mW，电池寿命达5年。某智能工厂项目通过OPC UA接口实现传感器数据直连MES系统，采样周期缩短至100ms。IO-Link 1.1版本支持参数远程配置，调试时间从4小时压缩至15分钟。云端接入的物位数据可用于预测库存周转，精度达0.1m³。
PS64.AXBADDHXKMXXX雷达液位计供应商
介质测量的定制方案
高温熔体（＞400℃）测量采用水冷法兰（流量2m³/h）保护传感器，波导延伸管耐温达800℃。强粘附性介质使用自清洁天线，每秒1次的微振动挂料。某沥青储罐应用案例中，带刮刀装置的传感器使维护周期从1周延长至6个月。卫生型设计满足3A标准，Tri-Clamp快装接口表面粗糙度Ra＜0.8μm。研发的透波窗口材料（如蓝宝石）可测量ε＜1.4的介电常数介质。
雷达物位计优良性能满足不同测量需求及安装注意事项:
雷达物位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，导波雷达物位计生产厂家，经计算得出液位高度。
一、雷达物位计产品说明:
雷达物位计应用于固体，弱粉尘或结晶、结露场合的料位测量，频率26GHz，zui大测量范围30米。因其发射频率高、波长更短、发射角度小、盲区小、天线尺寸小等特点，所以便于现场安装、抗干扰能力强，对于粉料、颗粒等物位的测量效果更佳，zui大限度的增加了雷达的测量范围，对于小罐体和罐体的测量有了的适应性。
雷达物位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。雷达物位计主要技术达到或优于国内外同类产品，且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
二、雷达液位计为什么要设置介电常数:
在使用雷达液位计之前，先要给它设置介电常数，但其实并不是的雷达液位计都需要设置介电常数以后才能够使用，只是设置介电常数之后，在使用中能够 的为测量工作服务。介电常数能够影响到雷达液位计的使用，它的影响主要体现在两个方面，一方面是能够影戏介质对电磁波的吸收率，电磁波的吸收率越高就说明雷达液位 计的性能越好;另一方面是电磁波在穿过介质时的波长会发生相应的改变。
在为雷达液位计设置介电参数时，要根据多种不同的因素来设置，包括结构的不同、型号的不同、用途的不同等，而 有些雷达液位计需要根据灵敏度来设置。在测量有些物质时，增加一个介电常数可以大大减少运算量，可见为雷达液位计设置参数还是有必要的。有些雷达液位计确实不需要设置介电常数，但也是少数介质的测量之中，如果想要将雷达液位计的使用优势体现出来，还是要按照正确的方法来使用雷达液位计。我公司生产各种不同类型的液位计，型号多样，可以充分满足人们的测量需求
三、雷达物位计测量原理:
雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收
器接收，并将距离信号转化为物位信号。
四、雷达液位计安装要求:
1.推荐距离(1)墙至安装短管的外壁。
2.离罐壁为罐直径1/6处，zui小距离为200mm。
3.不能安装在入料口的上方。
4.如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，雷达物位计在调试仪表的时候应该进行虚假回波存储。
5.测量范围从波束触及罐低的那一点开始计算，但在情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。雷达物位计若介质为低介电常数当其处于低液位时，罐低可见，此时为测量精度，建议将零点定在低高度为C的位置。理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。
