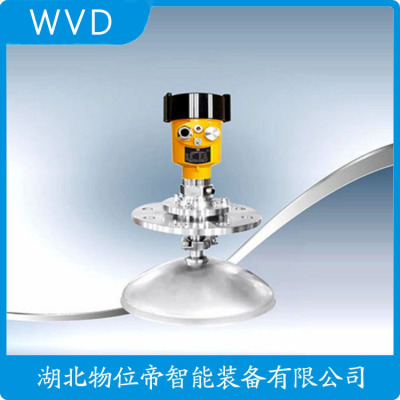

WTLMR580A雷达式料位计厂家报价
工业环境中的抗干扰设计
工业现场存在蒸汽、粉尘等干扰因素，雷达传感器通过频率调制（FMCW）和数字滤波技术增强信噪比。某水泥厂应用案例表明，80GHz传感器在粉尘浓度100g/m³时仍保持可靠检测，而26GHz型号已出现信号衰减。双雷达互补系统可消除搅拌器叶片造成的虚假回波，检测准确率提升至99.5%。最新自适应算法能自动识别并屏蔽固定障碍物（如扶梯）的干扰反射，安装灵活性提高30%。EMC设计满足工业4级标准，可抵抗1kV/1MHz高频干扰。

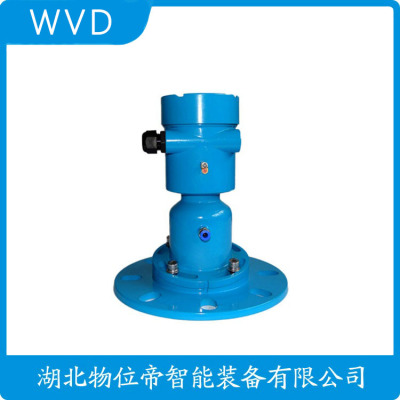

WTLMR580A雷达式料位计厂家报价
一、测量原理
导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行；运行时间可以通过电子部件被转换成物位信号。仪表测量参考点到物料表面的距离，探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接受，并将时间信号转化为物位信号。
二、产品特点
1.可以测量介电常数大于等于1.4的介质。
2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
3.对蒸汽和泡沫有很强的YZ能力，测量不受影响。
4.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障准确良好的测量。
三、主要参数
四、产品类型
五、产品尺寸
六、选型说明
雷达物位计是过程控制自动化领域十分重要的连续控制物位仪表，广泛应用在电力、石化等行业。其主要是由发射装置、接收装置、信号处理器、天线、操作面板、显示面板、故障报警器等部件组合而成。与超声波液位计类似，雷达物位计的工作原理也是基于发射、反射、接收三个步骤来进行的，即雷达物位计的天线以波束的形式发射电磁波信号，该发射波在遇到被测物料表面后产生反射，而反射回来的回波信号仍由同一天线进行接收，接着，信号会经过智能处理器计算出介质与仪表探头之间的距离，再将数据送至终端显示器进行显示、报警、控制等后续工作。
为适应不同介质和工况的不同需求，计为现有以下不同型号的雷达物位计与之相匹配:
Rada-11低频脉冲雷达物位计:采用杆式天线，PP、PTFE材质，抗腐蚀性强；
Rada-21高频脉冲雷达液位计:可配置小喇叭天线，适用于小容器和较小导波管的测量；
Rada-22高频脉冲雷达料位计:瞄准器的采用，有效提高了倾斜固料测量的性；
Rada-31调频连续波雷达物位计:采用高频的双核处理技术，使回波信号处理更，更。
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生-个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种）质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。
一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
1、能耗低。信号能量小，为信号至液面往返传输提供一条快捷的通道，信号的衰减保持在小限度，因而可用以测量介电常数低的介质液位；另外由于导波雷达耗能小，供电回路不是单独的交流供电，从而大大节省了安装费用。
2、信号在传输中不受介质波动和储罐中的障碍物等的影响，因而仪表所接收到的返回信号能量相应较强，而且返回信号中的干扰性杂散信号小，基本对测量信号无影响。
3、介质介电常数的变化对测量性能影响不大，导波雷达和常规雷达一样，采用传输时间来测量介质液位，信号自介质表面或水面反射回传的时间一样。不同的只是信号幅度的差别，普通雷达需考虑介质的影响，比较难辨识真正的液位信号，而导波雷达仅需测量电磁波的传输时间即可，无需信号的处理和辨别。
4、介质密度的变化不影响测量，介质密度的变化影响浸没于介质中物体所受到的浮力，但不影响电磁波在波导体中的传播。
5、雾气和泡沫不影响测量，由于电磁波不通过空间传播，因而雾气不会引起信号的衰减，泡沫也不会对信号进行散射而损失能量。
WTLMR580A雷达式料位计厂家报价
调频连续波80G 雷达物位计采用调频连续波（FMCW ）技术。天线发射高频的调频雷达信号，雷达信号的频率线性增加。发射的雷达信号经被测量介质反射后由同一天线接收。在同一时刻，发射信号频率与接收信号频率的频率差与被测距离成正比。采集到的频率差信号，经傅里叶变换（FFT ）得到反射回波的频谱，并以此计算得出待测目标的距离。
80G 雷达相对于26G 或6G 雷达具有频率更高，波长更短，波束角更小，能量更加集中的特点；加上FMCW 技术的应用，使其具有以下特点:1. 量程大，盲区小；2. 波束角小，天线尺寸小，便于安装。受罐体接管尺寸、障碍物影响小；3. 测量精度高，抗干扰能力强，性高。
天线发射微波时，都有一定的发射角。从天线下缘到被测介质表面之间，发射的微波波束所辐射的区域内，不得有障碍物，安装时应尽可能避开罐内设施，如:人梯、限位开关、加热设备、支架等。必要时，须进行“虚假回波学”。另外须注意微波波束不得与加料料流相交。 安装仪表时还要注意:高料位不得进入测量盲区；仪表距罐壁保持一定的距离；仪表的安装尽可能使天线的发射方向与被测介质表面垂直。 安装在防爆区域内的仪表遵守国家防爆危险区的安装规定。本质型防爆仪表的外壳材料采用塑料PBT/ 铝ADC12；本安+ 隔爆型防爆仪表的外壳材料采用铝ADC12。防爆型仪表可安装在有防爆要求的场合，仪表接大地。
应 用: 液体适合强腐蚀性液体蒸汽 、泡沫技术:测 量 范 围: 0~30m测 量 精 度: ±2mm 过 程 温 度: (-40~130)℃，(-40~200)℃过 程 压 力: -0.1~2.5MPa频 率: 80 GHz信 号 输 出: (4~20)mA/HART；RS485/MODBUS协议电 源: 24VDC/220VAC现场显示/按键: 可选外 壳: 塑料PBT、铝ADC12、316L天 线 类 型: DS/DQ/ES/EQ..天 线 材 料: 316L+PTFE/316L+PFA..安 装 形 式: 法兰 .防 护 等 级: P67/IP66........※ 注 1. 外壳选B，防护等级为IP66; 外壳选A/D，防护等级为IP67. 2. 天线尺寸分别为DN50 和DN80，测量精度均为±2mm；
应 用: 液体适合强腐蚀性/ 耐压液体技术:测 量 范 围: 0~10m/0~30m/0~120m测 量 精 度: ±2mm/±5mm 过 程 温 度: (-40~130)℃/(-40~200)℃过 程 压 力: (-0.1~0.1)MPa( 适合耐腐蚀液体) (-0.1~2.5)MPa( 适合耐压液体)频 率: 80 GHz信 号 输 出: (4~20)mA/HART；RS485/MODBUS协议电 源: 24VDC/220VAC现场显示/按键: 可选外 壳: 塑料PBT、铝ADC12、316L天 线 类 型: DS/DQ/ES/EQ..天 线 材 料: 316L+PTFE/316L+PFA..安 装 形 式: 螺纹.防 护 等 级: IP67/IP66........※ 注 1. 外壳选B，防护等级为IP66; 外壳选A/D，防护等级为IP67. 2. 天线直径为 21mm 时 , 仪表量程 0~ 10m, 测量精度 ±2mm; 天线直径为 43mm, 仪表量程0~30m, 测量精度 ±2mm; 天线直径为 76/65mm 时 , 仪表量程 0~120m, 测量精度 ±5mm
应 用: 液体, 卫生级技术:测 量 范 围: 0~30m测 量 精 度: ±2mm 过 程 温 度: (-40~130)℃过 程 压 力: (-0.1~1)MPa 频 率: 80 GHz信 号 输 出: (4~20)mA/HART；RS485/MODBUS协议电 源: 24VDC/220VAC现场显示/按键: 可选外 壳: B/A/D/K天 线 类 型: KW/KQ天 线 材 料: 316L+PTFE/316L+PFA..安 装 形 式: 2"卡盘/ 3½" 卡盘防 护 等 级: IP67/IP66※ 注 1. 外壳选B，防护等级为IP66; 外壳选A/D/K，防护等级为IP67. 2. 天线尺寸分别为DN50 和DN80，测量精度均为±2mm；
应 用: 固体/ 液 存储容器/ 过程容器或强粉尘场合技术:测 量 范 围: 120m测 量 精 度: ±5mm 过 程 温 度: (-40~200)℃过 程 压 力: (-0.1~0.3)MPa 频 率: 80 GHz信 号 输 出: (4~20)mA/HART；RS485/MODBUS协议电 源: 24VDC/220VAC现场显示/按键: 可选外 壳: B/A/D天 线 类 型: MW/NW/RW/HG/JG天 线 材 料: 铝衬塑料+PP/316L+PTFE/316L+PTFE 带散热..安 装 形 式: 法兰/ 螺纹/ 吊架防 护 等 级: IP67/IP66※ 注 1. 外壳选B，防护等级为IP66; 外壳选A/D，防护等级为IP67. 2. 天线直径为76/65mm 时，仪表量程0~120m，测量精度±5mm.
概述
蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。
汽包液位测量的现状
目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。
1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包夜里校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。
2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。
3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。
综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，满足汽包液位测量的需求。
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离，不能接触到罐底。
4. 气相补偿技术(GPC)。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。
导波雷达液位计在汽包液位计测量案例
在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。
三种仪表测量数据比较
总结
带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的不二之选。
