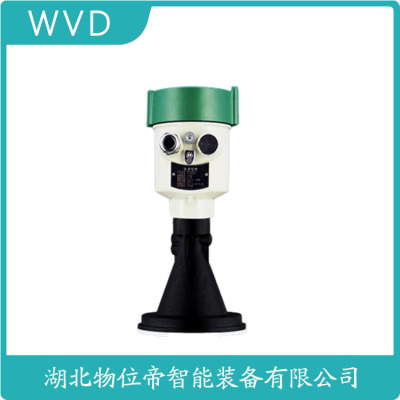

AL-RDAR820K雷达液位计批发

　　AL-RDAR820K雷达液位计批发

　　通信协议与系统集成能力

　　支持4-20mA+HART、PROFIBUS PA/FF等多种协议，无线HART版本采用2.4GHz频段，电池寿命5年。某智能工厂通过OPC UA接口直连MES系统，采样周期缩至100ms。IO-Link 1.1支持远程配置，调试时间从4小时压缩至15分钟。云端数据用于库存预测，精度达0.1m³。

　　是一种常用的液位测量仪器，其具有高精度、高反应速度、广泛的应用场景等特点。本文将介绍导波雷达的应用场景，并从两个实际测量案例出发，说明导波雷达液位计的性。

　　导波雷达液位计的应用场景，导波雷达液位计由于具有高精度、反应速度快、性好等特点，因此其应用范围广泛。常见的液位测量应用场景如下:石化工业:如、反应釜、造纸机械等等;食品工业:如糖浆储存罐、烘烤炉、松饼罐等等;污行业:如污水池、沉淀池、调节池、反渗透设备等等;电力行业:如水库、大型油罐等等。

　　两个导波雷达液位计实际案例，个石化厂储罐液位测量，在这个案例中，一个石化厂需要对大型储罐的液位进行监测。考虑到储罐的大型、高度等因素，这里采用了导波雷达液位计进行液位测量。由于储罐液体性质较为复杂，如锂盐、溴化钾等腐蚀性物质，因此对测量仪器的性和精度提出了较高的要求。经过使用导波雷达液位计进行液位测量后，其反应速度和精度都得到了较好的保障，为厂家带来了较好的生产效益。第二个食品工业烘烤炉温度测量 在食品工业的烘烤炉中，需要测量炉膛的液位，以便控制烘烤温度和时间。传统的液位计在液位变化较大的情况下不准确，需要经常进行手工调整。为了提高测量的准确性和便捷性，这里应用了导波雷达液位计进行液位测量。因为导波雷达液位计具有反应速度快、高精度的特点，它提供了准确的液位读数和高水平的自动控制。

　　导波雷达液位计具有高精度、反应速度快、性好的优点，广泛适用于石化、食品、污水处理等各个领域的液位监测。本文从两个实际测量案例出发，说明了导波雷达液位计在不同行业的应用场景以及其性，为相关用户提供了参考和帮助。在实际应用中，需要注意不同场景和环境对导波雷达液位计的要求，并且根据实际情况进行存储、维护和保养，以维护其高精度、、的测量品质。

　　1、概述

　　MT2000导波管雷达液位变送器采用雷达技术，雷达信号沿着导波管传输，可消除虚假回波，减少信号损失，仪表具有不受大气情况和介质密度变化的影响，测量精度高，测量范围大，多种过程连接方式，安装使用方便等特点。仪表输出4~20mA标准电流信号，可选HART协议或HoneywellDE协议进行通讯。

　　2、主要技术参数

　　测量范围:0.6~30.5m，0.6~61m

　　度:±5mm

　　分辨率:±1.6mm

　　显示单位:在现场可选择毫米、厘米、米或%等工程单位。

　　工作电源:13.5~36VDC，两线制

　　材质:壳体:铸铝

　　传感器:316L

　　过程连接:单杆式、单缆式:DN25，PN4.0

　　双杆式、双缆式:DN50，PN4.0

　　旁通管型:DN25，PN4.0 法兰标准HG20592-77，凸面法兰，其它法兰标准如JB、HGJ、GB、ANSI等可注明。

　　高温型:DN65，PN4.0

　　护管型:DN50，PN4.0

　　卫生型:三夹子1.5“

　　认:FM，CSA，CENELEC

　　隔爆型ExdIICT6

　　本安型ExiaIICT6Ga

　　外壳防护:IP67

　　3、外形结构图

　　AL-RDAR820K雷达液位计批发

　　在现代工业的舞台上，测量各种液位是确保生产过程、运行的关键环节之一。而导波雷达液位计，以其的性能和精细的测量能力，成为众多行业的理想之选。导波雷达液位计是一种基于雷达技术的液位测量设备。它通过发射高频电磁波，沿着导波杆传播，当电磁波遇到液面时，会产生反射信号。液位计接收反射信号，并通过的计算和分析，确定液位的高度。导波雷达液位计具有许多的优势。首先，它的测量精度高。能够准确地测量出各种复杂工况下的液位，误差小，为生产过程的控制提供了的数据支持。其次，它具有很强的适应性。导波雷达液位计具有良好的稳定性和性。广东高温高压导波雷达液位计批发价格

　　在现代工业的浩瀚星空中，导波雷达液位计犹如一颗璀璨的科技之星，以其精细的测量能力和的性能，为众多行业的生产与发展提供着坚实的保障。导波雷达液位计是一种基于电磁波传播原理的液位测量设备。它通过发射高频雷达波，沿着导波杆传播，当遇到不同介质的分界面时，雷达波会被反射回来。液位计根据发射和接收信号的时间差，计算出液位高度。与传统的液位测量方法相比，导波雷达液位计具有诸多明显优势。首先，它的测量精度高，可以达到毫米级别，能够满足各种高精度液位测量的需求。上海导波雷达液位计报价导波雷达液位计在水处理厂准确测量水池液位，优化处理流程。

　　它的结构紧凑，占用空间小，可以直接安装在容器上，无需对容器进行大规模改造。而且，由于其性高，使用寿命长，减少了后期的维护和更换成本，为企业节省了大量的资金和时间。在实际应用中，导波雷达液位计发挥着重要的作用。在化工生产中，它可以实时监测储罐中的液位，确保生产过程的稳定；在石业，它用于测量油罐的液位，为油品的储存和运输提供准确的数据；在电力行业，它可以监测锅炉水位，保障发电设备的正常运行。总之，导波雷达液位计以其精细的测量、强大的适应性和便捷的安装维护，成为现代工业液位测量的优先设备。它犹如一颗闪亮的科技之星，照亮了工业发展的前行之路。

　　高温高压导波雷达液位计是一种的测量技术，在工业自动化领域具有重要的应用价值。它能够适应端环境下的液位测量需求，为化工、石油、天然气等行业的过程控制提供了的数据支持。在工业生产中，对于液体物料的测量是的。高温高压导波雷达液位计作为一种非接触式的测量工具，其重点在于使用微波脉冲来检测液面高度。与传统的浮子式或压力式液位计相比，这种雷达技术不仅能够在恶劣的工作条件下工作，而且还能提供更准确、更稳定的测量结果。导波雷达液位计具有较高的性价比。

　　在食品和制行业，导波雷达液位计的卫生型设计，使其能够满足严格的卫生要求，确保产品质量。随着科技的不断进步，导波雷达液位计也在不断和发展。新型的导波雷达液位计不仅在测量精度和稳定性上有了更大的提升，还具备了智能化的功能。例如，能够实现远程监控、自动校准、故障诊断等，为用户带来了更加便捷和的使用体验。总之，导波雷达液位计以其精细的测量、强大的适应性和便捷的使用，成为现代工业生产和仓储管理中的重要设备。它为各个行业的发展提供了有力的支持，是我们在追求、、生产过程中的伙伴。导波雷达液位计是一种的液位测量仪器。北京蒸汽补偿导波雷达液位计批发价格

　　导波雷达液位计在造纸厂浆池里，准确测量液位，优化生产过程。广东高温高压导波雷达液位计批发价格

　　针对上述可能存在的问题，研发人员不断探索新的技术手段加以克服。例如，通过改进信号处理算法提高抗干扰能力；采用涂层材料减少介质附着；优化机械结构设计便于清洗维护等等。这些努力都旨在进一步拓展该类产品在各种复杂环境中的应用范围。在未来的几年里，随着物联网（IoT）技术的发展，预计会有更多智能功能被集成到高温高压导波雷达液位计中。比如，预测性维护功能可以让用户提前发现潜在故障并及时采取措施；远程诊断功能则允许技术人员不受地理位置限制地监控设备状态。广东高温高压导波雷达液位计批发价格

　　1、液位传感器测量原理

　　导波雷达液位传感器利用时差实现液位测量，运用TDR(时域反射)原理，通过探头反射波和液位反射波之间的时间差来测量液位。

　　导波雷达液位传感器采用发射-反射-接收的方式，首先发射一个高频电磁波，电磁波会沿同轴线缆传播到法兰处，产生一个回波(顶部回波);然后电磁波继续沿导波杆传播，当电磁波碰到液面后，由于介电常数发生突变，会产生另一个回波(物位回波)，两个反射波都被设备接收。通过检测出的两个回波的时间差，即可计算出液面高度。

　　顶部回波和物位回波的时间差一般在10ns以内，若通过直接测量时间差来计算液位，则达到毫米级别的精度所需的时间测量精度以及采样、处理的速度要达到皮秒量级。数字计数或实时采样等传统时间测量方式很难达到如此高的要求，为此采用等效时间采样的方法。

　　等效时间采样是指对频率很高的周期性或者准周期性被采样信号，以较慢的采样频率捕获被采样信号的样本，然后按照一定规律重新组合，得到与原信号相似的波形，从而实现通过较低的实时采样速率获得较高的等效采样速率。对乏燃料池的液位来说，毫秒级别内的液位变化是很小的，所以可以将乏燃料池的液位回波信号看为准周期性重复信号，也就适用于等效时间采样法。

　　2、液位变送器工作原理

　　液位变送器的主要功能是产生雷达波，并对返回的雷达波进行分析处理，得到液位数据并将其变送为4~20mA信号。脉冲发射控制电路以440kHz左右的频率发射脉冲波，脉冲波通过同轴线缆向外传输，经过法兰和液面时，各返回一个回波。脉冲采样控制电路会按照等效时间采样原理，以每个周期加ΔT的间隔控制高速采样门的开启，实现对回波信号的采样，通过放大电路对信号进行放大，得到液位信息。液位信息经4~20mA变送模块转换为供电回路的电流值，此电流值与液位高度保持线性关系。LOOP供电处理模块负责为整个系统提供电能，整个系统耗电流低于3.5mA。

　　由以上描述可知，变送器的采样密度是由ΔT决定的，ΔT的时间长短和度直接决定了液位信息的分辨率和精度。因此，变送器的核心部件是脉冲发射、接收时间差校准模块，此模块的采样精度决定了液位测量回路的精度。

　　本文旨在通过实践来探讨电厂低压给水加热器上液位的测量，并解析了加热器结构及其采用各种不同液位测量仪表的历程和工况特点，论述了导波雷达液位计在低压给水加热器上的使用优势，藉此给电力行业热工人士提供一些有价值的参考。

　　给水加热器的结构与功能

　　给水加热器是一种利用汽轮机抽汽加热给水，以提高热效率的加热设备，是电厂回热系统的重要辅机之一。加热器的工作原理是利用汽轮机做过功的乏汽加热凝结水和给水，而不是直接将乏汽排入凝汽器，以充分利用乏汽的焓，降低冷源损失，同时减弱锅炉受热面的热应力。

　　加热器按汽水传热方式的不同，可分为表面式和混合式。目前，在火力发电厂中除了除氧器采用混合式加热外，其余高低压加热器均采用表面式加热。按照水侧的布置方式和流动方向的不同，表面式加热器又分为立式和卧式。

　　表面式给水加热器的特点，是加热工质（汽轮机的抽汽）与被加热工质（锅炉给水）相互不混合，通过管壁来传递热量。传热管内是给水，传热管外是蒸汽。蒸汽在加热器里放出热量并凝结成疏水，由疏水口排出。由于加热蒸汽通常都具有一定的过热度，为使给水温度达到所期望的值，同时加热面积尽可能的少，可设置一个过热蒸汽冷却段，以充分利用抽汽的过热度。蒸汽由汽相变为饱和水，同时放出汽化潜热的过程是在凝结段里完成的。凝结段是给水加热器的主要换热区段，管内给水大部分的焓升是由这一区段提供的。因此，具有凝结段的加热器是电厂用给水加热器的基本型式。

　　加热器中液位测量的重要性

　　加热蒸汽和被加热的水之间是通过金属表面来传递热量的。由于传热热阻的存在，给水不可能被加热到蒸汽压力下的饱和温度，不可避免地存在着一个端差。因此，给水端差（TTD = Terminal Temperature Difference）和疏水端差（DCA = Drain Cooler Approach temperature difference）是加热器的两个主要。给水端差和疏水端差的设置，直接影响到机组的率和运行的性。给水端差又称为上端差，是加压器蒸汽压力下的饱和温度与出口给水温度之差。疏水端差又称下端差，是离开加热器汽侧的疏水温度与进入水侧的给水温度之差。

　　图1  卧式表面式给水加热器结构实物

　　合理的给水端差的设置，能够有效提高热交换效率，是成本控制及盈利能力的重要组成部分。在实际运行中，给水端差增大的原因有:加热器的抽汽压力和抽汽量不稳定；加热器受热面结垢使传热恶化，增大了传热管内外温差；加热器内积聚了空气，不凝结的空气附在传热管表面形成空气层，妨碍了蒸汽的凝结放热，增大了传热热阻；凝结水或给水的部分或不经过加热器，而是从加热器旁路通过；凝结水位过高，淹没了一部分传热管，使传热面积减少。而给水端差过小，纵然可以提高热交换效率，但加热器长期处于过热状态，会大缩短使用寿命。由此可见，在日常操作中，维持合理的加热器凝结水位高度，从而找到热交换效率和设备寿命之间的平衡点，成为热工控制的首要任务。

　　加热器中液位测量的发展历程

　　给水加热器中存在高温、高压及大量蒸汽，恶劣条件使之成为测量的难点。给水加热器的水位检测历经了几个发展阶段，从初的磁翻板液位计、浮筒液位计、直到今天比较常用的差压变送器和导波雷达液位计。

　　磁翻板液位计又称就地水位计，是为传统的一种水位测量方式，至今仍然是加热器的标准配置。磁翻板液位计利用浮力原理，根据加热器的设计温度、压力及水的密度，制造出满足工况条件的浮子。浮子装在和加热器相连的筒体中，筒体中的水位和加热器中的水位等高，而筒体内浮子漂浮在水面上，即代表水位的高度。浮子内的永磁铁通过磁耦合作用引起筒体外的小磁板翻转，通过小磁板两面颜的不同，来就地读取加热器中的水位高度。磁翻板液位计是一种稳定的测量技术，但它存在两大缺陷。一是测量精度不高。因为加热器中的温度和压力的变化，凝结水的密度也发生变化，根据阿基米德浮力定律f浮=ρgV，当凝结水密度变化时，浮子浸没在水中的体积也发生变化，因此浮子淹没高度的变化会影响到测量精度。二是就地水位计在初的时候没有远传信号。

　　浮筒液位计是上世纪80年代至本世纪初常用的加热器水位测量方式。因为浮筒液位计集成有信号转换器，所以能够提供远传信号。但是浮筒液位计也是基于浮力的原理，因此同样面临着测量精度差的问题。此外，浮筒液位计多数采用扭力管式测量原理，表头笨重且需要周期性的标定，给使用和维护带来了诸多不便。

　　图2  导波雷达液位计工作原理

　　随着差压变送器技术的发展和产品性价比的提升，差压变送器配合平衡容器成为本世纪以来较为常用的加热器水位测量方式。但无论是采用双室平衡容器，还是采用单室平衡容器，对于测点位置的选取和安装都有较高的要求。因为，低加汽测可能工作在负压工况下，所以测量值波动大，影响到生产人员的正确操。此外，差压变送器的测量原理是:ΔP=ρgh,为达到地测量，需要对密度、温度及压力进行补偿。

　　导波雷达液位计采用的是时域反射原理（TDR原理，Time Domain Reflectometry）。导波雷达的工作原理，是由表头高频脉冲发生器产生电磁脉冲波信号，该信号沿着导波杆（探杆）向下传送，当遇到比此前传导介质（如空气或蒸汽）介电常数大的液体表面时产生反射信号，用超高速计时电路测量出脉冲波信号从发射到接收的传导时间。传导时间与电磁脉冲波速度乘积的一半，即代表被测介质表面到导波雷达液位计过程连接处的距离；通过给定的容器高度减去距离，计算得出液位的高度，从而达到对液位的测量。

　　导波雷达液位计的测量原理及优点

　　时域反射理论模型早在1939年就已建立，初用于电信业查找电缆断点。上世纪90年代中后期，部分液位计厂家致力于将TDR技术应用于工业仪表，称之为导波雷达液位计。导波雷达液位计问世后，随即成为物位测量的一大利器。导波雷达液位计的测量结果和被测介质的温度、压力、密度、粘度、电导率和介电常数无关，可以用于测量液体、浆料和固体，也可以测出物位或某些工况下的液体界面。因此，当导波雷达液位计满足设计温度、压力、量程、精度、材质及安装位置的要求时，是一种理想的物位测量仪表，几乎可以取代大多数物位计。当然，导波雷达液位计也同样面临着一些使用的限性，如其典型精度为±3mm、对温度和压力耐受的限、当介质粘度高时在探杆上形成挂料、固体介质容易磨损并拉断探杆，以及容器内的搅拌影响探杆的安装等。

　　做为一种探杆和被测介质相接触的接触式物位测量仪表，导波雷达液位计的选型重点集中于探杆形式。为此，各导波雷达液位计厂家研发生产出不同的探杆形式，以满足各种工况的要求。如笔者所使用过的美国Magnetrol品牌的导波雷达液位计，就有多达22种探杆形式可供选择。

　　图3  单杆探杆信号轨迹图、通州探杆信号轨迹图、同轴探杆实物图、通州探杆实物剖面图

　　那么，如何选用合适的探杆形式呢？首先，需要考虑探杆对温度和压力的耐受。其次，需要考虑电磁脉冲信号在探杆上传播的轨迹。

　　单式探杆（单杆、单缆）上信号轨迹呈逐步发散的状态。在信号的轨迹范围内，可能会产生干扰信号影响到液位的测量。典型的干扰信号有安装管嘴，以及容器内的焊缝、焊渣和结构件等。同轴探杆的信号则集中在同轴探杆内。同轴探杆的结构是中间有一根实心金属杆（通常直径为8mm），电磁脉冲信号在金属杆上传播；其外侧是一根金属套管（通常直径为22mm），金属套管作为金属杆的屏蔽层，起到屏蔽外部的干扰信号及集中信号的作用，以提高信号的灵敏度，便于测量介电常数较低的介质。因此，采用同轴探杆可以不用考虑安装位置及容器内结构对测量带来的影响，是理想的一种探杆形式。同轴探杆的限在于，其量程受限，通常为6m左右，以及高粘度介质所形成的“搭桥”现象。

　　那么是不是说使用导波雷达液位计测量低压加热器液位，只需考虑到以上两点就了呢？实际上，还需要结合电厂低压加热器实际工况中存在大量蒸汽的特点。一是要考虑蒸汽的侵蚀作用对于探杆和表头之间密封部分的材质选择和制作工艺的考验。见图3红圆圈部分。依据笔者经验，选择应用业绩多、历经实践考验的品牌是产品的有效保障。二是需要考虑蒸汽工况下，电磁脉冲信号的传播在蒸汽中被衰减的情况。通常，导波雷达的测量原理可用以下公式来表示:

　　L=D – C0.t/2

　　L=液位高度

　　D=容器高度

　　C0=真空中的光速

　　t=发射信号和反射信号的时间间隔

　　在蒸气工况中，实际的液位以 L真来表示，实际的信号传播速度用C真来表示；仪表测量出的液位以L测来表示，那么:

　　L真=D – C真.t/2

　　L测=D – C0.t/2

　　因为C真L测。依据导波雷达液位测量值来控制凝结水的高度，所造成的实际影响是凝结水位过高，致使低压加热器内部分传热管被淹没在凝结水下，热交换效率下降，给水端差增大。

　　图4  7×S蒸汽探杆结构剖面图

　　通过实际的观察数据和相关的文献资料信息，在低压加热器的工况条件下，C真和C0之间的差异在2%~5%之间。因为C真受到蒸汽温度、压力的影响而不断变化，所以仅从改变仪表系数的方面来进行C真的修正，还是不能很好满足对测量准确度的要求。

　　对于C真进行实时的补偿，是导波雷达在蒸汽工况下能完成准确测量的先决条件。笔者所使用的Mangetrol导波雷达液位计采用了专利的蒸汽探杆，用于实时的C真补偿，其补偿的工作原理如下:

　　在蒸气探杆中，距离表头下方125mm处安装有一个蒸汽目标(Steam Target)，表头每秒会发送一个询问信号，该询问信号到蒸汽目标后被发射回表头的时间t问询被测量。此时，电磁脉冲信号在当前工况下的速度C真可以用以下公式准确计算出来:

　　C真=d/t问询，其中，d=125mm

　　获得C真后，导波雷达将以此值来进行真实液位值的计算，从而达到实时补偿的目的。

　　小结

　　综上所述，Magnetrol专利的蒸汽探杆，集成了同轴式、良好的蒸汽隔密封及实时蒸汽补偿的优势。同时，Magnetrol致力于同轴探杆的大规模推广，具有同轴探杆生产的规模优势，给电力行业用户带来了高性价比的产品。此外，Magnetrol专利的AURORA系列液位计，将磁翻板和导波雷达液位计集成为一体，提供了重要应用场合的现场和远传测量，减少了过程接口数量，避免了潜在泄露点，提高了使用维护的便利性。

　　VEGA导波雷达液位计 VEGAFLEX 81，TDR传感器。绳型、棒型或同轴型传感器。在有蒸汽、有附着物、会发泡或有冷凝物的应用场合，该传感器也能提供准确的测量值 -哪怕是在立管或旁路管中也是如此。VEGAFLEX 81 是用于测量液体介质物位和界面的Ass。导航操作能简易，省时并地完成启用，可截短测量电标准简易，确保计划的*大灵活性。测量精度 2 mm，量程距离 75m，法兰连接:=> DN25，过程压力 -1 ... 40bar。不导电的介质只能部分反射微波能量。不被反射的能量穿越介质，在与第二种液体的相位边界得到反射。此效应被用于分离层测量。您可以很方便地在VEGAFLEX 上通过操作工具来选择此项功能。

　　当近距离观察时，一个在工厂车间里看似像完整系统的东西很少是一个整体:每一套生产设备的背后都隐藏着来自不同制造商的机械、电气、电子和软件组件。一台机器或整个系统的维修或维护效率在很大程度上取决于所需数据的可用速度。是否在资料堆中的文件夹内费力地找寻文件？作为该联盟（简称DDCC）的创始人之一，物位和压力测量仪表制造商 VEGA 与过程自动化领域的zhiming企业共同开发出新型“DIN SPEC91406”。如果该联盟的计划得以成功实施，那么，传统意义上的铭牌很快就会被废除。转换后，公司里的每个员工都拥有相同的*新数据，可以做出正确和合理的决策。

　　VEGA雷达液位计，威格雷达液位计

　　VEGA导波雷达物位计，威格导波雷达物位计

　　VEGA超声波液位计，威格超声波液位计

　　VEGA音叉振动开关，威格音叉振动开关

　　VEGA控制器，威格控制器

　　VEGA超声波物位计，威格超声波物位计

　　VEGA物位计，威格物位计

　　VEGA压力变送器，威格压力变送器

　　VEGA分析仪，威格分析仪

　　VEGA差压变送器，威格差压变送器

　　VEGA辐射测量液位计，威格辐射测量液位计

　　VEGA显示器，威格显示器

　　VEGA雷达物位计，威格雷达物位计

　　VEGA液位计，威格液位计

　　VEGA液位计VEGACAL63 CL63.CXFGAXKMXX

　　VEGA分析仪VEGAMET341 MET341.X

　　VEGA雷达液位计VEGAPULS61 PS61.XXAGPHKMXX

　　VEGA压力变送器VEGABAR82B82.AXCLSAGEHHXVIMXX

　　威格导波雷达液位计VEGAFLEX81 FX81.AXLTGFHXKMAX

　　VEGA雷达液位计VEGAPULS64PS64.AXBXXCHXKM

　　威格雷达液位计VEGAPULSC21 PSC21.XGBHB

　　威格雷达物位计VEGAPULS6XPS6X.2SWPBCKAAAMAHW

　　VEGA导波雷达液位计VEGAFLEX81 FX81.AOATBFHXKMXX

　　VEGA分析仪VEGAMET861 MET861.SC

　　威格导波雷达液位计VEGAFLEX82 FX82.AXATFFHXKMXX

　　VEGA导波雷达物位计VEGAFLEX81FX81.AXEDDFHXKMAX

　　VEGA压力变送器VEGABAR82B82.AODUSAGGSZXVIMXX

　　VEGA导波雷达物位计VEGXHXKMXX

　　VEGA物位计VEGAPULS31 PS31.XGMHB

　　威格物位计VEGAPULS67 PS67.XXBXXHKMXX

　　威格导波雷达物位计VEGAFLEX86 FX86.AXHTO1HXANAX

　　VEGA超声波液位计VEGASONS62 SONS62.E

　　VEGA超声波液位计VEGASON62 SN62.XXAGVDMXX

　　威格超声波液位计VEGASONS61 SONS61.E

　　VEGA音叉振动开关VEGAWAVE62 WE62.XXTGDRKMX

　　VEGA液位计VEGASWING63PT

　　威格液位计VEGAWAVE62 WE62.XXTGDRKMX

　　VEGA物位计VEGAPULS62 PS62.DXENBFHDMAX

　　VEGA音叉振动开关VEGAVIB61 VB61.XXAGDRKMX

　　威格音叉振动开关VEGASWING51 SG51.XXSGATPVL

　　VEGA显示器VEGADIS81 DIS81.ACIANNAAX

　　VEGA控制器VEGAMET624 MET624.

　　VEGA雷达物位计VEGAPULS66 PS66.XXHFEHHAMAX

　　VEGA雷达物位计VXBXATAMXHA

　　VEGA控制器VEGAMET381 MET381.CX

　　本公司是国内有名的自动化仪器仪表供应商。针对市场上现有的备件、自动化产品价格偏高、采购渠道不畅等问题，通过多年的努力，公司以雄厚的技术实力和良好信誉，与多家世界有名欧、美等工控产品厂商建立了长期稳定的技术和商务合作关系，为客户大大减低采购成本，提供原装。我们的优势供应产品:HEIDENHAIN海德汉、BECKHOFF倍福、E+Hliuliang计、罗斯蒙特ROSEMOUNTliuliang计、西克SICK传感器、倍加福P+F传感器、REXROTH力士乐、AB模块、艾默生EMERSONliuliang计、MTS位移传感器、VEGA液位计、KRACHT齿轮泵、图尔克TURCK传感器、皮尔磁PILZ继电器、易福门IFM传感器。

　　威格导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。对蒸汽和泡沫有很强的抑制能力，测量不受影响。威格导波雷达液位计常见故障案例分析与处理——测量数据无变化，拉直线:检查导波雷达液位计的参数设置，并查看回波曲线，发现无回波。将装置抽出，检查钢缆表面是否有异物附着，钢缆与底部重锤、钢缆与顶部连杆是否松动，导波筒内壁是否有杂物，四氟聚乙烯挡片是否脱落，发现钢缆与顶部连杆存在松动情况，导致导波头接收不到返回的信号，无法进行液位计算，是此次测量失败的主要原因。紧固并回装上电，曲线恢复正常。钢缆与顶部连杆安装松动，回波信号无法正常回传至导波头，影响液位测量。

　　VEGA导波雷达液位计。无论是在工业生产还是在日常生活中，对于液位测量如河流和湖泊水箱测量等，是在工业生产领域，水平测量具有ue的重要作用。在油田、化工等领域已广泛应用液位计来测量液位，可以掌握实际的液位值水平，从而生产的运行为经济核算提供依据。在当前水平测量中，测量精度是*重要的，无论是小型集装箱、大型油罐还是河湖水库。使测量误差很小的液位，也会造成很大的误差的容量值。tigao液位测量系统中液位测量的精度是重要的。导波雷达液位计的设计，包括同轴电缆的机械部分和同轴导波探头，用作液位传感器使用。同轴电缆用于连接导波电路和同轴波雷达液位计波导杆，通过调节同轴电缆的长度，可以安装在液位计上远离水箱，方便工作人员液位监测；同轴导杆安装在波浪顶部的液体槽中插入待测液体中，末端到槽底，用于测量液面高度。

　　导波雷达液位计既可用在几何尺寸狭小的容器中，也可用在旁通管和各种尺寸的储罐中，适合卧罐和其他小型。也是安装空间有限的地下储罐的理想选择。

　　计采用时域反射原理（TDR）进行测量。其工作原理是:电子单元发射低功率、纳秒级电磁波脉冲，通过浸入工艺介质的导波杆（缆）传输，当接触被测时，产生反射信号，由电子部件接收，根据行程时间原理计算发射到接收的间隔时间，转换为被测介质的距离。简单来说，导波雷达液位计的工作方式就是发射—反射—接收，测量原理如图１所示。

　　导波雷达液位计过程连接形式灵活，工程中普遍采用法兰或螺纹安装在设备顶部，且导波杆（缆）垂直位于储罐中，也可以安装在设备旁通管内。变送器可沿水平方向360°旋转，便于电缆线连接和查看表头显示。根据介质特点，选择合理的安装位置，避免影响测量效果。

　　对于硬杆类导波雷达液位计，导波杆垂直插入液体介质，稳定导波杆，如果导波杆在工作期间受介质波动，可能发生移动，范围在0.3ｍ 内，可将导波杆固定。导波杆与容器底部需有间隙，间隙至少为５ｍｍ。导波杆不得接触设备管嘴，需有的安装空间即可。而对于软缆类导波雷达液位计，导波缆杆接触介质，稳定导波缆将其引向容器底部，使用重锤或弓形夹方式固定。若金属容器壁光滑，导波雷达与设备内壁之间的水平距离小间隙为100ｍｍ，若是容器存在干扰物其小间隙则更大，以制造商资料为准。

　　AL-RDAR820K雷达液位计批发

　　导波雷达液位计

　　型号:KQ-DLDA

　　应 用: 液体、固体粉料

　　测量范围: 30米

　　过程链接: 螺纹、法兰

　　过程温度: -40～250℃

　　过程压力: -0.1～2Mpa

　　精 度: ±3mm

　　频率范围: 100MHZ～1.8GHZ

　　防爆/防护等级: Exib IIC T6/IP67

　　信号输出: 4～20mA/HART（两线）
