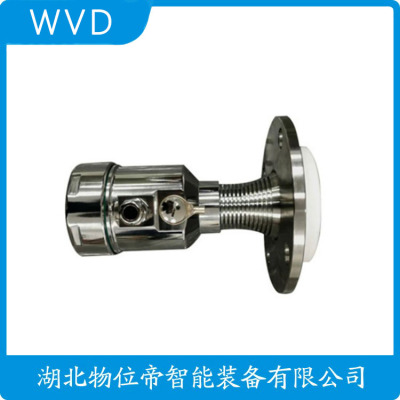

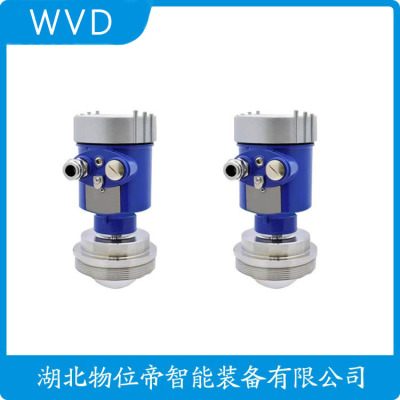

PS6X.2SWXETXAMANKH雷达液位计生产厂商
雷达物位传感器的测量原理
雷达物位传感器基于时域反射（TDR）原理，通过发射26GHz或80GHz高频电磁波并计算回波时间差实现物位测量。电磁波在空气中传播速度接近光速（3×10⁸m/s），1ns的时间分辨率对应15cm的测量精度。某石化储罐实测显示，80GHz传感器对ε=1.8的柴油测量误差仅±2mm，比超声波传感器精度提高5倍。最新相位干涉技术可识别0.1°的相位变化，将分辨率提升至0.1mm级。传感器通常采用FFT算法处理回波信号，能在-40～200℃环境稳定工作。
法兰连接导波雷达液位计 雷达料位计产品概述:
导波雷达液位计运用的雷达测量技术，以其优良的性能，尤其是在槽罐中有搅拌、温度高、蒸汽大、介质腐蚀性强、易结疤等恶劣的测量条件下，显示出其的性能，在工业生产中发挥着越来越重要的作用。
导波雷达液位计利用了电磁波的性能来进行料位检测。电磁波的物理特性与可见光相似，传播速度相当于光速。其频率为300MHz-3000GHz。电磁波可以穿透空间蒸汽、粉尘等干扰源，遇到障碍物易于被反射，被测介质导电性越好或介电常数越大，回波信号的反射效果越好。雷达波的频率越高，发射角越小，单位面积上能量（磁通量或场强）越大，波的衰减越小，导波雷达液位计的测量效果越好。
１.导波雷达液位计的基本原理:
导波雷达液位计组成:它主要由发射和接收装置、信号处理器、天线、操作面板、显示、故障报警等几部分组成。
发射－反射－接收是导波雷达液位计工作的基本原理。雷达传感器的天线以波束的形式发射小5.8GHz的雷达信号。反射回来的信号仍由天线接收，雷达脉冲信号从发射到接收的运行时间与传感器到介质表面的距离以及物位成比例。
２.导波雷达液位计测量料位的技术:
(１)回波处理新技术的应用:
从导波雷达液位计的测量原理可以知道，在反射信号中混合有许多干扰信号，所以，对真实回波的处理和对各种虚假回波的识别技术就成为导波雷达料位计能够准确测量的关键因素。导波雷达液位计是通过处理雷达波从探头发射到介质表面然后返回到探头的时间来测量料位的
(２)测量数据处理:
由于液面波动和随机噪声等因素的影响，检测信号中混有大量噪声。为了提高检测的准确度，对检测信号进行处理，尽可能消除噪声。
经过大量的实验验，采用数据平滑方法可以达到满意的效果。此方法也可有效的克服罐内搅拌器对测量的影响。
(３)导波雷达液位计的特点:
由于导波雷达液位计采用了上述的回波处理和数据处理技术，加上雷达波本身频率高，穿透性能好的特点，所以，导波雷达液位计具有比接触式料位计和同类非接触液位计更加优良的性能。
①可在恶劣条件下连续准确地测量。
②操作简单，调试方便。
③准确且节省能源。
④无需维修且性强。
⑤几乎可以测量介质。
测量范围:30米
过程连接:螺纹、法兰
过程温度:-40-250℃
过程压力:-0.1-2MPa
精 度:±1mm
频率范围:100MHZ-1.8GHZ
防爆等级:Exia IIC T6
防护等级:IP67
信号输出:4…20mA/HART(两线)
导波雷达液位计常见问题解答/选安徽天缆电气有限公司
导波雷达液位计常见问题解答/选安徽天缆电气有限公司供应
有些工况下所使用的雷达料位计，因为传感器安装位置不当及条件所致，出现了一些问题，下面将对一些使用中的问题提出解决方案,供大家参考。
1．导波雷达液位计探头结疤和频繁故障的解决方法
个办法是将探头安装位置提高，但是有时候安装条件限制，不能提高的情况下，就应采用将料位测量值与该槽的泵联锁的办法，解决这一难题:将料位设定值减小0.5m左右，当料位达到该值时，即可停进料泵或开启出料泵。
2．导波雷达液位计雷达料位计被淹相应的改进办法
解 决这种问题的办法是将雷达料位计改为导波管式测量。仍在原开孔处安装导波管式雷达料位计，导波管高于排汽管0.2m左右， 这样一来，即使出现料浆从排汽 管溢出的恶劣工况，也不会使料位计天线被料浆淹没，而且避免了搅拌器涡流的干扰及大量蒸汽从探头处冒出，减少了对探头的损害，同时由于导波管聚焦效果好， 接收的雷达波信号更强，取得了很好的测量效果。使用导波管测量方式，可以改善表计测量条件，提高仪表测量性能,具有很高的推广应用价值。
3．导波雷达液位计关于泡沫对测量的影响:
干泡沫和湿泡沫能将雷达波反射回来，对测量无影响；中性泡沫则会吸收和扩散雷达波，因而严重影响回波的反射甚至没有回波。当介质表面为稠而厚的泡沫时，测量误差较大或无法测量，在这种工况下，雷达料位计不具有优势，这是其应用的限性。
4．导波雷达液位计对于天线结疤的处理:
介电常数很小的挂料在干燥状态下对测量无影响，而介电常数很高的挂料则对测量有影响。可用压缩空气吹扫（或清水冲洗），且冷却的压缩空气可降低法兰和电器元件的温度。还可用酸性清洗液清洗碱性结疤，但在清洗期间不能进行料位测量.
超声波流量计安装7大要求/选安徽天缆电气有限公司供应
超声波流量计的安装在的流量计安装中是*为方便简捷的，但为了测量精度，测量点应选择直管路部分，一般应遵循下列原则:
1.选择充满液体的直管段，如管路的垂直段（流向由下向上为好）或充满液体的水平管道（整个管路中处为好），在安装与测量过程中，不得出现非满管情况；
2.测量位置应选在探头上游有大于10D和下游有5D直管段处；
3.测量点选择应尽可能远离泵，阀门等设备，避免其对测量的干扰；
4.测量点选择应尽可能远离大功率电台，强磁场干扰源等；
5.充分考虑管内结垢状况，尽量选择无结垢的管段进行测量。结垢严重时，应选择插入式探头。
6.选择管路管材应均匀密实，易于超声波传播处；
7.管段初步安装位置选择好后，用于砂轮或钢锉将金属管表面打磨3倍的探头面积（约100mm范围），去掉锈迹油漆，使管壁表面光滑平整，注意，表面应光泽均匀，无起伏不平，与原管道有同样的弧度，切忌将安装点打磨成平面，用酒精或汽油清洗干净。
雷达液位计属2113于通用型雷达液位计，它基于时间5261行程原理的4102测量仪表，雷达波以光速运行1653，运行时间可以通过电子部件被转换成物位信号。导波雷达液位计，化学工业中的一种液位测量仪表。导波雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度 。
一、智能高频雷达物位计原理
JDD90系列智能高频雷达物位计装有天线装置，是依据时域反射原理（TDR）为基础的雷达物位计。不论智能高频雷达物位计还是导波雷达物位计，都靠天线发射窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度高，发射脉冲与接受脉冲的时间间隔很小（纳秒量级）很难确认。JDD90系列智能高频雷达物位计采用一种的相关解决技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。
二、智能高频雷达物位计特点
- 波束角小，发射频率大，能量集中，具有更强抗干扰能力，大大提高了测量精度和性；
- 天线尺寸小，便于安装和加装防尘罩等天线防护装置；
- 测量盲区更小，对于小罐测量也会取得良好的效果；
- 波长更短，对小颗粒物质的料位测量更适合。
雷达液位计在成品油的典型应用案例
雷达液位计在成品油行业，主要是针对原油库、汽油罐、柴油罐、天然气罐等容器内液体介质的测量。以下是慧博新锐雷达液位计在成品油的典型应用:
雷达液位计测量铝液的典型案例
实践是检验真理的唯一标准。无论是仪表，还是仪器，口头上说可以用在某种介质上，总没有那么信服。若可以展示真实的案例，也许大家才能真的相信。
众所周知雷达物位计应用广泛，几乎各行各业都有它的身影，那么今天继续给大家分享实际案例，结合案例，了解实际测量中都会遇到哪些问题又是如何解决的。
PS6X.2SWXETXAMANKH雷达液位计生产厂商
雷达物位计是一种常用的物位仪表，具有测量、性能稳定、性高、维护简便、适用范围广等优点。智能雷达物位计，雷达液位计要想正常的发挥自己的功能，基本的安装方法是大家要掌握的。那么雷达物位计在哪些场合?现场安装都需要注意什么?就让青天仪表的工程师们为您详细解答，一起来学吧~
雷达物位计的应用场合都有哪些?
1、石化行业:如(采油厂)的原油、污油、污泥、污水(油田)的沉降罐、污水罐、钻探泥浆罐(液化气站)的液化天然气、冷凝水(储油库、生物柴油厂)的汽油、柴油、焦油、地沟油(复合肥厂)的尿素熔融液、氨水(化工厂)的各种化工产品、高温高压、高腐蚀性盐酸、有毒产品液氯、结晶产品苯酐。
2、电力行业:如(电厂)的粉煤灰料仓、脱硫、润滑油、泥浆、原煤仓、燃料仓、储水池、废气净化罐、灰库、油箱。
3、水泥行业:如(水泥厂)的散装成品的水泥仓、原煤仓、煤灰、生料均化库、熟料库、炉渣存储库。
4、钢铁行业:如(炼钢厂)的铁石矿、石灰石生料、石灰石熟料、煤粉、原煤仓(铝厂)的炭粉、铝矿石、煤粉。
5、煤炭行业:如(洗煤厂)原煤、精煤、煤渣、煤粉、含煤污水冶金行业等等..........
雷达物位计的原理是发送高频脉冲进行 物位测量。测量度高，性强，复杂工况存在虚假回波的情况下，也可以准确的识别出物位的回波。
雷达物位计有很多种叫法，如液位计，料位计，其 意思大致相同是一样的。唯一的区别是根据
测量 介质不同进行区分。其中雷达物位计 可对固、液体进行测量 ，料位计则是测量固体，液位计 则是测量 液体。
型号上雷达物位计又可以分为普通和智能型以及防腐型。通常 测量液体选择导波型，测量固体和粉尘类选择智能
型，测量 盐酸，硫酸等含腐蚀性物质选择抗腐蚀型。
导波雷达液位计是依据时域反射原理（TDR）为基础的雷达液位计，采用高频振荡器作为电磁脉冲发生体，发射电磁脉冲，沿导波缆或导波杆向下传播，当遇到被测介质表面时，雷达液位计的部分电磁脉冲被反射回来，形成回波。并沿相同路径返回到脉冲发射装置，通过测量发射波与反射波的运行时间，经 t=2d/c 公式，计算得出液位高度。
根据图（a）所示，导波雷达液位计发射电磁脉冲时，在通过导波缆顶部的时候，由于距发射端较近，会产生一个虚假回波，可通过滤除虚假回波，来消除干扰。电磁脉冲沿导波缆向下传播时，当信号到达被测介质表面时，回波一部分会被反射，并在回波曲线上产生一个阶跃性变化。另外一部分信号仍然会继续向下传播，直到损耗在不断发射中。液位计通过检测出液位回波和顶部发射回波之间的时间差，根据这个时间差，经过智能化信号处理器，进行计算就可以得到液位的高度。
从图（b）可以看出，在空罐的时候，没有液位就不会检测到液位回波信号，但是顶部虚假回波同样会存在，电磁脉冲传输到导波缆的底部，罐底会产生一个回波。假如罐体内有两种不相溶的介质，由于密度不同，两种介质会分为上下两层。如果且这两种介质的介电常数相差大，那么就可以通过回波信号的不同来判断两种介质的界面，进而计算出两种介质的高度以及界面的高度。由于电磁脉冲是通过导波缆向下传播，信号衰减比较小，因而可以测量低介电常数的介质。一般情况下被测介质的相对介电常数越大，反射回来的脉冲信号就越强。也就更容易区分出虚假回波。更容易得到真实液位。比如水比甲醇更容易测量。
介质的相对介电常数是表征介质化的一个物理量，它是由介质本身的属性决定的。因此，介质不同，相对介电常数也不同。被测介质的介电常数大小直接影响高频脉冲信号的反射率。当电磁脉冲到达介质表面时，电磁波会发生反射和折射。相对介电常数越大，则反射的损耗越小，相反相对介电常数越小，则发射的损耗越大，信号衰减的越严重。当被测介质的电导率大于10mS/cm，则会反射回来，即回波信号越强。由于过小的相对介电常数会导致信号度衰减。因而每一种导波雷达液位计都具有一项小相对介电常数，确保雷达液位计能够正常使用。不同公司的导波雷达液位计在结构设计上不同，对小相对介电常数的要求也不同。
PS6X.2SWXETXAMANKH雷达液位计生产厂商
昌晖仪表介绍一种由双法兰液位变送器和导波雷达液位计组成的真空制盐蒸发罐液位测量技术方案，本方案大程度克服生产中强腐蚀、结晶堵塞、真空、高温、泡沫等因素对仪表的影响，经制糖、海绵钛和制盐的真空蒸发室液位测量应用，明此真空蒸发室液位测量系统可长期、稳定和地运行。
真空制盐是当今世界普遍采用的现代化制盐方法，指卤水在不同真空压力状态下的蒸发罐中进行蒸发，逐级浓缩、结晶制盐的过程。制盐过程中核心工序是蒸发，生产中通过蒸发罐中液位变化计算水分蒸发量，并达到控制溶液浓度的目的。生产中，强腐蚀、结晶堵塞、真空、高温同时存在，导致制盐蒸发罐液位测量仪表损坏率高，生产自动化控制系统无法正常运行。论文将重点阐述真空制盐蒸发罐液位测量方法。
真空制盐蒸发工艺
真空蒸发技术起源于1812年英国糖厂的单效真空蒸发,1887年美国将此技术用于制盐，1940年开始应用于中国制盐行业。
图1 真空制盐流程图
蒸发是液体表面发生汽化或溶液部分汽化的现象，蒸发时液体不断吸收热量，温度越高蒸发越快，溶液沸腾时蒸发速度快。根据蒸发罐内压力，蒸发分为加压蒸发、常压蒸发或负压蒸发，在负压下的蒸发，我们称为真空蒸发。应用广的是采用强制循环真空蒸发器，如图2。
图2 强制循环真空蒸发器
制盐企业为提高竞争力，不断降低成本、提高产品质量，同时满足减排，就对蒸发工艺进行改进，提高自动化控制水平，使蒸发效率达到佳状态。
实行多效蒸发生产目的是为了多次重复利用二次蒸汽，以降低单位产品的能耗，有效节约能源。蒸汽利用的次数就是效数。蒸发效数越多，蒸汽用量越少，能耗越低，但效数增多，会增加设备成本。
真空制盐主要过程为蒸汽加热一效卤水，排出的二次蒸汽逐效加热下一效卤水。通过逐效蒸发，使盐浆增稠，稠料液去离心机脱水，即为盐。每一效蒸发的关键是控制盐浆的浓度，而盐浆有较强腐蚀性、容易结垢、粘结，浓度直接测量，通常是通过在封闭蒸发室中蒸发前后的液位比来间接控制盐浆浓度。所以制盐蒸发罐液位测量是真空制盐重要的参数。
真空制盐蒸发罐液位测量技术方案
1、原用方案分析
用人工监测液位的方式，提高产品质量和生产效率，人们逐渐用“摄像视频+雷达液位计”，实现自动化实时控制，如图3，应用脉冲雷达液位计连续测量旁通管中的液位。
图3 雷达液位计+窥镜液位测量法
此方案在实际应用中，因盐浆结垢，水平连通管、旁通管经常发生堵塞问题，造成旁通管内液位假象，需频繁停车，拆装法兰并清洗管道。蒸发中，盐浆在蒸发室内因搅拌产生大量的泡沫，使脉冲雷达液位计测量液位假象。人工清洗工作量大，生产成本高，液位测量不准，自动控制连续运行。
2、可长期运行的真空制盐蒸发罐液位测量技术方案
随着仪器仪表技术的发展，市场上已出现真空的液位变送器以及管道清洗技术，为真空制盐蒸发液位监测提供了新思路。在设计、应用中，建议液位监测采用“法兰差压变送器+导波雷达液位计+窥镜”三重组合冗余方案，确保测量的准确性、性、性。设计与安装方案，如图4。
图4 真空制盐蒸发罐液位测量双法兰液位变送器+导波雷达液位计+窥镜液位监测方案
①方案设计说明
a、蒸发室与旁通管间的连接管，从水平改为斜角，角度控制在20°左右，延长结垢清洗周期；
b、在连通管上安装冲洗环和截止阀，可定期自动清洗；
c、在旁通管面部安装雷达液位计；
d、在旁通管另一侧安装20°斜角的法兰短管，再安装双法兰液位变送器，用于液位直接测量。同时在法兰之间加装冲洗环(结构如图5)，冲洗环上配置冲洗用截止阀，可定期清洗；
图5 清洗环结构示意图
e、在旁通管底部可加装一个清洗阀门，大修时可以使用；
f、在蒸发室面部，仍安装采光窗和视频摄像窗；
g、旁通管内径建议在300mm以上，由于蒸发液位较高，毛细管较长，建议采用DN80法兰。
②方案优势
a、双法兰液位变送器可直接测量液位，消除蒸发过程中搅拌产生的泡沫对雷达测量产生的误差，提高测量精度和产品质量；
b、能连续准确测量液位，为生产过程实现自动化控制提供依据；
c、雷达液位计与双法兰液位变送器组合，实现冗余监控，提高自动化控制系统性；
d、倾斜的连接管、法兰短管，可以减少沉淀结垢物的堆积，也便于冲洗；
e、配置冲洗环与截止阀相连，好是电动截止阀，用程序控制，定期对连接管、法兰、旁通管进行清洗，减少管道结垢堵塞的问题，提高设备维护效率， 降低维护成本；
f、保留窥镜，配置视频窗口，以便观察、巡视。
真空制盐蒸发罐液位测量仪表选择与配置
根据上述设计方案，还需配置合适的仪表，才能确保装置正常运行。
1、雷达液位计的选择
在制盐真空蒸发中，卤水因搅拌产生的较厚泡沫，会对脉冲雷达液位计造成干扰，应选用缆式导波雷达液位计，以此测量的性和测量精度。
2、双法兰液位变送器的选择
真空制盐蒸发工段，介质具有腐蚀性、易结晶沉淀，而且环境存在腐蚀性气体，选择双法兰液位变送器时，考虑以下因素:
①双法兰液位变送器的法兰膜片材质建议选择钽材。
②双法兰液位变送器壳体材质可选择316不锈钢。
③冲洗环可选择316L。为结晶颗粒较大，不易排出，建议冲洗孔选择1/2NPT。
④变送器类型选择:真空制盐蒸发器的高度通常在6m以上，属于密封容器，根据方案应选择通径DN80以上的带测量筒的双法液位兰变送器。常见多效真空蒸发，在Ⅰ效、Ⅱ效工作为正压，Ⅲ效、Ⅳ效、Ⅴ效为负压。根据操作压力，Ⅰ效、Ⅱ效可选择标准的双法兰液位变送器，而Ⅲ效、Ⅳ效、Ⅴ效蒸发器，需选择专门为真空环境定制生产的双法兰液位变送器。
根据上述条件，各效蒸发罐液位测量所用双法兰液位变送器选型基本要求可参考表1。
表1 各效蒸发器液位测量所用双法兰液位变送器设计选型基本要求
以上设计安装方案，已在制盐、制糖、海绵钛产业中得到成功试用，充分明此方案可有效解决真空蒸发中因泡沫、结晶、真空、强腐蚀产生的液位测量难题。
其他建议
真空制盐，一般采用差压变送器配合孔板节流装置测量蒸汽、卤水和盐液流量。近年来，许多厂家应用电磁流量计测量盐液流量。但环境对碳钢法兰造成了严重的腐蚀，导致内衬PTFE发生变形损坏。因此，昌晖仪表建议选择的电磁流量计内衬PTFE材质，并要求法兰为316L材质。
一、工作原理
JK系列智能雷达液位计是嘉可仪表推出的新一代高性能物（液）位测量解决方案产品。雷达液位计采样方式为非接触式，通过天线系统发射、接收能量很低的微波脉冲，雷达接收到微波脉冲并将其传输给处置电路，处置电路通过智能化的软件识别出正确的回波，距离被测物表面的距离D与脉冲的时间行程T成正比:
D = C *T/2
其中C为光速，因安装高度（雷达天线到0参考点的距离）E已知，则物（液）位L为:L=E-D
嘉可仪表JK系列雷达液位计种类，主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。
二、智能雷达液位计产品特点
1、不受温度、压力等外界环境影响；
2、波束小，能量集中，抗干扰能力强，度高；
3、系统设计采用工业级标准芯片，稳定性高，工作温度范围宽；
4、128*64点阵图形液晶，可同时显示水位、流量、累计流量和系统时间；
5、RS485通信接口，可实现数据的远距离传输；
6、软件设计智能化，有多种标准渠型可选，还可对非标准的水槽进行现场组态；
7、集成了温度补偿电路，可消除温度对测量数据的不良影响；
8、精度高、稳定性好；
9、低功耗；
10、主控制器和传感器采用分体式设计，并可按照现场环境改换不同量程的传感器；
11、结构、安装便捷；
12、防潮、防尘、防绣蚀；
13、防雷击、防射频干扰；
三、适用范围
1、水文测量与监控
2、城市及供水系统
3、循环水及污水处置系统
4、工业现场液位、流量的测量与控制
