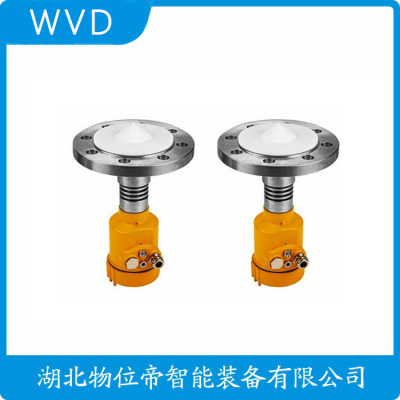

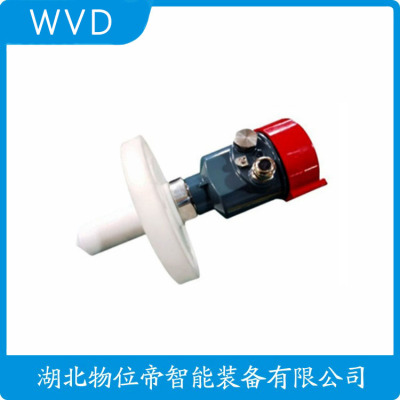

GJ05R823B7-N1LMX雷达料位计厂家
智能诊断与预测性维护功能
现代传感器集成自诊断系统，实时监测天线污染、电子元件老化等状态。信号质量指数（SQI）低于70%时触发维护警报，某粮油企业应用后故障停机减少60%。温度漂移补偿算法使长期稳定性达0.01%/年。最新边缘计算功能可在本地完成95%的数据处理，仅上传关键参数降低带宽需求。通过分析历史回波曲线变化趋势，能提前2周预测介质特性改变导致的测量偏差。
导波式雷达液位计采用了100MHz～1.8GHz的发射频率，不锈钢包四氟杆式探头，安装方式四氟翻边法兰。测量对象为腐蚀性液体，大量程为四氟杆6米、四氟杆25米。
导波式雷达液位计是我公司生产的采用微波技术来检测料位的高科技产品，该仪表充分利用了微波具有很好穿透性、对恶劣环境及被测物料适应性强等特点，采用世界上先*的大规模集成电路，将雷达原理、数字信号处理技术和傅里叶变换(FFT)技术。采用连续式乍动测量，能测量液体、固体(块状、粉状)料位，具有测距远、精度高等特点。
一、工作原理:
导波雷达液位计发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。从而计算出探测组件顶部被测介质表面的距离，被测容器总高度是已知数，进一步可得出介质的物位高度。
二、主要特点:
导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有*的*性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。
三、技术参数:
1.测量对象:腐蚀性液体
2.测量范围: 杆式6m、缆式25米；
3.过程连接:法兰DN50，DN80，DN100，DN150；
4.介质温度:-40～120℃；
5.过程压力: -0.1～2.0MPa；
6.工作频率: 100MHz～1.8GHz；
7.测量精度: ±10mm；
8.分辨率: 1mm；
9.采样: 回波采样54次/s；
10.输出电流信号:4～20mA+ HART通讯协议；
11.电源: 24VDC(±10%)纹波电压:1Vpp；
12.耗电量: max22.5mA ；
13.外壳防护等级:IP68；
14.防爆等级:EXiaIICT6 ；
15.两线制接线:仪表供电和信号输出共用一根两芯电缆；
16.电缆入口:M20×1.5(电缆直径5～9mm)。
——Shenzhen Jiwei Automations Ltd.——
百 · 科
雷达物位计作为一种的非接触式物位测量仪表，其工作原理基于电磁波的传播和反射特性。
本文将详细介绍计为Rada-11雷达物位计的工作原理，包括发射雷达波束、波束与物体互作、检测反射波时间、计算物位高度、显示输出结果等方面，并探讨其在多种应用环境中的表现以及高测量准确度的特点。
Rada-11雷达物位计
一、发射雷达波束
计为Rada-11雷达物位计通过内置的发射器向目标物体发射高频雷达波束。
这些波束通常以脉冲或连续波的形式发射，具有特定的频率和波形。
发射的雷达波束在空间中传播，直到遇到目标物体。
二、波束与物体互作
当雷达波束遇到目标物体时，部分波束能量会被物体表面反射回来。
反射的波束能量取决于物体的材质、形状、大小以及表面特性等因素。
物体的不同特性会对反射波束产生不同的影响，这也是雷达物位计能够区分不同物体的关键。
当雷达波束遇到目标物体时，
部分波束能量会被物体表面反射回来
三、检测反射波时间
雷达物位计通过内置的接收器检测反射回来的波束。
接收器会记录从发射波束到接收反射波束的时间差。
这个时间差与雷达波束的传播速度（即光速）相乘，可以得到雷达波束与目标物体之间的距离。
四、计算物位高度
基于接收到的反射波时间，雷达物位计可以计算出目标物体的距离。
在物位测量中，这个距离即为物位高度。
通过一定的算法和数据处理，雷达物位计可以将这个距离转换为实际的物位高度值。
基于接收到的反射波时间，
雷达物位计可以计算出目标物体的距离
五、显示输出结果
雷达物位计通常配备有显示模块或通讯接口，用于将计算得到的物位高度值进行显示或输出。
用户可以通过显示模块直接查看当前的物位高度，也可以通过通讯接口将数输到上位机或控制系统进行进一步处理和分析。
六、多种应用环境
计为Rada-11雷达物位计凭借其的性能，适用于多种应用环境。
无论是室内还是室外，无论是液体还是固体物料，雷达物位计提供的物位测量解决方案。
同时，雷达物位计还具有一定的抗干扰能力，能够在复杂的电磁环境中正常工作。
Rada-11雷达物位计凭借其的性能，
适用于多种应用环境
七、测量准确度高
雷达物位计的测量准确度高，通常可以达到毫米级甚至更高的精度。
这得益于其采用的高频雷达波束和的信号处理技术。
高频雷达波束具有较短的波长和较好的穿透能力，能够更准确地测量物体的距离和高度。
同时，计为Rada-11雷达物位计还采用了一系列算法和校正方法，以消除环境因素和干扰对测量结果的影响，从而提高测量准确度。
计为Rada-11雷达物位计还采用
了一系列算法和校正方法，以消除
环境因素和干扰对测量结果
的影响，从而提高测量准确度
八、原理总结
综上所述，雷达物位计通过发射雷达波束、检测反射波时间、计算物位高度等步骤实现对目标物体的非接触式测量。
其工作原理简单明了，同时具有较高的测量准确度和广泛的应用范围。
在实际应用中，雷达物位计已成为许多行业进行物位测量的重要工具之一。
GJ05R823B7-N1LMX雷达料位计厂家
导波雷达液位计的详细介绍
导波雷达液位计是一种液体高度测量仪，其设计基于时间行程的原理。 测量开始后，雷达波以光速运行，运行时间可以用电子元件转换为物位信号。
仪表测量从基准点到材料表面的距离，探针发出高频脉冲沿电缆传播。 当脉冲撞到水位表面时，在原路上反射回来，被仪表内的接收机接收，将时间信号转换成物理信号。
导波雷达液位计测量结果准确，不受以下因素影响
水体密度、固体材料松散情况、温度、投入时粉尘、水体表面泡沫等不影响测量。 使用同轴棒式探针的测量不受罐体和短管内部结构的影响，可以更换探针和探针。
轨道雷达液位计的优点:
雷达水位计可连续测量水体、粒子和浆料等，测量结果不受介质种类、周围环境温度变化、惰性气体和蒸汽、粉尘、泡沫等影响。
测量精度为5mm，量程为60米，即使在250的高温、40公里的高压环境下，事项也能够测量，雷达液位计也适用于爆炸危险区域。
耐蚀性高:轨道雷达液位计应用于水液罐、酸碱罐、浆罐、固体颗粒、小型储油箱。 各种导电性、非导电性介质、腐蚀性介质。
1 故障现象
芳烃装置导波雷达液位计使用量比较大，LT3021 、LT3613出现故障的几率比较大，常见的故障现象即为液位显示与实际液位值不符。
2 原因分析
一般导波雷达液位计出现此故障原因有以下两个原因:1）介质不干净，污染了导杆；2）介质的介电常数发生了变化，导致测量不准确。
3 处理方法
1）排放:通知工艺操作人员，办好仪表工作票（联系单）。让工艺外操人员关闭仪表上下截止阀，仪表人员对液位计进行低点排放。排放后如果仪表读数保持一定值不变，则应判断为导波杆被脏污介质污染。此时对仪表进行下线（即从现场拆除），对导波杆进行清洗，清理导波杆上面的附着物，然后连表头一起进行重新校验；
2）调介电常数:如果仪表排放后显示归零，但投用后显示仍然不准，则判断为介质介电常数发现了变化，此时对仪表介电常数进行调整:a）打开显示表头盖，按向上（或向下）箭头翻动显示屏幕上面的选项，直至翻到“Dieelctec(select)”菜单；b）在屏幕出现Dieelctec(select)时按下回车键 ，屏幕面出现“！”标志，此时仪表参数为可改变模式。c）出现“！”标志后按上下键翻动选择介电常数值（1.4-1.7,1.7-3,3-10,10-100）一共四个选项，选择完后再按回车键确认，等待几秒钟后显示屏幕自动返回测量值显示页面，观察液位显示值。d）当选择的介电常数值能使仪表的显示值与实际液位值相符时，则使用用此介电常数值；当不相符时，则继续选择下一个介电常数值进行试验，直到仪表显示值与实际值相符。
4 总结
导波雷达液位计广泛应用于石油化工行业的液位测量中，掌握导波雷达液位计的常见故障及处理方法是每名仪表维修工必备的技能。本文对装置现场导波雷达液位计的常见故障和处理方法进行了简要介绍，有不当之处，敬请批评指正。
GJ05R823B7-N1LMX雷达料位计厂家
雷达是利用电磁波传播过程中折射性和性而研发的一种空间测距电子仪器，初用于国防及航空导航。随着科学技术的推广，雷达逐渐用于工业和民用领域，并衍生出众多型号产品，应用于工业生产中液位测量的雷达液位计就是其中的一类。
雷达液位计测量原理
雷达液位计的测量原理和军工中的雷达一样，都是通过电磁波的直线传播特性测量周围空间的净空距离，即被测物体距离雷达的直线空间距离，具体到工业生产中就是液体的液面到雷达天线的空高。通过对雷达液位计组态可设定雷达天线到容器底部的垂直距离，根据已经测得的液面空高就可计算出液体的液位高度。
测量原理公式为H=L-CT/2
C为电磁波的波速即光速， T为电磁波从发射到接收所用到的时间，L为雷达天线距离容器的低端的垂直高度，H为被测液体的高度。
工业中的液位检测不同于军工航空动辄几十上百千米的空间测距，生产中的液位检测距离都较小，高范围的储罐液位检测也就一二十米的垂直高度，这样的距离空间相对于光速传播的电磁波来说可以忽略不计，于是上述的测量方式很难实现，因为人类无法制造出不用时间的电路处理仪表。
为使雷达测距应用于工业中的液位检测，生产厂商使用了高频的无线电波，使用线性调频连续测距的方法，让天线发射的电磁波的频率随着时间进行改变，接收器接收到的反射电磁波频率与此时的天线发射频率是不同的，通过计算两者的频率差，换算得出电磁波在空间传播的时间，从而能够计算出被测液位的高度。雷达液位计的构造
不同厂商所生产的雷达液位计形式各异，但总体的部件大体是一致的，其主要包括电路部分（雷达波发生器、信号检测、信号处理），天线及接收器和安装附件表体三大部分。根据天线的不同，雷达液位计可分为导波雷达和普通雷达两大类型。
导波雷达液位计
导波雷达是在电磁波发射器的下方安装了一个金属导波体，让高频的无线电波沿着金属体垂直向下传播，当电磁波碰到被测物质的液面时，电磁波会在接触面反射，沿着波导体垂直的返回到雷达液位计天线内部的接收器中，然后处理电路进行分析计算，得出被测液体的液面高度。根据金属导波体的不同，导波雷达又分为缆式和杆式两大类。
缆式导波雷达的导波体为一个柔性的不锈钢金属绳，其末端栓一金属重物，以金属绳在被测液体中垂直的伸入到容器底部，金属绳在使用中漂浮摆动而弯曲。这样结构的雷达液位计主要用于底下罐、零位罐等地面以下的液位测量中。
杆式导波雷达的波导体根据导波杆及天线的不同又分为很多种，有金属杆式的导波雷达，有通过金属管的喇叭天线式的导波雷达，有带有旁通测量筒的导波雷达。这些导波雷达主要用于高出地面的储罐液位测量或生产设备塔器储罐可以侧装旁通管的液位测量。 西安赛谱自动化仪表技术有限公司
普通雷达液位计
普通雷达液位计的天线，只是一个电磁波的发射接受装置，其电磁波发射后通过气相自由传播，由于雷达液位计电磁波为高频的微波信号发散传播性差，而且被测液体距离雷达液位计的高度小，其电磁波传播过程可看成垂直传播，因此这种雷达液位计满足液位测距要求。相对于导波雷达少了导波体节省费用方便安装，在储罐等较高液位测量中得到大量的应用。
根据天线的不同生产厂商制作了不同型号的雷达液位计，以适应不同工况环境。厂里使用的普通雷达液位计的天线有喇叭口、水滴形（防液体挥发凝结）、偏心型（防多重反射电磁波干扰）、宽口喇叭口（防气相介质衰减电磁波）四种类型。
电路处理部分
根据 雷达液位计处理电路的复杂程度，雷达液位计分为单路测量的普通模式和多重处理信号的总线模式。多重信号处理不仅能处理雷达电磁波测距的液位信号也可处理热电阻的温度测量信号，并可通过总线的方式把多台雷达液位计连接起来，通过一根总线远传到控制室内。适用于储罐众多布分散的大中型储罐系统的液位测量，节约了传输线缆的铺设和费用。
雷达液位计故障分析及处理
雷达液位计从测量原理上看是一种高精度的测距仪表，雷达液位计制造厂商也大肆介绍雷达液位计的优点，如可用于工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求，可对不同料位进行连续测量，但实际使用中雷达液位计常出现很多问题甚至失灵无法使用。
雷达液位计电磁波选取依据
由雷达液位计的测量原理可见，雷达液位计测量过程中的核心是电磁波传播过程中频率波的改变范围，因此天线所接受的雷达波的频率，是液位测量的关键依据。
雷达液位计在使用中天线到被测液体的液面的空间净空中，充斥着各种频率的电磁波，这些电磁波大部分都会通过各种反射、折射传播到天线内部的接收器中，因此雷达液位计的接收器接收到的电磁波是一系列的大量的不同频率的电磁波。
怎样从这杂乱的电磁波中选出真实的液面反射来的电磁波，是雷达液位计能否准确测量液位的关键，这就需要一个选频电路。选频电路选择的依据是根据接受到的电磁波的能量来进行衡量。
电磁波在传播过程中受气相介质，被测介质的反射折射，金属容器壁等物质的碰撞吸收，能量会不断减弱，反射的次数越多能量损失越大，经过的距离越长能量损失越大。由于电磁波是垂直于被测液体的液面发射，其电磁波在被测液面的反射率大（折射率小），可近似为全反射，其在被测液体液面的能量损失，是电磁波回波损失小的。垂直于被测液面的空间距离是电磁波传播中短的距离，这个反射的电磁波在气相空间传播中能量损失也是小的，由此两点被测液位反射回来的电磁波的能量是电磁波频谱中大的，由此雷达液位计的选频电路得出被测液体的空高，从而计算得出被测液体的高度
雷达液位计使用中的问题
雷达液位计电磁波选频可以知道，返回接收器的电磁波的能量大小是雷达液位计选用电磁波频率的依据，从而决定着雷达液位计测量的准确性。如果正常使用中，被测液体所反射的电磁波的能量不是高的电磁波，那么雷达液位计就会选用其他的不真实的电磁波频谱，此时就会造成被测液位失真。
造成这种现象的原因，大体可以归为以下几点:
一、被测液体与雷达天线之间的净空中有较大面积的反射物，致使电磁波在到达液面之前被反射。造成这种现象的原因主要为:
1、被测容器内部有搅拌器、加热盘管、管线等金属物体，如果这些金属体裸露在被测液体的外部，而且正处于电磁波垂直传播的方向，如搅拌机旋转中的浆液转动，就会造成电磁波被提前反射回来，而造成被测液位偏高。
2、雷达液位计安装地点距离容器壁太近或不垂直与被测液面，使电磁波在传播中照射到容器内壁而提前反射回来；电磁波在被测液面反射过程中没有原路返回（斜射时），致使雷达液位计检测不到反射电磁波；液面反射的电磁波经多重反射能量损失过多，而没有被选频电路选中，以上多种情况造成雷达液位计测量失真。
二、波导体（绳缆、杆）上有挂料，电磁波沿着波导体传播中，在没有到达液面前遇到波导体上面的挂料而反射回来，产生虚假液位。安装的波导管不垂直与雷达液位计，造成电磁波斜射到波导管的内壁，而产生如同容器内壁一样的反射或多重反射而使测量失真。
三、被测液体与雷达天线之间的净空中，气相介质蒸汽浓度太大，致使电磁波在空间传播中，能量损失太大，甚至反射波根本到达不了雷达液位计的接收器。
被测液体有加热要求，上部安装搅拌机的情况下尤其严重，由于被测液体在加热搅拌中不断有蒸汽挥发，会造成液面以上的空间中充满了高浓度的介质蒸汽，其微小的液体颗粒不仅对电磁波产生漫反射而且会吸收大量的电磁波能量，使电磁波出现很大衰减，造成雷达天线无法接受回波信号。
被测液体中含有水份时，挥发的水蒸气对于电磁波的吸能更加严重。由于水汽具有易冷凝的特性，气相空间含有的水汽在罐顶罐壁附近会逐渐冷凝，积聚在一起形成较大的水汽滴，充斥在液位上方的空间里，对于电磁波具有强烈的吸能作用，致使电磁波的能量衰减过大无法到达雷达接收器，造成雷达液位计彻底失去工作能力。
四、雷达液位计天线附着赃物，致使电磁波刚刚发射出就被反射回来，甚至根本发射不出去。这样的状况即使使用防凝结的水滴形天线，也无法避免雷达液位计的突然失灵。
雷达液位计天线附着赃物是被测介质挥发的升级加重，被测液体净空中大量充斥着气相蒸汽，其会附着在雷达液位计的天线上，是易冷凝的高粘介质，雷达液位计安装在储罐顶部温度较低，挥发的介质蒸汽易在雷达天线上凝析附着，造成电磁波发射困难，情况严重时介质甚至在天线上结焦，损坏天线。
同样被测介质含有水份时，水汽易在天线上附着，致使电磁波发射不出去，使雷达液位计彻底失灵。
五、雷达液位计电路中的保护措施。雷达液位计是一种高科技的测量仪表价格昂贵，处于对仪表本身防护的需要，制造厂商普遍在电路中设置了很多保护措施，如超温保护、低电压保护，高液位保护，运行故障保护以及数据保持，错误锁定等液位检测防护措施。这些防护措施在日常使用中，如果雷达液位计出现问题，保护就会动作，造成雷达液位计停止工作，此时需要查找故障原因，清除恢复后雷达液位计才能正常使用。防护功能随厂商不同而设置，集成度高的防护措施多。如总线式的多功能雷达液位计，其本身的防护措施就多，日常维护要熟悉。
物位测量的仪表在选型时，与压力或流量测量等仪表有很大不同。这是因为物位测量的现场情况千差万别，而生产商又很难设计出能满足工况应用的物位仪表。只有充分了解仪表特点及现场应用条件，才能正确选择所需要的产品，同时充分发挥仪表的测量性能。
雷达物位计的回波质量主要受以下因素影响:
1.传播介质的介电常数，该常数越稳定越有利于传播。雷达波是电磁波，电磁波在传播过程中不受传播介质稳定程度的影响，只与其介电常数有关。这是雷达技术与超声波技术的重大区别。
2.被测介质表面状况，表面越平整，其介电常数越大，则越有利于回波反射。
所以考虑现场情况时，应注意这两个方面:
1.天线到被测介质间空气介电常数的分布
2.被测介质的表面状态及其介电常数。
雷达物位计的优点是:不受空气波动影响，随距离衰减小，穿透力强。
雷达物位计的种类及应用:
雷达物位计目前已成为市场上的主流产品，主要分为脉冲雷达物位计和导波雷达物位计。低频脉冲雷达物位计尽管具有价格相对低廉的优点，但在主要应用领域中，属于逐渐被淘汰的产品。
与低频脉冲雷达物位计相比，高频脉冲雷达物位计在应用过程中有以下优点:
1.高频雷达物位计(主要指26GHz和24GHz)具有能量高，波束角小，天线尺寸小，精度高等优点。
2.26GHz雷达波长11mm，6GHz雷达波长50mm，雷达物位计在测量散装料位时，雷达波反射主要来自料面的漫反射，漫反射的强度与物料大小成正比，与波长成反比，而大部份散装料直径远远小于50mm，这就是目前26GHz雷达是测量散装料物位*选择的原因。
3.在一些直径小而高度并不是很高的小型罐的应用中，6GHz雷达天线长(300-400mm)无形中增大了盲区(大约600mm)，另外由于6GHz雷达方向性差(开角大)在小罐中会产生多径反射;而26GHz雷达频率高，天线短，方向性好，克服了6GHz雷达的缺点，适用于小罐测量。
4.由于现场环境恶劣，随着时间推移，雷达天线会堆积污物、水汽等，26GHz雷达天线小，附加天线罩可大大改善因污物、水汽造成的影响;6GHz雷达天线大，加天线罩很困难。且仪表较沉重，清理困难。
5.由于26GHz雷达方向性好，很多恶劣工况，可通过简单隔离，将雷达物位计装在容器外进行测量。
导波雷达液位计主要由雷达变送器、过程密封件和导波杆三部分组成。表头内部安装雷达变送器，采用一次压铸成型的双室结构，带LCD显示，大多数情况下可以向任意方向旋转，便于现场观察。根据不同的环境条件选择相应表头材质，常规条件下可以选择聚氨酯涂层，沿海地区可以考虑316ss等耐腐蚀性不锈钢。导波杆共分为两 类五种，即硬杆类，包括同轴、单杆和双杆三种;软缆类，包括单缆和双缆两种。
导波雷达液位计配备不同的探头，以满足各种应用要求。硬杆类导波雷达液位计测量范围较小，制造商推荐可选范围一般在0~6m，而软缆类导波雷达液位计测量范围较大，制造商推荐可选范围通常在0~50m内，甚至可以达到80m，所以导波杆长度可根据测量要求，自由定制选择。
硬杆类中的单杆式探头能量传输效率较低，外界干扰敏感，是受物体接近程度影响较大的探头，应避免靠近干扰物安装，如设备内壁或容器内构件等。适合测量小量程的液体和粉末状或小颗粒固体料位。
同轴式探头能量集中在小口径的金属管内，能量传输效率高，不受液面湍动的影响，抗干扰能力强，安装空间要求低，可以近容器内金属构件安装或者与其他物位仪表装在同一旁通管内，且不会相互影响。其结构特点决定了其更适用于低黏度的清洁介质，介电常数液体或界位测量，而在挂料和结晶的应用场合容易产生测量误差，因此不适用高黏度的、易挂料、易结垢的场合的物位测量，如重油型加工处理装置中的原料罐、地下污油罐等。
软缆类中的单缆式探头底部配有重锤，主要用于测量大量程的液体和固体料位。硬杆类型中的双杆、软缆类型中的双缆与单杆、单缆相比，增加为平行双探头，导波雷达液位计能量集中在两个探头之间，测量能力，抗干扰、抗黏附能力高于单探头，灵敏度低于同轴探头。
