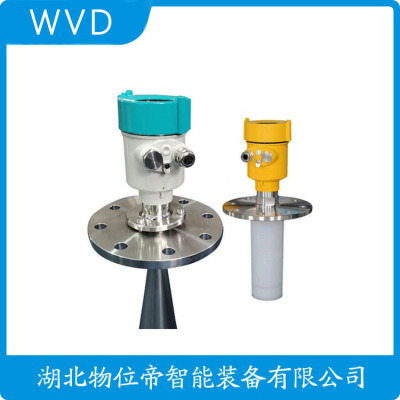

FMP52-28VR8/0雷达液位计供应
特殊介质测量的定制方案
高温熔体（＞400℃）测量采用水冷法兰（流量2m³/h）保护传感器，波导延伸管耐温达800℃。强粘附性介质使用自清洁天线，每秒1次的微振动防止挂料。某沥青储罐应用案例中，带刮刀装置的传感器使维护周期从1周延长至6个月。卫生型设计满足3A标准，Tri-Clamp快装接口表面粗糙度Ra＜0.8μm。最新研发的透波窗口材料（如蓝宝石）可测量ε＜1.4的超低介电常数介质。
——Shenzhen Jiwei Automations Ltd.——
百 · 科
雷达物位计作为一种的非接触式物位测量仪表，其工作原理基于电磁波的传播和反射特性。
本文将详细介绍计为Rada-11雷达物位计的工作原理，包括发射雷达波束、波束与物体互作、检测反射波时间、计算物位高度、显示输出结果等方面，并探讨其在多种应用环境中的表现以及高测量准确度的特点。
Rada-11雷达物位计
一、发射雷达波束
计为Rada-11雷达物位计通过内置的发射器向目标物体发射高频雷达波束。
这些波束通常以脉冲或连续波的形式发射，具有特定的频率和波形。
发射的雷达波束在空间中传播，直到遇到目标物体。
二、波束与物体互作
当雷达波束遇到目标物体时，部分波束能量会被物体表面反射回来。
反射的波束能量取决于物体的材质、形状、大小以及表面特性等因素。
物体的不同特性会对反射波束产生不同的影响，这也是雷达物位计能够区分不同物体的关键。
当雷达波束遇到目标物体时，
部分波束能量会被物体表面反射回来
三、检测反射波时间
雷达物位计通过内置的接收器检测反射回来的波束。
接收器会记录从发射波束到接收反射波束的时间差。
这个时间差与雷达波束的传播速度（即光速）相乘，可以得到雷达波束与目标物体之间的距离。
四、计算物位高度
基于接收到的反射波时间，雷达物位计可以计算出目标物体的距离。
在物位测量中，这个距离即为物位高度。
通过一定的算法和数据处理，雷达物位计可以将这个距离转换为实际的物位高度值。
基于接收到的反射波时间，
雷达物位计可以计算出目标物体的距离
五、显示输出结果
雷达物位计通常配备有显示模块或通讯接口，用于将计算得到的物位高度值进行显示或输出。
用户可以通过显示模块直接查看当前的物位高度，也可以通过通讯接口将数输到上位机或控制系统进行进一步处理和分析。
六、多种应用环境
计为Rada-11雷达物位计凭借其的性能，适用于多种应用环境。
无论是室内还是室外，无论是液体还是固体物料，雷达物位计提供的物位测量解决方案。
同时，雷达物位计还具有一定的抗干扰能力，能够在复杂的电磁环境中正常工作。
Rada-11雷达物位计凭借其的性能，
适用于多种应用环境
七、测量准确度高
雷达物位计的测量准确度高，通常可以达到毫米级甚至更高的精度。
这得益于其采用的高频雷达波束和的信号处理技术。
高频雷达波束具有较短的波长和较好的穿透能力，能够更准确地测量物体的距离和高度。
同时，计为Rada-11雷达物位计还采用了一系列算法和校正方法，以消除环境因素和干扰对测量结果的影响，从而提高测量准确度。
计为Rada-11雷达物位计还采用
了一系列算法和校正方法，以消除
环境因素和干扰对测量结果
的影响，从而提高测量准确度
八、原理总结
综上所述，雷达物位计通过发射雷达波束、检测反射波时间、计算物位高度等步骤实现对目标物体的非接触式测量。
其工作原理简单明了，同时具有较高的测量准确度和广泛的应用范围。
在实际应用中，雷达物位计已成为许多行业进行物位测量的重要工具之一。
雷达物位计作为一种常见的物位仪表产品，经常用于对各种金属、非金属容器或管道内的液体、浆料及颗粒料的物位测量。按照雷达物位计的工作方式进行划分，有接触式和非接触式两种雷达物位计。与接触式雷达物位计相比，非接触式雷达物位计是近年来发展快的一种测量仪器，它具有安装简单、维护量少、使用方式灵活、不受仓内粉尘、温度等因素影响等优点。按照微波的波形，非接触式雷达物位计又可分为脉冲雷达物位计和调频连续波雷达物位计。而接触式雷达物位计主要有导波雷达物位计，下面就结合这几种常见雷达物位计谈谈他们的原理和应用。FMCW雷达用120GHZ作为测量基频（载频），完成一次线性扫描，信号发射后，经过一定的时间延迟后，接收到回波信号。在线性扫频中产生的时间差，与物位距离呈正比例，由于有许多反射波，将的回波时间进行傅立叶（FFT）变换，将时间信号转换成有一定能量的频谱，比较高和比较陡的视频谱信号为有用信号。
雷达物位计具有测量、性能稳定、性高、维护简便、适用范围广等优点，其应用范围广泛，涵盖了电力、钢铁、冶金、水泥、石油化工、造纸、食品等行业，适用于粉尘、温度、压力变化大，有惰性气体及蒸汽存在的场合。矿用雷达料位计是过程控制自动化领域十分重要的连续控制物位仪表，主要用于工矿业生产中料位的测量。采用的雷达测量技术的雷达料位计，在槽罐中有搅拌、温度高、蒸汽大、介质腐蚀性强、易结疤等恶劣工况下的优势尤为明显。矿用本安型雷达物位传感器用于煤矿煤仓测量的一款本质型的物位传感器，现场显示并产生信号传给上位机或者综合控制站，以达到及时准确的判定和控制料仓情况。雷达料位计的测量原理和雷达液位计以及雷达水位计的测量原理是一样的，只不过它们的测量的介质不一样，应用的环境也不一样。测量原理
雷达物位天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收，将信号传输给电子线路部分自动转换成物位信号（因为微波传播速度快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）。雷达物位计是过程控制自动化领域中重要的连续控制物位仪表，主要用于测量工业生产中的料位。采用的雷达测量技术，在搅拌、高温、大蒸汽、强腐蚀性介质、罐内易结疤等恶劣工况下具有明显优势。矿用本安型雷达物位仪采用调频连续波技术即发射一个频率被线性调制的微波连续信号，频率呈线性上升。所接收到的回波信号频率也是呈线性上升的。两者的频率差将比例于发射目标的距离。
煤安雷达料位计，矿用本安型雷达物位仪主要应用于以下行业:
1、电力行业:如(电厂)的粉煤灰料仓、脱硫、润滑油、泥浆、原煤仓、燃料仓、储水池、废气净化罐、灰库、油箱。
2、水泥行业:如(水泥厂)的散装成品的水泥仓、原煤仓、煤灰、生料均化库、熟料库、炉渣存储库。
3、钢铁行业:如(炼钢厂)的铁石矿、石灰石生料、石灰石熟料、煤粉、原煤仓(铝厂)的炭粉、铝矿石、煤粉。
4、煤炭行业:如(洗煤厂)原煤、精煤、煤渣、煤粉、含煤污水冶金行业等等..........雷达料位计对于粉煤灰料位测量具有:强粉尘、高漂浮性、低介电常数、大量程、不规则料面等特点。针对粉煤灰测量的汇总之前仪表测量出现的问题研发出了26G高频雷达料位计SAIPU-RD8000，具有两种天线形式，喇叭口天线(加防尘罩或加吹扫装置)和抛物面天线。它具有频率高(穿透性强)、发射角小(信号集中)、量程大(大70米)、防尘(喇叭口天线加防尘罩或吹扫、抛物面天线本身带防尘性)、非接触式测量、带有瞄准器和仪表轻便等特点，从而了对粉煤灰测量的稳定。
VEGA导波雷达液位计 VEGAFLEX 81，TDR传感器。绳型、棒型或同轴型传感器。在有蒸汽、有附着物、会发泡或有冷凝物的应用场合，该传感器也能提供准确的测量值 -哪怕是在立管或旁路管中也是如此。VEGAFLEX 81 是用于测量液体介质物位和界面的Ass。导航操作能简易，省时并地完成启用，可截短测量电标准简易，确保计划的*大灵活性。测量精度 2 mm，量程距离 75m，法兰连接:=> DN25，过程压力 -1 ... 40bar。不导电的介质只能部分反射微波能量。不被反射的能量穿越介质，在与第二种液体的相位边界得到反射。此效应被用于分离层测量。您可以很方便地在VEGAFLEX 上通过操作工具来选择此项功能。
当近距离观察时，一个在工厂车间里看似像完整系统的东西很少是一个整体:每一套生产设备的背后都隐藏着来自不同制造商的机械、电气、电子和软件组件。一台机器或整个系统的维修或维护效率在很大程度上取决于所需数据的可用速度。是否在资料堆中的文件夹内费力地找寻文件？作为该联盟（简称DDCC）的创始人之一，物位和压力测量仪表制造商 VEGA 与过程自动化领域的zhiming企业共同开发出新型“DIN SPEC91406”。如果该联盟的计划得以成功实施，那么，传统意义上的铭牌很快就会被废除。转换后，公司里的每个员工都拥有相同的*新数据，可以做出正确和合理的决策。
VEGA雷达液位计，威格雷达液位计
VEGA导波雷达物位计，威格导波雷达物位计
VEGA超声波液位计，威格超声波液位计
VEGA音叉振动开关，威格音叉振动开关
VEGA控制器，威格控制器
VEGA超声波物位计，威格超声波物位计
VEGA物位计，威格物位计
VEGA压力变送器，威格压力变送器
VEGA分析仪，威格分析仪
VEGA差压变送器，威格差压变送器
VEGA辐射测量液位计，威格辐射测量液位计
VEGA显示器，威格显示器
VEGA雷达物位计，威格雷达物位计
VEGA液位计，威格液位计
VEGA液位计VEGACAL63 CL63.CXFGAXKMXX
VEGA分析仪VEGAMET341 MET341.X
VEGA雷达液位计VEGAPULS61 PS61.XXAGPHKMXX
VEGA压力变送器VEGABAR82B82.AXCLSAGEHHXVIMXX
威格导波雷达液位计VEGAFLEX81 FX81.AXLTGFHXKMAX
VEGA雷达液位计VEGAPULS64PS64.AXBXXCHXKM
威格雷达液位计VEGAPULSC21 PSC21.XGBHB
威格雷达物位计VEGAPULS6XPS6X.2SWPBCKAAAMAHW
VEGA导波雷达液位计VEGAFLEX81 FX81.AOATBFHXKMXX
VEGA分析仪VEGAMET861 MET861.SC
威格导波雷达液位计VEGAFLEX82 FX82.AXATFFHXKMXX
VEGA导波雷达物位计VEGAFLEX81FX81.AXEDDFHXKMAX
VEGA压力变送器VEGABAR82B82.AODUSAGGSZXVIMXX
VEGA导波雷达物位计VEGXHXKMXX
VEGA物位计VEGAPULS31 PS31.XGMHB
威格物位计VEGAPULS67 PS67.XXBXXHKMXX
威格导波雷达物位计VEGAFLEX86 FX86.AXHTO1HXANAX
VEGA超声波液位计VEGASONS62 SONS62.E
VEGA超声波液位计VEGASON62 SN62.XXAGVDMXX
威格超声波液位计VEGASONS61 SONS61.E
VEGA音叉振动开关VEGAWAVE62 WE62.XXTGDRKMX
VEGA液位计VEGASWING63PT
威格液位计VEGAWAVE62 WE62.XXTGDRKMX
VEGA物位计VEGAPULS62 PS62.DXENBFHDMAX
VEGA音叉振动开关VEGAVIB61 VB61.XXAGDRKMX
威格音叉振动开关VEGASWING51 SG51.XXSGATPVL
VEGA显示器VEGADIS81 DIS81.ACIANNAAX
VEGA控制器VEGAMET624 MET624.
VEGA雷达物位计VEGAPULS66 PS66.XXHFEHHAMAX
VEGA雷达物位计VXBXATAMXHA
VEGA控制器VEGAMET381 MET381.CX
本公司是国内有名的自动化仪器仪表供应商。针对市场上现有的备件、自动化产品价格偏高、采购渠道不畅等问题，通过多年的努力，公司以雄厚的技术实力和良好信誉，与多家世界有名欧、美等工控产品厂商建立了长期稳定的技术和商务合作关系，为客户大大减低采购成本，提供原装。我们的优势供应产品:HEIDENHAIN海德汉、BECKHOFF倍福、E+Hliuliang计、罗斯蒙特ROSEMOUNTliuliang计、西克SICK传感器、倍加福P+F传感器、REXROTH力士乐、AB模块、艾默生EMERSONliuliang计、MTS位移传感器、VEGA液位计、KRACHT齿轮泵、图尔克TURCK传感器、皮尔磁PILZ继电器、易福门IFM传感器。
威格导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。对蒸汽和泡沫有很强的抑制能力，测量不受影响。威格导波雷达液位计常见故障案例分析与处理——测量数据无变化，拉直线:检查导波雷达液位计的参数设置，并查看回波曲线，发现无回波。将装置抽出，检查钢缆表面是否有异物附着，钢缆与底部重锤、钢缆与顶部连杆是否松动，导波筒内壁是否有杂物，四氟聚乙烯挡片是否脱落，发现钢缆与顶部连杆存在松动情况，导致导波头接收不到返回的信号，无法进行液位计算，是此次测量失败的主要原因。紧固并回装上电，曲线恢复正常。钢缆与顶部连杆安装松动，回波信号无法正常回传至导波头，影响液位测量。
VEGA导波雷达液位计。无论是在工业生产还是在日常生活中，对于液位测量如河流和湖泊水箱测量等，是在工业生产领域，水平测量具有ue的重要作用。在油田、化工等领域已广泛应用液位计来测量液位，可以掌握实际的液位值水平，从而生产的运行为经济核算提供依据。在当前水平测量中，测量精度是*重要的，无论是小型集装箱、大型油罐还是河湖水库。使测量误差很小的液位，也会造成很大的误差的容量值。tigao液位测量系统中液位测量的精度是重要的。导波雷达液位计的设计，包括同轴电缆的机械部分和同轴导波探头，用作液位传感器使用。同轴电缆用于连接导波电路和同轴波雷达液位计波导杆，通过调节同轴电缆的长度，可以安装在液位计上远离水箱，方便工作人员液位监测；同轴导杆安装在波浪顶部的液体槽中插入待测液体中，末端到槽底，用于测量液面高度。
FMP52-28VR8/0雷达液位计供应
导波雷达液位计测量原理及特点
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离，不能接触到罐底。
4. 气相补偿技术(GPC)。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
