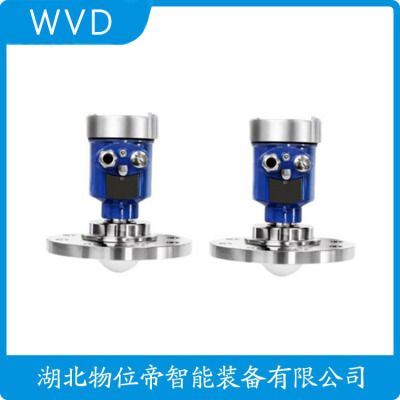

XZRD6808-XXGTT2HAMAX导波雷达料位计生产厂商
技术发展趋势与创新方向
79-81GHz频段开放使角分辨率提升至0.5°，可识别小型障碍物。MIMO技术通过4×4天线阵列实现三维物位成像，实验室精度达±1mm。太赫兹雷达（300GHz）正在研发，适用于纳米粉体测量。AI驱动的自适应滤波算法能自动优化回波处理参数，调试时间缩短90%。数字孪生技术实现虚拟传感器校准，预测剩余寿命准确率＞95%。2025年将普及的5G工业物联网（IIoT）版本，支持毫秒级刷新率与云端协同控制。
JN-WSCLK434射频导纳液位计说明
概述
射频导纳料位仪由检测、变送两部分组成。检测部分由探头、保护套、传感器组成；变送部分由振荡器、解调器、放大器、电压电流转换、指示表、外壳等组成。振荡器产生射频电压，加在一个由电感和电容组成的电桥上，其中用于补偿同轴电缆的分布电容，是传感器和被测物料及容器之间形成的电容，在初状态下，调整可变电容的大小，使电桥平衡，则输送给解调器的电压将为，当容器中的物位发生变化上升时，容量增大，电桥失去平衡，这时输送给解调器的电压将不为，且正比于电桥不平衡度，由物位变化引起的信号变化，经解调器、放大器处理，转换成与被测物位成线性的4~20mA DC电流，远传至控制室集中控制、记录，实现工艺流程的控制。应用在石油、化工、冶金、医、电力、食品、造纸等工业领域的液位料位连续测量。
JN-WSCLK434射频导纳液位计特点
▲结构简单，可动或弹性元部件，因此性*，维护量少。一般情况下,不必进行常规的大、中、小维修。
▲多种信号输出，方便不同系统配置。
▲适用于高温高压容器的液位测量，且测量值不受被测液体的温度、比重及容器的形状、压力影响。
▲适用于酸、碱等强腐蚀性液体的测量。
▲完善的过流、过压、电源性保护。
JN-WSCLK434射频导纳液位计技术
1.检测范围:0.01~30m
2.检测范围:0.01~30m
3.精 度: 0.5级
4.承压范围: -0.1MPa~32MPa
5.探耐温: -50~250℃
6.环境温度: -20~60℃
7.储存温度:-55℃～+125℃
8.输出信号: 4～20mA、4～20mA叠加HART通讯、485通讯、CAN总线通讯
9.供电电压: 12～28VDC（需经栅供电）
10.固定方式:螺纹安装M20×1.5、M32×2，
法兰安装DN25、DN40、DN50。规格可按要求定制
11.接湿材质: 316不锈钢、1Gr18Ni19Ti或聚四氟乙烯
12.长期稳定性: ≤0.2%FS/年，
13.温度漂移:≤0.02%FS/℃（在0～70℃范围内）
14.防爆等级: 隔爆ExdⅡC T5
15.防护等级:IP67
16.本安参数:Ui:28VDC，Ii:93mA，Pi:0.65W，Ci:0.042uf， Li:0mH
JN-WSCLK434射频导纳液位计型谱
型号
基本代码
说明
JN-WLALL3008
导波雷达物位计
防爆
P
标准型（非防爆）
I
本安型（ExiaⅡCT1~6）
D
本安型+隔爆型（ExdiaⅡCT1~6）
一体化过程连接/材质
G
G11/2A螺纹/不锈钢
N
11/2NPT螺纹/不锈钢
C
法兰DN50 PN1.6/不锈钢
D
法兰DN80 PN1.6/不锈钢
E
法兰DN100 PN1.6/不锈钢
F
法兰DN150 PN1.6/不锈钢
H
法兰DN200 PN1.6/不锈钢
K
法兰DN250 PN1.6/不锈钢
Y
约定
密封温度
P
普通密封:（-40~100）℃
G
高温密封:（-40~250）℃带散热器
外壳/天线防护等级
P
塑料/IP65
L
铝/IP67
电气接口
M
M20*1.5
N
1/2NPT
现场显示
V
带
X
不带
编程器
B
带
X
不带
型号定制
WT
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生-个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种）质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。
一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
1、能耗低。信号能量小，为信号至液面往返传输提供一条快捷的通道，信号的衰减保持在小限度，因而可用以测量介电常数低的介质液位；另外由于导波雷达耗能小，供电回路不是单独的交流供电，从而大大节省了安装费用。
2、信号在传输中不受介质波动和储罐中的障碍物等的影响，因而仪表所接收到的返回信号能量相应较强，而且返回信号中的干扰性杂散信号小，基本对测量信号无影响。
3、介质介电常数的变化对测量性能影响不大，导波雷达和常规雷达一样，采用传输时间来测量介质液位，信号自介质表面或水面反射回传的时间一样。不同的只是信号幅度的差别，普通雷达需考虑介质的影响，比较难辨识真正的液位信号，而导波雷达仅需测量电磁波的传输时间即可，无需信号的处理和辨别。
4、介质密度的变化不影响测量，介质密度的变化影响浸没于介质中物体所受到的浮力，但不影响电磁波在波导体中的传播。
5、雾气和泡沫不影响测量，由于电磁波不通过空间传播，因而雾气不会引起信号的衰减，泡沫也不会对信号进行散射而损失能量。
XZRD6808-XXGTT2HAMAX导波雷达料位计生产厂商
技术发展趋势与方向
79-81GHz频段开放使角分辨率提升至0.5°，可识别小型障碍物。MIMO技术通过4×4天线阵列实现三维物位成像，实验室精度达±1mm。太赫兹雷达（300GHz）正在研发，适用于纳米粉体测量。AI驱动的自适应滤波算法能自动优化回波处理参数，调试时间缩短90%。数字孪生技术实现虚拟传感器校准，预测剩余寿命准确率＞95%。2025年将普及的5G工业物联网（IIoT）版本，支持毫秒级刷新率与云端协同控制。
关键词:BX-G3028 高精度导波雷达液位计
分体式导波雷达液位计 导波雷达物位仪 液位计 雷达液位计
技术参数:
适用介质:液体，是高温高压环境里的液体 应 用:密封罐，压力较大的液体测量 防爆认:Exia IIC T6 Ga/ Exd IIC T6 Gb 测量范围:15m 频率:500MHz-1.8GHz 天 线:单杆或单缆式 测量精度:±10mm 过程温度:（-200～400）℃ 过程压力:（-0.1～40）MPa 信号输出:（4～20）mA/HART 现场显示:四位LCD 可编程 电源:两线制（DC24V)/四线制（DC24V/AC220V） 外壳:铝 单腔/铝 双腔/塑料/不锈钢 单腔 过程连接:螺纹/法兰（选配）
液体测量的应用方案
对于易结晶介质，传感器配备PTFE天线罩结垢，同时保持ε＞1.4的介电常数要求。强腐蚀性液体测量采用全密封316L不锈钢外壳，耐98%浓硫酸腐蚀。某化工厂测量发烟硫酸（ε=110）时，通过调整回波阈值使信号强度稳定在-70dBm以上。导波雷达技术利用探杆引导电磁波，可穿透泡沫层检测真实液位。小型储罐（＜3m）推荐使用5°窄波束天线，避免罐壁反射干扰。
XZRD6808-XXGTT2HAMAX导波雷达料位计生产厂商

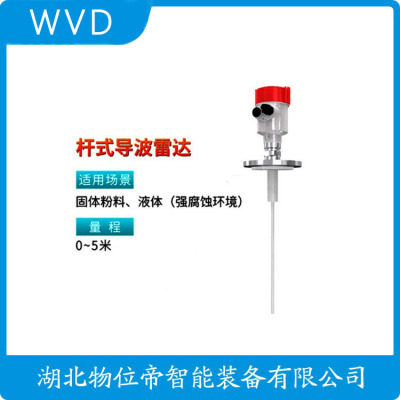

导波雷达液位计
关键字:导波雷达液位计,液位计
HJRD32导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
导波雷达液位计技术参数:
应 用:液体
测量范围:6米
过程连接:螺纹、法兰
过程温度:-40-250℃
过程压力:-0.1~2MPa
精 度:±3mm
频率范围: 100MHZ-1.8GHZ
防爆等级:Exib IIC T6 Gb
防护等级:IP67
信号输出:4—20mA/HART（两线）
导波雷达液位计特点说明:
特点:
1.可以测量介电常数大于等于1.4的介质。
2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
3.杆式雷达量程可以达到6米。
4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。
5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量精度。
测量原理
产品是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速
因空罐的距离 E 已知，则物位 L 为: L=E-D
输出
通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4－20mA输出。
测量范围:
F---- 测量范围
E---- 空罐距离
B---- 顶部盲区
K---- 探头到罐壁的距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳底部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
安装位置:
1.尽量远离出料口和进料口。
2.对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
3.建议安装在料仓直径的1/4处。
4.缆式探头或杆式探头离罐壁距离不小于30厘米。
5.探头底部距罐底大约30mm。
6.探头距罐内障碍物距离不小于200mm。
7.如果容器底部是锥型的，传感器可以安装
8.罐顶，这样可以一直测量到罐底。
导波雷达液位计安装图:
图一（安装指南）
图二（导波管）
导波雷达液位计选型表:
仪表型号 探头类型 量程 材质
HJRD32 杆式探头 6000mm 不锈钢
HJRD32-防爆
P 标准型 ( 非防爆 )
I 本安型 (Exib Ⅱ C T6)
D 本安型＋隔爆型 (Exd ib Ⅱ C T6)
HJRD32-杆式探头
A 6mm
B 10mm
HJRD32-过程连接/材料
G G1½"A 螺纹/不锈钢
GA G1"A 螺纹/不锈钢
N 1½"NPT 螺纹/不锈钢
NA 1"NPT 螺纹/不锈钢
C 法兰 DN50 PN16 C 型
D 法兰 DN80 PN16 C 型
E 法兰 DN100 PN16 C 型
F 法兰 DN150 PN16 C 型
H 法兰 DN200 PN16 C 型
K 法兰 DN250 PN16 C 型
Y 约定
HJRD32-密封温度
P 普通密封 /-40...100℃
G 高温密封 /-40...250℃带散热片
HJRD32-电子单元
2 （4 ～ 20）mA /24V DC 两线制
3 （4 ～ 20）mA /24V DC/HART 两线制
4 （4 ～ 20）mA /24V DC/HART 四线制
5 （4 ～ 20）mA /220V AC/HART 四线制
HJRD32-外壳/防护等级/天线防护等级
P 塑料 /IP65
L 铝 /IP67
HJRD32-电缆接口
M M20*1.5
N ½"NPT
HJRD32-编程/显示
V 带
X 不带
HJRD32-量程（mm）
备注:
