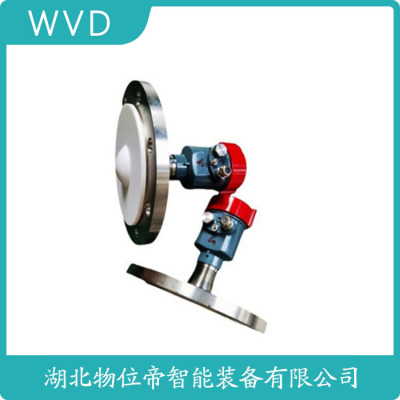

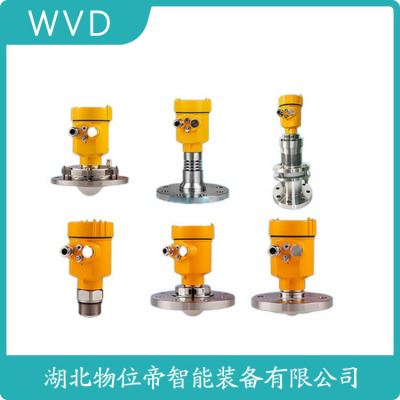

LKCN-RD804雷达物位计生产厂商
导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
特点
1、对蒸汽和泡沫有很强的抑制能力，测量不受影响；
2、不受液体密度，固体物料的疏松程度、温度、加料时的粉尘的影响；
3、低维护，高性能、高精度、高性，使用寿命长。
本文章主要介绍了:如何购买雷达液位计,雷达液位计 软报警,导波雷达液位计如何测量液位的等信息
Eclipse?706型
高性能
导波雷达液位变送器
概述用于测量液位，界面，体积和流量
一代的Eclipse?706型高性能导波雷达液位计是
一款二线制，24VDC回路供电的液位变送器，采用的是历经
实践检验的导波雷达((GWR)技术。这款集成了众多工程经
验和技术的位于科技前沿的液位变送器，所提供的测
量性能显著高于其它诸多传统的测量技术。
专利的“开关二管”技术以及全面的探杆系列使得
这款变送器可以适用于各种不同工况，无论是轻质碳氢化
合物或是水基溶液，都可以从容应对。
早在1998年，Magnetrol?公司首次将这种设计的
双腔体，45°仰角的变送器表头引入到工业仪表领域，为接
线、组态以及LCD读数带来了大的便利；如今，带有仰
角和双腔体结构的变送器表头结构在行业内已经是司空见
惯。
706型变送器适用于探杆类型并可互换，其更为出
的性，可用于严格的SIL2硬件等级的回路中。应用
?
Eclipse706系列同时支持FDT/DTM及EDDL标准，
以方便观察仪表组态和自诊断信息，如在PACTwareTM，介质:液体、固体或浆液；从轻质碳氢化合物到水基的溶
AMS设备管理以及各种HART?现场通讯器上读取回波信液(介电常数范围为ε=1.2一100)。
r
号的波形图。容器:在探杆所能满足的温度和压力范围内的大多数工
艺罐或储罐。
工况:几乎液位测量和控制的场合，如:蒸汽、泡沫、
搅拌、鼓泡、沸腾、液位迅速变化，低液位和介质介电常数或
介质密度变化等，这些工况下均可使用。
Eclipse?706DTM
特点
多变量的2线制，24VDC回路供电的液位变送器，可用内置2种标准水槽和4种标准堰渠的流量计算，用于提
于测量液位、界面、体积或流量。供流量测量。
前端二管切换技术提供了一流的信号强度和佳的信可以自定义流体方程式用于规堰渠的流量测量。
噪比，大的提高了在低介电常数工况时的测量性能。360°可旋转表头，可在不泄压的情况下将其从探杆上拆
液位测量结果不受到介质理化性质变化的影响。卸。
无需通过调整实际液位高度进行标定。探杆高可耐+450°C/431bar(+850°F/6250psi)。
选用具有“防溢出”功能的探杆无需算法即可直接在蒸汽工况下，当安装在侧部连接的腔体中时高可耐
测量出直到过程连接密封处的真实液位高度。
(导波雷达液位计如何测量液位的)
星创雷达料位计的技术特点和性能优势:
雷达料位计采用了上述的回波处理和数据处理技术，加上雷达波本身频率高，穿透性能好的特点，所以，雷达料位计具有比接触式料位计和同类非接触料位计更加优良的性能。
①可在恶劣条件下连续准确地测量。
例如（腐蚀性的工况，粉尘将强的工况，高温工况，易结露结巴工况，易燃易爆的环境等）准确连续的测量。
②操作简单，调试方便
输出4-20ma两线制模拟量信号。可通过面板按键设置量程设置低限和高限，可通过液晶显示屏查看回波曲线。可同过hart手操器更改参数。也可以通过rs232hart通讯模块连接计算机，通过上位软件调整雷达料位计的内部参数。
(导波雷达液位计如何测量液位的)
通过同一根两芯线的连接电缆来供电和发送电流信号。视采用的仪表的型式，工作电压有所不同。请依照DINEN61140VDE0140-1的规定，确保供电回路与电网回路的分离。
供电装置的数据:
■工作电压
––9.6…35VDC
––12…35VDC
■的剩余波纹度-非防爆型设备，防爆(ia)型设备
––用于9.6V
––用于18V
请兼顾到对工作电压的以下附加影响:
■在额定载荷下(如当出现故障信息时传感器电流为20.5mA或22mA时)供电
装置的输出口电压更低
■在电流回路中其它仪表的影响(参见各仪表使用说明书中"技术参数"一章中的负载值)
(导波雷达液位计如何测量液位的)
雷达技术在诸多实际应用中久经考验，具有很多优势。
它不仅不受温度、风、雾或雨的影响，而且也无需补偿因温度的变化而引起的信号运行时间。
一个重要优势是+的测量精度。
德国的产品专家专门制作了维动画模拟污水处理厂的整个流程，并且提供了每一个物位及压力测量点的解决方案，欢迎大家浏览网站..了解具体的行业应用。
对于未来在年的规划，每个、每个厂家都有自己的战略，李强先生表示，德国在为用户解决实际的问题中实现自我价值的提升，一般年会有一个产品的升级换代，推出新的产品和新的测量方式，满足不同用户的需求和不同的现场应用需求敬请大家期待。
(导波雷达液位计如何测量液位的)
(导波雷达液位计如何测量液位的)
了解更多关于:雷达液位计的计算，雷达液位计滤波设置，超声波和雷达液位计区别，雷达液位计5.8ghz，雷达液位计盲区多少，艾默生雷达液位计报价，雷达液位计假波设置，导波雷达液位计 导波管，rosemount雷达液位计接线图，国产导播雷达液位计品牌，雷达液位计结构名称，雷达液位计满标和空标，雷达液位计 水雾，雷达液位计再装一个数显仪表，调试软件 雷达液位计，球型雷达液位计，喇叭口雷达液位计，罗斯蒙特导波雷达液位计说明书，244雷达液位计，雷达液位计厂家vage
导波雷达液位计既可用在几何尺寸狭小的容器中，也可用在旁通管和各种尺寸的储罐中，适合卧罐和其他小型。也是安装空间有限的地下储罐的理想选择。
计采用时域反射原理（TDR）进行测量。其工作原理是:电子单元发射低功率、纳秒级电磁波脉冲，通过浸入工艺介质的导波杆（缆）传输，当接触被测时，产生反射信号，由电子部件接收，根据行程时间原理计算发射到接收的间隔时间，转换为被测介质的距离。简单来说，导波雷达液位计的工作方式就是发射—反射—接收，测量原理如图１所示。
导波雷达液位计过程连接形式灵活，工程中普遍采用法兰或螺纹安装在设备顶部，且导波杆（缆）垂直位于储罐中，也可以安装在设备旁通管内。变送器可沿水平方向360°旋转，便于电缆线连接和查看表头显示。根据介质特点，选择合理的安装位置，避免影响测量效果。
对于硬杆类导波雷达液位计，导波杆垂直插入液体介质，稳定导波杆，如果导波杆在工作期间受介质波动，可能发生移动，范围在0.3ｍ 内，可将导波杆固定。导波杆与容器底部需有间隙，间隙至少为５ｍｍ。导波杆不得接触设备管嘴，需有的安装空间即可。而对于软缆类导波雷达液位计，导波缆杆接触介质，稳定导波缆将其引向容器底部，使用重锤或弓形夹方式固定。若金属容器壁光滑，导波雷达与设备内壁之间的水平距离小间隙为100ｍｍ，若是容器存在干扰物其小间隙则更大，以制造商资料为准。
技术创新与发展趋势
79-81GHz频段提升角分辨率至0.5°，MIMO技术实现三维成像（精度±1mm）。太赫兹雷达（300GHz）适用于纳米粉体测量。AI算法自动优化参数，调试时间缩短90%。数字孪生技术虚拟校准，寿命预测准确率>95%。5G IIoT版本支持毫秒级刷新与云协同控制。
Rosemount3301/3302 其他液位变送器23.5M 5.0mm316L 24VDC4-20mA(Hart)（mA） 液体
罗斯蒙特3300导波雷达液位和界面变送器
1. 罗斯蒙特3300在众多应用领域中，提供且的液位测量。
凭借高灵敏度和信号处理性能的导波雷达技术，罗斯蒙特3300系列通过一个变送器便能同时进行
液位和界面两种测量。3300系列现推出一系列型导波杆，设计用于即使在恶劣的过程环境下也
能进行测量。 二线制连接确保了安装简便经济。 其特点包括如下:
1.1 高温和高压导波杆用于要求高的液位测量领域。
1.2 多样的导波杆几乎可满足应用领域的需求。
1.3 多变量、环路供电的液位和界面变送器可减少储罐穿孔数目，并节省安装成本。
1.4 直接液位测量无需对温度、压力、密度、介电性能或导电性能的变化进行补偿。
1.5 简便易用的雷达组态工具使得设置简单，并通过波形图和记录工具提供诊断。
1.6 几乎不受粉尘、蒸汽、干扰物的影响。
1.7 坚固的模块化结构降低了运行成本，提高了性。
1.8 易于集成于现有设备中。
2. 产品技术规格
3.罗斯蒙特3300导波雷达变送器应用
在其它类型环路供电变送器无法胜任的一系列应用环境下，罗斯蒙特3300系列可提供而经济
的测量。
# 旁通管内的液位测量
导波雷达是在旁通管内进行测量的理想选择。它不受密度变化、旁通管组态的影响，且无活动部件，从
而可节省维护费用。这些优势使其更加方便，可替代浮筒液位计。
# 高温和高压(HTHP)应用
高温和高压液位测量不仅仅要求有更厚材料或具有更强冷却性能的常规变送器。这些应用环境要求变
送器的设计能够适应热胀冷缩的要求，具有的强度，并可微波信号的馈通.新型高压和高
温罗斯蒙特3300系列可与多种类型的导波杆配合使用，可应用于高达345bar的压力环境和高达
400℃的温度环境。
# 在液化气和液氨储罐中进行液位测量
液化石油气(LPG)等液化气和其它压力应用中，所要求的测量设备是免维修设备。无须打开储罐便可
对雷达头进行维护，因此在储罐打开受限的压力应用和挥发性应用环境下，罗斯蒙特3300系列为理
想选择。
# 对液体和浆液进行液位测量
在其它雷达变送器无法胜任的领域，罗斯蒙特3300系列依然可出地提供的数据。 变送器具有
高信噪比和沿导波杆聚焦的雷达脉冲，有利于降低回波干扰。
# 界面液位测量
多变量™ 罗斯蒙特3302是市场上一款环路供电变送器，可提供多液位测量。 由于具有的信
号处理性能，它在不同液体（诸如油、水等）的储罐内可同时测量顶面液位和界面位置。
# 筒仓内的固体测量
罗斯蒙特3301虽然是为液位测量设计而成，但是也可以适用于多种固体应用领域。
YLPS60导波雷达液位计，该仪表充分利用了微波具有很好穿透性、对恶劣环境及被测物料适应性强等特点，采用世界上的大规模集成电路，将雷达原理、数字信号处理技术和傅里叶变换(FFT)技术。采用连续式乍动测量，能测量液体、固体(块状、粉状)料位，具有测距远、精度高等特点。
导波雷达液位计工作原理:
导波液位计雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。从而计算出探测组件顶部被测介质表面的距离，被测容器总高度是已知数，进一步可得出介质的物位高度。
烨立导波雷达液位计主要参数:
（1）测量对象:小介电常数的液体
（2）测量范围: 0～6m（杆式）、0～30m（缆式）；
（3）过程连接:法兰DN50，DN80，DN100，DN150；
（4）介质温度:-40～250℃；
（5）过程压力: -0.1～2.0MPa；
（6）工作频率: 100MHz～1.8GHz；
（7）测量精度: ±10mm；
（8）分辨率: 1mm；
（9）采样: 回波采样54次/s；
（10）输出电流信号:4～20mA+ HART通讯协议；
（11）电源: 24VDC(±10%)纹波电压:1Vpp；
（12）耗电量: max22.5mA ；
（13）外壳防护等级:IP68；
（14）防爆等级:EXiaIICT6 ；
（15）两线制接线:仪表供电和信号输出共用一根两芯电缆；
（16）电缆入口:M20×1.5(电缆直径5～9mm)
LKCN-RD804雷达物位计生产厂商
1、液位传感器测量原理
导波雷达液位传感器利用时差实现液位测量，运用TDR(时域反射)原理，通过探头反射波和液位反射波之间的时间差来测量液位。
导波雷达液位传感器采用发射-反射-接收的方式，首先发射一个高频电磁波，电磁波会沿同轴线缆传播到法兰处，产生一个回波(顶部回波);然后电磁波继续沿导波杆传播，当电磁波碰到液面后，由于介电常数发生突变，会产生另一个回波(物位回波)，两个反射波都被设备接收。通过检测出的两个回波的时间差，即可计算出液面高度。
顶部回波和物位回波的时间差一般在10ns以内，若通过直接测量时间差来计算液位，则达到毫米级别的精度所需的时间测量精度以及采样、处理的速度要达到皮秒量级。数字计数或实时采样等传统时间测量方式很难达到如此高的要求，为此采用等效时间采样的方法。
等效时间采样是指对频率很高的周期性或者准周期性被采样信号，以较慢的采样频率捕获被采样信号的样本，然后按照一定规律重新组合，得到与原信号相似的波形，从而实现通过较低的实时采样速率获得较高的等效采样速率。对乏燃料池的液位来说，毫秒级别内的液位变化是很小的，所以可以将乏燃料池的液位回波信号看为准周期性重复信号，也就适用于等效时间采样法。
2、液位变送器工作原理
液位变送器的主要功能是产生雷达波，并对返回的雷达波进行分析处理，得到液位数据并将其变送为4~20mA信号。脉冲发射控制电路以440kHz左右的频率发射脉冲波，脉冲波通过同轴线缆向外传输，经过法兰和液面时，各返回一个回波。脉冲采样控制电路会按照等效时间采样原理，以每个周期加ΔT的间隔控制高速采样门的开启，实现对回波信号的采样，通过放大电路对信号进行放大，得到液位信息。液位信息经4~20mA变送模块转换为供电回路的电流值，此电流值与液位高度保持线性关系。LOOP供电处理模块负责为整个系统提供电能，整个系统耗电流低于3.5mA。
由以上描述可知，变送器的采样密度是由ΔT决定的，ΔT的时间长短和度直接决定了液位信息的分辨率和精度。因此，变送器的核心部件是脉冲发射、接收时间差校准模块，此模块的采样精度决定了液位测量回路的精度。
德国E+H导波雷达液位计FMP52
FMP51 带涂层的探杆，适用于腐蚀性的介质的液位测量
应用
• FMP51 - Premium 仪表，用于液位测量和界面测量
• FMP52 - Premium 仪表，带涂层探头，用于腐蚀性液体的测量。接液部件采用
认和 USP Cl. VI 认材料
• FMP54 - Premium 仪表，主要用于高温和高压应用场合中的液体测量
• 较大量程:45 m (148 ft)
•
过程连接:3/4"螺纹，或法兰
•
温度范围:–196…+450 °C (–321…+842 °F)
•
压力范围:–1…400 bar (–14.5~5 800 psi)
•
提供下列系统集成接口:
– 4...20 mA HART (模拟量信号)
– PROFIBUS PA (Profile 3.02)
–
基金会现场总线(FF)
•
可以进行限位监控(低限(MIN)、高限(MAX)、量程范围内)，具有 SIL 2 (单台仪
表测量)或 SIL 3 (同构冗余测量)等级，
通过 TÜV 认，符合 IEC 61508 标
准
优势
•
测量:
–
存在波动液面和泡沫液面时
–
介质类型改变时
–
存在粉尘的应用场合中(仅适用于 FMP54)
•
适用范围广
•
内置数据储存单元
•
工厂预标定探头长度
•
全中文显示的直观菜单引导式操作方法
•
便捷地集成至控制系统或资产管理系统中
• 准确的仪表诊断和过程诊断，有助于发现问题
•
防爆认:ATEX、IEC Ex、CSA、FM、NEPSI
压力设备指令(PED) (仅适用于 FMP54)
3A 认(仅适用于 FMP52)
