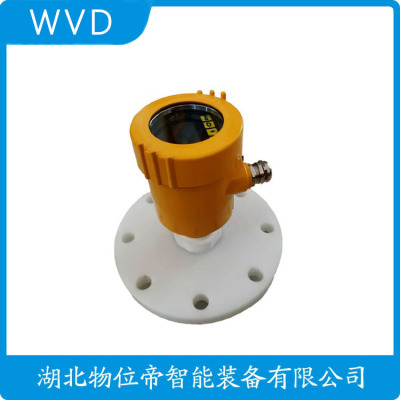

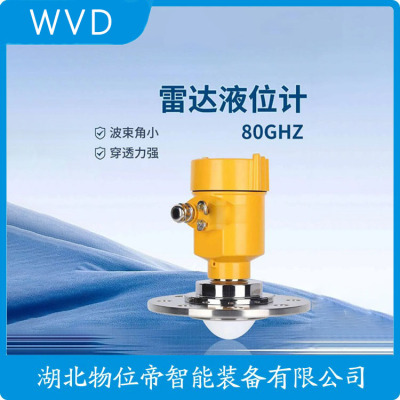

JHCIM80-FMW11G2AB1AMA雷达液位计产地货源
固体散料测量的技术突破
低介电常数（ε＜2）粉料测量是行业难题，80GHz雷达传感器通过增强发射功率（＜20mW）和窄波束（＜4°）提升信号反射率。某电厂粉煤灰仓实测显示，传统26GHz雷达回波强度仅-90dBm，而80GHz型号达-65dBm。粉尘环境需配备0.3MPa压缩空气吹扫装置，防止天线积灰。最新多目标识别算法可区分下落物料与料位面，动态测量误差控制在0.5%FS以内。料仓倾斜时，三维建模技术能自动补偿斜面导致的测量偏差。
是化工行业中的一种液位测量仪器，广泛应用于各行各业，受到了用户们的与喜爱。导波雷达又分为，杆式导波雷达液位计、缆式导波雷达液位计和同轴管式导波雷达液位计。今天小编想给大家介绍杆式导波雷达液位计，看看它有哪些特点。
首先杆式导波雷达利用传输时间来测量介质的液位，它只需测量电磁波的传播时间，不需要对信号进行处理和识别，因此介质的变化对导波雷达液位计的测量性能没有太大影响。另外介质密度的变化对导波雷达液位计的测量没有影响，介质密度的变化主要影响淹没在介质中物体的浮力，但不影响电磁波在导波体中的传播。
其次雾和对杆式导波雷达液位计的测量也是没有影响的，因为电磁波不会在空间中传播，因此雾不会影响信号衰减，泡沫也不会散射信号并损失能量。而且导波管上介质的沉积和污垢对液位测量影响也是不大的。
一点也是很多用户选择杆式导波雷达液位计测量液位的重要原因，杆式导波雷达能耗低，液位计的导波体作为信号到液位的传输位置提供了一个有效的通道，信号的衰减保持在很小的程度，因此可以用来测量介电常数低的介质的液位。此外，由于导波雷达的能耗较低，采用回路电源代替单独的交流电源，节省了大量的安装成本。
雷达物位计是物位仪表一种常用产品类型，具有测量、性能稳定、性高、维护简便、适用范围广等优点。可安装于各种金属、非金属容器或管道内，对液体、浆料及颗粒料的物位进行测量，适用于粉尘、温度、压力变化大、有惰性气体及蒸汽存在的场合。那么，雷达物位计的种类和应用具体有哪些呢？
一、产品分类
按工作方式划分，雷达物位计可分为接触式雷达物位计和非接触式雷达物位计，具体如下:
1．非接触式（射空雷达） 雷达物位计
非接触式雷达物位计常用喇叭或杆式天线来发射与接收微波，仪表安装在料仓顶部，不与被测介质接触，微波在料仓上部空间传播与返回。
非接触式雷达物位计，按照微波的波形又可分为脉冲雷达物位计和调频连续波雷达物位计。
2．接触式雷达物位计
接触式雷达物位计一般采用金属波导体（杆或钢缆）来传导微波，仪表从仓顶安装，导波直达仓底，发射的微波沿波导体外部向下传播，在到达物料面时被反射，沿波导体返回发射器被接收。
这种可以通过导波线或导波杆直接接触所测物料来测量的接触式雷达物位计，主要是导波雷达物位计，根据其采用的金属波导体不同，又可进一步细分为:缆式（单/双）、杆式（单/双）和同轴导波雷达物位计。
相比接触式雷达物位计，非接触式雷达物位计具有安装简单、维护量少、使用方式灵活、不受仓内粉尘、温度等因素的影响等优点，是近年来发展快的一种测量仪器。
二、技术原理
1．脉冲雷达物位计
脉冲雷达物位计将发射微波脉冲，以光速（在空气中）传播，碰到被测介质表面（介电常数大于传播介质的介电常数），部分微波被反射回来（反射量取决于料面平整度/介电常数大小），被同一天线接收，介质的反射量（率）越大，信号就越强，越好测量；反射量（率）越小，信号就越弱，越容易受干扰。准确的识别发射脉冲与接收脉冲的时间间隔△t，从而进一步计算出天线到被测介质表面的距离D。
脉冲雷达原理图
2．调频连续波雷达物位计
FMCW雷达用24GHZ作为测量基频（载频），2GHZ为调节频宽, 整个扫描时间为7ms，完成一次线性扫描，信号发射后，经过一定的时间延迟后，接受到回波信号。在线性扫频中产生的时间差，将正比例液位距离，由于有许多反射波，将的回波时间进行傅立叶（FFT）变换，将时间信号转换成有一定能量的频谱，视频谱比较高和比较陡的信号为有用信号。
调频连续波雷达物位计原理图
3．导波雷达物位计
导波雷达发出高频微波脉冲沿着探测组件（钢索或者钢管）传播，当遇到被测介质时，由于介电常数突变，引起发射，一部分脉冲能量被发射回来。发射脉冲与反射回来的脉冲的时间间隔与被测介质的距离成正比。
三、应用区别
雷达物位计的应用范围很广泛，涵盖了电力、钢铁、冶金、水泥、石油化工、造纸、食品等领域，但是应用不同原理的雷达物位计，其解决的应用工况也各有不同。
脉冲雷达物位计一般可以用于大部分应用场合，主要针对圆柱形、35米以内罐体介质的液位测量；但对于球形罐或者带有搅拌功能的液体储罐，就需要使用导波雷达物位计进行测量；而针对大量程、粉尘较大的容器或储罐，就使用能量大、抗干扰能力强的调频连续波雷达物位计。
一、设计特■ 获得高计量交接精度以监测大容量液体设备
■ 通过第三方 IEC 61508 SIL 2 或 SIL 3 认
■ 可以提供更高的性
■ 型二合一功能可提供冗余液位测量
■ 2 线制 IS 总线电源使得安装便捷
■ 包括有线和 / 或无线数输
■ 可用于测量大容量储罐类型和产品 （范围包括液化气、轻油产品、原油以及沥青等）
提高测量精度、工厂效率和性
- 为大容量液体储罐提供高的液位精度
5900S 液位计及其 0.5 毫米或1毫米的仪表精度可将液位测量的不确定度降至。它通过提供以下功能优化您的存储运营:
■ 符合 OIML 和其他法定计量机构认的计量交接精度
■ 的库存管理
■ 的损耗控制数据
5900S 通常与高精度多点温度传感器配合使用，以计算高精度的 API 标准净体积。
- 使运营更加
■ 没有移动零件可提高性和减少中断
■ 大多数 5900S 天线类型都可以安装在运行中的储罐上
■ 艾默生智能无线技术可大幅减少安装成本，让您可轻松操作远程储罐
■ 5900S 是艾默生完整的储罐液位计量解决方案的一部分，艾默生已为 100,000 多个大容量液体储罐提供了储罐计量服务
- 提高溢出等级
■ 型二合一功能在一个外壳中有两个雷达液位计，可分别进行液位和溢出测量
■ 符合 IEC 61508 的 SIL 2 和 SIL 3 认
■ 符合 API 2350 兼容解决方案
获取完整的液位和库存信息
罗斯蒙特 5900S 是一款性能且具有计量交接精度的非接触式雷达液位计，适用于罐区和炼油厂。它通常会集成到高性能储罐计量系统中，包括用于计算净体积的平均温度测量。数据将传输到控制室，然后在一台主机或 TankMaster 库存软件包中显示。
艾默生的智能无线解决方案可作为备选方案针对远程储罐以及远距离现场接线不可用的应用，从而节省安装成本。
5900S 液位计提供天线选件以适应大容量液体存储应用和储罐类型。
- 自滴落设计不受冷凝影响
由于天线发射微波的抛光 PTFE 表面是倾斜的，因此其更不易受冷凝水或冷凝物的影响。冷凝液滴不会覆在有源天线上，因此，雷达信号不会因冷凝而衰减，从而确保更高的精度和的性。
- SIL 功能
罗斯蒙特 5900S 通过 SIL 2 和 SIL 3 认适用于防溢出系统。
带有 SIL 选件的 5900S 将在预设液位单独的报警回路并触发罗斯蒙特 2410 储罐 Hub 上的继电器输出。报警信号可连接到紧急停车系统 (ESD)/ 自动防溢出系统 (AOPS)。
SIL 2 需要一个 5900S。SIL 3 通过二合一 5900S 实现。配有SIL 继电器输出的罗斯蒙特 2410 储罐 Hub 也是 SIL 性所的。
- 可实现成本的冗余液位测量二合一液位计
5900S 液位计可在变送器表头中集成两个电子单元。
独有的二合一解决方案可在一台液位计中提供一个主要和一个备用单元，或一台液位计加上一个独立的、基于雷达的高高液位报警功能。
二合一解决方案还可通过组态进行实时增量校验，以比较两个单元的信号。
与安装两台液位计相比，二合一解决方案使机械和电气安装更加简便。
二、订购信息
1. 带抛物面天线的罗斯蒙特 5900S 雷达液位计
带抛物面天线的罗斯蒙特 5900S 是一款性能的非接触式雷达液位计。它是在带固定顶盖、不带导波管储罐上安装的良选。因其具有窄雷达波束和高信噪比的特性，抛物面天线可安装在现有的检修孔盖上并靠近储罐壁。在某些情况下，还可安装在带浮顶的储罐上，用于测量向下至顶盖上目标板的距离。
■ 可测量各种产品，包括轻油产品、重质燃料油以及沥青等
■ 天线设计不受产品积聚和冷凝影响
■ 计量交接精度符合 OIML R85:2008
■ 基于 IEC 61508，符合 SIL 2 和 SIL 3 认
■ 二合一功能可用于冗余液位测量
■ 采用 2 线制低电压 Tankbus 进行通讯，便于安装
■ 通常安装在运行中的储罐上
表 1. 带抛物面天线的 5900S 雷达液位计的订购信息
(1) 要求冗余代码为 2 且带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 3。如果其中一个液位计处于报警模式，则发出报警。不适用于性能等级代码 X。
(2) 要求带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 S。
(3) 要求代码为 Q4 的选件。不适用于性能等级代码 X。
(4) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(5) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元 （具有相应类型认）或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(6) 要求代码为 S4 的选件。
(7) 不包括法兰。
(8) 不适用于代码为 U1 的选件。
(9) 要求认 (SIS) 的代码为 S 或 3。
(10) 书包括保压接液部件。
(11) 要求罗斯蒙特 2410 储罐 Hub 中带有一个或多个继电器输出。
2. 带喇叭形天线的罗斯蒙特 5900S 雷达液位计
带喇叭形天线的罗斯蒙特 5900S 是一款非接触式雷达液位计。其管嘴更小，直径小200 毫米（8 英寸），可轻松安装在顶盖固定的储罐上。
■ 可测量各种产品（沥青或类似产品除外，此类产品建议使用抛物面天线进行测量）
■ 计量交接精度符合 OIML R85:2008
■ 基于 IEC 61508，符合 SIL 2 和 SIL 3 认
■ 二合一功能可用于冗余液位测量
■ 采用 2 线制低电压 Tankbus 进行通讯，便于安装
■ 通常安装在运行中的储罐上
表 2. 带喇叭形天线的 5900S 雷达液位计的订购信息
(1) 要求冗余代码为 2 且带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 3。如果其中一个液位计处于报警模式，则发出报警。不适用于性能等级代码 X。
(2) 要求带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 S。
(3) 要求代码为 Q4 的选件。不适用于性能等级代码 X。
(4) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(5) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元 （具有相应类型认）或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(6) 要求代码为 S4 的选件。
(7) 要求认 (SIS) 的代码为 S 或 3。
(8) 书包括保压接液部件。
(9) 要求罗斯蒙特 2410 储罐 Hub 中带有一个或多个继电器输出。
3. 带有导波管阵列天线的罗斯蒙特 5900S 雷达液位计
带阵列天线的罗斯蒙特 5900S 是一款用于导波管测量的、性能的非接触式雷达液位计。它提供固定式和铰接盖式两个版本。
典型应用包括带浮顶的原油储罐和带 / 不带内浮顶的汽油 / 成品油储罐。
■ 适用于原油、汽油或同类产品
■ 计量交接精度符合 OIML R85:2008
■ 基于 IEC 61508，符合 SIL 2 和 SIL 3 认
■ 二合一功能可用于冗余液位测量
■ 有效管道内生锈或产品沉积
■ 采用 2 线制低电压 Tankbus 进行通讯，便于安装
■ 铰接盖式版本更易于产品取样和人工投尺测量
■ 通常安装在运行中的储罐上
表 3. 带导波管阵列天线的 5900S 雷达液位计的订购信息
(1) 要求冗余代码为 2 且带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 3。如果其中一个液位计处于报警模式，则发出报警。不适用于性能等级代码 X。
(2) 要求带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 S。
(3) 要求代码为 Q4 的选件。不适用于性能等级代码 X。
(4) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(5) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元 （具有相应类型认）或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(6) 要求代码为 S4 的选件。
(7) 要求计量交接类型认代码为 0 或 R，并且天线尺寸为 6 或 8。
(8) 不适用于代码为 U1 的选件。
(9) 要求认 (SIS) 的代码为 S 或 3。
(10) 书包括保压接液部件。
(11) 要求罗斯蒙特 2410 储罐 Hub 中带有一个或多个继电器输出。
4. 带 LPG/LNG 天线的罗斯蒙特 5900S 雷达液位计
带 LPG/LNG 天线的罗斯蒙特 5900S 是一款性能的非接触式雷达液位计，用于测量加压或低温液化气。雷达信号在导波管内传输，即便在液体表面沸腾的情况下，也能使液位计获得强的回波。
■ 计量交接精度符合 OIML R85:2008
■ 基于 IEC 61508，符合 SIL 2 和 SIL 3 认
■ 二合一功能可用于冗余液位测量
■ 具备参考设备功能，可在储罐运行时进行测量校验
■ 采用 2 线制低电压 Tankbus 进行通讯，便于安装
■ 内置压力传感器用于蒸发补偿，可提供测量性能
■ 集成球阀
表 4. 带 LPG/LNG 天线的 5900S 雷达液位计的订购信息
(1) 要求冗余代码为 2 且带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 3。如果其中一个液位计处于报警模式，则发出报警。不适用于性能等级代码 X。
(2) 要求带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 S。
(3) 要求代码为 Q4 的选件。不适用于性能等级代码 X。
(4) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元或 TankMaster。附带认的板和密封套
件。不适用于性能等级代码 X。
(5) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元 （具有相应类型认）或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(6) 要求代码为 S4 的选件。
(7) 包括集成球阀。
(8) 包括集成球阀和压力变送器。
(9) 要求危险场所认代码为 I1、 I2、 I5、 I6 或I7。(10) 要求认 (SIS) 的代码为 S 或 3。
(11) 书包括保压接液部件。
(12) 要求罗斯蒙特 2410 储罐 Hub 中带有一个或多个继电器输出。
三、技术规格
仪表精度
高精度:±0.5 毫米（0.020 英寸）
标准精度:±1 毫米（0.039 英寸）
温度稳定性
在 -40 至 +70°C（-40 to 至 158°F）的环境中 < ±0.5 毫米（0.020 英寸）
现场总线（标准）
FOUNDATION™ 现场总线 FISCO (Tankbus)
更新时间
每 0.3 秒重新测量一次
可重复性
0.2 毫米（0.008 英寸）
高液位变化率
高 200 毫米 / 秒
计量铅封
是
安装注意事项
请参阅罗斯蒙特 5900S 参考手册
测量原理
FMCW 方法（Frequency Modulated Continuous Wave，调频连续波）是指传输的雷达信号具有在 10 千兆赫周围线性频率变化的特点。当接收到反射后，液体表面反射的频率与通过天线发射的信号频率相比有轻微差异。频率差与天线和液体表面之间的距离成正比，因此与液位也成正比。该技术可获得稳定的测量值。
通讯 / 显示 / 组态
输出变量及单位
■ 液位和空高:米、厘米、毫米、英尺或英寸
■ 液位变化率:米/秒、米/小时、英尺/秒、英尺/小时、英寸/分钟
■ 信号强度:毫伏
组态工具
罗斯蒙特 TankMaster WinSetup、现场手持通讯器
FOUNDATION™ 现场总线特征
对性敏感
否
静态电流消耗
51 毫安
启动电压
9.0 VDC
设备电容 / 电感
请参阅后页的 “ 产品认 ”版块
类别（基本或链路主设备）
链路主设备 (LAS)
可用 VCR 数目
多 20 个，包括一个固定式
链路
多 40 个
小槽口时间 / 大响应延迟 / 小信息间延迟
8/5/8
功能块和执行时间
1 个资源功能块。
5 个转换器功能块（液位、寄存器、Adv_Config、体积和LPG）。
6 个模拟输入 (AI) 功能块:10 毫秒，2 个模拟输出 (AO) 功能块:10 毫秒。
1 个比例 / 积分 / 微分 (PID) 功能块:15 毫秒
1 个信号表征器 (SGCR) 功能块:10 毫秒，1 个积分器 (INT)功能块:10 毫秒，
1 个数学 (ARTH) 功能块:10 毫秒，1 个输入选择器 (ISEL) 功能块:10 毫秒。
1 个控制选择器 (CS) 功能块:10 毫秒，1 个输出分配器 (OS)功能块:10 毫秒。
实例化
是
符合 FOUNDATION™ 现场总线标准
ITK 5.2
PlantWeb 警报支持
是
操作支持向导
重新开始测量，写入保护设备，恢复出厂设置 - 测量组态，启动 / 停止设备模拟，设置为液面，重置统计信息，更改模式，寄存 / 移除假回波，刷新回波峰，校验针，更改气相压力，更改蒸汽温度。
高级诊断
软件、存储器 / 数据库、电子部件、内部通讯、模拟、液位补偿、液位测量、环境温度、气相压力 / 温度补偿、LPG 校验针以及手动测量值等。
电气
Tankbus 电缆布线
0.5-1.5 mm2 (AWG 22-16) 屏蔽双绞线
电源
FISCO:9.0 - 17.5 VDC，对性不敏感（例如 2410 储罐Hub）
实体:9.0 - 30.0 VDC，对性不敏感
总线电流消耗
50 毫安（二合一版为 100 毫安）
微波输出功率
< 1 毫瓦
机械
外壳材质及表面处理
聚酯漆涂层压铸铝材
电缆入口（连接件 / 密封接头）
两个 ½ - 14 NPT，用于电缆密封接头或导线管。变送器交付时，随附有一个用于密封未使用端口的金属堵头。
可选:
■ M20 x 1.5 导线管 / 电缆接头
■ 金属电缆密封接头 (½ - 14 NPT)。
■ 4 针插头型 Eurofast 连接器或 A 型 Mini 4 针插头型 Minifast连接器
总重量
■ 5900S 变送器头:单一版为 5.1 千克（11.2 磅），二合一版为 5.4 千克（11.9 磅）
■ 带喇叭形天线的 5900S:约为 12 千克（26 磅）
■ 带抛物面天线的 5900S:约为 17 千克（37 磅）
■ 带导波管阵列天线的 5900S:约为 13.5-24 千克（30-53 磅）
■ 带 LPG/LNG 天线的 5900S:6 英寸 150 psi 型约为 30 千克（66 磅）； 6 英寸 300 psi 型约为 40 千克（88 磅）
天线
5900S 天线采用自滴落设计，某些型号的天线还包括倾斜的抛光 PTFE 表面。较大限度地减少了天线上的冷凝水，雷达信号不会因冷凝而衰减。因此，无需维护操作，而且还提高了其准确性和性。根据储罐类型、储罐开口和应用可以选择适合的一款天线。
变送器表头
5900S 天线类型均可匹配同一变送器表头，从而将备用零件的需求降至。
■ 双仓室变送器外壳将电子部件和接线分开，更换时无需打开储罐
■ 可抵御雷电、湿气 / 雨水，而且外壳表面可耐受硫磺和盐雾环境
■ 电子部件包括一个或两个封闭单元。
二合一解决方案在同一个外壳中安装了两个一样的电气隔离电子单元。
5900S 拥有变送器频率在线调整功能，它使用一个晶体振荡器来控制输出频率，可达到更高的精度。这是无需液位计重新标定的原因之一。
环境
工作环境温度
-40 至 +70°C（-40 至 +158°F）。启动温度为 –50°C(–58°F)
储存温度
-50 至 +85°C（-58 至 +185°F）
湿度
0-100% 相对湿度
侵入防护等级
IP 66/67 和 Nema 4X
抗振性
IEC 60770-1 等级 1 和 IACS UR E10 测试 7
电信
符合:
■ FCC 15B A 类和 15C
■ R&TTE（EU 指令 99/5/EC）ETSI EN 302372； EN 50371
■ IC (RSS210-5)
电磁兼容性
■ EMC（EU 指令 2004/108/EC）EN 61326-1；EN 61326-3-1
■ OIML R85:2008
瞬变 / 内置雷电保护
根据 IEC 61000-4-5，电压 2 千伏等级接地。符合 IEEE 587 B类瞬变保护及 IEEE 472 浪涌保护。
压力设备指令 (PED)
97/23/EC
低电压指令 (LVD)
LVD（EU 指令 2006/95/EC）EN/IEC 61010-1
版本
1. 5900S 标准版
内置 Tankbus 终端电阻
有（需要时可连接）
菊花链
是
2. 5900S 二合一版
仪表精度(1)
± 0.5 毫米（0.020 英寸）
分离
液位计电子部件采用电气分离形式，两个电子单元共用一根天线
接线
单独或常规
储罐 Hub 连接
■ 将两个单元连接到一个 Hub，或
■ 将单元分别连接到不同的 Hub
内置 Tankbus 终端电阻
单 Tankbus 连接:有（需要时可连接）。
双 Tankbus 连接:可终止主 Tankbus。
菊花链
是
3. 5900S SIL 版
分离
液位计电子部件采用电气分离形式，SIL 3 版有共用天线
内置 Tankbus 终端电阻
否
菊花链
是
本质报警信号的电气属性
正常状态下，12.5 VDC，1-2 毫安（无报警）
接线
■ 其他单独的报警用 2 线电缆，或
■ 由两根 2 线电缆合并而成的单根电缆（报警和液位）
4. 带抛物面天线的 5900S
储罐内的工作温度
高 +230°C (+445°F)
测量范围
法兰以下 0.8 至 30 米（2.6 至 100 英尺）
可测量 0.5 至 50 米（1.6 至 164 英尺）。精度可能会下降。
如需更长的测量范围，请咨询当地代表。
压力范围
卡箍 / 螺纹式:-0.2 至 0.2 巴（-2.9 至 2.9 psig）
焊接式:-0.2 至 10 巴（-2.9 至 145 psig）
暴露在储罐环境中的材质
天线:材质符合 AISI 316/316L 和 EN 1.4401/1.4404。
密封:PTFE
O 型圈:FEP 氟聚合物
天线尺寸
440 毫米（17 英寸），定制尺寸的天线请咨询厂家。
人孔尺寸和安装
500 毫米（20 英寸）开口。
使用法兰球将抛物面天线安装在人孔盖上。其设计可在一定范围内轻松调整天线倾角和方向。
灵活的法兰球无需装置即可安装在水平或倾斜的人孔上。
5. 带喇叭形天线的 5900S
储罐内的工作温度
高 +230°C (+445°F)
测量范围
法兰以下 0.8 至 20 米（2.6 至 65 英尺）。
可测量 0.5 至 30 米（1.6 至 100 英尺），精度可能会下降。
压力范围
-0.2 至 2 巴（-2.9 至 29 psig）
暴露在储罐环境中的材质
天线和法兰:材质符合 AISI 316/316L 和 EN 1.4401/1.4404。
密封:PTFE
O 型圈:Viton® 氟橡胶
天线尺寸
175 毫米（7 英寸），定制尺寸的天线请咨询厂家。
管嘴直径
小 200 毫米（8 英寸）
储罐连接件
可使用水平法兰；安装位置靠近储罐壁时，可选用 4° 倾斜法兰。
要求高精度和性时，可使用水平安装法兰。液位计安装在靠近储罐壁的位置时，可使用 4° 倾斜安装法兰，以达到高精度。
6. 带导波管阵列天线的 5900S
储罐内的工作温度
-40 至 120°C（-40 至 248°F）
测量范围
法兰以下 0.8 至 30 米（2.6 至 100 英尺）
可测量 0.5 至 40 米（1.6 至 130 英尺）。精度可能会下降。
如需更长的测量范围，请咨询当地代表。
压力范围
固定安装型:20°C (68°F) 时 -0.2 至 2 巴（-2.9 至 29 psig）。
铰接盖安装型:5 至 8 英寸管道为 -0.2 至 0.5 巴（-2.9 至7.2 psig）。
10 和 12 英寸管道为 -0.2 至 0.25 巴（-2.9 至 3.6 psig）。
暴露在储罐环境中的材质
天线:聚苯硫醚 (PPS)
密封:PTFE
O 型圈:氟硅橡胶
法兰:材质符合 AISI 316/316L 和 EN 1.4401/1.4404
导波管尺寸
5、6、8、10 或 12 英寸，定制尺寸的导波管请咨询厂家。
天线尺寸
5、6、8、10 或 12 英寸，定制尺寸的天线请咨询厂家。
储罐连接件
5 英寸孔型符合 ANSI 5 英寸 150 级
6 英寸孔型符合 ANSI 6 英寸
150 级 /DN 150 PN 16
8 英寸孔型符合 ANSI 8 英寸
150 级 /DN 200 PN 10
10 英寸孔型符合 ANSI 10 英寸
150 级 /DN 250 PN 16
12 英寸孔型符合 ANSI 12 英寸 150 级
低损耗模式
为达到计量交接大容量液体存储应用所需的精度，天线采用低损耗技术，该技术专为罗斯蒙特储罐计量产品而发明，用于在导波管中心传输雷达波。
这样可以消除由于导波管内部生锈和产品沉积而导致的信号衰减和精度下降。
7. 带 LPG/LNG 天线的 5900S
球阀的工作温度
-55 至 90°C（-67 至 194°F）
储罐内的工作温度
-170 至 90°C（-274 至 194°F）
测量范围
法兰以下 1.2 至 30 米（3.9 至 100 英尺）
可测量 0.8 至 60 米（2.6 至 200 英尺）。精度可能会下降。如需更长的测量范围，请咨询当地代表。
压力范围
-1 至 25 巴（-14.5 至 365 psig）。
注意！法兰的压力等级可能高于 25 巴，但大储罐压力仍为25 巴。
压力传感器（可选）
暴露在储罐环境中的材质
天线和法兰:材质符合 AISI 316/316L 和 EN 1.4401/1.4404。密封:石英和 PTFE
导波管尺寸兼容性
天线可安装于 4 英寸 sch. 10、4 英寸 sch 40 或 100 毫米（内径 99 毫米）的导波管。如天线尺寸需定制，请咨询厂家。
法兰尺寸和等级
4 英寸 150/300 级
6 英寸 150/300 级
8 英寸 150/300 级
压力密封
附带双阻断功能的压力密封件由石英 / 陶瓷窗和防火球阀构成。使用压力传感器，可修正因蒸气而导致的偏差，从而获得测量性能。
校验可能性
通过参考设备功能，可在储罐运行时进行测量校验。安装在导波管孔内的校验针以及位于下方导波管末端的带校验环的反射板可在固定的预定义距离提供参考回波。
四、产品认
五、尺寸图
图 1. 带抛物面天线的罗斯蒙特 5900S 尺寸
图 2. 带喇叭形天线的罗斯蒙特 5900S 尺寸图
图 3. 带导波管阵列天线的罗斯蒙特 5900S 尺寸图
图 4. 带 LPG/LNG 天线的罗斯蒙特 5900S 尺寸图
JHCIM80-FMW11G2AB1AMA雷达液位计产地货源
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生-个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种）质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。
一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
1、能耗低。信号能量小，为信号至液面往返传输提供一条快捷的通道，信号的衰减保持在小限度，因而可用以测量介电常数低的介质液位；另外由于导波雷达耗能小，供电回路不是单独的交流供电，从而大大节省了安装费用。
2、信号在传输中不受介质波动和储罐中的障碍物等的影响，因而仪表所接收到的返回信号能量相应较强，而且返回信号中的干扰性杂散信号小，基本对测量信号无影响。
3、介质介电常数的变化对测量性能影响不大，导波雷达和常规雷达一样，采用传输时间来测量介质液位，信号自介质表面或水面反射回传的时间一样。不同的只是信号幅度的差别，普通雷达需考虑介质的影响，比较难辨识真正的液位信号，而导波雷达仅需测量电磁波的传输时间即可，无需信号的处理和辨别。
4、介质密度的变化不影响测量，介质密度的变化影响浸没于介质中物体所受到的浮力，但不影响电磁波在波导体中的传播。
5、雾气和泡沫不影响测量，由于电磁波不通过空间传播，因而雾气不会引起信号的衰减，泡沫也不会对信号进行散射而损失能量。
雷达料位计在电厂中的应用∵火力发电厂原料仓（煤灰）高粉尘和液位计水汽的凝结现象。一直是物/液位测量的重大难题，本文主要详细阐述了RBRDZB-71-6-C雷达料位计针对这一复杂工况提出了解决方案。一．说明我国是个产煤大国，以煤炭为原料的行业比较多。如煤化工，煤制油，煤发电，其中煤发电的主要燃料就是煤，在电厂发电过程中是由煤燃烧水冷壁带动汽轮机发电，水变成高温水。煤燃烧变成灰。∴发电厂中的煤水灰监测测量显得尤为重要。标志着发电的稳定性，火力电厂的稳定运行。为了提高电厂的发电效率，以及稳定的自动化运行水平，在生产过程中，煤/灰在输送过程中产生的高粉尘，水经过加热流转过程中产生的凝结现象。给测量带来了更高的要求。雷达料液位计RBRDZB-71-6-C可以根据现场的介质，软件自带增益功能，根据现场介质的介电常数系统自动调节。可以穿透高粉尘，以及在水蒸气凝结雷达天线的情况下，依然稳定运行。二．在选择电厂物液位传感器时，需要考虑以下几个因素使用接触式传感器、非接触传感器？接触型重锤料位、导波雷达。非接触型超声波、激光，雷达。都需要一些场景限制。如选择不当，要么维护量大。要么达不到测量效果。例如电厂中的料位测量煤、灰在输送过程中料面形状为不规则性，在进料卸料过程中料面形状为凹凸状并带有大量粉尘。重锤物位计测量。（属于间歇式测量）不间断的利用重锤上下接触测量，精度低，经常出现埋锤断缆现象，维护量大。使用超声波或激光传感器的方法测量不稳定且测量不准。因为声音传播的速度在很大程度上取决于它传播的介质，导致声波测量穿过空气中的灰尘。而激光则需要可见性环境测量。电厂中煤、灰、水蒸汽，泡沫等恶劣工况是一直存在的，导致一些传感器测量失败。普通雷达料液位计胜任，煤、灰。水汽凝固、高粉尘粘结现象造成雷达天线堵塞，经常清理雷达天线粉尘否则不能工作。因为普通雷达发送频率低，波束较大，回...
导波雷达液位计
关键字:导波雷达液位计,液位计
HJRD32导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
导波雷达液位计技术参数:
应 用:液体
测量范围:6米
过程连接:螺纹、法兰
过程温度:-40-250℃
过程压力:-0.1~2MPa
精 度:±3mm
频率范围: 100MHZ-1.8GHZ
防爆等级:Exib IIC T6 Gb
防护等级:IP67
信号输出:4—20mA/HART（两线）
导波雷达液位计特点说明:
特点:
1.可以测量介电常数大于等于1.4的介质。
2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
3.杆式雷达量程可以达到6米。
4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。
5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量精度。
测量原理
产品是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速
因空罐的距离 E 已知，则物位 L 为: L=E-D
输出
通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4－20mA输出。
测量范围:
F---- 测量范围
E---- 空罐距离
B---- 顶部盲区
K---- 探头到罐壁的距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳底部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
安装位置:
1.尽量远离出料口和进料口。
2.对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
3.建议安装在料仓直径的1/4处。
4.缆式探头或杆式探头离罐壁距离不小于30厘米。
5.探头底部距罐底大约30mm。
6.探头距罐内障碍物距离不小于200mm。
7.如果容器底部是锥型的，传感器可以安装
8.罐顶，这样可以一直测量到罐底。
导波雷达液位计安装图:
图一（安装指南）
图二（导波管）
导波雷达液位计选型表:
仪表型号 探头类型 量程 材质
HJRD32 杆式探头 6000mm 不锈钢
HJRD32-防爆
P 标准型 ( 非防爆 )
I 本安型 (Exib Ⅱ C T6)
D 本安型＋隔爆型 (Exd ib Ⅱ C T6)
HJRD32-杆式探头
A 6mm
B 10mm
HJRD32-过程连接/材料
G G1½"A 螺纹/不锈钢
GA G1"A 螺纹/不锈钢
N 1½"NPT 螺纹/不锈钢
NA 1"NPT 螺纹/不锈钢
C 法兰 DN50 PN16 C 型
D 法兰 DN80 PN16 C 型
E 法兰 DN100 PN16 C 型
F 法兰 DN150 PN16 C 型
H 法兰 DN200 PN16 C 型
K 法兰 DN250 PN16 C 型
Y 约定
HJRD32-密封温度
P 普通密封 /-40...100℃
G 高温密封 /-40...250℃带散热片
HJRD32-电子单元
2 （4 ～ 20）mA /24V DC 两线制
3 （4 ～ 20）mA /24V DC/HART 两线制
4 （4 ～ 20）mA /24V DC/HART 四线制
5 （4 ～ 20）mA /220V AC/HART 四线制
HJRD32-外壳/防护等级/天线防护等级
P 塑料 /IP65
L 铝 /IP67
HJRD32-电缆接口
M M20*1.5
N ½"NPT
HJRD32-编程/显示
V 带
X 不带
HJRD32-量程（mm）
备注:
相关信息
ROSEMOUNT导波雷达液位计是一种高精度、高稳定性的液位测量仪器，它采用导波雷达技术，能够对各种液体进行准确的非接触式测量。它广泛应用于石化、制、食品饮料等行业中，成为了液位测量领域中的佼佼Z。
一、罗斯蒙特导波雷达液位计的基本原理
导波雷达液位计采用的是微波的传播原理，其基本原理是:发射一定频率的微波信号，微波信号沿着传输线传输，并被传输材料反射回来。设液位计的工作频率为f，微波信号通过传感器发射到物料中后，会在介电常数ε和介质的损耗因子tanδ的共同作用下，由于反射衰减而逐渐减弱，当微波信号的强度低于一定的阈值时，传感器将识别物料表面。
二、罗斯蒙特导波雷达液位计的特点与优势
1.高测量精度:ROSEMOUNT雷达液位计具有G的测量精度，可以实现到毫米级别的液位测量。
2.强适应性:导波雷达液位计的工作原理不受物料性质、材料厚度和容器形状等因素的影响，具有很强的适应性。
3.不受温度和压力影响:导波雷达液位计采用雷达技术，不受温度和压力的影响，适用于高温、高压等D环境下的液位测量。
4.安装方便:导波雷达液位计具有体积小、重量轻、结构简单等特点，安装方便，维护简单。
5.响应:导波雷达液位计能够响应液位变化，实时反馈结果，帮助用户有效地监测液位状态。
三、ROSEMOUNT雷达液位计的应用领域
ROSEMOUNT雷达液位计广泛应用于石化、制、食品饮料、水处理等行业中，用于油罐、成品油罐、储罐、储槽、烘干器、搅拌罐、加工装置等的液位测量。在化工行业，导波雷达液位计可用于反应釜等高温、高压环境下的液位测量。在食品饮料行业，导波雷达液位计可以对各种液体进行准确地测量。
四、罗斯蒙特导波雷达液位计的维护与保养
1.定期检查仪器:罗斯蒙特雷达液位计需要定期检查仪器的电缆、传感器、线路等部分是否存在结垢、腐蚀等情况，及时清洗、更换。
2.适时校正仪器:由于液体的介电常数和温度等因素的影响，可能会对仪器的读数产生一定影响，因此需要适时校正仪器。
3.严格遵守使用规程:罗斯蒙特雷达液位计的使用过程中需要严格遵守操作规程，其正常工作，对设备造成不必要的损坏。
4.保持周围环境清洁:罗斯蒙特雷达液位计周围的环境需要保持清洁和干燥，避免灰尘、湿气等因素对仪器的影响。
五、结语
ROSEMOUNT导波雷达液位计具有高精度、高稳定性、广泛适应性等优点，是液位测量领域中的佼佼Z。在使用过程中需要严格遵守操作规程，做好维护和保养工作，以确保其长期稳定运行。
ROSEMOUNT导波雷达物位计326L 物位变送器可为食品和饮料行业提供且连续的物位测量。罗斯蒙特导波雷达液位计精度 7 mm (0.28 in.)，通讯协议4-20mA、IO-Link、开关，测量范围高达 2000 mm (78.7 in.)，过程接液材料 316LSST、EPDM、PEEK，Certifications/Approvals: 3-A, , EC 1935, EC 2023,see product data sheet for complete list of certifications。G1"过程连接件与全套卫生过程连接件适配器兼容，M12 电连接器便于安装和启动。ROSEMOUNT物位计 326L 经过测试，符合 DINEN 60068-2-6（参考杆 19.7 英寸 (500 mm)）。频率范围 10 至 2000 Hz 之间的峰值加速度为 20g。
该ROSEMOUNT液位变送器使用导波雷达测量介质液位。IO-Link 是一种基于 IEC 61131-9 标准的强大通信协议，它利用了3 线传感器和执行器连接技术。从简单的测量到关键应用，Emerson 的广泛解决方案组合为您提供了解决方案。Emerson提供多种罗斯蒙特产品，具有各种产品选项和配置，包括预期在广泛应用中表现良好的结构材料。罗斯蒙特液位变送器显示当前液位，单位为毫米、英寸或缩放测量范围的百分比。变送器的防护等级为IP69K，可承受恶劣的外部冲洗。
ROSEMOUNT雷达液位计5408A1SHA1E57R3DASAA3M5C1
罗斯蒙特压力变送器3051TA2A2B21AB4M5
ROSEMOUNT液位计5900SPSF4
罗斯蒙特液位计5900SPF2FI5R2AG1H8SPV8Z0ST
罗斯蒙特差压变送器3051TA1A2B21AB4K5M5
罗斯蒙特雷达液位计5900SPF14
ROSEMOUNT液位计590A4AVQ4
ROSEMOUNT导波雷达液位计5301HA1H1N3AM0340AANAM1C1
ROSEMOUNT压力变送器3051TG1A2B21AB4K5M5
ROSEMOUNT超声波液位计3102HA1FRCNAST
ROSEMOUNT导波雷达物位计5301HA1S1V3AM0225HBNAM1C1
罗斯蒙特差压变送器3051TG2A2B21AB4E5M5
ROSEMOUNT物位计3301HA1S1V3AM0370RAE1M1C1
罗斯蒙特导波雷达物位计5301HA1H1N3AM00080AANAC1
ROSEMOUNT雷达物位计5301HA1S1E5BM01900BBE1M1C1
罗斯蒙特雷达物位计5301HA1H1N3AM0230NAM1C1
罗斯蒙特导波雷达液位计3301HA14
罗斯蒙特雷达物位计54
ROSEMOUNT温度变送器644HAE5J5M5
ROSEMOUNT差压变送器3051CD3A22A1AS2B4E8M5HR5
ROSEMOUNT导波雷达液位计5301FAMSS1V4BE01011CA
罗斯蒙特压力变送器3051TG4A2B21AB4K5M5
罗斯蒙特雷达液位计5301HA1S4Q8C1
ROSEMOUNT差压变送器3051TA2A2B21AB4M5
罗斯蒙特液位计5301HA1H1N4AM00190IBE1C1
罗斯蒙特导波雷达物位计5301HA1H1N3AM0140ADNAM1C1
罗斯蒙特温度变送器644H5J6M5
罗斯蒙特物位计5301HA1S1V3AM0125AANAM1C1
ROSEMOUNT压力变送器3051TG3A2B21AB4K5M5
罗斯蒙特物位计5301HA1H1N3AM0230NAM1C1
ROSEMOUNT雷达液位计3301HA1S1V3AM0345RA2AM1C1
ROSEMOUNT温度变送器4
ROSEMOUNT雷达物位计3301HA1S1V4AM0180BANAM1C1
罗斯蒙特超声波液位计4ST
美国ROSEMOUNT温度传感器，罗斯蒙特温度传感器
美国ROSEMOUNT流量计，罗斯蒙特流量计
美国ROSEMOUNT液位计，罗斯蒙特液位计
美国ROSEMOUNT电磁流量计，罗斯蒙特电磁流量计
美国ROSEMOUNT手操器，罗斯蒙特手操器
美国ROSEMOUNT差压变送器，罗斯蒙特差压变送器
美国ROSEMOUNT超声波液位计，罗斯蒙特超声波液位计
美国ROSEMOUNT压力变送器，罗斯蒙特压力变送器
美国ROSEMOUNT变送器，罗斯蒙特变送器
美国ROSEMOUNT物位计，罗斯蒙特物位计
美国ROSEMOUNT涡街流量计，罗斯蒙特涡街流量计
美国EMERSON流量计，艾默生流量计
美国ROSEMOUNT雷达液位计，罗斯蒙特雷达液位计
美国ROSEMOUNT温度变送器，罗斯蒙特温度变送器
美国ROSEMOUNT雷达物位计，罗斯蒙特雷达物位计
美国ROSEMOUNT导波雷达液位计，罗斯蒙特导波雷达液位计
本公司主要代理经销欧洲、美国等厂家的工控机电设备、传感器、液位计、分析仪、流量计、泵阀、变送器、编码器、PLC、温度计、低压电气等各种工控自动化产品和仪器仪表。我们愿交天下朋友，我们将以更快、更优、更完善的服务期待着与您开展更友好、更广泛、更深入的合作。
罗斯蒙特导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。导波雷达物位计可以钢缆作为天线，由于传播损耗小，可用于粉状物料测量。例如在水泥生产中的生料均化库内使用。被测介质均是细粉状，粉料通过空气斜槽入库，有的则是用气动方式送入料仓，物料轻，空气中粉尘很大，物料表面也较软，故细粉的物位测量一直是测量中的难题。实践应用明，采用导波雷达物位计效果较好，微波可穿透粉尘很大空间，并在料面上反射。
ROSEMOUNT导波雷达物位计是基于导波天线和非接触式雷达用于罐体物位测量的装置。目前国外技术比较完善但设备昂贵，而国内厂家集中在用国外模块组装或代理销售，拥有核心技术的不多．研发拥有自主产权，高性能、低成本的产品有重要意义。对于周期或准周期高速信号，可通过等效时间采样原理，用较低采样频率实现高速数据采集，简化周期性宽带模拟信号的高速数据采集问题。设计中导波雷达物位计发射信号为宽度2 ns、频率 2.5 MHz高速脉冲．不宜实时采样测量，而罐体物位短时间内变化相对缓慢可忽略不计，故导波杆中发射和反射波形信号为准周期信号，采用等效采样得到在时间轴上放慢的波形信号，可测量时间差。
