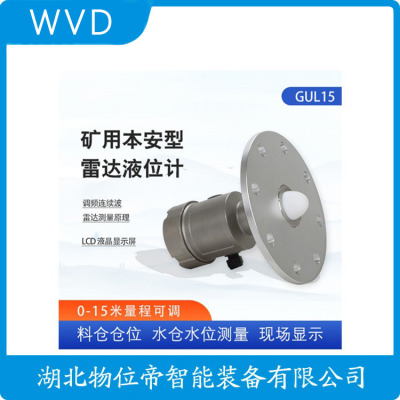

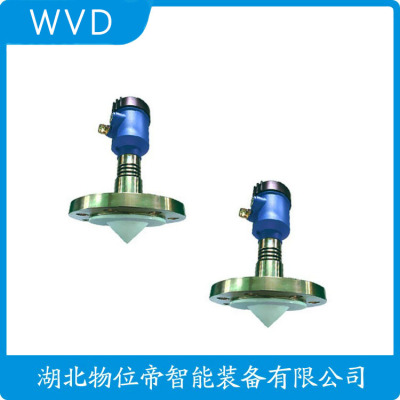

JFMCW-80C1B1A1A3A1EY1D雷达物位计制造厂家
技术发展趋势与创新方向
79-81GHz频段开放使角分辨率提升至0.5°，可识别小型障碍物。MIMO技术通过4×4天线阵列实现三维物位成像，实验室精度达±1mm。太赫兹雷达（300GHz）正在研发，适用于纳米粉体测量。AI驱动的自适应滤波算法能自动优化回波处理参数，调试时间缩短90%。数字孪生技术实现虚拟传感器校准，预测剩余寿命准确率＞95%。2025年将普及的5G工业物联网（IIoT）版本，支持毫秒级刷新率与云端协同控制。
LKW3X导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。
该产品适用于高温（350℃）、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
LKW3X导波雷达液位计的数据处理
通过输入空罐高度L（=零点），满灌高度H（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。是对应于 4-20mA输出.
LKW3X导波雷达液位计的主要技术
★ 工作频率: 100MHz-1.8SYz
★ 测量范围: 缆式:0-35m杆式、同轴式:0-6m
★ 重复性: ±3mm
★ 分辨率: 1mm
★ 采样: 回波采样54次/s
★ 响应速度: >0.2S（根据具体使用情况而定）
★ 精度: <0.1%
★ 输出电流信号:4-20mA
★ 通讯接口: HART通讯协议
★ 过程连接: G1-1/2，G3/4法兰:DN50，DN80，DN100，DN150
★ 过程压力: -1～60bar
★ 电源: 24VDC（±10%）纹波电压:1Vpp
★ 耗电量: max22.5mA
★ 环境条件: 温度:-40℃～ 250℃
★ 外壳防护等级:IP68
★ 防爆等级:EXiaIICT6
★ 两线制接线:仪表供电和信号输出共用一根两芯电缆
★ 电缆入口:M20×1.5（电缆直径5～9mm）
本文旨在通过实践来探讨电厂低压给水加热器上液位的测量，并解析了加热器结构及其采用各种不同液位测量仪表的历程和工况特点，论述了导波雷达液位计在低压给水加热器上的使用优势，藉此给电力行业热工人士提供一些有价值的参考。
给水加热器的结构与功能
给水加热器是一种利用汽轮机抽汽加热给水，以提高热效率的加热设备，是电厂回热系统的重要辅机之一。加热器的工作原理是利用汽轮机做过功的乏汽加热凝结水和给水，而不是直接将乏汽排入凝汽器，以充分利用乏汽的焓，降低冷源损失，同时减弱锅炉受热面的热应力。
加热器按汽水传热方式的不同，可分为表面式和混合式。目前，在火力发电厂中除了除氧器采用混合式加热外，其余高低压加热器均采用表面式加热。按照水侧的布置方式和流动方向的不同，表面式加热器又分为立式和卧式。
表面式给水加热器的特点，是加热工质（汽轮机的抽汽）与被加热工质（锅炉给水）相互不混合，通过管壁来传递热量。传热管内是给水，传热管外是蒸汽。蒸汽在加热器里放出热量并凝结成疏水，由疏水口排出。由于加热蒸汽通常都具有一定的过热度，为使给水温度达到所期望的值，同时加热面积尽可能的少，可设置一个过热蒸汽冷却段，以充分利用抽汽的过热度。蒸汽由汽相变为饱和水，同时放出汽化潜热的过程是在凝结段里完成的。凝结段是给水加热器的主要换热区段，管内给水大部分的焓升是由这一区段提供的。因此，具有凝结段的加热器是电厂用给水加热器的基本型式。
加热器中液位测量的重要性
加热蒸汽和被加热的水之间是通过金属表面来传递热量的。由于传热热阻的存在，给水不可能被加热到蒸汽压力下的饱和温度，不可避免地存在着一个端差。因此，给水端差（TTD = Terminal Temperature Difference）和疏水端差（DCA = Drain Cooler Approach temperature difference）是加热器的两个主要。给水端差和疏水端差的设置，直接影响到机组的率和运行的性。给水端差又称为上端差，是加压器蒸汽压力下的饱和温度与出口给水温度之差。疏水端差又称下端差，是离开加热器汽侧的疏水温度与进入水侧的给水温度之差。
图1 卧式表面式给水加热器结构实物
合理的给水端差的设置，能够有效提高热交换效率，是成本控制及盈利能力的重要组成部分。在实际运行中，给水端差增大的原因有:加热器的抽汽压力和抽汽量不稳定；加热器受热面结垢使传热恶化，增大了传热管内外温差；加热器内积聚了空气，不凝结的空气附在传热管表面形成空气层，妨碍了蒸汽的凝结放热，增大了传热热阻；凝结水或给水的部分或不经过加热器，而是从加热器旁路通过；凝结水位过高，淹没了一部分传热管，使传热面积减少。而给水端差过小，纵然可以提高热交换效率，但加热器长期处于过热状态，会大缩短使用寿命。由此可见，在日常操作中，维持合理的加热器凝结水位高度，从而找到热交换效率和设备寿命之间的平衡点，成为热工控制的首要任务。
加热器中液位测量的发展历程
给水加热器中存在高温、高压及大量蒸汽，恶劣条件使之成为测量的难点。给水加热器的水位检测历经了几个发展阶段，从初的磁翻板液位计、浮筒液位计、直到今天比较常用的差压变送器和导波雷达液位计。
磁翻板液位计又称就地水位计，是为传统的一种水位测量方式，至今仍然是加热器的标准配置。磁翻板液位计利用浮力原理，根据加热器的设计温度、压力及水的密度，制造出满足工况条件的浮子。浮子装在和加热器相连的筒体中，筒体中的水位和加热器中的水位等高，而筒体内浮子漂浮在水面上，即代表水位的高度。浮子内的永磁铁通过磁耦合作用引起筒体外的小磁板翻转，通过小磁板两面颜的不同，来就地读取加热器中的水位高度。磁翻板液位计是一种稳定的测量技术，但它存在两大缺陷。一是测量精度不高。因为加热器中的温度和压力的变化，凝结水的密度也发生变化，根据阿基米德浮力定律f浮=ρgV，当凝结水密度变化时，浮子浸没在水中的体积也发生变化，因此浮子淹没高度的变化会影响到测量精度。二是就地水位计在初的时候没有远传信号。
浮筒液位计是上世纪80年代至本世纪初常用的加热器水位测量方式。因为浮筒液位计集成有信号转换器，所以能够提供远传信号。但是浮筒液位计也是基于浮力的原理，因此同样面临着测量精度差的问题。此外，浮筒液位计多数采用扭力管式测量原理，表头笨重且需要周期性的标定，给使用和维护带来了诸多不便。
图2 导波雷达液位计工作原理
随着差压变送器技术的发展和产品性价比的提升，差压变送器配合平衡容器成为本世纪以来较为常用的加热器水位测量方式。但无论是采用双室平衡容器，还是采用单室平衡容器，对于测点位置的选取和安装都有较高的要求。因为，低加汽测可能工作在负压工况下，所以测量值波动大，影响到生产人员的正确操。此外，差压变送器的测量原理是:ΔP=ρgh,为达到地测量，需要对密度、温度及压力进行补偿。
导波雷达液位计采用的是时域反射原理（TDR原理，Time Domain Reflectometry）。导波雷达的工作原理，是由表头高频脉冲发生器产生电磁脉冲波信号，该信号沿着导波杆（探杆）向下传送，当遇到比此前传导介质（如空气或蒸汽）介电常数大的液体表面时产生反射信号，用超高速计时电路测量出脉冲波信号从发射到接收的传导时间。传导时间与电磁脉冲波速度乘积的一半，即代表被测介质表面到导波雷达液位计过程连接处的距离；通过给定的容器高度减去距离，计算得出液位的高度，从而达到对液位的测量。
导波雷达液位计的测量原理及优点
时域反射理论模型早在1939年就已建立，初用于电信业查找电缆断点。上世纪90年代中后期，部分液位计厂家致力于将TDR技术应用于工业仪表，称之为导波雷达液位计。导波雷达液位计问世后，随即成为物位测量的一大利器。导波雷达液位计的测量结果和被测介质的温度、压力、密度、粘度、电导率和介电常数无关，可以用于测量液体、浆料和固体，也可以测出物位或某些工况下的液体界面。因此，当导波雷达液位计满足设计温度、压力、量程、精度、材质及安装位置的要求时，是一种理想的物位测量仪表，几乎可以取代大多数物位计。当然，导波雷达液位计也同样面临着一些使用的限性，如其典型精度为±3mm、对温度和压力耐受的限、当介质粘度高时在探杆上形成挂料、固体介质容易磨损并拉断探杆，以及容器内的搅拌影响探杆的安装等。
做为一种探杆和被测介质相接触的接触式物位测量仪表，导波雷达液位计的选型重点集中于探杆形式。为此，各导波雷达液位计厂家研发生产出不同的探杆形式，以满足各种工况的要求。如笔者所使用过的美国Magnetrol品牌的导波雷达液位计，就有多达22种探杆形式可供选择。
图3 单杆探杆信号轨迹图、通州探杆信号轨迹图、同轴探杆实物图、通州探杆实物剖面图
那么，如何选用合适的探杆形式呢？首先，需要考虑探杆对温度和压力的耐受。其次，需要考虑电磁脉冲信号在探杆上传播的轨迹。
单式探杆（单杆、单缆）上信号轨迹呈逐步发散的状态。在信号的轨迹范围内，可能会产生干扰信号影响到液位的测量。典型的干扰信号有安装管嘴，以及容器内的焊缝、焊渣和结构件等。同轴探杆的信号则集中在同轴探杆内。同轴探杆的结构是中间有一根实心金属杆（通常直径为8mm），电磁脉冲信号在金属杆上传播；其外侧是一根金属套管（通常直径为22mm），金属套管作为金属杆的屏蔽层，起到屏蔽外部的干扰信号及集中信号的作用，以提高信号的灵敏度，便于测量介电常数较低的介质。因此，采用同轴探杆可以不用考虑安装位置及容器内结构对测量带来的影响，是理想的一种探杆形式。同轴探杆的限在于，其量程受限，通常为6m左右，以及高粘度介质所形成的“搭桥”现象。
那么是不是说使用导波雷达液位计测量低压加热器液位，只需考虑到以上两点就了呢？实际上，还需要结合电厂低压加热器实际工况中存在大量蒸汽的特点。一是要考虑蒸汽的侵蚀作用对于探杆和表头之间密封部分的材质选择和制作工艺的考验。见图3红圆圈部分。依据笔者经验，选择应用业绩多、历经实践考验的品牌是产品的有效保障。二是需要考虑蒸汽工况下，电磁脉冲信号的传播在蒸汽中被衰减的情况。通常，导波雷达的测量原理可用以下公式来表示:
L=D – C0.t/2
L=液位高度
D=容器高度
C0=真空中的光速
t=发射信号和反射信号的时间间隔
在蒸气工况中，实际的液位以 L真来表示，实际的信号传播速度用C真来表示；仪表测量出的液位以L测来表示，那么:
L真=D – C真.t/2
L测=D – C0.t/2
因为C真L测。依据导波雷达液位测量值来控制凝结水的高度，所造成的实际影响是凝结水位过高，致使低压加热器内部分传热管被淹没在凝结水下，热交换效率下降，给水端差增大。
图4 7×S蒸汽探杆结构剖面图
通过实际的观察数据和相关的文献资料信息，在低压加热器的工况条件下，C真和C0之间的差异在2%~5%之间。因为C真受到蒸汽温度、压力的影响而不断变化，所以仅从改变仪表系数的方面来进行C真的修正，还是不能很好满足对测量准确度的要求。
对于C真进行实时的补偿，是导波雷达在蒸汽工况下能完成准确测量的先决条件。笔者所使用的Mangetrol导波雷达液位计采用了专利的蒸汽探杆，用于实时的C真补偿，其补偿的工作原理如下:
在蒸气探杆中，距离表头下方125mm处安装有一个蒸汽目标(Steam Target)，表头每秒会发送一个询问信号，该询问信号到蒸汽目标后被发射回表头的时间t问询被测量。此时，电磁脉冲信号在当前工况下的速度C真可以用以下公式准确计算出来:
C真=d/t问询，其中，d=125mm
获得C真后，导波雷达将以此值来进行真实液位值的计算，从而达到实时补偿的目的。
小结
综上所述，Magnetrol专利的蒸汽探杆，集成了同轴式、良好的蒸汽隔密封及实时蒸汽补偿的优势。同时，Magnetrol致力于同轴探杆的大规模推广，具有同轴探杆生产的规模优势，给电力行业用户带来了高性价比的产品。此外，Magnetrol专利的AURORA系列液位计，将磁翻板和导波雷达液位计集成为一体，提供了重要应用场合的现场和远传测量，减少了过程接口数量，避免了潜在泄露点，提高了使用维护的便利性。
JFMCW-80C1B1A1A3A1EY1D雷达物位计制造厂家
导波雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。
由于采用了的微处理器和的 Echo Discovery 回波处理技术，导波雷达物位计可以适用于各种复杂工况及应用场合。如:高温、高压及小介电常数介质等；而采用脉冲工作方式，导波雷达物位计发射功率低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。
本产品适用于非防爆场合，如需防爆产品需注明
在整个量程范围内确定缆或棒不要接触到内部障碍物，因此安装时应尽可能避开管内设施，
如:人梯、限位开关、加热设备、支架等。另外需注意缆或棒不得与加料料流相交。
安装仪表时还需注意:高料位不得进入测量盲区；仪表距离罐壁保持一定的距离；
仪表的安装尽可能使缆或棒的方向与被测介质的表面垂直。
雷达物位计是过程控制自动化领域十分重要的连续控制物位仪表，广泛应用在电力、石化等行业。其主要是由发射装置、接收装置、信号处理器、天线、操作面板、显示面板、故障报警器等部件组合而成。与超声波液位计类似，雷达物位计的工作原理也是基于发射、反射、接收三个步骤来进行的，即雷达物位计的天线以波束的形式发射电磁波信号，该发射波在遇到被测物料表面后产生反射，而反射回来的回波信号仍由同一天线进行接收，接着，信号会经过智能处理器计算出介质与仪表探头之间的距离，再将数据送至终端显示器进行显示、报警、控制等后续工作。
为适应不同介质和工况的不同需求，计为现有以下不同型号的雷达物位计与之相匹配:
Rada-11低频脉冲雷达物位计:采用杆式天线，PP、PTFE材质，抗腐蚀性强；
Rada-21高频脉冲雷达液位计:可配置小喇叭天线，适用于小容器和较小导波管的测量；
Rada-22高频脉冲雷达料位计:瞄准器的采用，有效提高了倾斜固料测量的性；
Rada-31调频连续波雷达物位计:采用高频的双核处理技术，使回波信号处理更，更。
化工领域需满足ATEX/IECEx防爆认，隔爆型（Ex d）外壳可承受内部1.5MPa爆炸压力。本安型（Ex ia）设计将回路能量限制在1.2W以下，适用于Zone 0区。传感器整体防护等级达IP68，可短时浸入10米水深。某海上平台应用案例显示，通过SIL3认的冗余传感器系统，平均无故障时间（MTBF）超过15年。光纤传感技术彻底消除电火花风险，已应用于氢气储罐监测。
JFMCW-80C1B1A1A3A1EY1D雷达物位计制造厂家
HD-D800雷达物位计利用微波信号进行测量，其原理是发射微波脉冲至介质表面并接收反射回来的信号，通过分析回波的时间差来确定液位的高度。这种技术不受介质变化的影响，即使在高温高压、蒸汽、泡沫、粘稠物质等恶劣环境下也能稳定工作。
在原油脱盐过程中，HD-D800雷达物位计可以准确监测到油水界面的变化，为操作人员提供的数据支持。
具体来说，HD-D800雷达物位计的应用带来了以下几方面的优势:
1、 提高测量精度:由于HD-D800雷达物位计采用高频微波信号，其测量精度高达毫米级别，这对于控制油水界面的位置具有重要意义。
2、 增强过程控制:准确的液位信息有助于优化脱盐过程，减少能源消耗，提高原油的处理效率和质量。
3、 降低维护需求:非接触式测量避免了传统仪器因接触介质而产生的腐蚀、污染等问题，大大减少了维护成本和停机时间。
4、 提升水平:HD-D800雷达物位计能够及时发现异常情况，如液位过高或过低，从而避免溢油或其他潜在的风险。
5、 适应性强:无论是在海上平台还是陆地油田，HD-D800雷达物位计适应各种复杂的工作环境，确保测量的稳定性和性。
HD-D800雷达物位计在原油脱盐工艺中的应用不仅提升了液位监测的技术水平，也为整个石油加工过程的效率和性带来了显著的提升。
