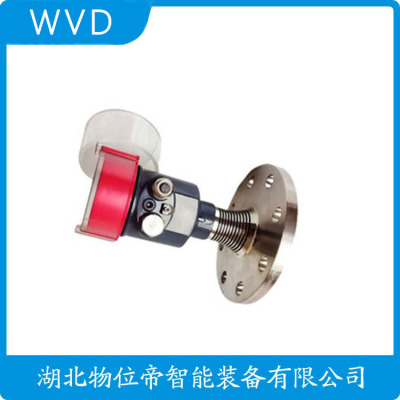

CYFXRD-601雷达物位计工厂
通信协议与系统集成能力
标准4-20mA+HART输出兼容传统DCS系统，PROFIBUS PA/FF总线支持多设备级联。无线HART版本采用2.4GHz频段，单节点功耗＜20mW，电池寿命达5年。某智能工厂项目通过OPC UA接口实现传感器数据直连MES系统，采样周期缩短至100ms。最新IO-Link 1.1版本支持参数远程配置，调试时间从4小时压缩至15分钟。云端接入的物位数据可用于预测库存周转，精度达0.1m³。
导波雷达液位计在工业生产中经常被用到，因其的性能被大众所接受，它有维护成本低、检测性能强、测量精度*、性高、使用年限长等优点。设备的所发射出的信号不受环境、大气等影响，所以可在多种介质中使用，比如高温、高压、蒸汽状态、挥发性气体、粉尘、真空环境等。
多种条件下使用导波雷达液位计反馈上来的使用数据得出，可连续供电作业*度高，相比其他液位计不用经常人为维护。今天笔者要和大家分享的是如何在锅炉中使用导波雷达液位计，锅炉内高温、高压需要利用液位计测量内部的液位情况来其。利用导波雷达液位计可解决、读数准确、维护简单几种解决的问题。
在某些锅炉上，每台锅炉安装至少需要安装两个相互独立的水位表，所以每台锅炉也需要配置两个导波雷达液位计。这样才可以符合锅炉运行的要求。导波雷达液位计需要利用石英管来观察炉中的液位变化，但连接管道和阀门需要打开，来提高检测*度。安装的时候需要探头、传感器的干燥清洁，如果发生污染不可以用湿毛巾擦拭，需用酒精去污。
虽然许多城市还没有关于锅炉液位计的标准规定，但至少需要安装一个直观的液位计，并搭配安装观测的导波雷达液位计。如果是大型复杂的锅炉成套设备还需要重新设计规划导波雷达液位计，根据设计图来安装。
一般情况下锅炉用的导波雷达液位计有这几种故障:
2.探头、传感器故障，遇到这种情况就需要重新调整设备的高度，检测几组数据之后确定位置。
3.天线等受污染或外力损坏。受污染的天线可以用酒精清洗。外力损坏的就需要更换配件，重新调试后使用。

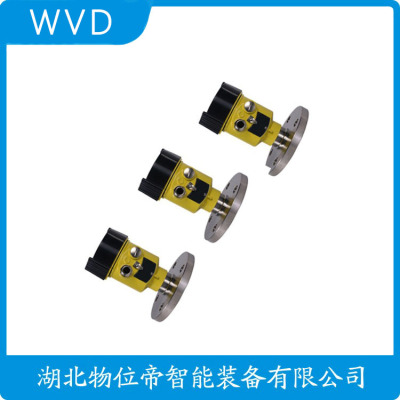

CYFXRD-601雷达物位计工厂
导波雷达液位计是接触式物位测量，采用时域反射技术（TDR）电子单元发射微波脉冲沿着导波杆（缆）传播，当接触被测介质时，产生反射信号由电子部件接收，计算发射到接收的间隔时间，转换为被测介质的距离。导波雷达液位计测量原理如图1所示。通过测量发射脉冲与反射脉冲的时间差，并通过以下公式即可计算出被测物质到仪表法兰的距离:2D=Ct （1）
式中:C为光速；T为发射脉冲与反射脉冲时间差；D为空间距离。
根据设定的满罐和空罐位置，通过以下公式即可计算出物料高度并输出4~20mA电流:
物料高度:L=E-D （2）
输出电流:Io=4+L×16/E （3）
式中:L为物料高度；E为量程。
导波雷达液位计适合测量液/液界面，如油水界面，油与水、油与酸、低介电的有机溶剂（甲苯、苯、环己烷、己烷、松节油和二甲苯）和水或酸。测量液/液界面应注意以下几点:
（1）介电常数较低的介质位于上部。
（2）两种液体的介电差异不低于10。
（3）上层介质的介电常数是已知的，该参数可在现场确定。
（4）上层介质的大厚度取决于其介电常数。
（5）上层介电常数下限＜3，下层介电常数上限＞20。
（6）可同时进行液位测量和界面测量。
导波雷达液位计可用在几何尺寸小的容器，也可用在旁通管和各种尺寸的储罐，适用于测量多种粉尘和谷物等。导波雷达液位计测量特性:
（1）无可活动机械部件，维护成本低。
（2）安装方便，支持罐顶安装或旁路管顶部安装。
（3）适用于液面、界面和粉末状或小颗粒状固料的物位测量。
（4）不受介质密度和pH值等物理参数变化的影响且无需进行补偿。
（5）适用于高温、低温、蒸汽和高压场合。
导波雷达液位计使用过程中微波沿导波管向下传导，尽量避免导波杆周围出现金属干扰或物料堆积的情况发生。导波雷达有的诊断功能，具有检测导波杆聚积物的能力。导波雷达液位计的结构由3个部件组成，即雷达变送器、过程密封件和导波杆。过程密封件和导波杆使得低能脉冲微波以光速沿其向下发送，在导波杆与物位（气/物、气/液或液/液界面）的交点通过导波杆被反射回雷达变送器。雷达变送器接收导波杆的测量信号，然后对这些信号进行处理并提供稳定的输出信号。
嘉可仪表JK系列雷达液位计种类，主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。
雷达物位计有哪些常见类型?
调频连续波型雷达物位计
相对于脉冲回波时间差方式的测量原理，调频连续波型液位雷达采用FMCW(频率调制/连续波)体制，可以达到计量级的测量精度。
调频连续波型液位雷达工作原理
其工作原理安装在罐顶雷达液位计通过天线向液面发射经频率调制的电磁波信号，被测表面返回的信号被发射天线接收，并与天线发射的瞬时频率信号比较。由于信号的频率按照一定规律不断变化，因此比较信号频率与天线到液面的直线距离成比例。
综合测量信号与油罐形状参数，进行几何处理，就可以得到的液位高度和剩余量信息。
脉冲型雷达物位计原理
雷达物位计天线发射窄的微波脉冲(例如:6G频率雷达，即:发送一个△t时间(一般为1ns)的脉冲，叠加6GHZ的正弦波信号)，这个脉冲以光速在空间传播，碰到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。
由于其发射脉冲与接收脉冲的时间间隔小，一般都采用时间拓展技术，并采用多次测量求平均的方法获得结果;这种测量技术决定了其精度为5~10mm。
脉冲雷达由于采用微波脉冲信号，是间断性发射脉冲方式，所以，脉冲雷达可以做到功率比较低，一般为0.5W内。可以很方便的实现本安设计。在设计中大都采用大电容充电方式，等电容充电到一定容量后，进行一次微波脉冲信号发射测量。这种设计方式决定了其在料位变化率比较快的情况下，会出现锁波现象。
CYFXRD-601雷达物位计工厂
产品概述
杆式导波雷达液位计是使用非接触式高频雷达液位测量仪表，便捷的安装方式和标准的通信接口4～20mA(HART)、RS-485与PLC、DCS通讯该产品还具有防爆和本安两种形式，可广泛适用石油，化工，食品，水处理等行业的液位、料位的连续测量。
产品特点
○适合多种场合的液位料位测量;
○防爆和本安设计可广泛用在石油化工领域;
○杆式导波雷达液位计采用了高达26GHz的发射频率，雷达液位计可以应用于各种复杂工况;
○4～20mA(HART)标准信号、RS485支持Modbus RTU通讯接口，可实现数据的远距离传输;
○体积小、重量轻、结构精巧、安装便捷;
○精度高、*稳定性好、无维护工作量;
○防潮、防尘、防雷击、防射频干扰;
○模块化设计;
○本安型仪表可在不停电的情况不开壳调校测试;
○测试与标定无需介质;
○非接触式测量，无机械磨损，使用寿命长;
○可配套显示仪，实现罐下显示。
技术参数
外形尺寸
安装示意
安装要求:一般采用标准法兰安装到罐顶，也可采用旁通管安装，导波管安装等多种方式。高频雷达放置在罐体直径的1/4或1/6处，距罐壁不小于200mm，26G天线伸入到罐里至少10mm；测量锥形罐体，应安装在锥形罐体平面的中间，可以测量到锥形顶部；测量有堆料的罐体，法兰选型应选择万向法兰（可调节方向）。
注意事项:液位计不能安装在进出料口处，拱形、圆形罐不要将仪表安装在顶部中心，避免多次强波反射；避免安装在有很强涡流的地方。如有搅拌或很强的化学反应等，建议采用导波管或旁通管安装方式；导波管安装时要注意内壁一定要光滑，下面开口的导波管达到需要的底部液位。
配置表
电气连接
技术参数
测 量 范 围: 杆式探头0-35m，杆式探头0-6m，同轴杆式探头0-6m
连 接 过 程: 螺纹、法兰
过 程 温 度: 杆式探头、杆式探头-40℃…160℃，同轴杆式探头-40℃…350℃
过 程 压 力: 杆式探头、杆式探头-1.0…40bar，同轴杆式探头-1.0…60bar
精 度: 杆式探头、杆式探头±3mm，同轴杆式探头±1mm
防爆防护等级: EXiaIICT6/ IP68
信 号 输 出: 4-20mA/HART(两线) Profibus PA
