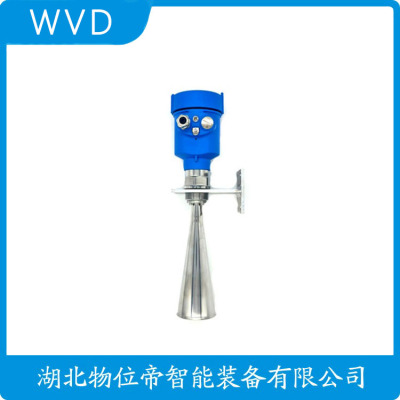

AVI-DR02雷达物位计厂家
技术发展趋势与创新方向
79-81GHz频段开放使角分辨率提升至0.5°，可识别小型障碍物。MIMO技术通过4×4天线阵列实现三维物位成像，实验室精度达±1mm。太赫兹雷达（300GHz）正在研发，适用于纳米粉体测量。AI驱动的自适应滤波算法能自动优化回波处理参数，调试时间缩短90%。数字孪生技术实现虚拟传感器校准，预测剩余寿命准确率＞95%。2025年将普及的5G工业物联网（IIoT）版本，支持毫秒级刷新率与云端协同控制。
导波雷达液位计
型号:KQ-DLDA
应 用: 液体、固体粉料
测量范围: 30米
过程链接: 螺纹、法兰
过程温度: -40～250℃
过程压力: -0.1～2Mpa
精 度: ±3mm
频率范围: 100MHZ～1.8GHZ
防爆/防护等级: Exib IIC T6/IP67
信号输出: 4～20mA/HART（两线）
固体散料测量的技术突破
低介电常数（ε＜2）粉料测量是行业难题，80GHz雷达传感器通过增强发射功率（＜20mW）和窄波束（＜4°）提升信号反射率。某电厂粉煤灰仓实测显示，传统26GHz雷达回波强度仅-90dBm，而80GHz型号达-65dBm。粉尘环境需配备0.3MPa压缩空气吹扫装置，天线积灰。多目标识别算法可区分下落物料与料位面，动态测量误差控制在0.5%FS以内。料仓倾斜时，三维建模技术能自动补偿斜面导致的测量偏差。

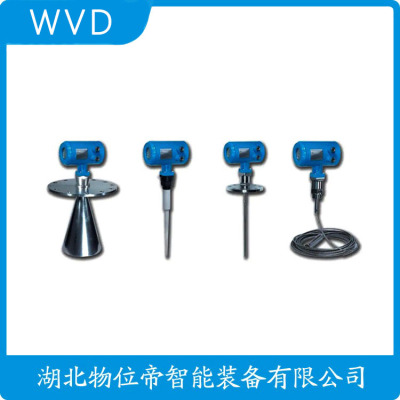

AVI-DR02雷达物位计厂家
雷达物位计有哪些常见类型?
调频连续波型雷达物位计
相对于脉冲回波时间差方式的测量原理，调频连续波型液位雷达采用FMCW(频率调制/连续波)体制，可以达到计量级的测量精度。
调频连续波型液位雷达工作原理
其工作原理安装在罐顶雷达液位计通过天线向液面发射经频率调制的电磁波信号，被测表面返回的信号被发射天线接收，并与天线发射的瞬时频率信号比较。由于信号的频率按照一定规律不断变化，因此比较信号频率与天线到液面的直线距离成比例。
综合测量信号与油罐形状参数，进行几何处理，就可以得到的液位高度和剩余量信息。
脉冲型雷达物位计原理
雷达物位计天线发射窄的微波脉冲(例如:6G频率雷达，即:发送一个△t时间(一般为1ns)的脉冲，叠加6GHZ的正弦波信号)，这个脉冲以光速在空间传播，碰到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。
由于其发射脉冲与接收脉冲的时间间隔小，一般都采用时间拓展技术，并采用多次测量求平均的方法获得结果;这种测量技术决定了其精度为5~10mm。
脉冲雷达由于采用微波脉冲信号，是间断性发射脉冲方式，所以，脉冲雷达可以做到功率比较低，一般为0.5W内。可以很方便的实现本安设计。在设计中大都采用大电容充电方式，等电容充电到一定容量后，进行一次微波脉冲信号发射测量。这种设计方式决定了其在料位变化率比较快的情况下，会出现锁波现象。
智能雷达水位计基于时间测量的电磁波测距技术。传感器发射电磁波照射水面并接收其回波，由此获得水面至电磁波发射点的距离、距离变化率（径向速度）、方位、高度等信息。
智能雷达水位计，是工业测距雷达在水位测量领域的应用，实现了水位计向高精度（毫米级），大量程(35米)，高，安装简便，免维护的技术跨越。
智能雷达水位计通过标准信号接口，与计算机、PLC等连接，也可以与相应的显示、记录、控制装置（如RTU）连接，构成水位监测系统。
概述
蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。
汽包液位测量的现状
目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。
1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包夜里校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。
2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。
3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。
综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，满足汽包液位测量的需求。
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离，不能接触到罐底。
4. 气相补偿技术(GPC)。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。
导波雷达液位计在汽包液位计测量案例
在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。
三种仪表测量数据比较
总结
带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的不二之选。
AVI-DR02雷达物位计厂家
进入炼油厂的原油虽然在之前的开采、集输过程中已经经过多次脱水，但仍有0.3%的含水量，因此炼油厂储运车间罐区的日常工作中，原油脱水仍是一项重要工作，而油水界位的准确测量则是原油充分脱水的关键。
现场工艺和工况介绍
本案例的现场是3座300m³的立式沉降罐，高度8900mm，操作温度为20~50℃，常压。原油储罐中经一次脱水后的含油污水输送到这3座立式沉降罐进行二次脱水。含油污水需在沉降罐静止24小时，依靠自然沉降机理将介质中的油水进行分离。，根据油水界位的指示，完成充分脱水后的原油被再次输送回原油储罐。
在沉降罐二次脱水的整个生产过程中，如果油层和乳化层厚，会造成导波雷达液位计信号大幅衰减。另外，由于冬季罐内外温差大，还会导致天线上形成结露、甚至结霜。因此，该工况对导波雷达的油水界位测量提出了很高的挑战。
原油储罐排水除油操作画面
VEGA解决方案
客户根据现场工况综合考量后，决定使用VEGAFLEX 81导波雷达液位计来进行测量:配置2mm缆式天线，方便运输，并通过底部配重或固定的方式减轻天线摆动，适合大中型储罐和料流冲击较大的工况；测量精度高，仅为±2mm；具有两路4...20mA电流输出，可同时输出液位和界位信号。
VEGAFLEX 81导波雷达
同时，现场配备了VEGADIS 81罐旁显示仪，方便巡检和维护。该显示仪操作界面友好，设置简单，还可以显示清晰的回波曲线。
VEGADIS 81罐旁显示仪
功能强大的VEGA导波雷达液位计
01 信号强劲，电磁波在传输过程中要克服天线结露或结霜、原油层、乳化层等多个因素的影响，但VEGAFLEX 81由于信号强劲，可以保持液位和界位信号稳定、。
02 导波雷达VEGAFLEX 81基于脉冲波的测量原理，因此不受测量介质密度变化的影响。
03 导波雷达VEGAFLEX 81无需带料调试，调试简单。
04 多种信号输出方式，可以提供两路4...20mA电流信号，一台表可以同时测量和输出液位和界位信号。
05 每次液位放空后，导波雷达自动开启虚假信号抑制功能，减少粘附对测量的影响。
使用效果
通过与工艺生产部门的密切沟通，操作人员配合我们完成液位和界位的标定，使导波雷达的性能与现场工况结合。
如上图所示，VEGAFLEX 81液位和界位信号清晰，测量准确，而且自2021年投运以来，运行一直稳定、，了客户的信任和赞许。
