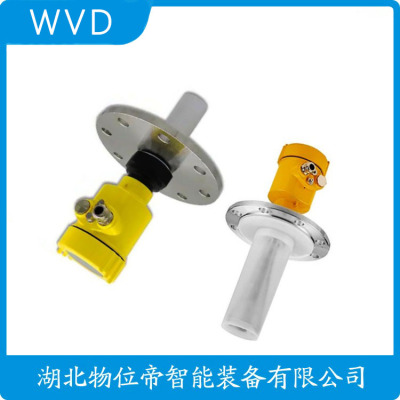

FLT9110-YTP-T3G3B1ADA0H100000雷达物位计厂家

FLT9110-YTP-T3G3B1ADA0H100000雷达物位计厂家 FLT9110-YTP-T3G3B1ADA0H100000雷达物位计厂家
  • FLT9110-YTP-T3G3B1ADA0H100000雷达物位计厂家
  • FLT9110-YTP-T3G3B1ADA0H100000雷达物位计厂家
  • 供应商:
    湖北物位帝智能装备有限公司
  • 价格:
    面议
  • 最小起订量:
    1件
  • 地址:
    湖北省武汉市洪山区青菱街道青菱大道青菱都市工业园联东U谷生态科技工业园
  • 手机:
    17720591218
  • 联系人:
    郭芬 (请说在中科商务网上看到)
  • 产品编号:
    224250406
  • 更新时间:
    2026-02-25
  • 发布者IP:
  • 产品介绍
  • 用户评价(0)
产品参数
  • 多样
  • 不限
  • 全国
产品优势
  • 湖北开物位帝能装备有限公司主要生产雷达物位计、雷达液位计、雷达料位计、传感器、防爆物位开关、射频导纳料位计、静电容液位计、、超声波液位计、磁翻板液位计、浮球液位开关、接近开关、光电开关、声光报警器、防爆接线盒、防爆按钮开关、防爆磁性开关、跑偏开关、拉绳开关、皮带防打滑开关、皮带纵向防撕裂开关、声光报警器、温度变送器、压力变送器、差压开关热电偶热电阻等产品

详细说明

  FLT9110-YTP-T3G3B1ADA0H100000雷达物位计厂家

  固体散料测量的技术突破

  低介电常数(ε<2)粉料测量是行业难题,80GHz雷达传感器通过增强发射功率(<20mW)和窄波束(<4°)提升信号反射率。某电厂粉煤灰仓实测显示,传统26GHz雷达回波强度仅-90dBm,而80GHz型号达-65dBm。粉尘环境需配备0.3MPa压缩空气吹扫装置,防止天线积灰。最新多目标识别算法可区分下落物料与料位面,动态测量误差控制在0.5%FS以内。料仓倾斜时,三维建模技术能自动补偿斜面导致的测量偏差。

  如下图回波曲线所示,此时的液位是0.88m,界位是0.323m,油层厚度是0.56m,分别输出到罐旁表显示,三路4~20mA信号输出到中控室。个回波是油面液位回波,第二个回波是油水界面回波,回波强度很好。测量稳定,取得了良好的测量效果。

  ▲ 回波曲线清晰

  ▲ 测试数据稳定

  UDR1000-54测量优势:

  1. 导波雷达界面测量不受介质密度变化的影响,因此测量、。

  2. 可实现界面和液面的同时测量和输出,不受满罐影响。

  3. 在满罐和非满罐情况前均可实现界位和液位的测量。

  4. 导波雷达是微波测量原理,受工况环境因素影响小,测量更。

  5. 导波雷达可以实现免调试、免维护。

  6. 支持油在下水在上测量。

  因此,在油水界面和油层厚度测量上,相对于电浮筒和差压液位计,UDR1000-54系列导波雷达界位计可以实现更加,同时使用又更加简单方便的界面测量,是界位测量仪表的选择。

  导波雷达测量界面的原理

  导波雷达是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导,当脉冲遇到物料表面时部分反射回来,得到液面回波;剩余部分穿过上层介质继续传播,遇到界面二次反射,得到界面回波;回波被仪表内的接收器接收,并将距离信号转化为液面信号和界面信号。

  雷达物位计是一种基于雷达技术的高精度、非接触式测量设备,广泛应用于多个工业领域,如钢铁、煤炭、水泥和化工等。其通过发射和接收电磁波来测量物料或液体的高度,具备测量精度高、使用寿命长、适用范围广等优势。因此,了解雷达物位计的价格和品牌,尤其是在中国市场上,显得尤为重要。

  根据市场趋势,雷达物位计的价格因型号和功能而异。基础型雷达物位计通常在1000至3000元之间,例如某品牌的26GHz厘米波脉冲微波高频雷达液位计,定价为1800元。这类产品主要适用于相对简单的工况,具有基本的测量功能。

  中高端型雷达物位计则具备更高的测量精度和更强的抗干扰能力,适合复杂的工作环境,价格范围在3000至10000元。例如,价格为3800元的80GHz毫米波透镜式高频平面天线抗干扰防腐型智能雷达液位计表现。

  此外,还有高端及定制型雷达物位计,针对特定应用场景,如高精度测量或长距离测量,价格普遍超过10000元。比如,E+H喇叭型的FMR51-BCACCBBCA5RVJ+型号售价为1.4万元。

  在国内市场上,有几家的品牌厂商。淮安润中仪表科技有限公司推崇质量优先的理念,其产品涵盖雷达物位计等多种仪表,服务宗旨备受客户好评。北京古大仪表有限公司作为行业领先者,提供射频导纳开关和多系列脉冲型雷达物位计,凭借精湛的技术和用户良好体验良好声誉。

  西安德创在雷达物位计技术研发上具有显著优势,为石油、电力等行业提供稳定的产品。北京精波仪表有限公司注重技术,以高品质雷达物位计广泛服务于多个行业。同样,青岛精诚仪器仪表有限公司在水质、气体和粉尘检测仪器方面表现突出,能够提供的技术咨询和解决方案。此外,陕西声科专注于物位测量技术的持续研发,雷达物位计在精度和稳定性上都有突出表现。

  通过结合各品牌的产品特点及价格区间,用户在选择雷达物位计时,应根据自身需求选择适合的型号与品牌。未来,随着工业自动化需求的不断增加,雷达物位计市场将持续扩展,产品的技术与功能升级将成为行业发展的重要趋势。因此,关注这一市场的动态,对于从事相关行业的人士尤为重要。

  导波雷达液位计原理

  导波雷达液位计是一种非接触式的液位测量仪表,广泛应用于石油化工、电力、冶金、水处理等行业。它利用微波(或超声波)技术,通过发射和接收电磁波,检测液体表面与探头之间的反射信号,从而测量液体的高度。本文将详细介绍导波雷达液位计的原理及其优点。

  一、导波雷达液位计原理

  1. 发射原理

  导波雷达液位计的发射原理是利用微波(或超声波)技术,通过天线向被测液体发射一定频率的电磁波。当电磁波遇到被测液体时,部分能量会被吸收,另一部分能量会反射回天线。反射回来的信号强度与被测液体的高度有关。

  2. 接收原理

  导波雷达液位计的接收原理是利用天线接收反射回来的电磁波。由于电磁波在空气中传播速度较快,因此反射回来的信号具有较强的时间延迟。通过对这些信号进行处理,可以计算出电磁波从发射到接收所需的时间,从而推算出液体的高度。

  3. 数据处理与显示

  导波雷达液位计的数据处理主要包括对反射信号的时间延迟进行计算和处理。根据电磁波传播速度和传播距离的关系,可以计算出液体的高度。同时,导波雷达液位计还可以将测量结果以数字形式显示出来,方便用户进行实时监控和调整。

  二、导波雷达液位计的优点

  1. 非接触式测量:导波雷达液位计无需与被测液体直接接触,避免了传统液位测量方法中可能出现的污染、磨损等问题。

  2. 高精度测量:导波雷达液位计采用的微波(或超声波)技术,能够实现对液体高度的测量,误差范围通常在±0.1%以内。

  3. 适用范围广:导波雷达液位计可用于各种类型的液体测量,如水、油、酸碱等,且不受介质密度、温度、压力等参数的影响。

  4. 抗干扰能力强:导波雷达液位计采用的信号处理技术,能够在复杂的环境中稳定工作,不易受到外部干扰的影响。

  5. 易于安装和维护:导波雷达液位计结构简单,安装方便,维护成本较低。同时,其无易损件,使用寿命长。

  总之,导波雷达液位计凭借其非接触式测量、高精度、抗干扰能力强等优点,在各行业得到了广泛的应用。随着科技的不断发展,导波雷达液位计的性能将进一步提高,为人们的生产生活带来更多便利。

  FLT9110-YTP-T3G3B1ADA0H100000雷达物位计厂家

  雷达物位计原理专门针对固体物料仓(包括粉矿仓)物位测量难的问题自主研发的一款抗干扰强、工作稳定的调频雷达物位计。适用于仓内结构复杂(含有不可移除的障碍物)、仓内粉尘较多、物料反射弱等工况恶劣的现场。DF-6201雷达物位计各项均已达到了同类产品的*水平,在工况恶劣的现场测量效果更佳

  雷达物位计原理采用调频连续波(FMCW)原理,利用发射信号与接收信号之间的频率差来确定目标距离。基于FMCW原理的雷达物位计连续处理回波信号,所以在物位测量的准确性、及时性以及稳定性效果更佳。根据多个现场的数据采集以及实验,我们制作了功能完善的数据处理算法,建立了的数学模型。可根据现场仓内的实际情况采集相应的数学模型,让雷达物位计更适应现场物位的测量。

  产品特点

  1、业内商品化X波段固体雷达物位计。X波段雷达兼顾穿透能力、抗*力、测量精度以及反射特性等综合性能,被广泛应用于世界范围内*的军事雷达技术中。大波束角检测技术的突破使该技术得以从以往的高精度液位测量领域拓展到高性能固体物位测量领域。

  2、量程150m,盲区0米,精度5mm,重复性0.5mm,分辨率0.3mm。

  3、具有标准料位、zui高料位、zui低料位、平均料位,智能料位共5种料位检测模式供用户选择,可对料仓位进行更全面的监测。

  4、操作使用其便捷。可以通过红外遥控器、HART手持器、HART总线等手段对仪表进行本地及远程设置及调试,并有高度智能化的设置向导功能,引导用户在5分钟之内即可完成对仪表的参数设置。

  四、性能

  波束角:18°

  量程: 150m

  盲区: 0m

  精度: ±5mm

  重复性: 0.5mm

  分辨率:  0.3mm

  输出信号:4-20mA/HART,开关量输入或输出

  电源:220V 50Hz

  适应温度:  -40~65℃

  五、产品应用

  广泛的用于工业中固体料位的测量。对于度粉尘及料仓内存在多种影响测量的干扰因素工况有很好的测量效果。

  雷达物位计优良性能满足不同测量需求及安装注意事项:

  雷达物位计是依据时域反射原理(TDR)为基础的雷达液位计,雷达液位计的电磁脉冲以光速沿钢缆或探棒传播,当遇到被测介质表面时,雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置,发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比,导波雷达物位计生产厂家,经计算得出液位高度。

  一、雷达物位计产品说明:

  雷达物位计应用于固体,弱粉尘或结晶、结露场合的料位测量,频率26GHz,zui大测量范围30米。因其发射频率高、波长更短、发射角度小、盲区小、天线尺寸小等特点,所以便于现场安装、抗干扰能力强,对于粉料、颗粒等物位的测量效果更佳,zui大限度的增加了雷达的测量范围,对于小罐体和罐体的测量有了的适应性。

  雷达物位计具有低维护,高性能、高精度、高性,使用寿命长等优点。在与电容,重锤等接触式仪表相比较,具有无可比拟的性。微波信号的传输不受大气的影响,所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。雷达物位计主要技术达到或优于国内外同类产品,且安装调试简便,可以单台使用,也可组网使用,可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

  二、雷达液位计为什么要设置介电常数:

  在使用雷达液位计之前,先要给它设置介电常数,但其实并不是的雷达液位计都需要设置介电常数以后才能够使用,只是设置介电常数之后,在使用中能够 的为测量工作服务。介电常数能够影响到雷达液位计的使用,它的影响主要体现在两个方面,一方面是能够影戏介质对电磁波的吸收率,电磁波的吸收率越高就说明雷达液位 计的性能越好;另一方面是电磁波在穿过介质时的波长会发生相应的改变。

  在为雷达液位计设置介电参数时,要根据多种不同的因素来设置,包括结构的不同、型号的不同、用途的不同等,而 有些雷达液位计需要根据灵敏度来设置。在测量有些物质时,增加一个介电常数可以大大减少运算量,可见为雷达液位计设置参数还是有必要的。有些雷达液位计确实不需要设置介电常数,但也是少数介质的测量之中,如果想要将雷达液位计的使用优势体现出来,还是要按照正确的方法来使用雷达液位计。我公司生产各种不同类型的液位计,型号多样,可以充分满足人们的测量需求

  三、雷达物位计测量原理:

  雷达物位计是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播,当脉冲遇到物料表面时反射回来被仪表内的接收

  器接收,并将距离信号转化为物位信号。

  四、雷达液位计安装要求:

  1.推荐距离(1)墙至安装短管的外壁。

  2.离罐壁为罐直径1/6处,zui小距离为200mm。

  3.不能安装在入料口的上方。

  4.如果不能保持仪表与罐壁的距离,罐壁上的介质会黏附造成虚假回波,雷达物位计在调试仪表的时候应该进行虚假回波存储。

  5.测量范围从波束触及罐低的那一点开始计算,但在情况下,若罐低为凹型或锥形,当物位低于此点时无法进行测量。雷达物位计若介质为低介电常数当其处于低液位时,罐低可见,此时为测量精度,建议将零点定在低高度为C的位置。理论上测量达到天线尖端的位置是可能的,但是考虑到腐蚀及粘附的影响,测量范围的终值应距离天线的尖端至少100mm。

  一、工作原理

  JK系列智能雷达液位计是嘉可仪表推出的新一代高性能物(液)位测量解决方案产品。雷达液位计采样方式为非接触式,通过天线系统发射、接收能量很低的微波脉冲,雷达接收到微波脉冲并将其传输给处置电路,处置电路通过智能化的软件识别出正确的回波,距离被测物表面的距离D与脉冲的时间行程T成正比:

  D = C *T/2

  其中C为光速,因安装高度(雷达天线到0参考点的距离)E已知,则物(液)位L为:L=E-D

  嘉可仪表JK系列雷达液位计种类,主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。

  二、智能雷达液位计产品特点

  1、不受温度、压力等外界环境影响;

  2、波束小,能量集中,抗干扰能力强,度高;

  3、系统设计采用工业级标准芯片,稳定性高,工作温度范围宽;

  4、128*64点阵图形液晶,可同时显示水位、流量、累计流量和系统时间;

  5、RS485通信接口,可实现数据的远距离传输;

  6、软件设计智能化,有多种标准渠型可选,还可对非标准的水槽进行现场组态;

  7、集成了温度补偿电路,可消除温度对测量数据的不良影响;

  8、精度高、稳定性好;

  9、低功耗;

  10、主控制器和传感器采用分体式设计,并可按照现场环境改换不同量程的传感器;

  11、结构、安装便捷;

  12、防潮、防尘、防绣蚀;

  13、防雷击、防射频干扰;

  三、适用范围

  1、水文测量与监控

  2、城市及供水系统

  3、循环水及污水处置系统

  4、工业现场液位、流量的测量与控制

  导波雷达液位计在检测液位时采用的是时域反射(TDR)原理,信号的传输介质是同轴电缆和导波杆,可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。

  同轴电缆和导波杆是比较常用的信号传输线,我们可以把它等效为理想的双导线传输线,由相同的很多小的部分组成,每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成,并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。

  同轴电缆等效传输线原理图如图 2-1 所示。

  图 2-1 同轴电缆等效传输线原理图

  由上图知道,如果同轴电缆与其他介质相接触,由于介电常数(这里用rε 来表示)是不同的,会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时,脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时,那么对应的负载阻抗和电缆的特征阻抗相等,那么脉冲会被吸收因此没有回波信号产生;如果发生与其他介质的接触时,那么对应的负载阻抗就会发生变化,使之和特征阻抗不相等,就会产生回波信号。

  这里定义一个反射系数为 ρ ,它是反射信号与发射信号的幅度的比值,我们用它来用来表示负载阻抗和特性阻抗的关系。

  其中:tZ 表示任意一点的阻抗,cZ 表示特性阻抗。因此,在各种情况时阻抗和反射系数的不同如下所示:1.当同轴电缆传输正常时,那么t cZ =Z

  , ρ =0 ,发射脉冲会被吸收,没有回其中:tZ 表示任意一点的阻抗,cZ 表示特性阻抗。因此,在各种情况时阻抗和反射系数的不同如下所示:

  1.当同轴电缆传输正常时,那么t cZ =Z , ρ =0 ,发射脉冲会被吸收,没有回

  图 2-2 断路回波信号示意图

  3.当同轴电缆传输短路(即为与其他介质接触时)时,那么tZ =0 , ρ = −1,同样产生全反射,但是短路回波信号和发射信号具有相反的性,短路回波示意图如图 2-3 所示。

  图 2-3 短路回波信号示意图

  当脉冲信号在导波杆上传输时,如果碰上其他介质就会使该点的阻抗变化,从而反射系数也会发生变化,会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。

  导波雷达测量系统原理:

  导波雷达液位计就是时域反射原理来进行测量的,测量过程我们分为信号传播和整个测量系统来作介绍。

  导波雷达信号传播示意图如图2-4所示。

  在机械机构上,仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内,导波杆的末端与罐底底部则是有一段距离的。

  根据左图可以看到,电路板输出的脉冲信号会通过同轴电缆,再在同轴导波杆上进行传播。由2.1节的介绍,在同轴电缆和导波杆的连接处会首先发生断路,进而一部分信号会产生一个顶部回波信号,但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时,其阻抗特性会发生变化,其一部分也会被反射,会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播,***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差,根据这个时间差,我们用单片机进行计算就可以得到液位的高度。

  根据右图所示,在罐体为空的时候,没有液位就不会发生液位回波信号,但是仍然会有顶部回波信号,而且在导波杆的底部会断路而产生一个的底部回波信号‘。

  假如罐体内有两种不同的介质,由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同,那么就可以通过回波的不同来判断两种介质的分界面,进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播,导波杆上的空气、气态的凝结不会影响性能,因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强,也就更容易检测出液位,比如水比丁烷更容易测量。

  假设电磁信号在介质中传输无损耗,则信号在其中的传播速度可以表示为:

  其中:c为电磁波在真空中的传播速度(3×10八立方米m/s)。

  Y为介质的相对介电常数,

  从为同轴电缆的相对磁导率(大多数液体其近似等于l}o

  我们可以得到:

  若电磁波在同轴导波杆上的传播距离为L,那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此,的深度:

  L可以表示为液位因罐体高度为H,***后得到的液位高度为:

  h=H一L导波雷达测量系统示意图如图2-5所示。

  图中为整个导波雷达测量系统,导波雷达液位计发送的是窄脉冲信号,对刚性杆***大测量范围为6.1 m,柔性杆为***大范围则为30m。在实际测量中,在量程的上部和下部都会存在一段死区,分别为上部死区和下部死区,其长度分别为Lz和L,,这两个死区的特性是非线性的,所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点,用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点,用它来代表液位的零点(较低可测。

  点)和4mA输出电流。在导波杆末端到罐底的距离为L。

  由此,在实际应用时,液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o

  一般液位测量时只需要测量一定范围内的高度,即有效量程为两个死区之间的高度,也叫线性区。

  在罐体内实际显示的液位高度(即以下参考点作为零点)为:

  hD = h一L。一L, 这里L+L、是液位的整体迁移量。

  本章主要是对导波雷达液位计进行了理论分析,首先介绍了导波雷达液位计测量所需要的时域反射原理,接着详细讲述了导波雷达测量系统的原理,***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。

  导波雷达液位计的详细介绍

  导波雷达液位计是一种液体高度测量仪,其设计基于时间行程的原理。 测量开始后,雷达波以光速运行,运行时间可以用电子元件转换为物位信号。

  仪表测量从基准点到材料表面的距离,探针发出高频脉冲沿电缆传播。 当脉冲撞到水位表面时,在原路上反射回来,被仪表内的接收机接收,将时间信号转换成物理信号。

  导波雷达液位计测量结果准确,不受以下因素影响

  水体密度、固体材料松散情况、温度、投入时粉尘、水体表面泡沫等不影响测量。 使用同轴棒式探针的测量不受罐体和短管内部结构的影响,可以更换探针和探针。

  轨道雷达液位计的优点:

  雷达水位计可连续测量水体、粒子和浆料等,测量结果不受介质种类、周围环境温度变化、惰性气体和蒸汽、粉尘、泡沫等影响。

  测量精度为5mm,量程为60米,即使在250的高温、40公里的高压环境下,事项也能够测量,雷达液位计也适用于爆炸危险区域。

  耐蚀性高:轨道雷达液位计应用于水液罐、酸碱罐、浆罐、固体颗粒、小型储油箱。 各种导电性、非导电性介质、腐蚀性介质。
